前掠翼转三角翼变体飞行器结构设计

　　这款变体飞行器的结构设计，核心围绕跨速域飞行的气动需求展开，在低速起降、高亚声速巡航、超声速突防等不同飞行场景下，可通过机翼构型的切换匹配最优气动效率。实际应用层面，这类变体结构可适配多任务场景的飞行需求：低速阶段前掠翼构型能提供更大的升力系数，缩短起降滑跑距离，同时提升低速大迎角飞行时的操纵稳定性，避免翼尖失速问题；当飞行速度提升至跨声速区间后，机翼逐步向三角翼构型过渡，降低波阻，提升高速飞行时的结构刚度与气动效率，适配高速突防、快速转场等任务需求。

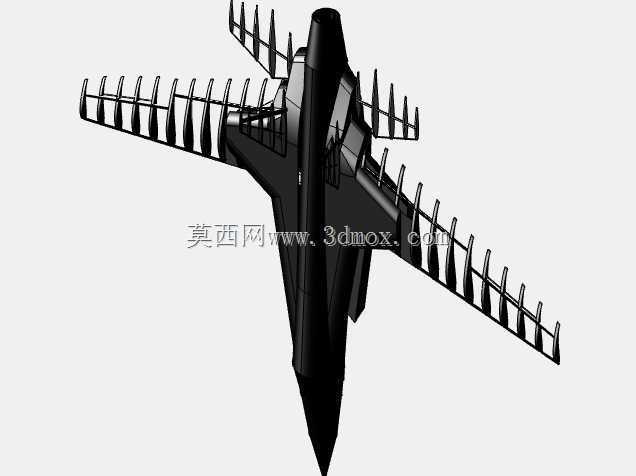

　　从功能特性来看，整个机翼的变体机构沿翼展方向布置了多组铰接肋结构，每段翼肋可通过联动机构实现角度偏转，最终完成从前掠翼到三角翼的连续构型变化，不存在离散式变体的结构阶跃，能保证构型切换过程中气动中心的平稳过渡，降低飞控系统的配平压力。机翼前缘的分段结构做了流线型修型，相邻翼段的接缝处预留了0.3mm的活动间隙，同时做了倒角处理，避免构型切换过程中出现结构干涉，同时降低接缝带来的附加阻力。机身采用翼身融合设计，机翼根部与机身的过渡区域做了曲面连续处理，能减少干扰阻力，同时提升机身内部的可用容积，可容纳燃油、航电设备与变体机构的驱动组件。

　　设计思路上，整个建模过程优先保证气动外形的曲面连续性，机身主体采用NURBS曲面建模，沿纵向布置了12条控制截面，从机头的尖锥构型逐步过渡到中机身的翼身融合段，再收窄至尾喷口区域，保证整个机身的曲面G2连续，减少气流分离。机翼的变体机构做了简化的运动学仿真验证，每段翼肋的旋转轴沿翼展方向呈后掠布置，旋转角度范围设定为0-32度，可覆盖从前掠15度到三角翼后掠42度的完整构型切换区间，驱动机构布置在机翼内部的翼梁空腔内，不破坏机翼的气动外形。垂尾采用单垂尾设计，布置在机身后段的上部，后掠角度为45度，兼顾高速飞行时的方向稳定性与大迎角飞行时的舵效。

　　外形尺寸与安装边界方面，模型设定的整机长度为18.6m，翼展在前掠翼构型下为13.2m，切换至三角翼构型后翼展收缩至8.7m，机身最大宽度为2.4m，机高为4.2m。机翼的铰接机构安装时，需保证每段翼肋的旋转轴同轴度误差不超过0.1mm，避免机构运动时出现卡滞；翼面的蒙皮采用柔性复合材料预留变形余量，在构型切换过程中可随翼肋偏转产生弹性形变，保证翼面的气动外形连续。机身与机翼的连接区域采用整体式翼梁结构，翼梁贯穿机身中部，可承受不同构型下机翼传递的弯矩与扭矩，连接区域的螺栓孔位做了等强度设计，避免应力集中。尾喷口与机身尾部的连接采用同轴安装设计，安装边界预留了120mm的发动机安装长度，可适配小涵道比涡喷发动机的安装需求，喷口的调节片结构可与机翼变体机构做联动控制，匹配不同飞行速度下的排气需求。

　　在结构细节处理上，机翼的每段翼肋都做了轻量化挖槽设计，在保证结构刚度的前提下降低整体重量，翼肋的厚度从翼根处的12mm逐步递减至翼尖处的4mm，符合翼面的载荷分布规律。机身的起落架舱布置在翼身融合区域的下部，舱门采用与机身曲面齐平的设计，关闭时可保证机身外形的光顺，减少附加阻力。座舱区域采用整体式气泡座舱盖，与机身曲面做G2连续过渡，既保证飞行员的视野，也能降低座舱区域的阻力。整个模型的结构设计充分考虑了变体飞行器的实际工程需求，所有运动部件的运动路径都做了干涉检查，不存在运动死点，可直接用于气动仿真、机构运动验证等相关设计工作，为同类变体飞行器的结构设计提供可参考的建模基础。
