航空螺旋桨有限元仿真分析三维数模

　　这套螺旋桨三维数模面向航空动力部件的结构力学仿真场景搭建，数模完整还原双叶螺旋桨的桨叶曲面、桨毂安装座、紧固连接结构与中心轴孔配合特征，可直接导入有限元前处理环境完成网格划分、载荷施加与边界约束，用于校核桨叶在旋转工况下的应力分布、变形量与结构安全裕度。在轻型通航飞机、小型无人机、动力滑翔伞这类低空飞行器的动力系统开发中，螺旋桨是直接将发动机轴功率转化为推进拉力的核心部件，其工作状态下同时承受离心拉伸载荷、气动弯曲载荷、振动交变载荷与启停冲击载荷，桨叶从根部到叶尖的线速度梯度极大，叶尖区域接近声速，气动载荷沿展向的分布非线性特征极强，单纯依靠经验公式很难精准预判薄弱位置，必须借助有限元仿真完成多工况迭代验证。

　　数模的桨叶型线按照成熟的翼型沿展向渐变扭转设计，根部截面厚度大、弦长短，承担绝大部分离心力与弯矩传递，靠近桨毂的区域做了圆滑过渡加厚处理，避免截面突变带来的应力集中；从中段向叶尖延伸过程中，桨叶弦长逐步收窄、翼型厚度持续减薄、扭转角随安装距要求平滑变化，既保证不同半径处的叶素都能处于合理攻角区间，提升推进效率，也让整体质量分布更靠近旋转中心，降低转动惯量，改善发动机的响应特性。桨毂部分采用分体夹紧式结构，中心设置与动力输出轴匹配的安装孔，端面预留螺栓锁紧点位，两片桨叶的对接面加工有定位止口，装配后可以保证两片桨叶的共面度与动平衡精度，夹紧结构还支持在维护时调整桨叶安装角，适配不同发动机转速与飞行速度的匹配需求。从安装边界来看，

　　数模预留的桨毂轴向长度、法兰安装孔分布圆直径、轴孔配合公差区间都按照小型航空活塞发动机的输出轴接口规范设定，装配时桨叶旋转平面与发动机安装法兰面的平行度、桨叶前后方向的窜动间隙都在数模中做了限位约束，导入装配环境后可以直接完成与动力轴、整流罩、发动机架的干涉检查，避免后续物理装机时出现桨叶碰擦机匣、整流罩间隙不足的问题。仿真应用层面，这套数模在建模阶段就对曲面做了连续化处理，桨叶表面不存在碎面、重叠面与非流形边，划分实体网格时可以在桨根高应力区域自动加密网格，叶尖低载荷区域适当放宽网格尺寸，在保证计算精度的前提下控制整体求解规模；施加载荷时可以按照额定转速施加旋转离心力，按照气动计算得到的桨叶表面压力分布施加面载荷，

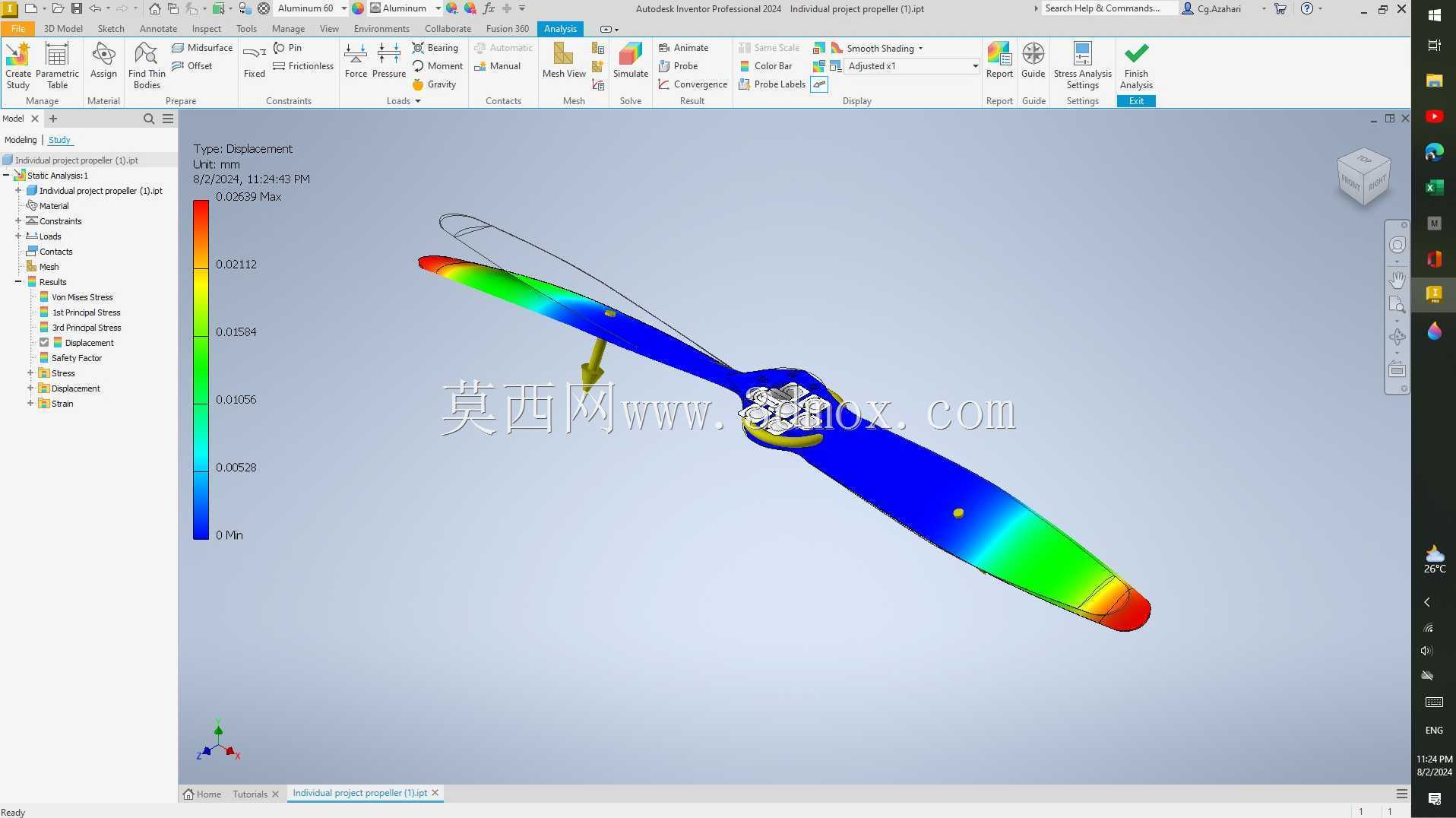

　　同时约束桨毂内孔的全部自由度，求解后能够直接输出整体位移云图、冯米塞斯应力云图与安全系数分布，图中呈现的彩色云图正是位移求解结果，蓝色低变形区域集中在桨毂与桨叶内段，红黄色高变形区域出现在叶尖位置，和螺旋桨实际旋转时的变形规律完全吻合。设计过程中还可以基于仿真结果反向优化桨叶的内部铺层或壁厚分布，在根部应力富余区域适当去除材料减重，在局部应力偏高的位置增加加强筋或调整过渡圆角，让整个螺旋桨在满足强度寿命要求的前提下，做到重量最轻、转动惯量最小，同时兼顾气动效率与动平衡性能，数模也可用于后续的模态分析，求解桨叶的固有频率，避开发动机常用转速区间的共振频率，避免空中出现共振失效。
