链条式蒸汽锅炉管束结构三维设计

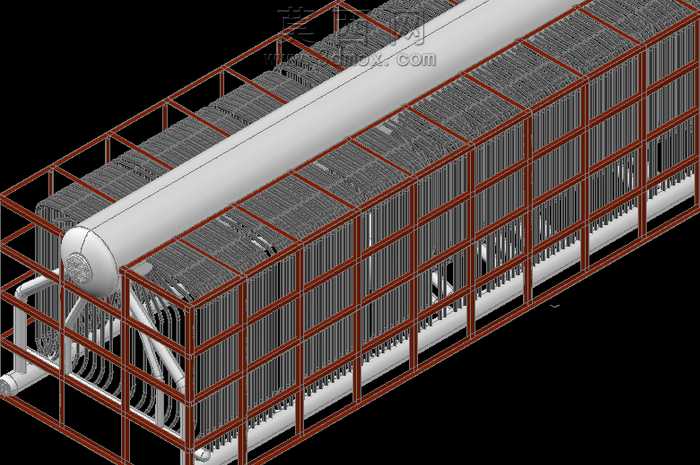

本作品为链条式蒸汽锅炉核心管束结构的三维建模成果，建模过程中严格遵循工业锅炉的结构设计规范，先通过基准面定位完成锅筒的主体建模，采用回转特征生成卧式布置的上锅筒筒体，精准预留管束对接的管孔位置，保证管孔排布的节距、角度完全匹配换热设计要求。后续依次完成水冷壁管、对流管束的建模，每一根炉管都通过扫掠特征生成，精准还原炉管与锅筒、集箱的连接弧度，避免出现结构干涉问题。外围的框架护板结构采用型材拼接的建模逻辑，通过线性阵列、镜像特征快速生成规整的框架网格，还原锅炉外壳的支撑结构，护板部分采用薄壁特征生成，匹配实际锅炉的护板厚度参数。材质渲染阶段，锅筒与炉管部分采用哑光金属钢材材质，调整金属粗糙度参数还原工业锅炉受压元件的金属质感，外围框架采用红棕色防锈漆材质，区分支撑结构与受压换热部件，不同部件的材质区分清晰，能够直观展现锅炉的结构层次。结构设计上完整还原了链条蒸汽锅炉的管束排布逻辑，对流管束按烟气流动方向做疏密排布，靠近高温烟气侧的管排间距合理预留清灰空间，水冷壁管沿炉膛四周布置，精准还原炉管的倾斜角度，保证水循环的顺畅性，下锅筒与集箱的连接管路也做了完整建模，还原锅炉的水循环回路结构。建模过程中对所有连接部位做了贴合处理，炉管与管板的连接位置做了合理的结构过渡，没有出现错位、缝隙等建模问题，整体装配结构完整，能够清晰展现链条蒸汽锅炉核心换热部分的构造逻辑，可用于锅炉结构教学、方案展示等场景，直观呈现工业蒸汽锅炉的管束布置与支撑结构设计特点。
