锅炉配套液压软管总成结构三维设计

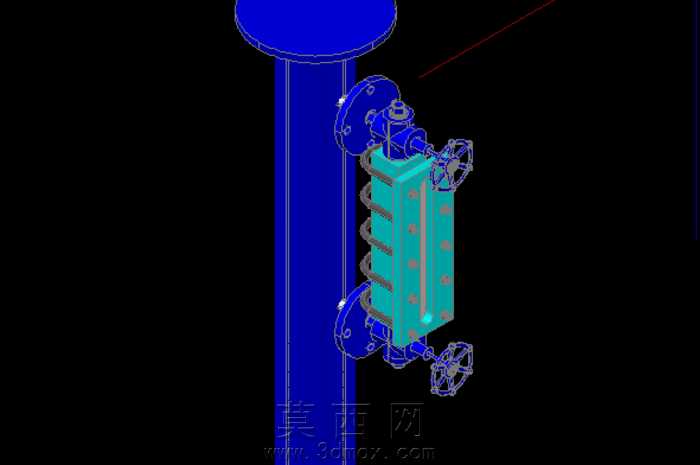

本作品为锅炉配套液压软管总成的三维结构设计，建模过程严格遵循液压管路系统的实际装配逻辑，采用参数化建模方式完成各部件的精准构建。首先针对锅炉本体的连接接口进行基准定位，确定上下法兰连接端的安装坐标，保证总成结构与锅炉主体的适配精度。阀体部分采用实体拉伸与切除特征完成流道、密封槽、手轮安装位的结构搭建，手轮结构通过圆周阵列特征实现轮辐的均匀排布，还原手动控制阀的操作结构形态。软管连接部分采用扫掠特征构建弯曲管路形态，匹配锅炉现场安装的空间走向，管路外侧的防护箍结构通过螺旋阵列特征完成排布，还原液压软管的防护结构细节。各连接法兰的螺栓孔采用圆周阵列方式均匀分布，严格匹配通用液压法兰的安装尺寸标准，保证结构的可装配性。材质渲染阶段，锅炉主体立柱采用哑光深蓝色金属材质模拟钢制承压构件质感，阀体主体采用青蓝色金属漆材质区分功能部件，手轮、连接螺栓采用银灰色金属材质还原机加工零件的表面质感，密封部位采用深色橡胶材质表现密封件的材质特性，整体渲染效果清晰区分不同功能部件，便于识别结构组成。设计过程中充分考虑液压管路的承压需求与锅炉现场的安装空间，预留了阀门操作的手部活动空间，管路弯曲半径符合液压软管的最小弯曲半径规范，避免管路弯折造成的通流损失与寿命损耗，各连接部位的密封结构均按照液压系统密封标准设计，保证总成的承压密封性能。整体结构完整还原了锅炉用液压软管总成的实际组成，涵盖连接法兰、控制阀组、软管本体、操作手轮、密封组件等全部核心部件，各部件的装配关系清晰明确，可用于液压管路系统的装配演示、结构校核与安装指导。
