改进型螺旋上料燃烧锅炉结构设计

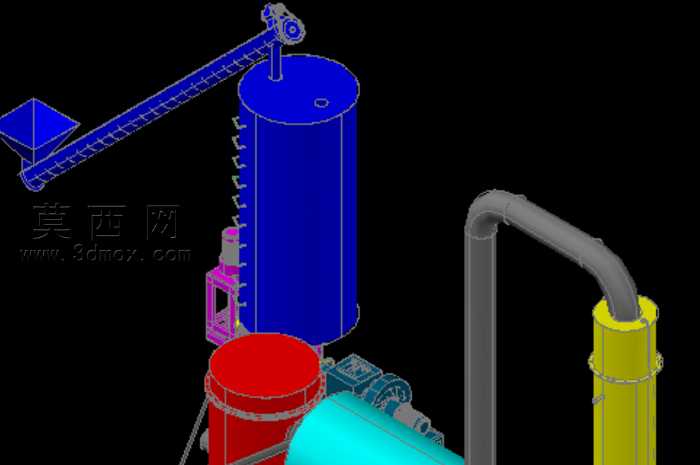

本作品为改进型燃烧锅炉三维结构设计，采用三维建模软件完成全参数化实体搭建，完整还原设备各功能模块的装配关系与运行逻辑。建模过程中严格遵循机械设计规范，对每一个零部件的尺寸公差、装配间隙进行精准设定，确保模型可直接用于结构验证与生产参考。模型整体采用模块化分区设计，左侧设置倾斜式螺旋输送上料机构，进料端配置方形受料斗，螺旋筒体通过支架与主燃烧仓固定连接，输送轴端设置驱动电机与减速组件，可实现燃料的自动化定量输送，避免人工上料的安全隐患与效率损耗。主燃烧仓采用立式圆柱筒体结构，筒体外侧排布多组换热翅片结构，可大幅提升燃烧过程中的热交换效率，筒体顶部设置排气接口与压力监测位，底部设置清灰口与燃料承接结构，保障燃烧过程的稳定运行。主燃烧仓下方衔接二次补燃腔体，采用红色标识区分，可对未充分燃烧的燃料进行二次供氧燃烧，降低烟气中的未燃尽颗粒物含量，提升燃料整体利用率。右侧通过大曲率弯管连接立式尾气处理罐体，罐体内部设置多级过滤与换热结构，可对排出烟气进行余热回收与粉尘过滤，降低设备运行的热损耗与污染物排放。渲染阶段针对不同功能部件采用差异化材质表现，金属结构件采用哑光金属材质体现设备的工业质感，密封部件采用橡胶材质表现密封属性，管道部件采用磨砂金属材质体现流体输送属性，不同腔体采用高饱和度区分色进行标识，让整体结构的功能分区一目了然。设计过程中重点优化了传统燃烧锅炉上料不畅、燃烧不充分、余热浪费的痛点，通过螺旋上料的连续输送特性保障燃料供给稳定，通过双仓燃烧结构提升燃烧效率，通过尾部换热罐体实现余热回收，整体结构紧凑，管路排布合理，各部件之间无运动干涉，可直观展示改进后燃烧锅炉的工作流程与结构优势，为同类热能设备的结构优化提供直观的三维参考。
