28瓦LED投光灯工作灯灯管结构

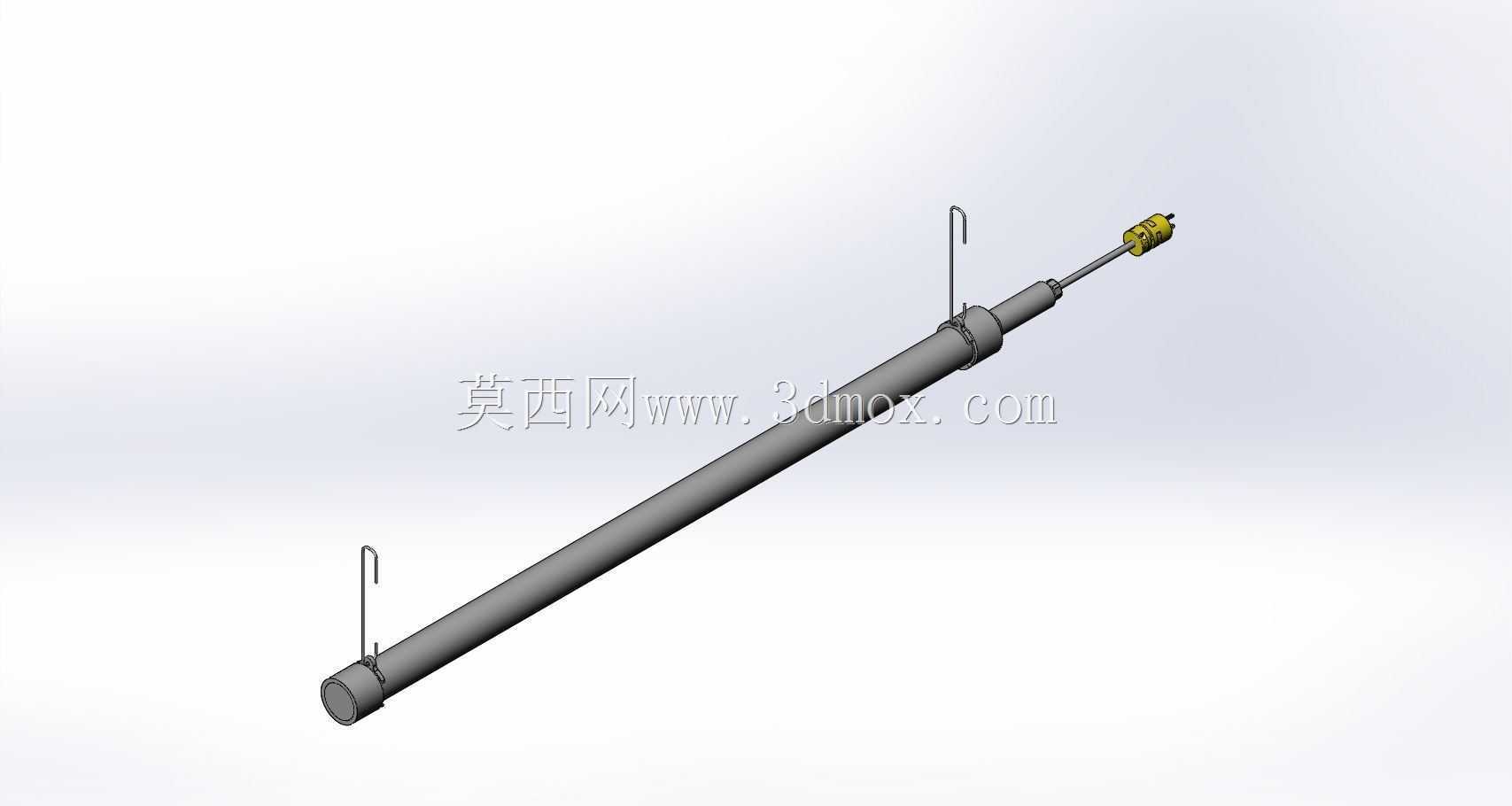

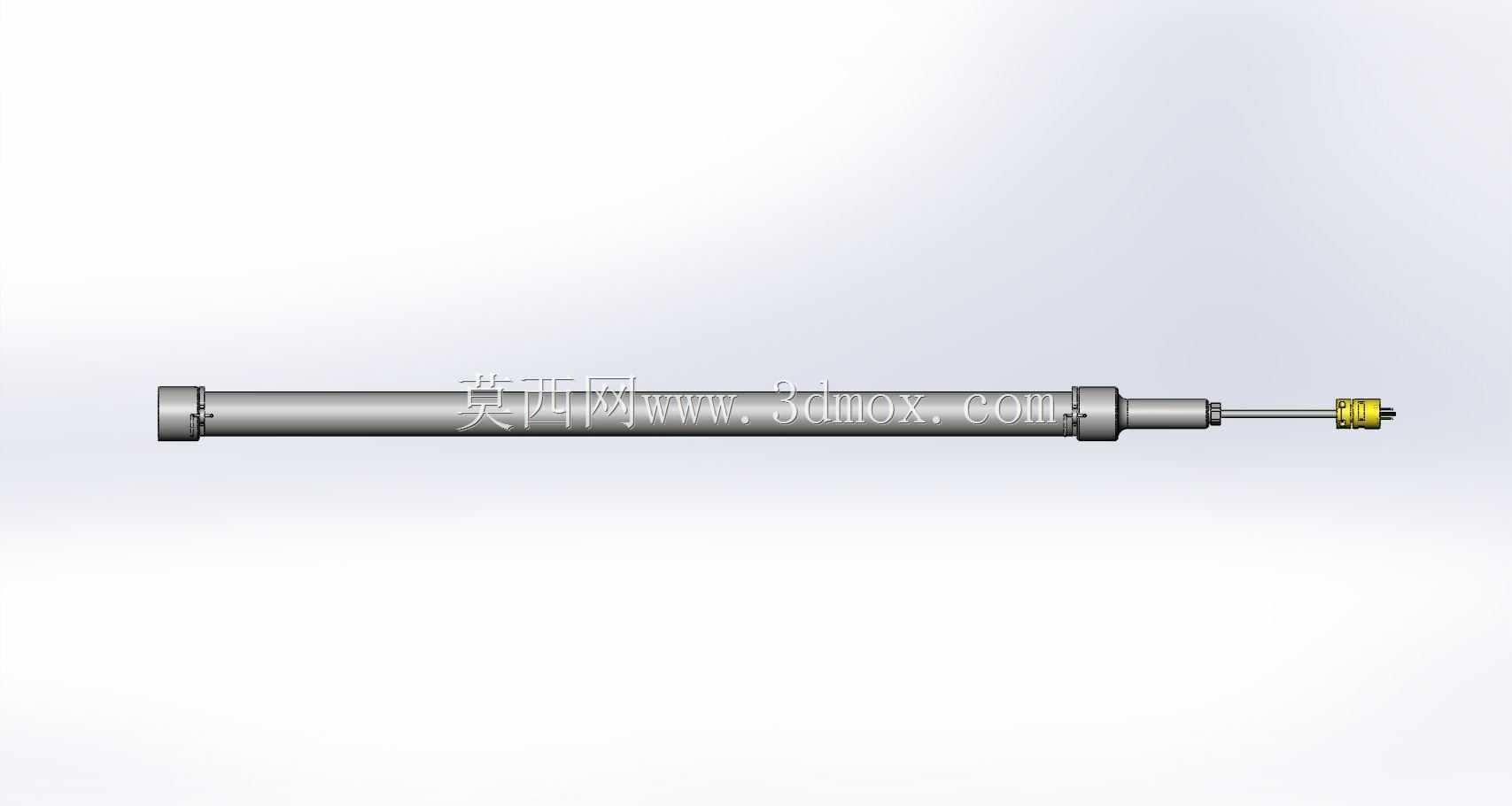

　　该结构围绕长条形LED照明灯管展开，主体为细长圆柱式灯体，端部设置接线与安装连接结构，整体形态接近传统荧光灯管，却在内部驱动、散热路径和外壳防护上按LED工况重新组织。灯体长度方向是布置发光面、驱动板和散热基体的主要空间，径向尺寸则受5英寸灯管类安装边界约束，需兼顾替换旧灯时的通过性与挂接位置的容纳空间。

　　从使用场景看，这类灯具并非只服务于普通车间照明。维护检修、建筑施工、机舱内部、狭长通道以及船舶舱室都可能遇到临时或固定布光需求，民用与应急避难场所也会把耐振动、易挂接、启动快的长条灯作为基础光源。带挂钩的结构使灯具能够直接挂在管线、支架或临时杆件上，减少现场额外制作夹具的工作量；在设备内部检修时，工人可将其悬挂于靠近作业面的位置，使光线沿狭长空间铺开，避免手持灯具占用双手。

　　设计上，LED光源与传统白炽灯、荧光灯的差异决定了结构重点。灯丝式光源依赖玻璃泡和高温发光，抗冲击能力弱；荧光灯管则通常需要外部镇流器，系统零件多、破损风险高。该LED灯管将驱动单元纳入灯体内部，外部只需接入适配电压范围的电源，减少了独立镇流器、外露线缆和附加安装盒。对三维结构设计而言，内部空间需要同时容纳LED基板、驱动电路、绝缘隔离、接线端子和散热通道，不能简单把发光管外形套到LED组件上。

　　灯体外壳承担防护、散热和抗扭抗弯三类作用。长管在悬挂、搬运和意外跌落时容易受到端部冲击，因此端部接头、灯罩配合和挂钩连接区需要形成连续传力路径。外壳材料若采用韧性较好的非金属结构，可降低玻璃破碎带来的停机和伤人风险；发光面则通过漫射结构控制眩光，使作业面获得较均匀的亮度，而不是形成强烈点状光斑。对于食品生产等对照明安全较敏感的区域，破碎后不易产生散落碎片、表面便于清洁、运行温度较低，都是灯具结构需要考虑的实际条件。

　　散热设计隐藏在细长外形内部。LED芯片对结温敏感，灯体若只追求外观封闭，会造成光衰加快和驱动元件寿命下降。工程建模时应把基板贴合面、导热路径、外壳散热面积和内部空气隔层一并表达，尤其关注光源集中段与端盖接线段之间的温度梯度。端部不能因密封需求完全阻断热膨胀余量，塑料件、金属件和密封件在受热后的尺寸变化也要在配合间隙中体现。

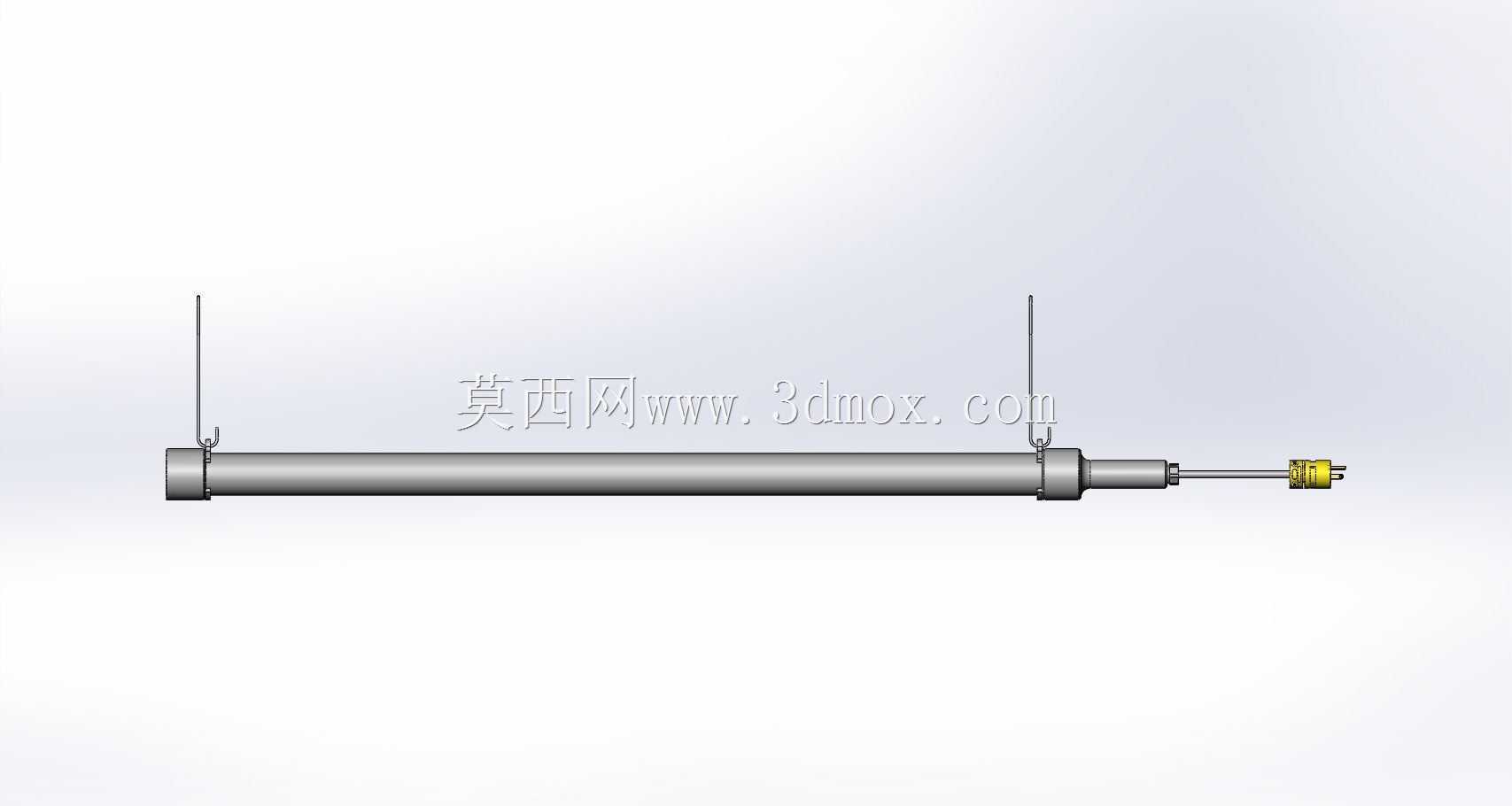

　　安装边界方面，灯具总长决定挂钩间距和悬挂点数量，管径决定其能否进入设备检修孔或旧灯支架，端部出线方向影响线缆弯折半径。若作为替换灯使用，还要核对灯座长度、插头位置和旋转锁定空间；若作为临时工作灯，挂钩开口、承载能力和防脱结构比外观造型更关键。线缆在端部不应形成硬折，接头处需保留抗拉过渡，避免拖拽灯体时把拉力直接传到端子。

　　光学部分的建模不能只做一根透明圆管。LED颗粒排列、基板宽度、扩散罩壁厚和出光角共同决定照明范围。狭长通道需要沿长度方向形成连续光带，近距离作业则要控制直射眩光；扩散罩将点光源混合为面光源，但其卡扣、密封和可更换性又会影响维护方式。端盖内部的接线端子、绝缘挡片和固定螺钉应按实际装配顺序布置，保证装配时工具可达，维修时不必破坏主灯体。

　　抗振动性能体现在细节上。船舶、车辆和工程机械附近的照明灯具会持续承受低频振动，LED本身没有脆弱灯丝，但电路板、焊点、接插件和扩散罩固定脚仍可能失效。因此模型中应体现螺钉防松、基板压紧、线缆夹持和端盖限位，避免灯具在长期晃动后出现接触不良。宽电压适配能力则让同一灯体可在不同现场电源条件下使用，减少备件种类，也降低施工人员误接电压后对系统结构的依赖。

　　总体来看，该作品的价值不在于复杂曲面，而在于把光源、驱动、散热、防护、悬挂和维护边界压缩进一根细长灯体。结构设计人员在复核时，应重点检查长向刚度、端部抗冲击、热膨胀间隙、挂钩承载、出光均匀性和接线可操作性，使灯具既能替代传统灯管，又能满足工地、舱室、通道和设备检修等更苛刻的照明需求。
