30mm孔径菱形双孔法兰带座支承轴承

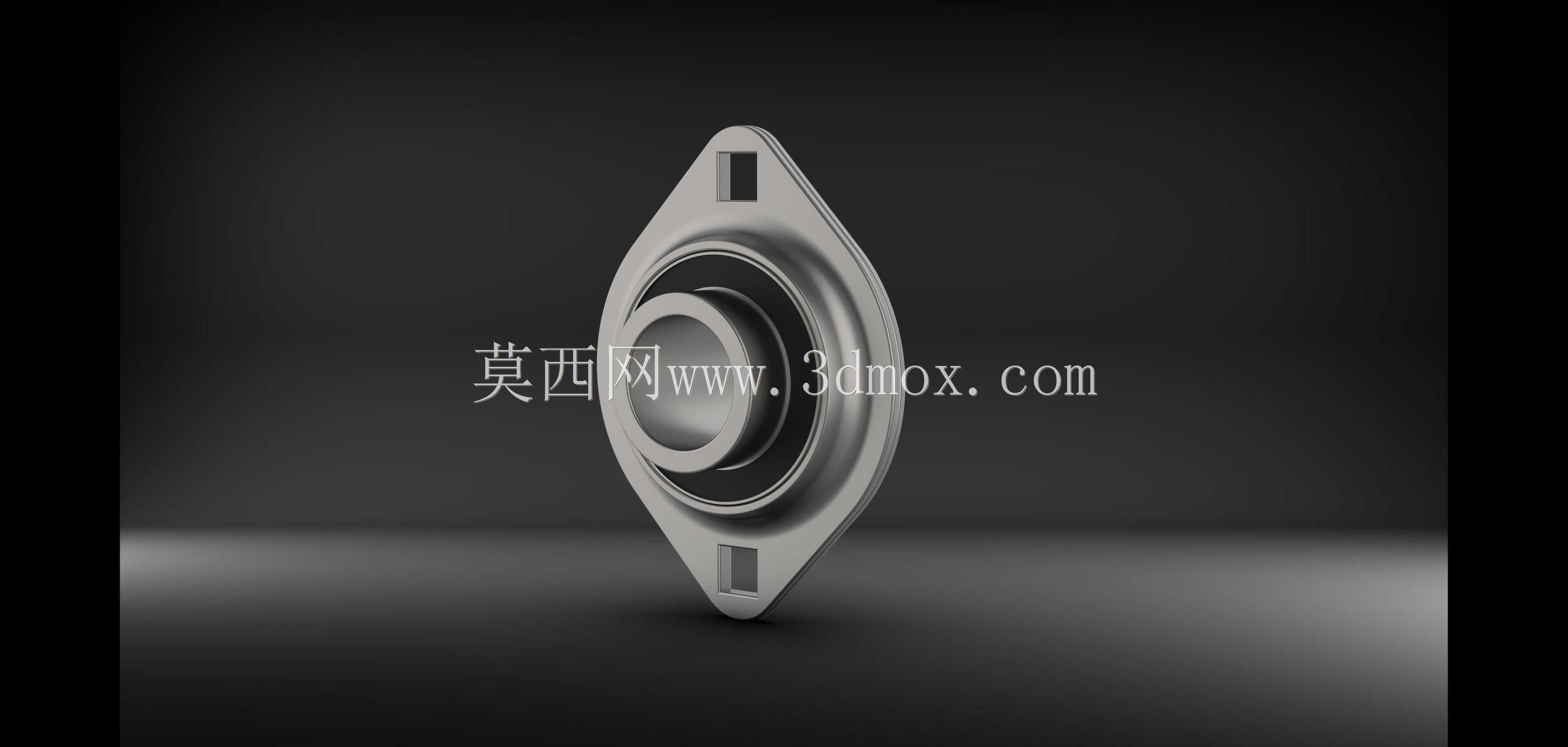

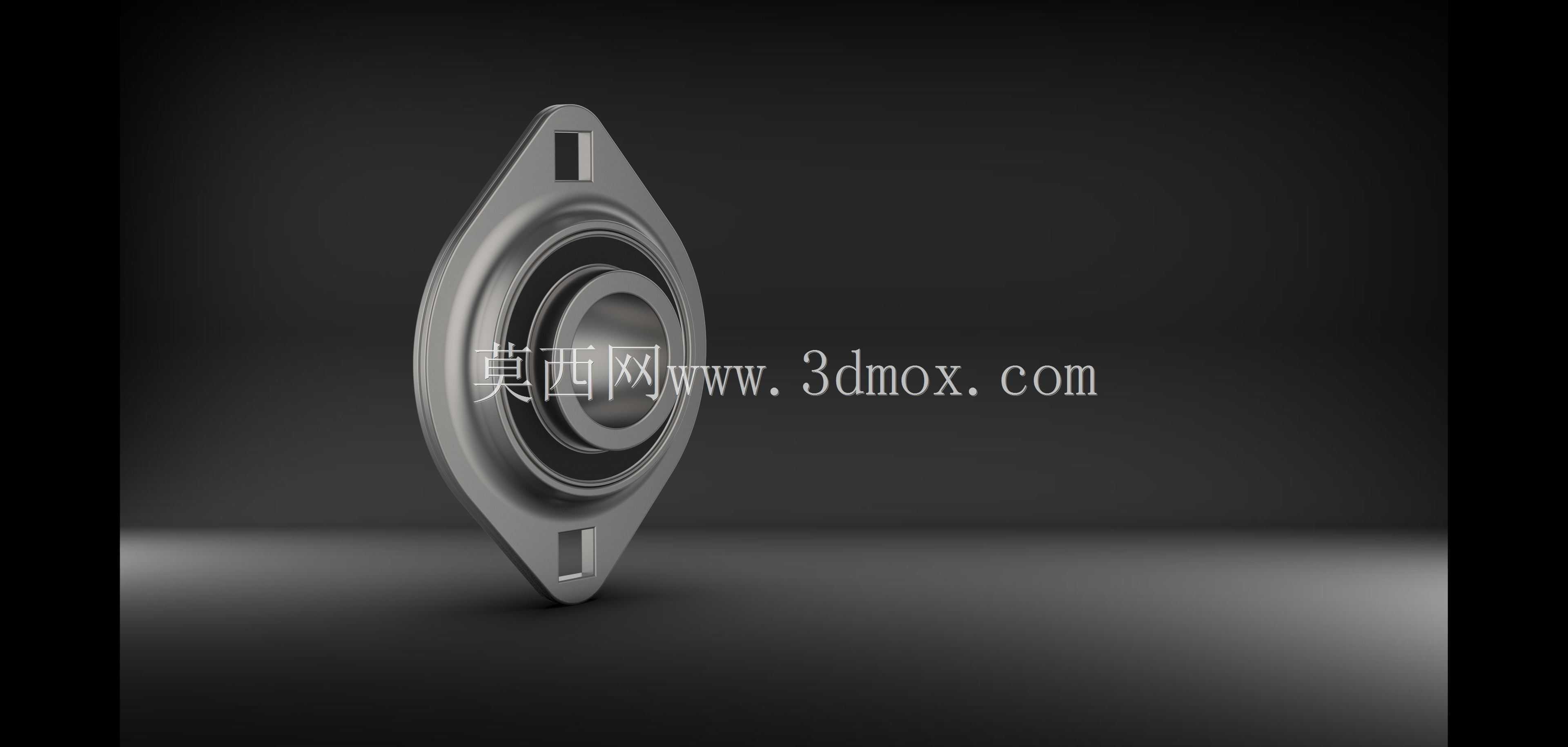

　　这套菱形法兰式带座支承件，核心适配公称内径30mm的旋转轴系，采用冲压成型的菱形薄法兰盘作为安装基体，盘体上下对角位置预制两个对称的螺栓过孔，仅需两颗紧固件即可完成整机固定，相比传统四孔方形轴承座，在空间局促的轻载传动场景下安装效率更高，占用的安装面投影面积更小。

　　从实际产线应用场景来看，这类支承件大量部署在中小型输送线的从动辊端、小型风机叶轮支承、农用小型机具的转轴定位、轻工包装设备的导辊工位，以及家用通风设备、小型木工机械的旋转轴系中。它的核心功能是为旋转轴提供径向支承，同时依靠法兰端面与安装墙板的贴合，承担少量轴向窜动限位，冲压钢制的座体自带轻度形变容错能力，当安装墙板存在小幅平面度误差时，座体可以微量贴合变形，避免硬接触导致的轴承内圈卡滞、转轴运转卡涩问题。

　　设计层面，整个部件将外球面轴承的外圈与冲压法兰座压装为一体，轴承两端自带的密封挡圈可以阻挡车间内的粉尘、细碎纤维、少量喷淋水汽进入滚动体滚道，在多尘的粮食加工、物流分拣场景下无需额外加装外置密封结构。菱形法兰的两个安装孔采用长圆腰型槽结构，并非封闭圆孔，现场安装时可以小幅调整轴承的中心位置，补偿机架焊接、钣金冲孔带来的孔位累计误差，不需要对安装板进行二次扩孔修配，大幅降低现场装配的返工概率。

　　外形与安装边界方面，座体沿两个螺栓孔连线方向的总长度略大于轴承外径，垂直于孔连线方向的宽度收窄，整体轮廓不会超出辊筒、带轮的旋转投影范围，相邻排布多组支承时不会发生座体干涉。30mm的内孔可以直接穿过同直径的光轴，轴端通过顶丝或者轴用挡圈完成轴向锁定，轴承外圈与法兰座的压装配合选用过渡公差，既保证运转过程中外圈不会随轴跟转，也方便后期轴承磨损后单独拆换内芯，不需要整体更换法兰座。

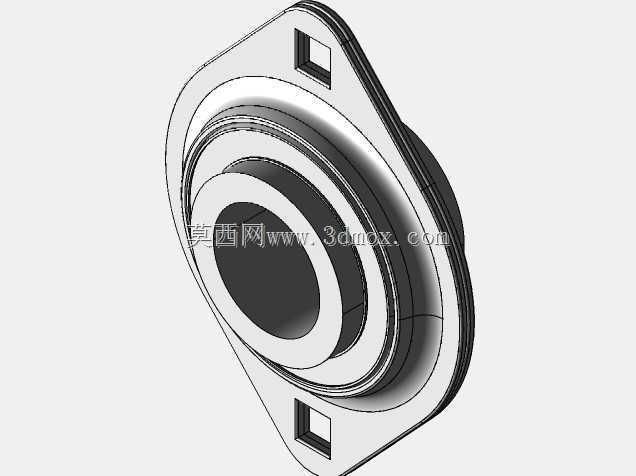

　　建模过程中完整还原了冲压法兰的拔模斜度、安装腰孔的倒角、轴承两端密封盖的凹凸轮廓，以及座体表面的冲压加强压痕，这些细节在做设备整机干涉检查时，可以准确模拟座体与墙板、相邻传动件的最小间隙，避免设计阶段出现装配间隙不足的问题。这类支承件的额定载荷适配轻载连续运转工况，选型时只需要匹配轴径、确认两个安装孔的中心距，即可直接嵌入墙板安装位，不需要额外加工轴承安装沉孔，非常适合钣金机架类设备的快速设计迭代。
