铝合金活塞瞬态热与静态结构分析模型

　　在往复式动力设备的核心做功单元中，活塞是直接承接燃烧爆发力、完成热能向机械能转换的关键承载部件，其结构可靠性直接决定整机的大修周期与输出效率。这套针对铝合金材质活塞搭建的分析模型，覆盖了瞬态热传导与静态结构力学两个核心仿真维度，可直接为活塞的结构优化、材料选型、配合间隙设计提供量化的数据支撑。从实际工程应用场景来看，这类活塞广泛适配小排量高速汽油机、通用小型动力设备以及部分低压工况的工业压缩机，日常运行中需要反复承受最高上千摄氏度的瞬时燃气冲刷、数十兆帕的爆发压力冲击，同时还要在缸套内完成每分钟数千次的高速往复滑动，热负荷与机械负荷的耦合作用是导致活塞失效的核心诱因，常见的失效形式包括顶部热裂、裙部拉伤、销座开裂、环槽磨损超限等，因此在设计阶段完成热-结构耦合的仿真验证，是替代大量台架可靠性试验、缩短研发周期的必要手段。

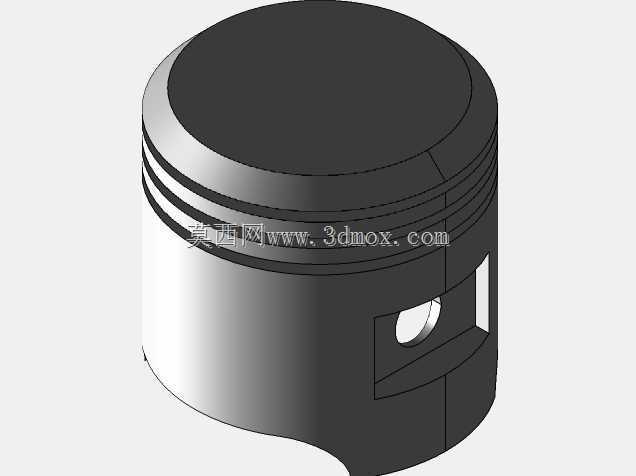

　　从设计思路层面来看，模型首先还原了活塞的完整结构特征：顶部的燃烧室凹坑轮廓按照实际压缩比要求设计，边缘的避阀坑深度与位置完全匹配配气机构的运动包络，避免气门运动过程中与活塞顶部发生运动干涉；头部的三道环槽分别对应气环与油环的安装位置，环槽的宽度、深度以及侧隙设计充分考虑了铝合金材料在高温下的热膨胀量，防止工作温度升高后环槽卡滞导致密封失效；裙部的型线采用中凸变椭圆设计，常温状态下裙部截面为椭圆，长轴垂直于活塞销轴线方向，工作状态下受热膨胀以及侧压力作用后，裙部会趋近正圆，保证与缸套之间的配合间隙均匀，既不会出现冷态敲缸，也不会出现热态拉缸；活塞销座部位设置了加强筋结构，将顶部承受的气体压力顺畅传递到活塞销，再传递到连杆机构，避免销座部位出现应力集中导致的开裂问题。

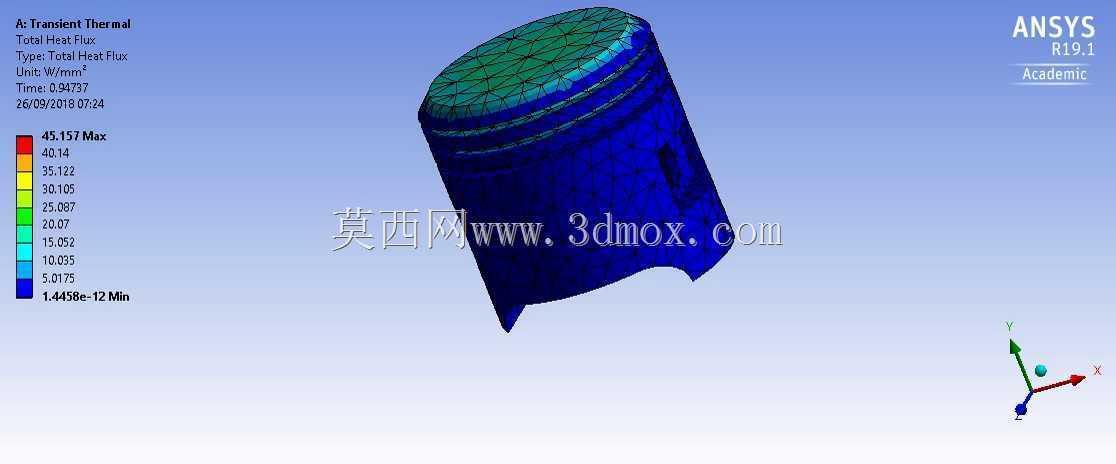

　　在瞬态热分析维度，模型完整考虑了活塞不同部位的换热边界：顶部直接与高温燃气接触的区域，按照工作循环内的瞬时燃气温度、对流换热系数随曲轴转角的变化规律加载边界条件，准确还原进气、压缩、做功、排气四个冲程中活塞顶部的热流密度变化；环槽部位通过活塞环与缸套壁面完成热量传递，换热系数按照不同环位的热流分配比例设置，因为活塞总散热量中有超过六成是通过活塞环传递到缸套再进入冷却系统的；裙部部位则同时考虑与缸套之间的接触换热、与曲轴箱内机油的对流换热，准确计算不同工况下活塞从顶部到裙部的温度梯度分布。通过瞬态热分析可以得到活塞达到热平衡状态下的整体温度场，明确最高温度出现的位置是否在铝合金材料的许用工作温度范围内，避免顶部温度过高导致材料强度下降、热变形量超差。

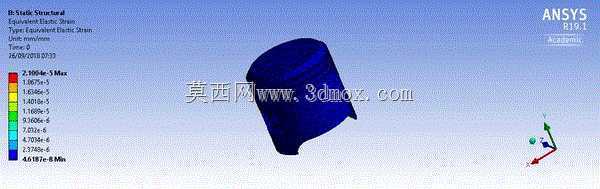

　　在静态结构分析维度，模型将瞬态热分析得到的温度场结果作为体载荷导入，同时加载最高燃烧压力作用在活塞顶部的均布载荷、活塞销对销座的支撑约束，考虑活塞往复运动产生的惯性力作用，计算活塞整体的应力分布与变形量。从应力分布结果可以直接识别出高应力区域的位置，比如销座内侧、燃烧室喉口、环槽根部这些容易出现开裂的部位，验证结构强度是否满足安全系数要求；从变形结果可以得到活塞不同方向的热膨胀量与受力变形量，为活塞与缸套之间的配合间隙设计、活塞环的端隙与侧隙设计、活塞销与销座的配合过盈量设计提供准确的量化依据，避免间隙过小导致热态卡滞，或者间隙过大导致密封性能下降、机油消耗量超标的问题。

　　从安装边界与尺寸适配角度，模型的活塞总高、压缩高、裙部直径、活塞销孔直径等核心安装尺寸均按照通用小排量动力的通用尺寸规范搭建，可直接适配对应缸径的缸套、连杆、活塞环组等配套零部件，不需要额外调整安装接口即可完成虚拟装配验证。模型在网格划分阶段对环槽、销座、燃烧室喉口等应力梯度较大的区域进行了网格加密，保证计算结果的精度，同时对非关键区域进行了网格简化，平衡计算效率与结果准确性。对于结构设计从业者来说，这套模型可以直接作为活塞类零部件设计的仿真模板，调整材料参数、载荷边界、结构尺寸后即可快速完成不同型号活塞的仿真验证，不需要从零开始搭建仿真流程，能够大幅提升前期设计阶段的验证效率，减少物理样机的试制次数，降低研发阶段的成本投入。在实际工程落地过程中，仿真得到的温度场、应力场、变形场结果还可以直接指导活塞的冷却油腔设计、表面涂层选型、结构减重优化，在保证结构强度与可靠性的前提下尽可能降低活塞的往复运动质量，减小曲柄连杆机构的惯性负荷，提升动力设备的整体响应速度与运行平顺性。
