红色流线型固定翼无人飞行器结构

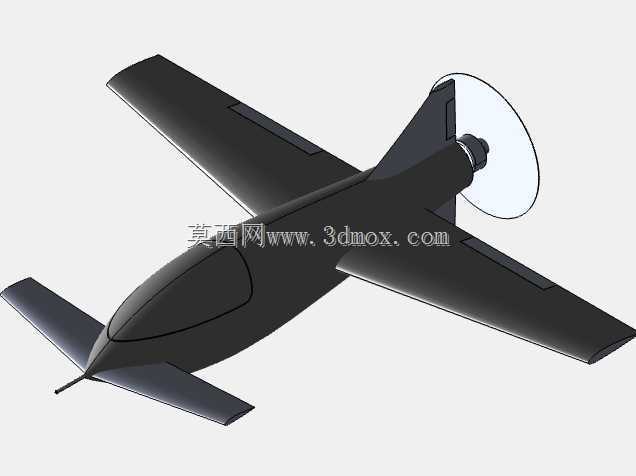

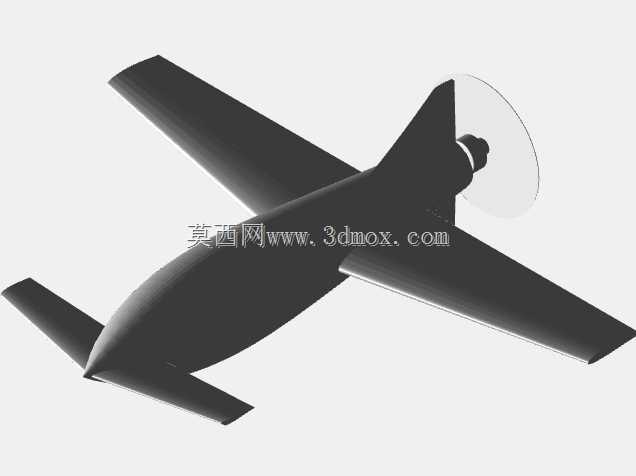

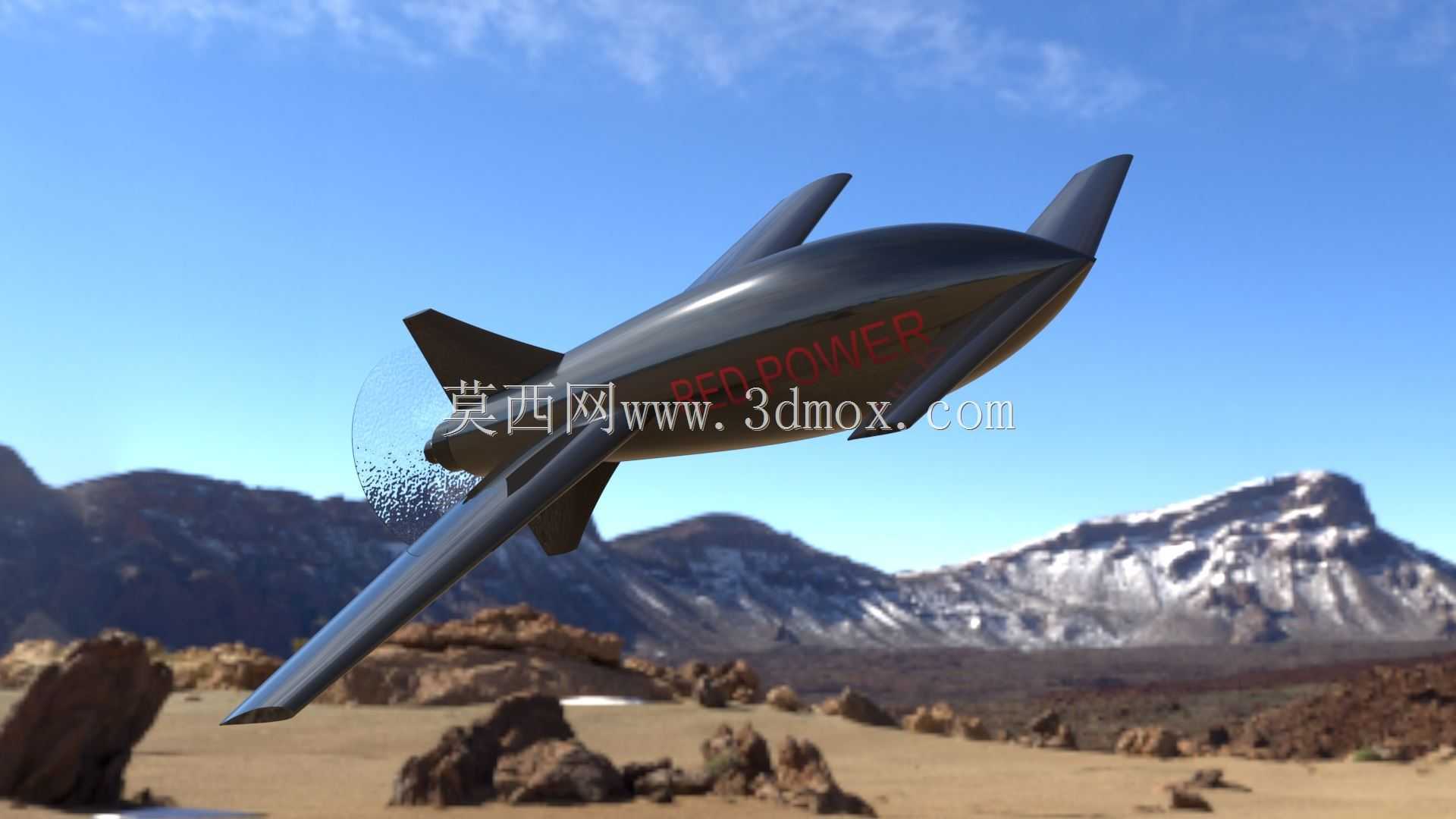

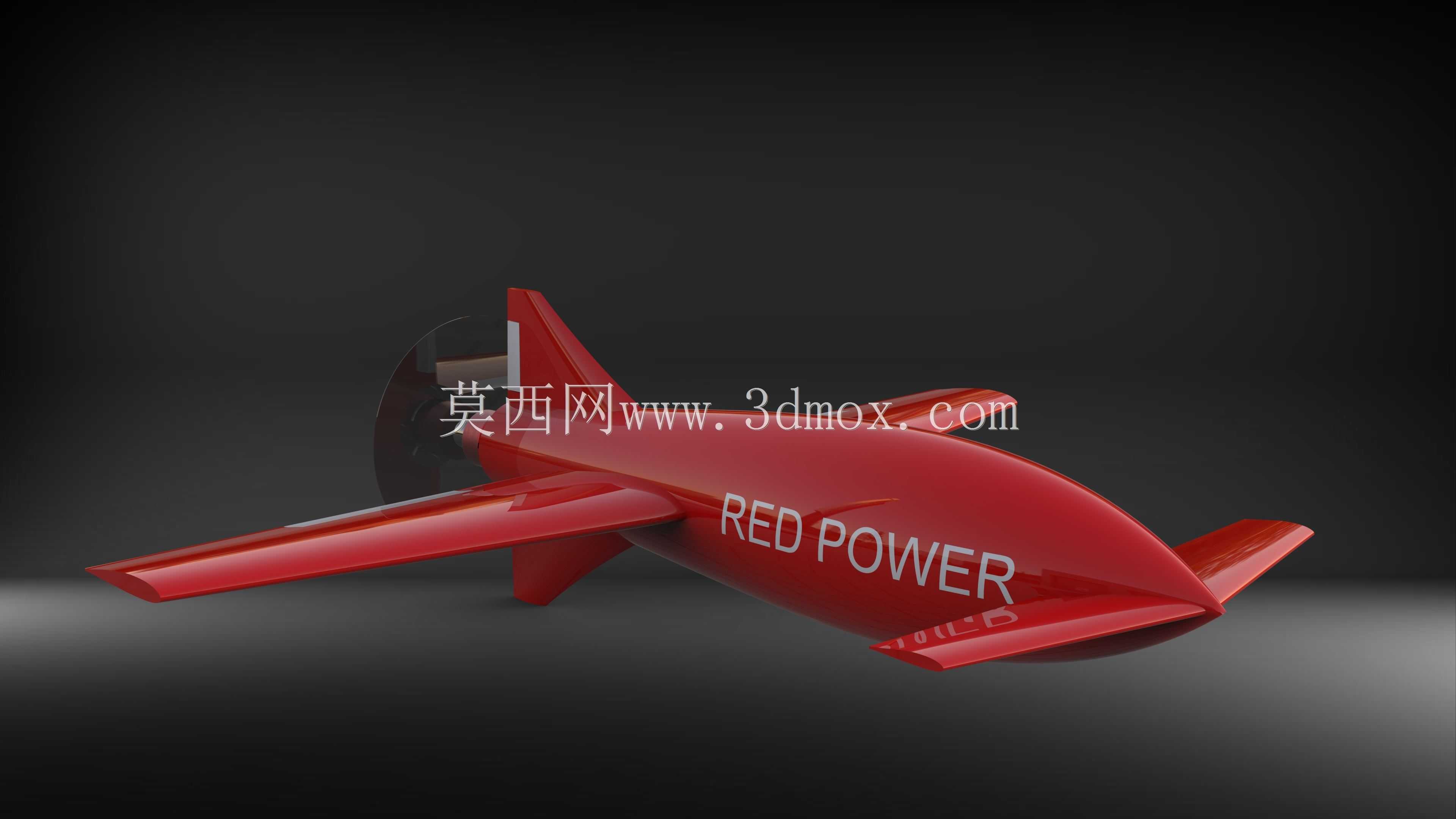

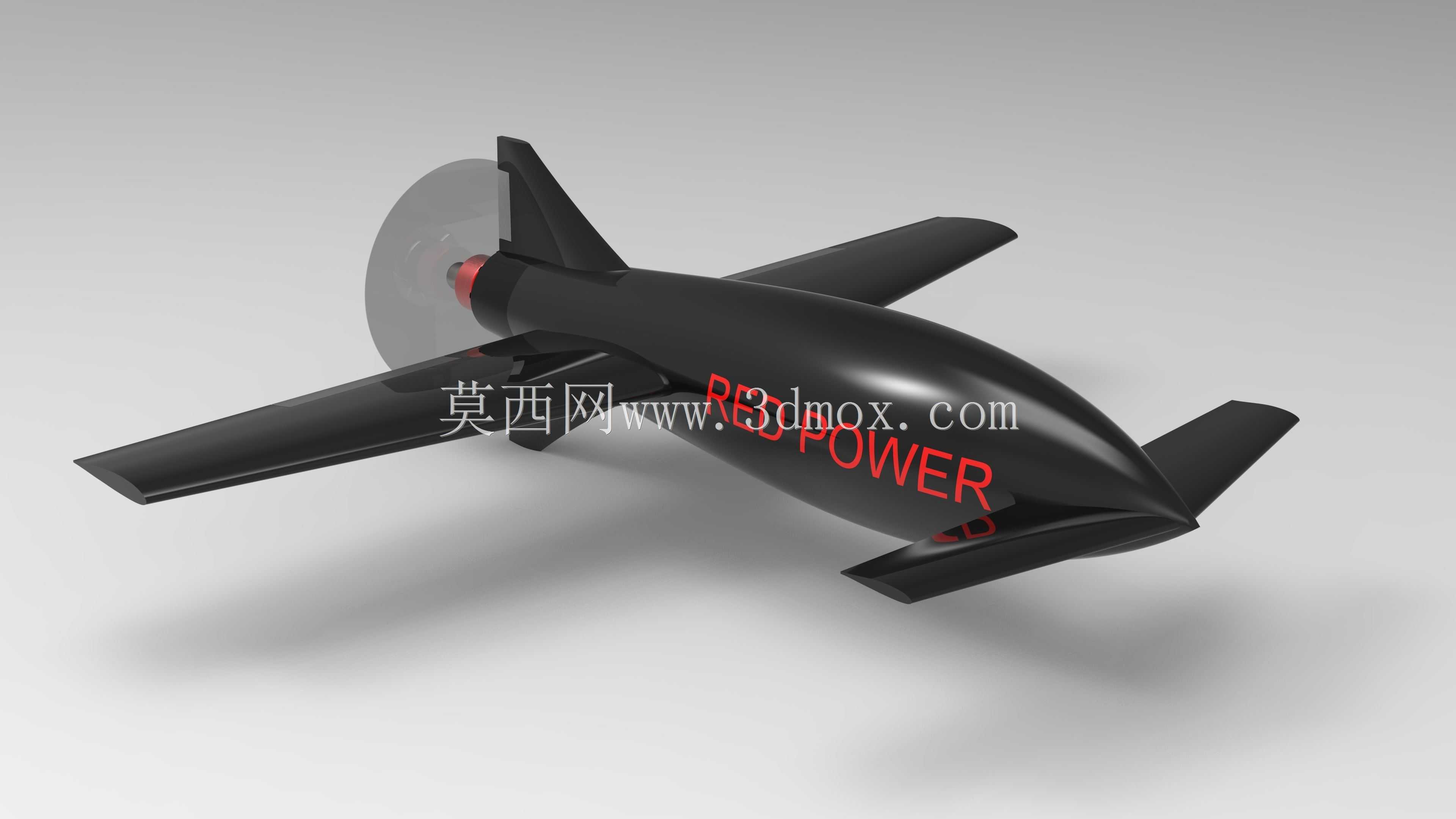

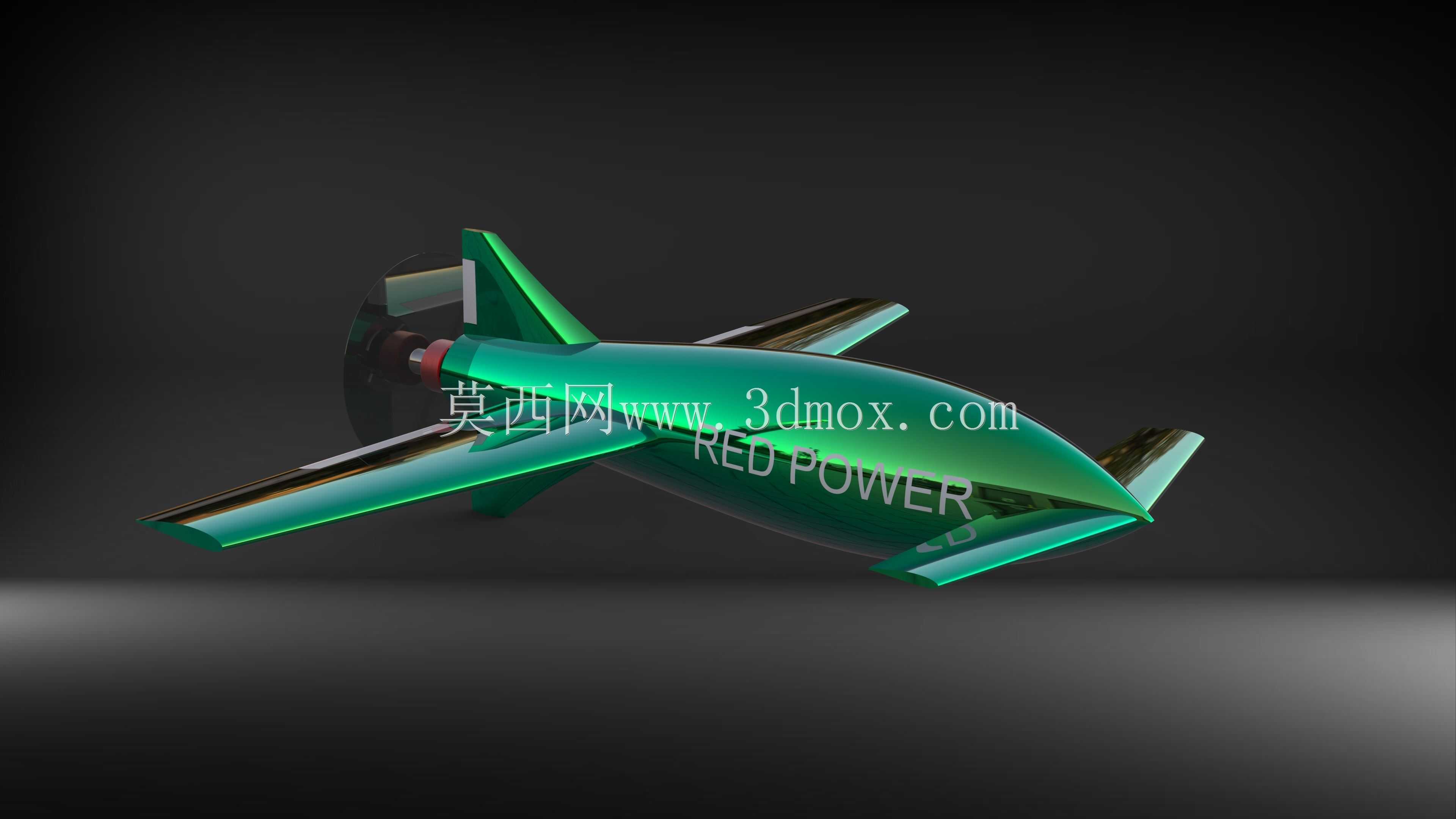

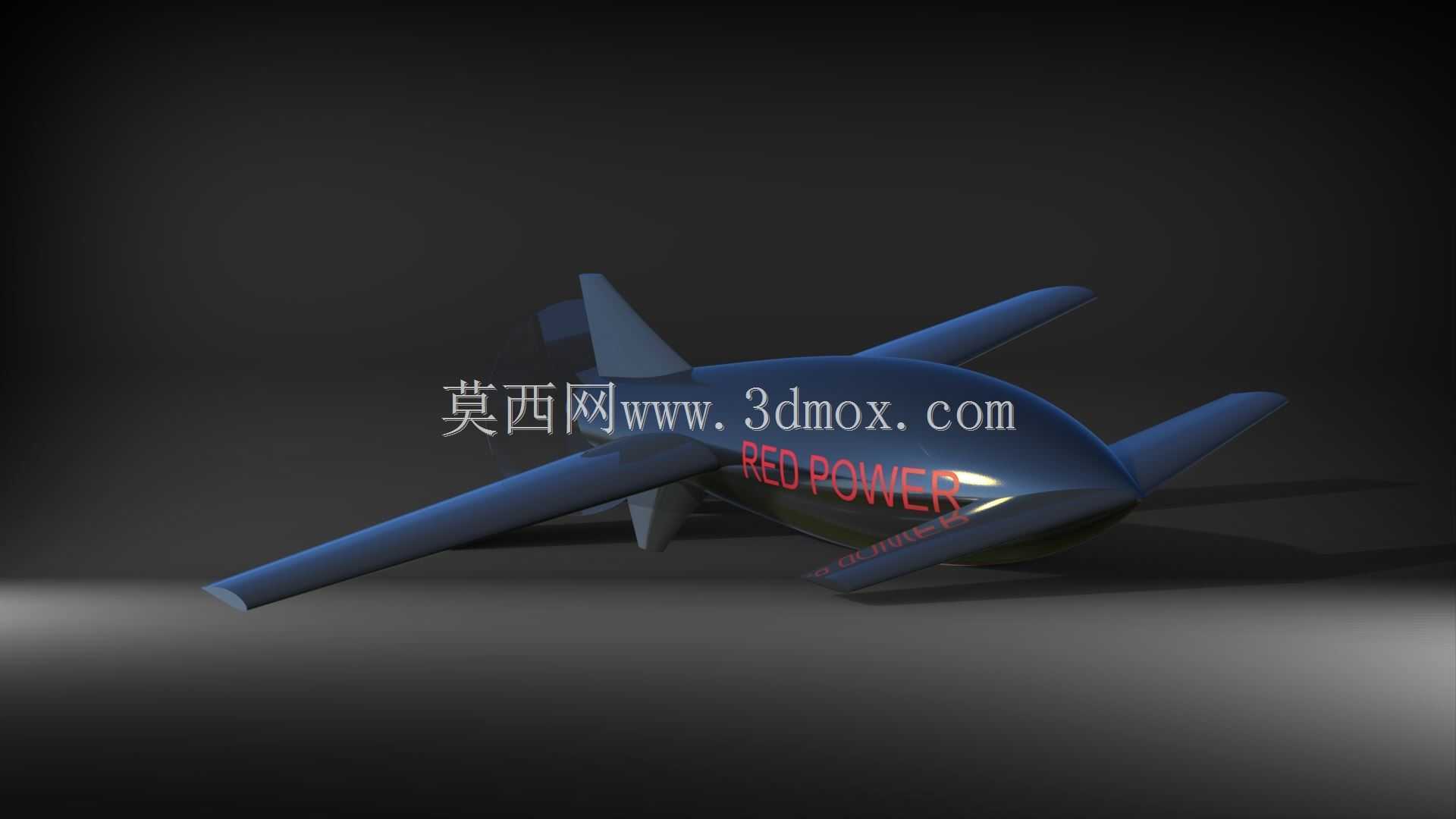

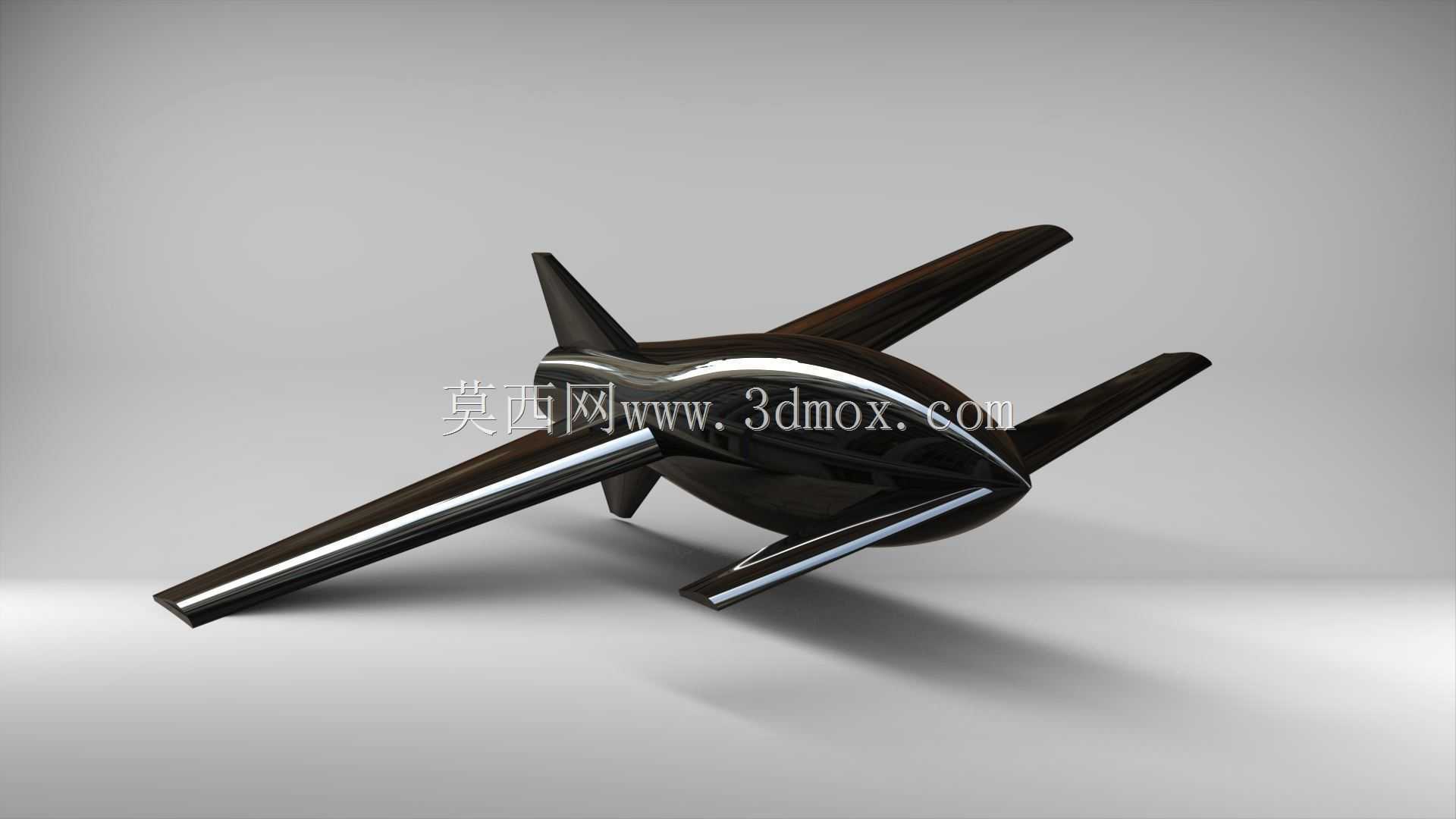

　　该三维结构以小型固定翼无人飞行器为对象，机身采用连续曲面构成，整体呈红色涂装效果，机头尖锐并向尾部平滑过渡，重点表现低阻外形、机翼布置、尾翼支撑与推进单元之间的空间关系。模型可用于航空教学、航模方案评审、无人飞行器外观验证、结构干涉检查以及展示级渲染，在结构设计阶段能够帮助工程师快速把握机身包络、翼面位置、起落或挂载边界等关键信息。

　　从实际用途看，这类固定翼无人平台适合执行低空巡线、场地测绘、航迹演示、教学实验和轻型任务载荷验证等工作。与多旋翼平台相比，固定翼构型依靠机翼产生升力，巡航效率更高，适合沿既定航线持续飞行；其机身内部可沿纵向布置电池、飞控、接收机、舵机、线束及任务设备，设计时需要把重心控制在机翼气动中心附近，避免设备堆叠造成俯仰配平困难。模型中机身侧面印有明显标识，尾后设置螺旋桨区域，体现出后推式动力布局的特征。后推布置可使前部空间更整洁，减少螺旋桨气流对机头设备的干扰，也便于在机头或机腹位置安排摄像、检测或传感模块。

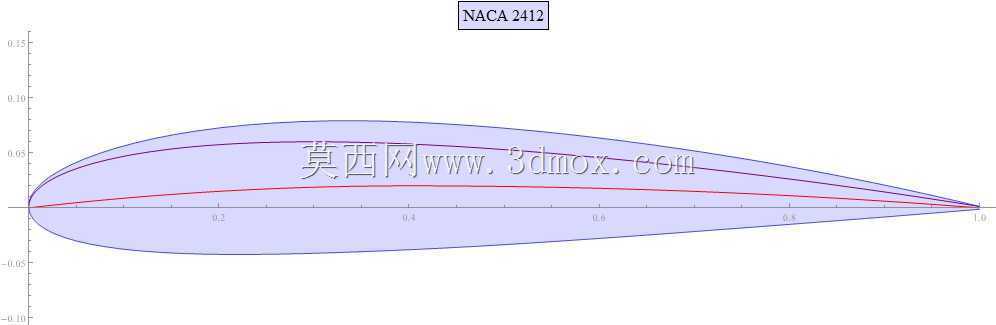

　　外形处理上，机头采用收尖形态，机身中段宽度较大，向后逐渐收窄，有利于在有限截面内容纳元器件，同时降低迎风面积。机翼为左右对称伸展的平直翼面，翼根与机身侧下区域衔接，前缘、后缘和翼尖均以简洁曲面过渡；这种翼面形式加工门槛较低，低速状态下升力表现稳定，适合小型无人机和验证机型。水平尾翼与垂直尾翼在机身后段形成稳定组合，尾撑区域需要兼顾刚度与重量，若进入详细设计，应在尾翼根部、舵面铰链和机身对接处增加肋板、蒙皮衬层或碳杆支撑，防止飞行中出现颤振。

　　建模思路围绕外观曲面和总体布置展开，机身可视为由多条截面控制线放样形成的封闭实体，机翼、尾翼和动力舱通过独立部件装配到主体上，便于后续修改翼展、尾翼面积或推进位置。机身表面应保持曲率连续，尤其是机头锥、翼根整流和尾部收缩区域，若曲面折角过大，不仅影响视觉效果，也会在真实飞行中带来局部气流分离。螺旋桨周边需要保留足够旋转半径，桨叶与尾翼、机身之间应设置安全间隙；电机安装面、电机座、桨夹和整流罩的轴线应与机身基准轴线对齐，避免推力线偏置导致持续偏航或俯仰力矩。

　　尺寸与安装边界方面，评审时应先确立机身长度、翼展、机高和最大宽度四类包络数据，再据此检查运输、收纳和发射条件。机翼与机身连接处是拆装和维护的重点，若采用可拆卸机翼，需在翼根预留插接件、锁紧销或快拆结构的位置；机翼下方若设置挂载点，应避开主翼梁和舵机拉杆通道。机腹区域应保持必要的离地间隙，防止起飞、着陆或弹射支撑时擦伤螺旋桨和尾翼。设备舱开口不宜破坏机身主承力路径，舱盖可沿机身背部或侧面布置，并在开口边缘设置加强框。电池舱宜靠近重心位置，飞控应安装在振动较小、轴线易校准的区域，电调与动力线则要远离弱信号线，减少电磁干扰。

　　在工程深化过程中，还需结合重量估算校核翼载荷和尾翼容量。机翼面积、机身长度和尾力臂相互影响，尾翼过远会增加尾撑弯矩，过近则会降低配平效率。机身内部的电池、舵机、接收机和线束应按维护顺序分层布置，前设备舱、中部承力段和尾部动力段之间最好设置隔板，既提高机身抗弯能力，也限制设备在着陆冲击时移位。对于教学或展示用途，该模型能够清楚表达固定翼无人机的典型组成；对于后续详细制造，则可在现有曲面基础上继续拆分蒙皮、翼肋、梁、舵面、电机座和舱盖等零件，使外观方案顺利过渡到可加工、可装配的结构设计。
