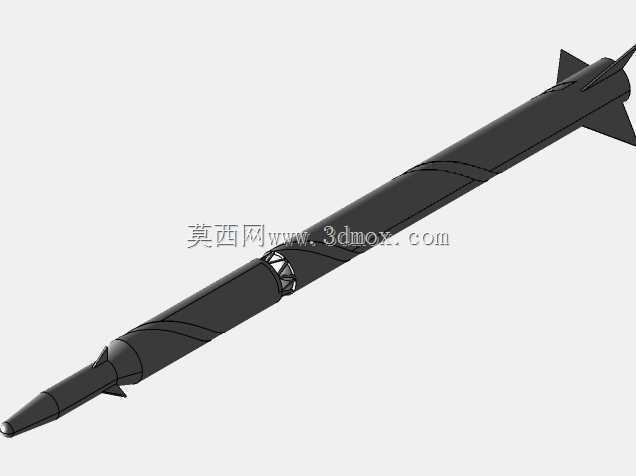

弹体整体采用细长旋成体布局,沿轴向依次布置导引头舱、战斗部舱、仪器舱、动力舱与尾段,各舱段通过对接环与连接框串联,外形遵循低阻设计原则。头部为小钝度圆锥,兼顾高速气动加热与内部雷达或红外导引头的安装空间;圆柱段保持等直径,便于舱内设备模块化布置;尾部收缩并安装四片稳定尾翼,提供飞行静稳定性。建模时以弹体轴线为基准建立全局坐标系,径向尺寸围绕轴线对称约束,尾翼按周向均布阵列,保证质量特性与气动外形的对称性。
弹身表面的环形色带用于舱段识别与训练演示,色带贴合圆柱面,不参与结构承力。头部黑色整流罩与白色弹身形成材质分区,整流罩需考虑透波或隔热要求,外形与弹身光滑过渡,避免台阶引起附加阻力。尾翼采用后掠切尖翼面,翼根与尾段壳体通过接头连接,翼面厚度沿展向逐渐减薄,后缘收窄,既满足刚度要求,也控制翼面阻力。
从实际用途看,这类弹体结构数模可用于总体布置协调、气动外形复核、地面挂装干涉检查、教学演示以及发射装置接口匹配。弹道导弹在起飞段依靠推力沿轴向加速,尾翼维持姿态稳定,中段按制导指令控制飞行轨迹,末段由导引或控制系统修正落点。结构设计中,弹体既要承受发动机推力、轴向过载和舱段弯矩,也要为燃料、制导设备、战斗部和伺服机构预留封闭安装空间。
尺寸边界方面,细长弹体对运输、装填和发射筒适配较为敏感。头部锥角、圆柱段直径、尾翼展长和尾段长度共同决定外包络;建模时应将最大径向轮廓限定在尾翼外缘,头部最前端至尾翼最后端构成轴向长度边界。若用于挂架或发射筒协同设计,需要单独检查尾翼与导向件、制动件、电气接头之间的间隙,尤其在翼面展开或固定状态下,不能让翼尖超出允许通道。
舱段划分遵循功能集中原则。导引头舱位于头部,需要保证前端视场或透波窗口;战斗部舱紧邻其后,便于重心控制;仪器舱布置惯导、测控、电缆和电源支架,应远离高温喷管区域;动力舱占据弹身主要长度,燃料箱或发动机壳体通过框梁与蒙皮连接;尾段承受喷管、舵机或安定面传来的载荷,对接框通常设置较高刚度。数模中可将各舱段拆分为独立零件或子装配,便于总体专业轮换设备方案,也便于后续开展重量估算与重心校核。
外形建模以旋转特征为主,头部锥面、圆柱面和尾部收缩段通过样条或多段锥面连续过渡。尾翼不宜简单做成平板,实际翼面应有翼型厚度、根梢比和安装角,翼根处增加圆角过渡以降低应力集中。弹体表面的对接缝、电缆舱盖、吊挂点和操作口盖虽然尺寸较小,却会影响地面设备对接,建模时应按真实位置保留凸台或凹陷边界,避免后期装配时出现接口遗漏。
工程应用中,弹体与发射平台的接口集中在吊挂点、定向支撑块、电气连接器和尾段定位面。吊挂点通常布置在重心附近,保证装填姿态平稳;支撑块与弹身圆柱面贴合,其宽度和位置需避开薄弱舱段;尾段定位面要与发射导轨或筒内导向结构匹配,防止起飞初始阶段出现偏磨。若开展运动仿真,可将弹体作为刚体,重点检查翼面、尾罩和连接器在滑行、提升、装填过程中的最小间隙。
结构强度思路上,弹体壳体多采用薄壁筒段与加强框组合,蒙皮维持气动外形,框承受横向集中载荷,纵向桁条或整体壁板提高抗弯能力。头部整流罩在高速条件下还要考虑热防护层厚度,因此外形数模中的头部内表面应预留设备安装和隔热层空间,不能只按外观曲面处理。尾翼接头则需把气动载荷传递到尾段框,翼根紧固件位置应避开薄壁蒙皮悬空区。
在三维设计阶段,重心和转动惯量是不可忽视的约束。弹体过长时,设备布置的小幅变化会明显影响全弹重心,重型战斗部、发动机和燃料舱应围绕理论重心平衡布置。尾翼虽然质量较小,但位于弹体后端,对俯仰和偏航转动惯量影响明显,翼展加大可提高稳定裕度,却也增加外包络和装填难度,需要在稳定性与平台适配之间折中。

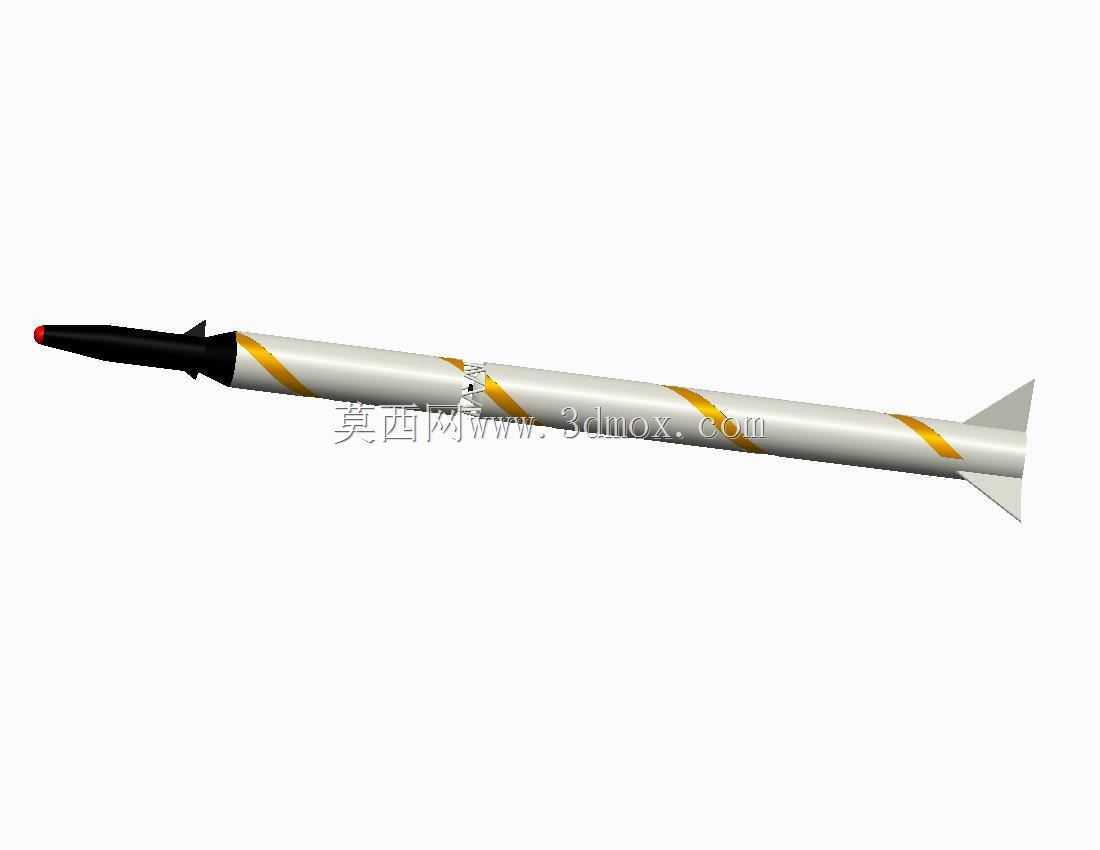

渲染表现上,白色弹身、黄色识别带和黑色头部能够清晰区分舱段与功能区域,适合结构展示和培训讲解;但工程数模的核心仍在于轴线、对接面、翼面位置和安装边界的准确表达。通过完整建立弹体、尾翼、整流罩和表面标识,设计者可以在不进入详细生产设计的情况下,完成总体外形协调、空间占用检查、发射平台匹配和教学演示等工作,为后续气动分析、结构细化和地面设备设计提供统一的三维基础。
