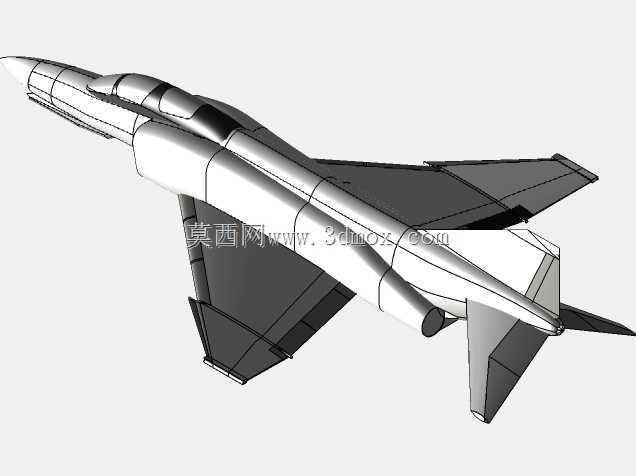

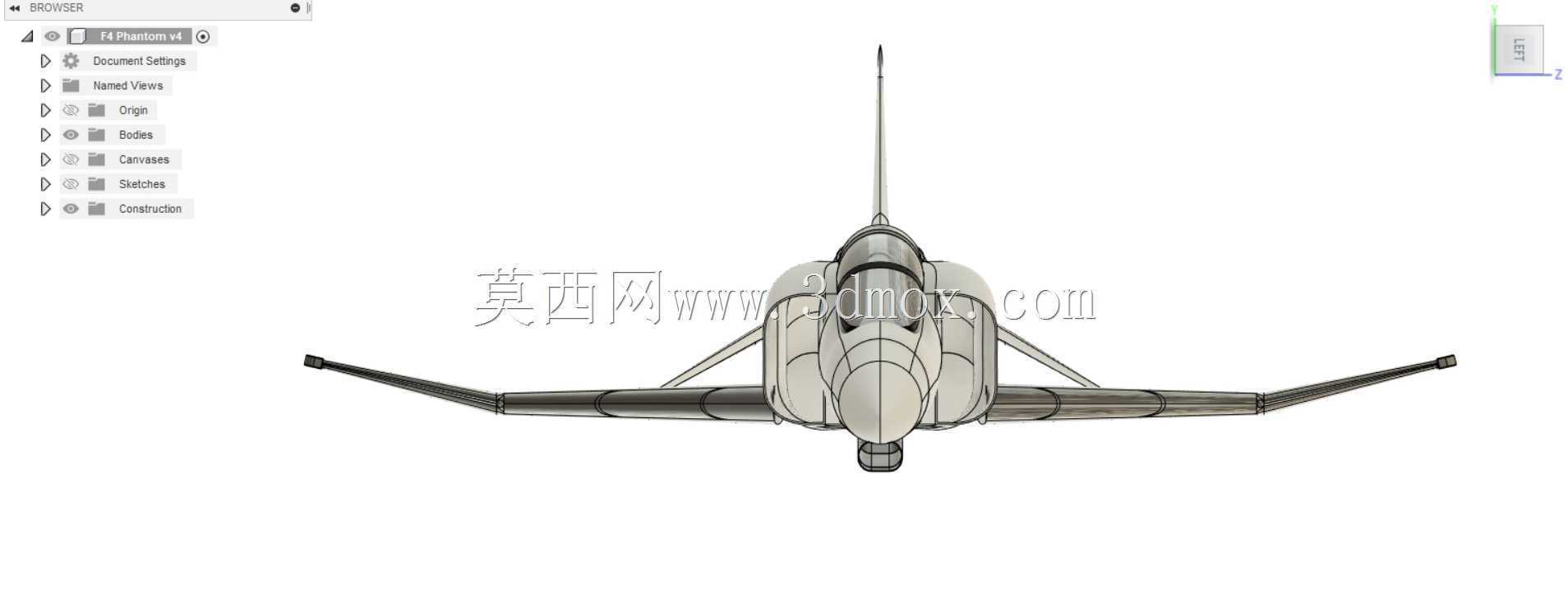

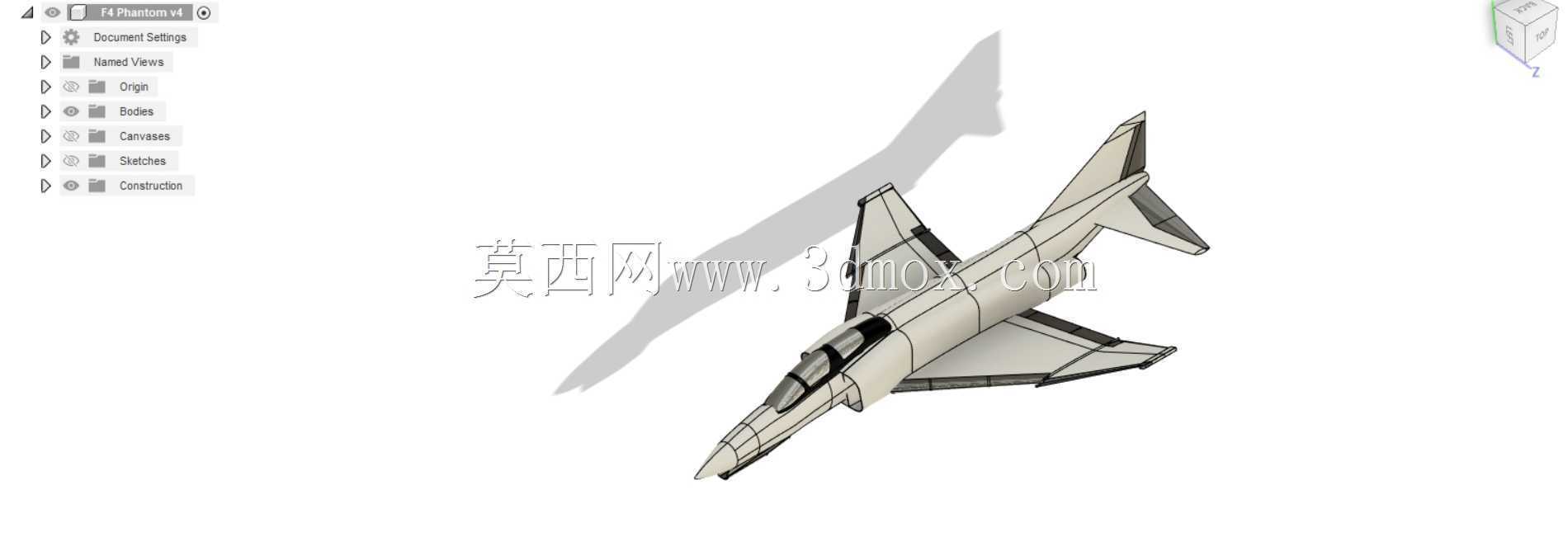

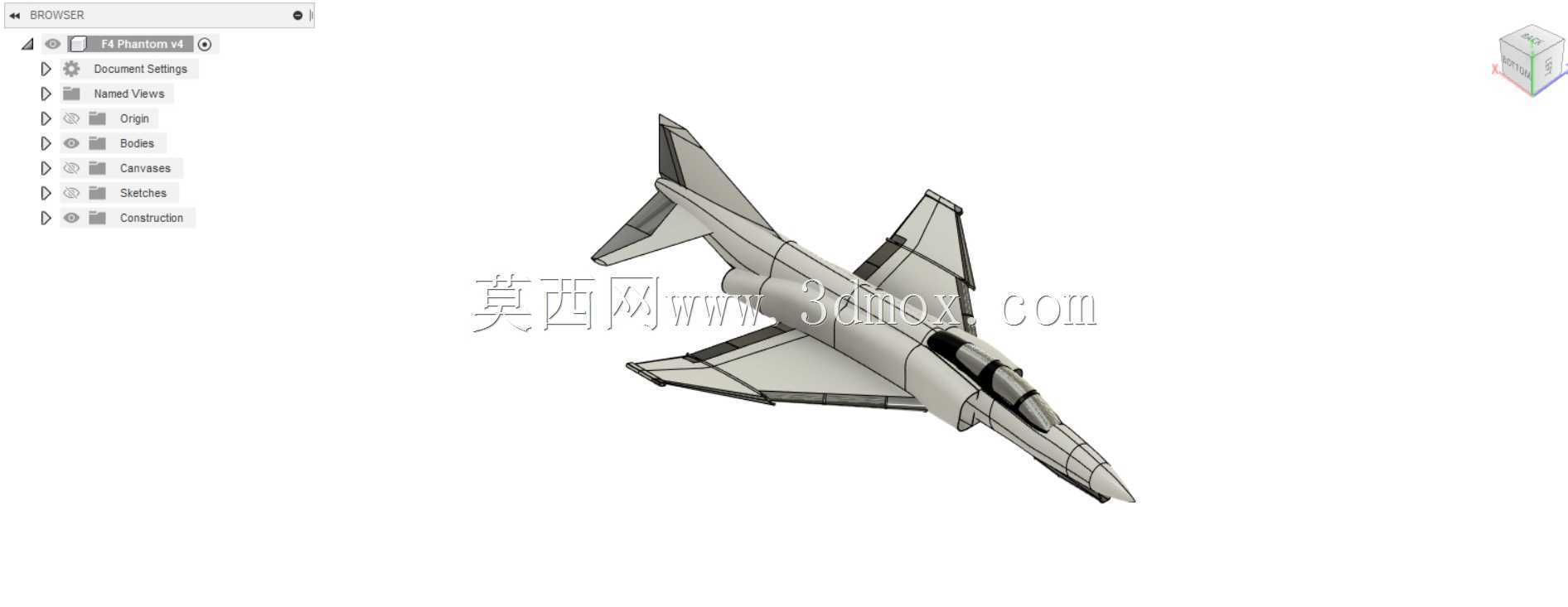

F4幻影喷气式战斗机精细三维结构

　　从整机气动布局来看，该机型采用两侧进气、串列双座、后掠翼加外翼上反的经典二代喷气战斗机构型，建模过程中首先需要梳理机身纵向站位的分段逻辑：机头雷达罩段从最前端尖点向后平滑过渡，截面由类椭圆逐步扩张至座舱前风挡位置，串列双座舱盖沿机身中轴线依次布置，前座瞄准视野与后座操作视野的阶梯高差需要在曲面放样时严格保留，既不能让舱盖隆起过度破坏机身截面积分布，也不能压缩座舱内部的座椅安装空间。机身中段是整机受力核心区，两侧进气道从座舱后缘下方开始向内弯曲，进气口唇口的圆角厚度、斜板压缩角度都要和机翼根段的整流曲面连续衔接，避免在跨音速飞行工况下出现气流分离；中段机身内部预留的发动机舱通道，需要和尾喷口的安装法兰保持同轴度，尾段的下腹尾鳍、

　　两侧水平尾翼与垂直尾翼的相对位置，直接决定航向稳定性与俯仰操纵的力矩臂长度，建模时垂尾的后掠角、方向舵转轴的站位，平尾的安装角与差动间隙，都要按照实机的操纵面偏转边界预留运动间隙。机翼部分采用大后掠悬臂式下单翼布局，翼根处的翼型厚度最大，向翼尖方向逐步减薄，机翼前缘的锯齿结构、翼面的翼刀设计，都是为了抑制展向气流流动、延缓大迎角下的翼尖失速，机翼后缘的襟翼、副翼分段面需要和机翼主翼面做共面修剪，舵面的转动轴线沿翼弦方向布置，预留的偏转行程要满足起降增升与横向操纵的实际需求。起落架部分采用前三点式布局，前起落架收纳于机头下方舱段，主起落架支柱连接在机翼根部的加强框位置，机轮的收放轨迹、舱门的开合顺序，在三维结构里要做运动干涉检查，

　　确保起落架收起后完全埋入机身/机翼舱内，外表面舱门和蒙皮齐平，不破坏整机的低阻外形。尾喷口 section 采用收敛式构型，加力燃烧室段的外壁隔热层、尾喷管的调节片结构，和后机身的承力框通过快卸螺栓连接，方便发动机维护时整体拆装。在实际航空工程场景中，这类整机数模可用于航空科普展馆的展陈样机结构拆解演示、航空院校的飞机构造课程教学、影视仿真场景的气动外形验证，也能为通航领域的飞行器气动布局对比、舰载机改装方案的初步论证提供基础结构参考。建模时全机的外形曲面都采用G2连续过渡，机身蒙皮的分块缝线、口盖边界、检修开口的位置都按照实际维护可达性布置，机载设备的安装导轨、航电舱的设备架预留接口，都在机身内部框架上做了对应定位，

　　机翼下的外挂挂点位置沿机翼展向合理分布，挂架的安装接口和燃油管路、武器线路的走向通道都预留了足够空间，整机的重心包线在挂载副油箱、训练弹的不同工况下，都能落在起落架允许的范围内，地面滑跑时的防后翻角、前轮转向的操纵边界都符合舰载/陆基起降的设计规范，垂尾根部的减速伞舱、机尾的着陆尾钩结构，也完整还原了该机型作为舰载喷气战斗机的典型结构特征，全机各操纵面的铰链线、作动器安装支座都做了实体建模，可直接用于后续的机构运动仿真与结构有限元前处理。
