无人机后掠翼ClarkY翼型结构设计

　　这套机翼结构围绕小型固定翼无人机的后掠翼布局展开，气动外形采用Clark Y翼型，该翼型下翼面接近平直，上翼面带有明显弧度，在低速巡航状态下升阻特性稳定，失速迎角余量较大，是航模与小型无人机常用的低速翼型之一。模型将完整机翼拆分为外部蒙皮与内部承力骨架两部分，能够清晰展示机翼从气动曲面到内部传力路径的构造关系，适合用于机翼结构方案验证、装配干涉检查以及教学演示。

　　从实际使用场景看，这类后掠翼多用于需要兼顾巡航效率与横向稳定性的小型无人机平台。后掠布局可以在给定翼展条件下调整机翼的气动焦点位置，配合机身尾翼配平，改善飞机在巡航速度下的姿态稳定性；而Clark Y翼型平底特征在制造上也比较友好，下翼面贴合工装或平板时定位方便，对泡沫芯材加工、复合材料蒙皮铺贴以及轻木肋板切割都有实际便利。机翼在整机中承担产生升力、挂载副翼舵面以及将气动载荷传递至机身的作用，其内部骨架必须在减重与刚度之间取得平衡。

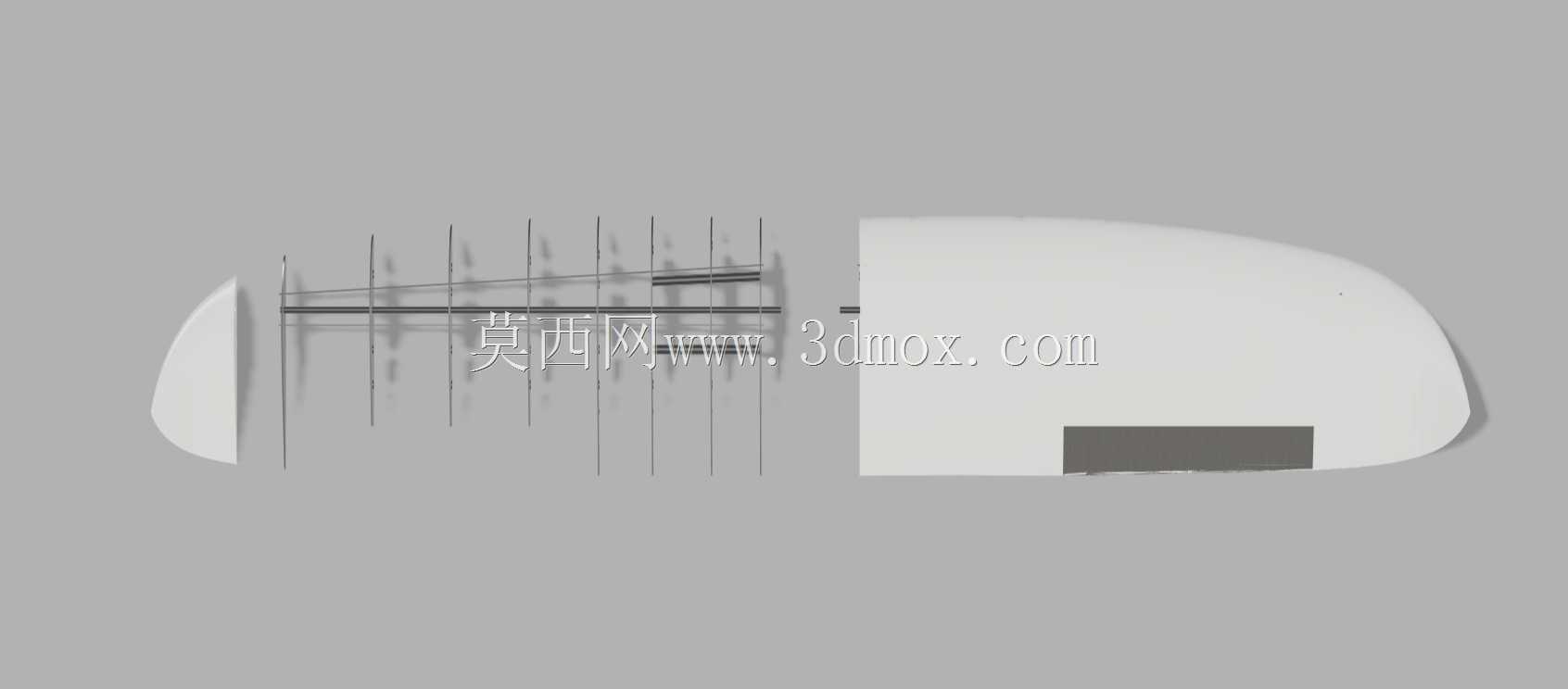

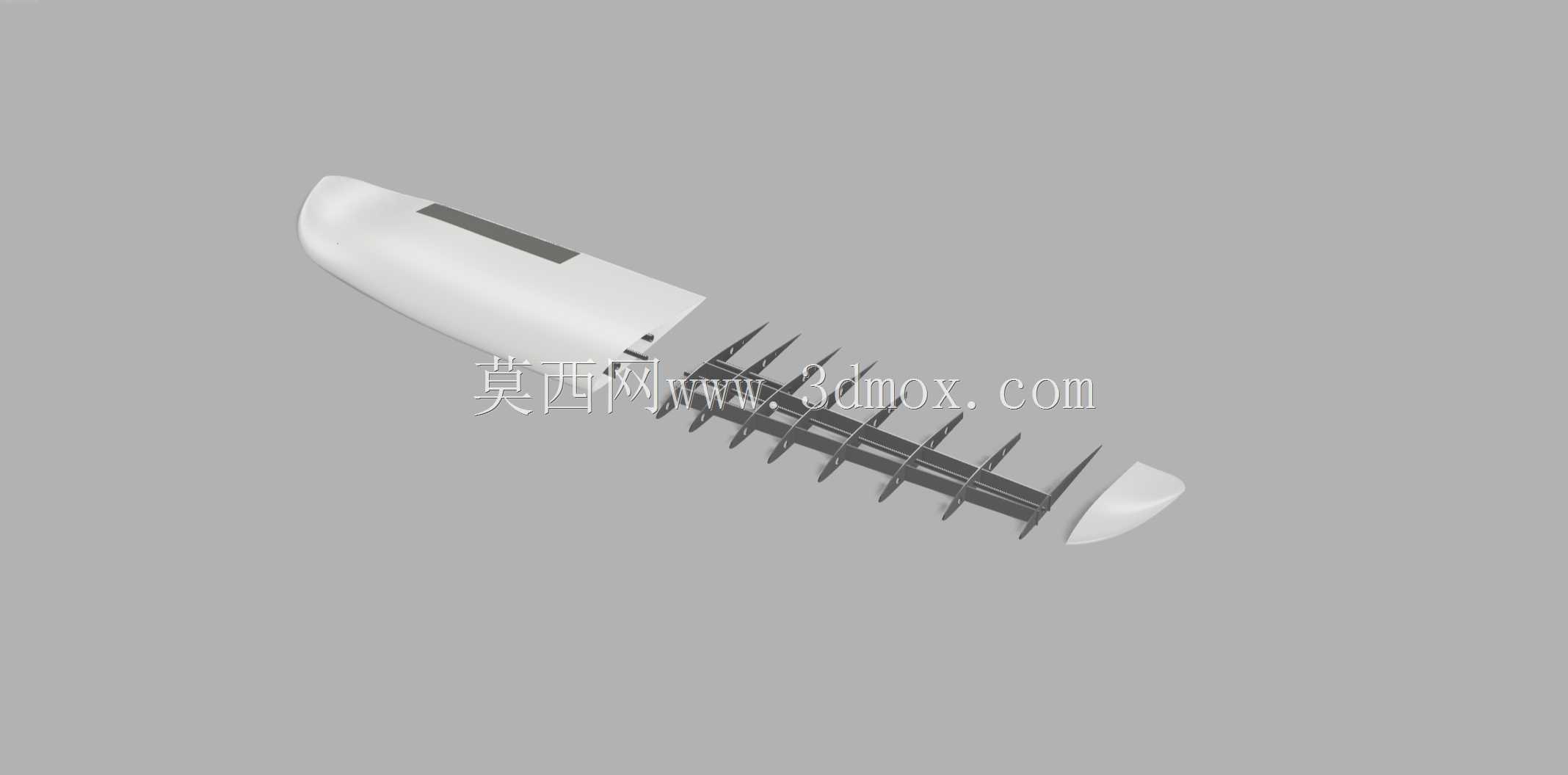

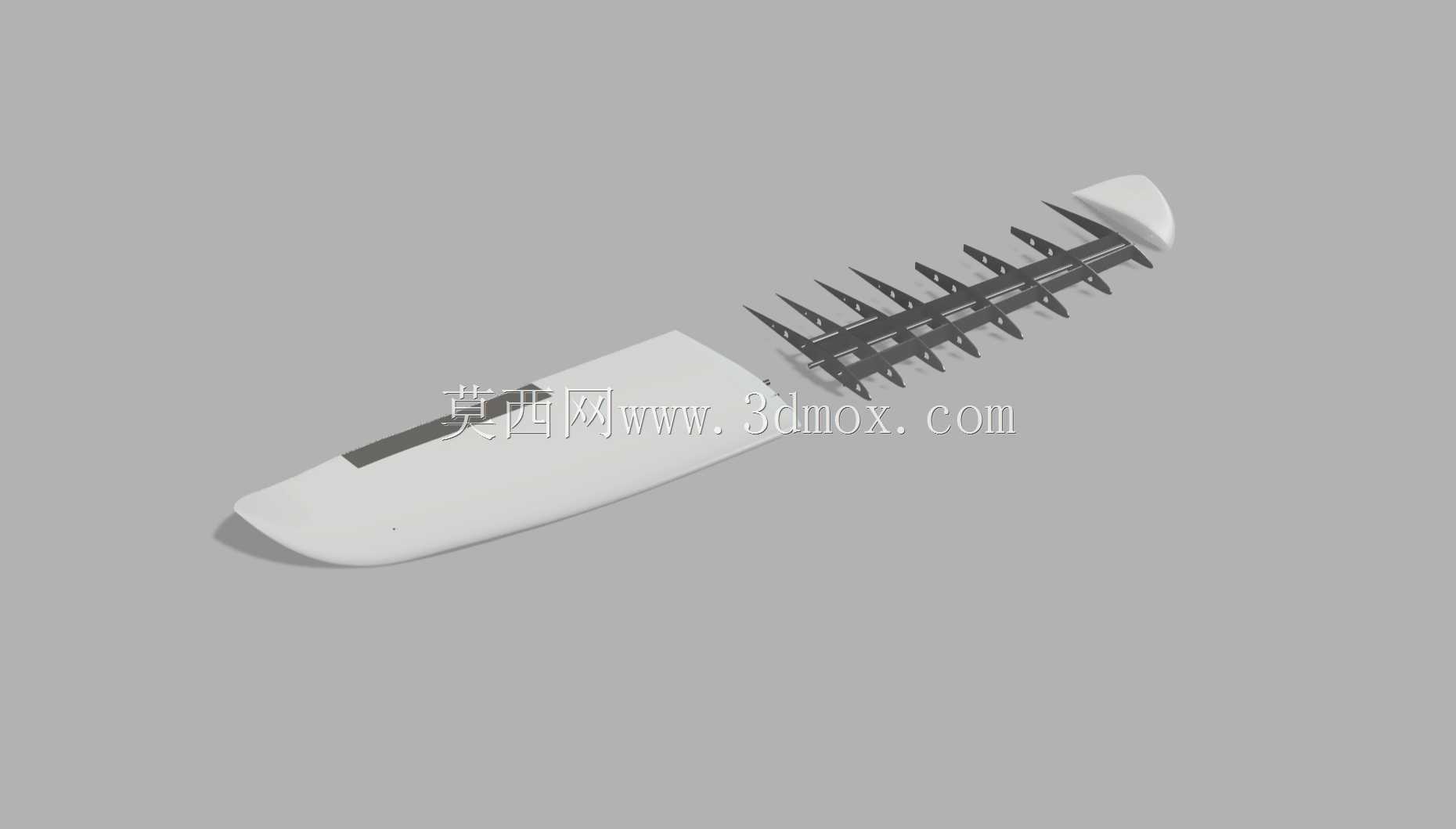

　　结构设计上，模型内部呈现典型的翼肋阵列布置。多片翼肋沿翼展方向依次排列，肋板外缘与翼型曲面保持一致，用于支撑蒙皮并维持机翼截面形状；翼肋之间通过纵向梁或桁条连接，形成连续的承力框架。弯曲弯矩主要由翼梁和上下蒙皮组成的盒段承担，剪力则通过梁腹板、肋板以及接头区域传递。后掠翼的特点使主梁并非垂直于机身轴线，而是沿后掠方向延伸，因此翼根接头处需要重点关注载荷方向转换，避免肋板局部受力集中。模型中骨架与蒙皮分离的表达方式，有利于工程师检查翼肋间距、梁条走向、蒙皮分块边界以及翼尖收形区域的装配关系。

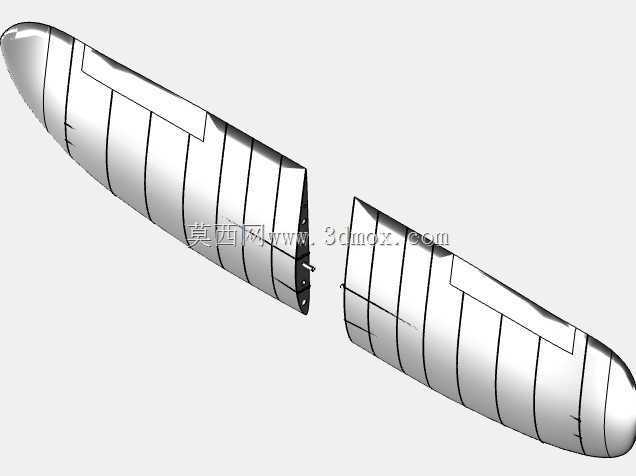

　　外形方面，机翼主体遵循Clark Y翼型的厚度分布，翼根到翼尖带有逐渐收窄和扭转的趋势，翼尖部分做了圆滑过渡，以减小翼尖涡带来的诱导阻力影响。蒙皮外表面保持连续光顺，没有明显突变，适合后续进行气动外形复核或导入仿真环境做升阻估算。内部骨架则采用镂空与阵列组合的形式，在保证翼型支撑点密度的同时去除多余材料，这对于以减重为核心目标的无人机机翼尤为关键。若进入实物制作阶段，翼肋间距需要结合蒙皮材料刚度确定：蒙皮较薄时，肋板间距过大会导致表面凹陷；肋板过密则会增加重量和装配工时。

　　安装边界主要集中在翼根区域。机翼需要通过翼根端面或主梁接头与机身中段连接，设计时应保证左右机翼的梁轴线、后掠角和安装角一致，否则会引起升力不对称或滚转趋势。翼根与机身结合处还要预留蒙皮搭接、螺钉固定或碳梁插接空间，模型中分离式结构便于观察翼根端部的开口范围和骨架对接位置。对于采用碳管主梁的机型，翼肋中心孔位、梁条高度以及翼根插接深度都需要统一协调；对于复合材料整体成型方案，则可依据该模型确定芯材分模面、蒙皮铺贴厚度以及后缘舵面铰接位置。

　　从建模思路看，先建立翼型截面曲线，再按翼展和弦长变化规律放样出机翼外曲面，能够保证气动外形的连续性；内部翼肋则通过在不同翼展站位截取翼型剖面、按材料厚度偏置后生成实体，使每片肋板与蒙皮内表面贴合。纵向梁条沿机翼后掠方向布置，与翼肋开槽位置对应，装配时可形成定位约束。后缘区域厚度较薄，是结构设计中容易出现刚度不足的位置，需要在肋板后缘、蒙皮搭接和舵面铰链附近加强；前缘区域则应保持圆润连续，以保证气流附着和抗碰撞能力。

　　整体来看，该模型不是单纯的外观机翼，而是把气动翼型、后掠布局、翼肋支撑、纵向梁系和蒙皮分块整合到同一套结构中。对结构设计人员而言，可据此开展翼肋排布优化、翼根接头设计和重量估算；对设备选型人员而言，可直观判断机翼内部是否有空间布置舵机、线束或小型任务设备；对三维建模从业者而言，该案例也展示了从翼型曲线到骨架装配、再到外蒙皮成型的完整航空部件建模逻辑。
