多连杆自适应柔性取送抓取机械手

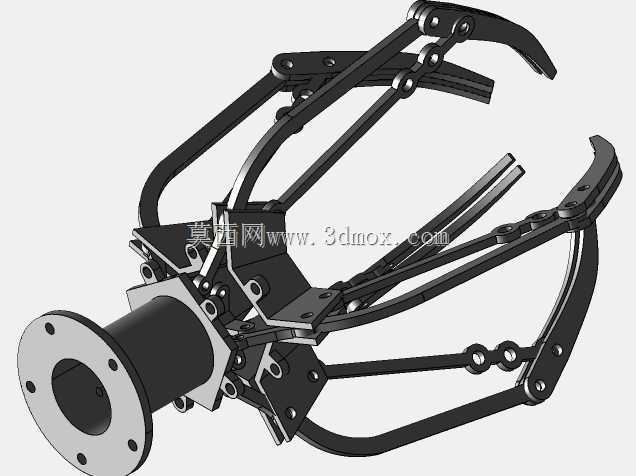

　　这套取送服务用抓取机构面向自动化产线中工件转运、箱体搬运、异形件上下料等场景，核心解决传统平行夹爪对不规则外形、不同直径工件适配性不足的问题。机构采用多组对称布置的四连杆夹持臂，围绕中心法兰座周向均布，驱动端收拢时各夹持臂同步向内回转，指尖形成包络式夹持轨迹，可自适应贴合圆柱、球体、多面体以及带外轮廓台阶的工件，接触点位随工件外形自动调整，无需针对单一工件更换夹指。

　　从结构布局看，根部采用标准圆形法兰连接面，法兰盘均布螺栓孔，可直接对接工业机器人第六轴、直线模组滑台或桁架机械手输出端，安装基准面与夹持中心同轴，换装时无需额外找正夹持中心。法兰后方预留驱动元件安装腔，可容纳直线气缸、电动推杆或液压缸，驱动推杆沿机构中心轴线运动，通过中部铰座将直线推力分解为各连杆臂的回转夹持力，传动链短，动力传递损耗小。

　　夹持臂采用双层连杆并联设计，每根夹指由主动摆臂、随动支撑臂、指尖夹持段组成平行四边形连杆回路，夹持过程中指尖段始终保持相对工件的趋近姿态，不会出现单支点夹爪翘起、打滑的问题。所有铰接回转位置均采用销轴配合铰孔结构，连杆之间预留装配间隙，可在销轴处加装深沟球轴承或自润滑轴套，降低反复开合动作的铰接磨损，适配高频次循环抓取工况。夹指内侧可根据被抓取工件材质更换橡胶垫、聚氨酯防滑垫或者V型硬质定位块，搬运金属毛坯时用硬质垫块保证定位精度，搬运易碎薄壁件时换软质垫增大接触面积、避免压伤工件表面。

　　设计阶段先确定目标抓取工件的直径包络范围，反推各连杆的杆长比例与铰接点位置：主动臂回转支点分布在中心座外圈，随动臂支点靠近驱动滑座，当推杆处于伸出极限位置时夹指完全张开，开口尺寸覆盖最大进料工件外径；推杆回缩至行程终点时夹指收拢到最小夹持直径，行程两端设置机械限位块，避免连杆机构越过死点造成卡滞。周向布置的多组夹指同步动作，对工件形成周向环抱约束，抓取偏心工件时各连杆受力自动均衡，不会出现单侧夹指受力过大变形的情况。

　　机构整体外形以中心法兰为回转基准，张开状态下最大外轮廓直径需提前匹配作业工位的安全通行空间，收拢状态下外径小于工件周边避让间隙，可深入箱体、料仓内部完成取件动作。中心座采用拼接式板件结构，各连杆安装座通过螺栓与中心筒体连接，加工时可分别完成板件激光切割、铰孔工序后再组装，不需要整体铸造复杂壳体，小批量试制成本低，后期维护时单独更换磨损连杆或销轴即可，无需整体报废夹爪。

　　实际选型配套时，根据工件重量核算驱动推力：连杆机构具备力放大特性，推杆输入推力经过连杆铰点力臂转换后，指尖输出夹持力可满足数公斤至数十公斤工件的搬运需求，配合机器人轨迹规划，可完成机床上下料、仓储码垛、物流分拣、热处理工件转运等多种取送作业，机构无复杂电控元件，纯机械连杆传动可靠性高，在多粉尘、少量切削液的工业现场环境下也能稳定运行。建模过程中所有铰接点按实际装配间隙设定运动副，可直接在三维环境中模拟全程开合动作，校验夹指运动轨迹是否与工件、周边工装发生干涉，验证连杆在极限开合位置的姿态是否合理，为后续出工程图、加工件制作提供完整的结构依据。
