轮式手推农用喷药施药作业设备

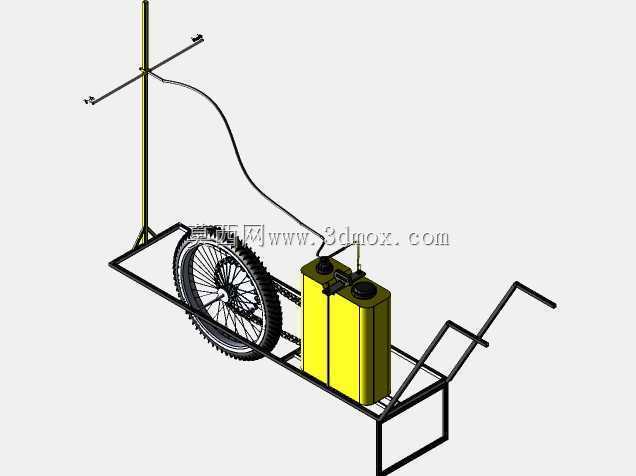

　　这套轮式手推施药设备的三维结构，围绕小块农田、果园行间、设施大棚与丘陵零散地块的植保作业搭建，没有采用大型自走喷药机的复杂动力与传动方案，而是把储药、行走、喷杆、管路和人工操控部件整合在一个简易焊接车架上，适配农户单人转场和短距离喷施的实际工况。设备前端布置单行走轮，轮体采用带辐条的充气轮结构，轮胎外缘保留防滑齿形，田间土路、垄沟边缘和轻度泥泞地面通过时，可依靠较大轮径降低滚动阻力；车架后部延伸出两根弯折手推柄，操作人员站在设备后方握持推进，转向时通过手推柄施加侧向力矩，使前轮绕接地区域偏转，狭窄田埂调头时不需要额外回转机构。储药部分采用双箱并列布局，两只黄色箱体坐落在车架中部框式承载区，箱体外形为带圆角的立式矩形容器，

　　顶部设置加药口与密封盖，侧面预留泵体连接接口；双箱结构既可以分装清水与药液，也可连通使用以增加单次载液量，箱体底部通过托架和压带固定，避免推行中因液面晃动产生位移。喷杆组件竖立在车架前部，立杆采用薄壁圆管，底部插入车架套筒并由横向销钉锁止，上部伸出横置喷杆，横臂两端安装喷头座，软管从药箱经手动加压泵沿立杆走向连接至喷头，管路在转弯处保留弯曲余量，避免推行振动造成接头拉扯。手动加压泵布置在药箱上方，泵体与箱体接口同轴安装，操作件靠近手推柄一侧，作业人员可在行进中间歇加压，使药箱内部或管路形成稳定喷雾压力；喷头朝向作物冠层，横臂展开后可覆盖一定喷幅，针对矮秆作物、蔬菜苗床或葡萄架下区域，可通过调整横臂角度改变雾滴投射方向。

　　车架主体由矩形钢管和圆管焊接而成，下部为矩形底框，药箱承载区设置横向支撑梁，前轮位置保留叉形安装空间，后部手推柄通过斜撑与底框连接，整体受力路径清晰：药液重力经箱体托架传到底框，推行冲击经前轮轴和车架焊缝分散，喷杆立杆承受的侧向风载则由底部套筒和斜撑共同约束。从安装边界看，单轮位于车架前侧中轴线，设备静止时依靠后轮区域框架和手推柄辅助支撑，加注药液后重心落在前轮轴线与后侧支撑点之间，推行时操作人员只需承担少量平衡力矩；药箱顶部加药盖需保留开启空间，喷杆横臂展开后两侧不能与大棚立柱、果树枝条发生干涉，手推柄末端高度按成人站立推送姿态设定，管路接头处留出扳手操作空间，便于日常拆卸清洗。该结构没有复杂钣金覆盖件，零件数量少，焊接后即可完成主体装配，适合小规模植保作业中对低成本、易维护施药机械的选型参考，也可作为手推式农用喷洒设备结构设计、管路布置与人机操作校核的三维建模参照。
