双工位零点定位夹紧基座结构

　　这套双工位零点定位夹紧基座主要面向自动化产线、加工中心柔性工装以及多品种小批量零件的快速换装场景。现场使用时，工件或随行托盘通过定位销与夹紧单元完成对接，基座内部的夹紧机构将托盘拉紧，使工件在一次装夹后即可进入铣削、钻削、检测或装配工序，减少反复找正、对刀和拆装压板所占用的停机时间。

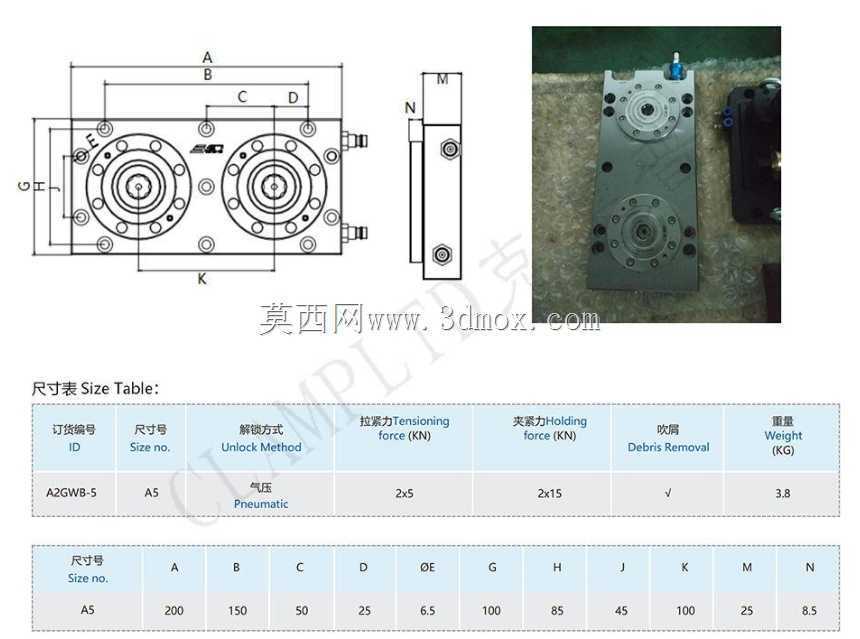

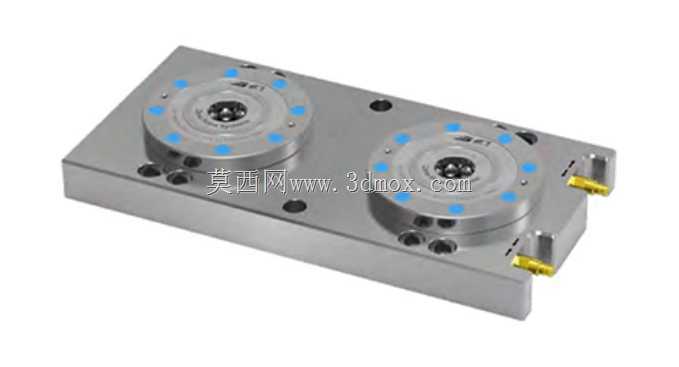

　　从结构布置看，基座采用长方形板式本体，两个定位夹紧单元沿长度方向并列设置，适合承载尺寸较长、需要双点约束的托盘，也可以同时服务两个较小工件。每个定位单元外圈布置多组紧固螺钉，用于将夹紧模块固定在基座上；中心区域设置定位孔与拉紧接口，承担径向定位和轴向锁紧。托盘落下时，定位面先接触并完成粗定位，随后夹紧力将托盘向基准面拉合，使重复定位依赖机械配合面而不是操作者经验，这对夜班无人化加工、机器人上下料以及多工序流转尤其重要。

　　设计这类基座时，首先要处理的是刚性与基准稳定性。板式本体需要承受切削力、夹紧反力和托盘偏载，因此安装孔围绕两个定位单元分布，既用于将基座固定到机床工作台或桁架工位上，也让受力路径尽量短。双夹紧点之间的间距决定了托盘抗倾覆能力，间距过小会使长工件在端部受力时产生摆动，间距过大则会增加基座尺寸和成本。建模时需要把定位单元中心距、基准面高度、安装孔位、侧向气路接口以及托盘轮廓干涉范围一并表达清楚，不能只建外观实体。

　　功能特性上，该结构强调“定位”和“拉紧”分离又协同的思路。中心定位副负责限制水平方向位移，端面贴合负责控制高度和姿态，内部夹紧机构提供向下拉力。侧向可见的管路接口说明夹紧动作可接入气动或液压控制系统，与设备按钮、PLC输出或机器人信号联动。实际选型时，要结合工作台T型槽间距、托盘规格、切削载荷和换料节拍确认接口压力、夹紧行程以及允许的偏心负载；若用于高去除量加工，还应校核基座厚度、螺钉规格和定位单元周围支撑区域，避免夹紧点附近出现局部变形。

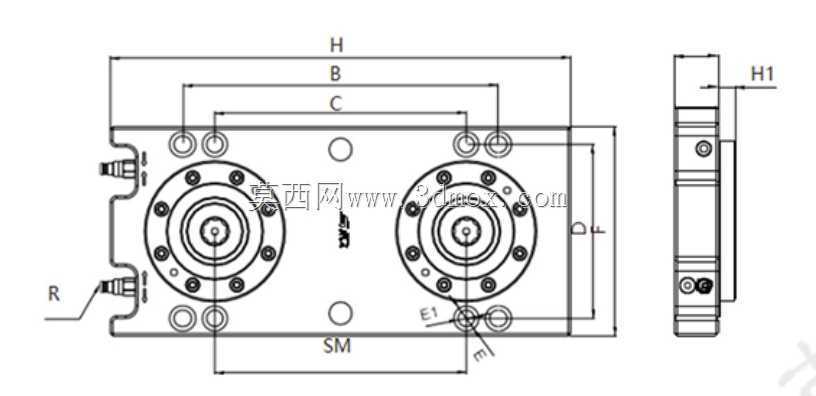

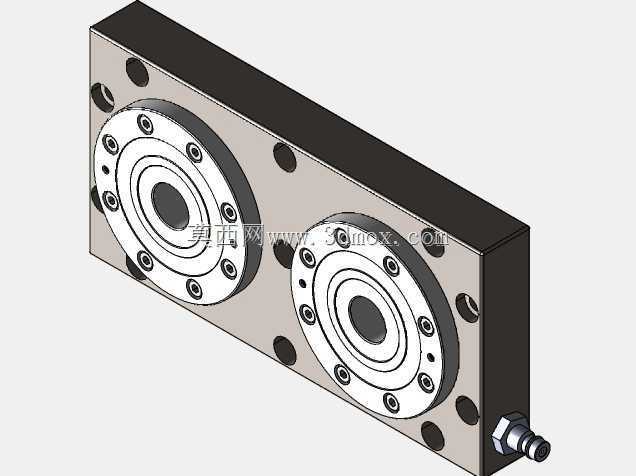

　　外形与安装边界方面，长条形本体适合布置在卧式、立式加工中心工作台或自动化工位板上。底部安装面应保持平面度，周边沉孔或通孔位置需要避开内部气路；两个定位单元的顶面构成主要工作基准，装配后应保证等高。模型在三维环境中可用于检查托盘下降轨迹、机械手放料空间、侧向接头插拔距离以及刀具接近角度。对于夹具设计人员来说，这类组件不是单独的装饰件，而是把工件基准、机床工作台和自动化输送系统连接起来的工艺接口，结构细节直接决定换型速度、定位一致性和连续生产稳定性。
