双工位气动液压零点定位夹紧基座

　　这套双工位零点定位夹紧基座，是面向批量机加工产线快换需求开发的工装定位单元，在精密零件铣削、CNC加工中心上下料、多工序工件转序、自动化产线托盘接驳场景中应用十分广泛。传统机加工装夹环节，操作人员每次更换工件都需要反复打表找正、调整压板位置，单批次工件换装往往要占用设备大量待机时间，小批量多品种换产时辅助工时占比甚至能超过三成，零点定位系统的核心作用就是把工件的定位基准在预装工位一次性校准完成，后续装入机床工位时仅靠锁紧机构即可自动完成微米级基准重合，完全省去机内找正步骤。

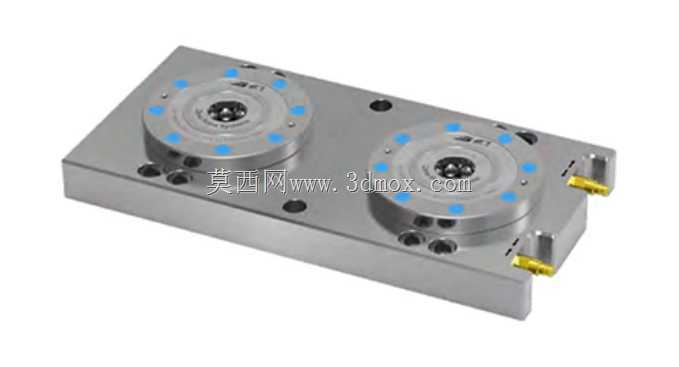

　　这套基座采用并排双定位点布局，两个定位锁紧单元集成在同一块整体安装底板上，既可以同时装夹两个同规格小型工件实现双工位并行加工，也可以配合大尺寸托盘的两个定位销孔，承载长条型、大跨距工件的装夹需求，避免单点定位带来的工件悬臂翘曲问题。基座同时兼容气动解锁与液压锁紧两种驱动逻辑，车间现场可根据现有动力源配置灵活选择接入方式：气动方案适配常规机台的压缩空气管路，解锁动作响应速度快，适合频繁换产的轻型加工场景；液压方案锁紧力输出更大，在重切削、大余量铣削工况下能提供足够的夹紧刚性，避免工件受切削力冲击出现位移。底板本体预留了碎屑清理气路接口，加工过程中可定时通气流，把定位锥面缝隙里残留的切屑、切削液杂质吹除，防止铁屑垫在定位贴合面上导致基准偏移，长期使用也能维持定位精度稳定。

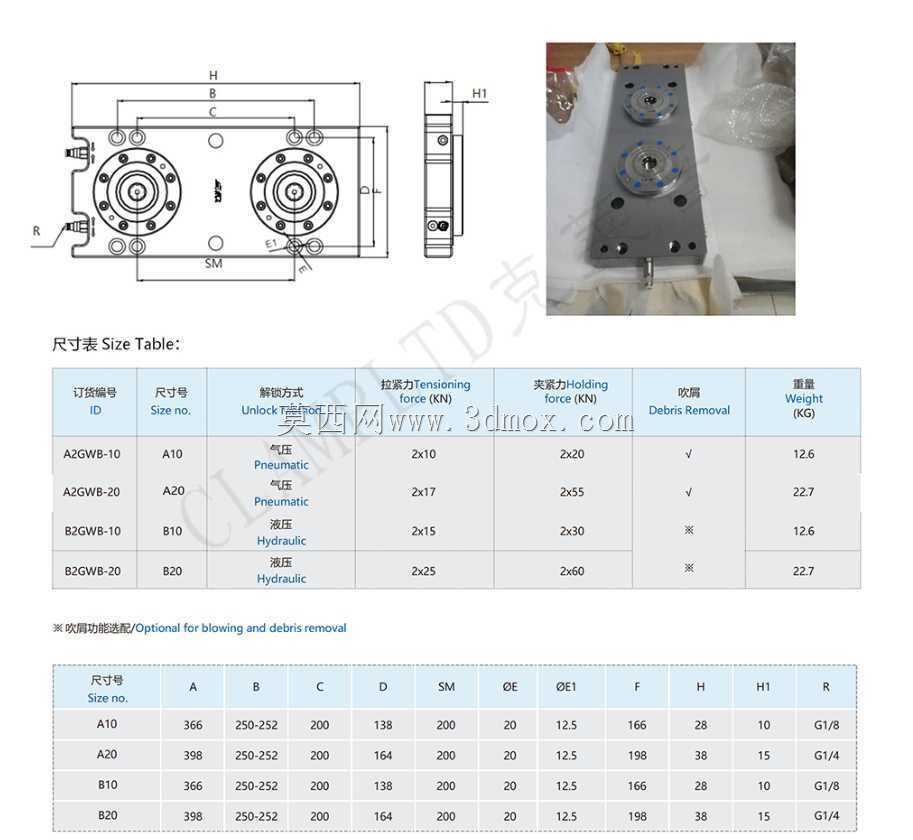

　　从安装边界来看，底板整体为长条形矩形结构，底板四周均匀布置了沉头安装孔，可直接穿过内六角螺栓固定在机床工作台T型槽或者专用工装托板上，安装孔位跨距经过标准化匹配，兼容主流加工中心的工作台槽距规格。定位单元的核心配合面采用锥面自定心结构，托盘上配套的定位销插入基座锁紧口时，锥面会自动导正消除配合间隙，锁紧后钢珠均匀环抱定位销颈部，实现零间隙刚性连接。图纸附带的尺寸参数表中标注了不同规格型号的外形跨距：A10规格底板长度方向安装孔距为366mm，宽度方向孔距200mm，定位单元中心间距250-252mm，底板总厚度28mm，侧边气路接口采用G1/8管螺纹，现场接气管时可直接匹配标准快插接头；A20、B10规格的锁紧力、解锁力参数对应不同负载等级，选型时可根据工件加上托盘的总重量、切削进给冲击力来匹配对应型号。

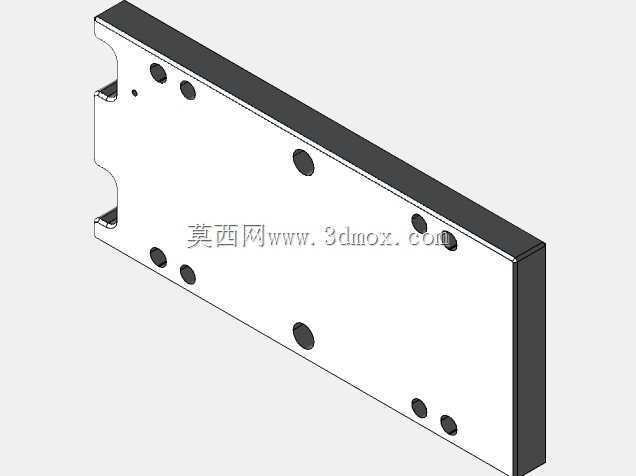

　　设计阶段做三维建模时，需要重点核对几个干涉风险点：首先是底板底部安装沉孔的深度要和所选内六角螺栓的长度匹配，螺栓锁紧后端面不能高出底板上表面，避免托盘放置时出现垫起间隙；其次是侧边气路接口的伸出位置要预留出气管弯折空间，靠近机床防护罩内壁的一侧要确认气管插拔操作空间，避免基座装入工作台后接头被侧壁挡住无法接气；另外两个定位单元的顶部端面要保证和底板底面平行，建模时要把锁紧状态下钢珠的伸出位置、解锁状态下钢珠回缩的让位空间都模拟出来，防止托盘上下料过程中和锁紧机构发生刮擦。基座侧面还设计了定位基准刻线，安装到机床工作台时可以快速对齐工作台轴向方向，初次装夹校准一次基准之后，后续所有替换托盘都能直接复用这个坐标系，大幅简化多批次工件的坐标对刀流程。在自动化产线应用中，这套基座还可以配合桁架机械手实现托盘自动抓取投放，锁紧状态可通过气路压力信号反馈给机床控制系统，确认夹紧到位后才启动加工循环，杜绝未锁紧就启动主轴的安全隐患。
