长条形板材固定带夹夹持工装

　　这款长条形带夹是面向薄板类工件装夹场景开发的压紧固定件，整体采用长方体块状基体结构，在自动化装配工位、小型工装治具台、钣金试样固定架以及实验室板材测试装夹环节都有很高的适配性。日常产线里处理带预制螺纹孔的薄板时，常规平压板要么需要额外搭配多组垫块调整高度，要么压紧点覆盖范围不足，薄板在受侧向力时容易出现翘边、移位，这款带夹的长槽开孔设计刚好解决了这类痛点。

　　从结构布局来看，基体一端开设圆形通孔，另一端加工沿长度方向延伸的长腰型槽，两个开孔分别承担不同的安装功能：圆孔侧可作为定位端，穿入紧固件后限制夹块的转动自由度；长腰槽侧作为可调压紧端，锁紧螺钉可以沿着槽的走向在较大范围内调整位置，不需要在工装底板上密集加工阵列螺纹孔，就能适配不同宽度、不同安装孔距的板材固定需求。实际调试工装时，操作人员只需要松开腰槽侧的锁紧件，滑动夹块改变压紧点的跨距，对准板材上1/4-20规格的预制螺纹孔后再锁紧，就能快速完成装夹，大幅减少工装改制时的钻孔、攻丝工作量。

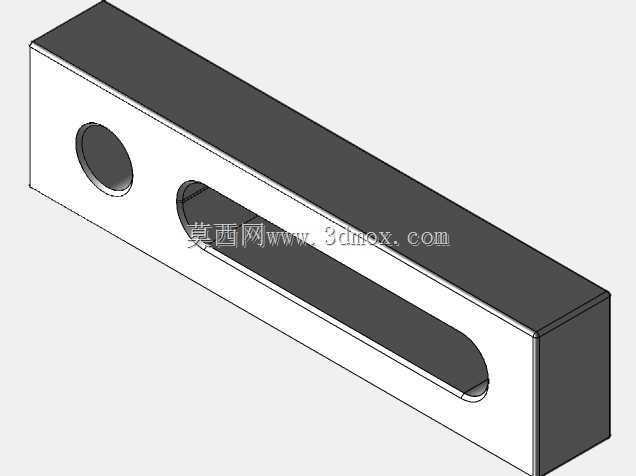

　　外形尺寸上，夹块本体厚度为0.375，宽度为0.625，整体长度达到2.5，狭长的块状轮廓让它可以深入工装的狭窄避让空间，在多工件并排排布的装夹工位里，相邻夹块之间不会发生干涉。厚度方向的尺寸经过匹配设计，压紧时夹块底面和被固定板材表面完全贴合，不会出现局部点接触压伤薄板表面的情况；0.625的宽度既保证了压紧接触面积，让压强分布均匀，又不会过多占用板材上方的操作空间，后续在板材上进行装配、检测、点胶等工序时，夹块不会和作业工具发生碰撞。

　　设计过程中首先考量的是装夹的受力路径：当腰槽端的螺钉向下锁紧时，夹紧力沿着夹块本体从锁紧点传递到下方板材，长条形的基体拥有足够的抗弯截面模量，锁紧时夹块不会发生明显的弯曲变形，即使在频繁拆装、反复锁紧的使用场景下，也能保持压紧面的平面度。圆孔和腰槽的孔边都做了适配紧固件的间隙设计，穿入螺钉后不会出现卡滞，腰槽的两端做了圆弧过渡，既避免了应力集中在槽的尖角位置，也让螺钉滑动调整时更加顺畅，不会在槽边出现刮擦螺纹的问题。

　　在不同的应用场景里，这款带夹的使用方式非常灵活：单组使用时可以压住板材的单侧边缘，配合另一侧的定位挡块完成薄板的限位；两组对向布置时，可以从板材的两个侧边同时压紧，固定大尺寸薄板时能保证整个板面平整贴合工装基准面；多组沿板材长度方向排布时， even长条形的钣金件在受到加工振动时也不会出现局部窜动。和传统的固定式压块相比，可调腰槽的设计让同一个夹块可以适配多种不同孔位的板材，不需要为每一款新产品单独制作专用压块，中小批量多品种的产线切换型号时，工装准备时间能大幅缩短。

　　建模过程中需要重点管控几个配合边界：首先是长腰槽的宽度尺寸，要和配套的1/4-20螺钉杆部留出合理的滑动间隙，间隙过大会导致锁紧时夹块偏移，间隙过小则调整滑动阻力过大；其次是夹块上下两个大平面的平行度，直接决定压紧后板材的贴合精度，建模时两个平面的公差要按照工装夹具的配合要求设定；圆孔的中心到夹块端面的距离、腰槽的有效调节行程也要和整体长度匹配，保证在最大调节位置时，夹块仍然有足够的实体强度承受锁紧力，不会在槽的末端出现断裂风险。夹块的棱边位置可以根据使用需求做小倒角处理，去除加工后的锐边，避免操作人员安装时划伤，同时也不会影响夹持面的有效接触面积。

　　这类带夹不仅可以用在板材固定场景，在工装台面上固定导轨、小型传感器安装板、线束固定板等薄型零部件时同样适用，长条形的结构让它的压紧力分布更加线性，不会像小型圆形压块那样在薄板表面留下压痕。针对需要频繁调整装夹位置的试制车间，这款结构简单、调节范围大的带夹是通用性极强的基础工装配件，三维建模时完整还原了开孔特征、实体轮廓和各部分尺寸比例，结构工程师可以直接将其调入工装装配体，匹配对应的紧固件完成整套治具的布局设计，提前验证夹块和周边工装部件的干涉情况，减少后期实物装配时的整改工作量。
