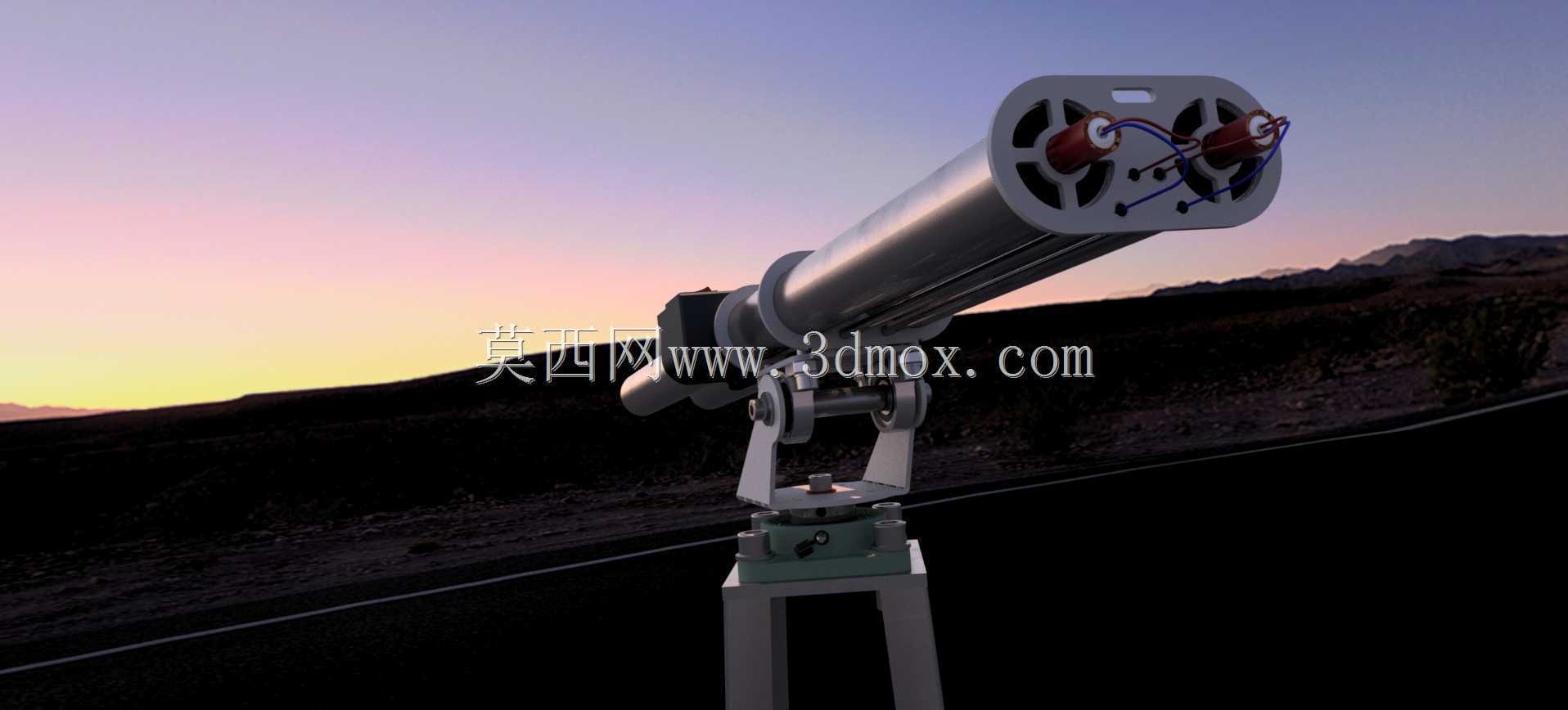

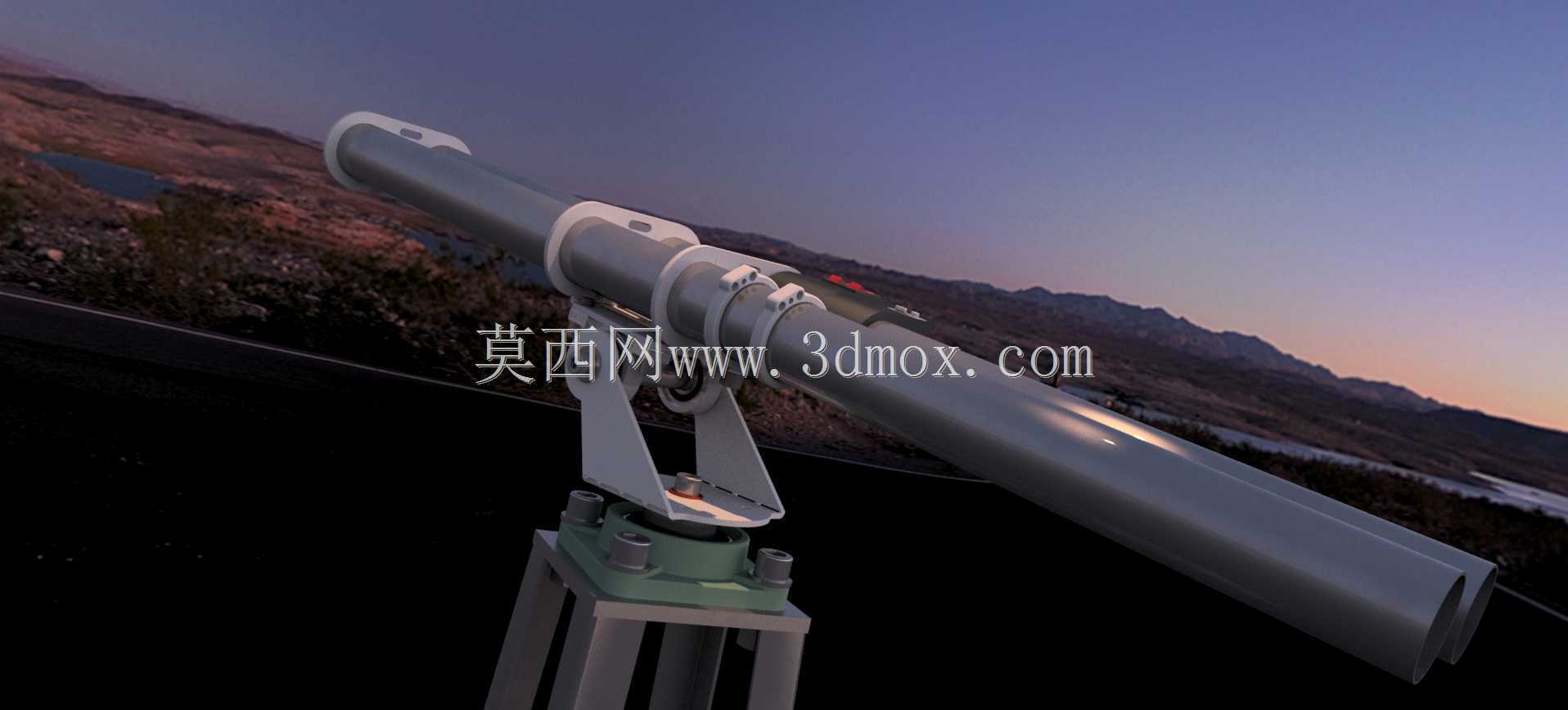

双管电点火发射架俯仰回转支撑结构

　　该结构围绕双管并行发射、电点火触发和姿态可调三个核心需求展开，整体由上部双管承载组件、中部俯仰铰接机构、下部回转支座以及三脚架式落地支撑组成。上部承载组件采用端面封板与两根平行长管组合的方式，封板上预留管体定位孔、点火元件安装位和走线空间，使发射管在轴向保持平行，在径向受到约束。端面区域还布置了接线端子、绝缘间隔和紧固件位置，便于将外部触发信号引入点火元件，同时避免相邻通道之间发生干涉。

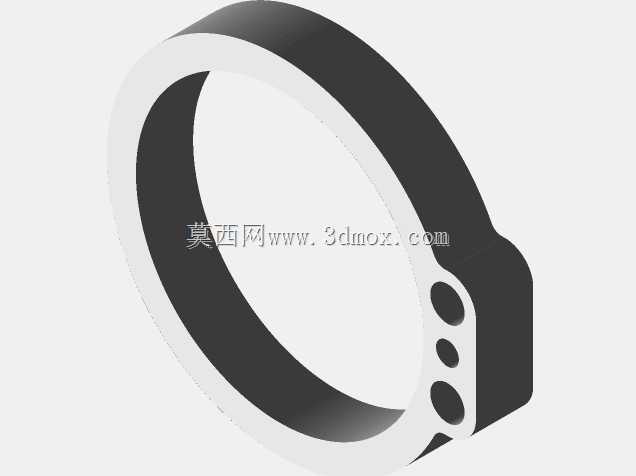

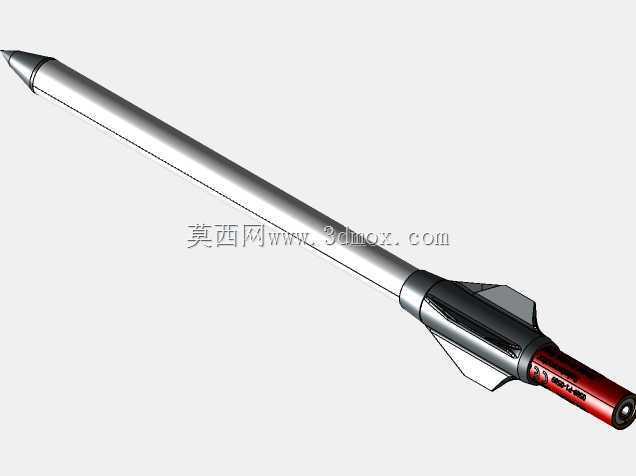

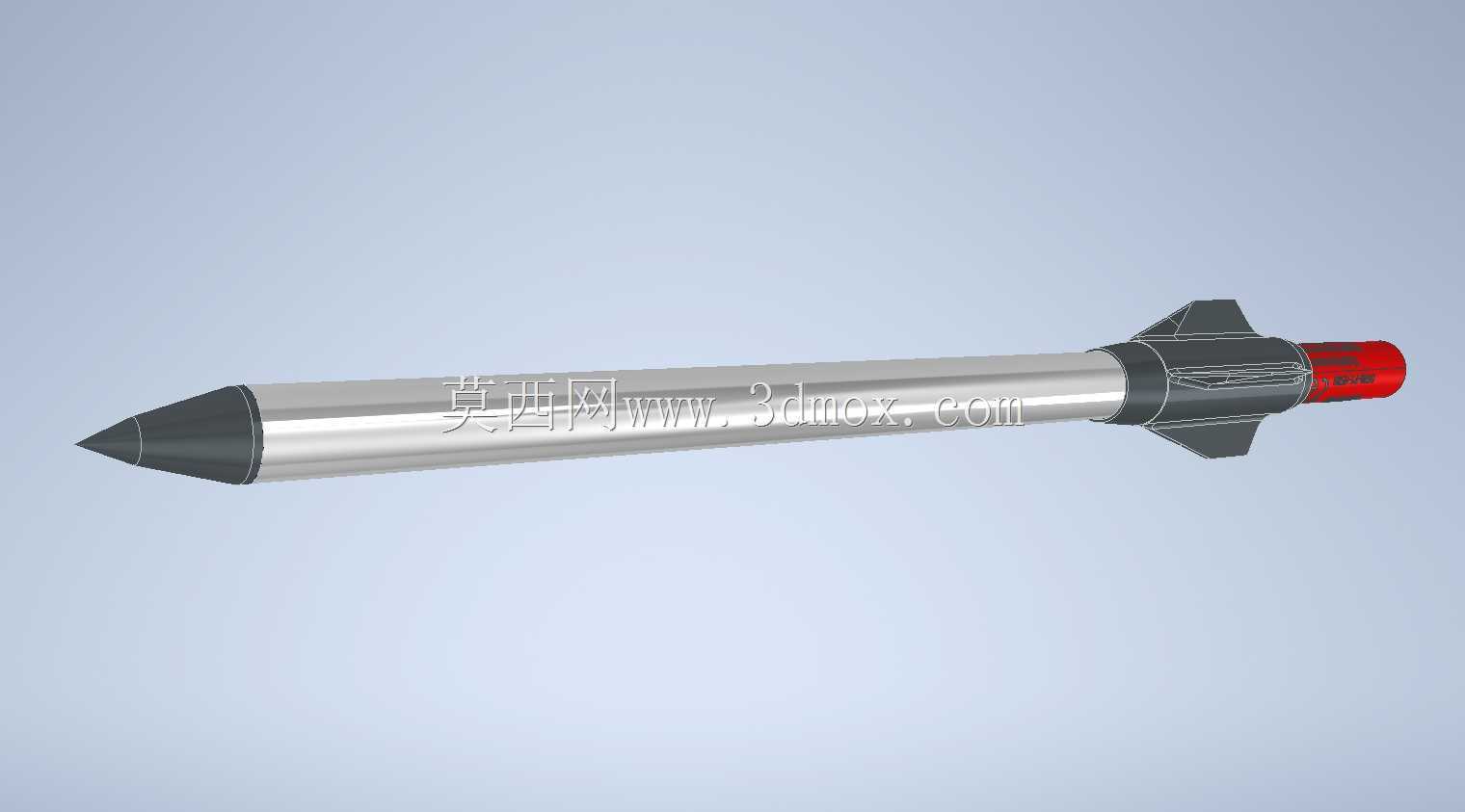

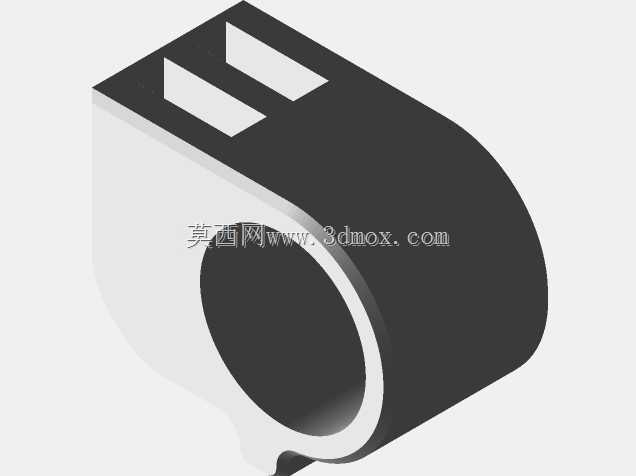

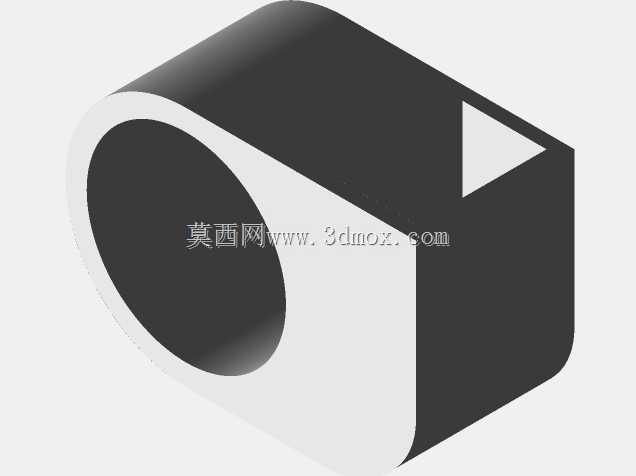

　　从实际使用场景看，这类装置更接近靶场演示、教学实验、节庆烟火发射或户外模型试验中的定向发射支撑设备。它的价值不在于单纯还原外形，而在于把发射方向、俯仰角度、支架稳定性和操作安全性转化为可检查的机械结构。双管布局可以支持两次连续发射，也可根据试验需求分别控制两路点火信号；平行管体保证初始弹道方向一致，便于对比不同装填状态下的发射效果。前端封板既承担管端定位，又为点火线路提供集中安装面，后部管体则通过抱箍或支撑块与横梁连接，形成多点约束，减少悬臂状态下的晃动。

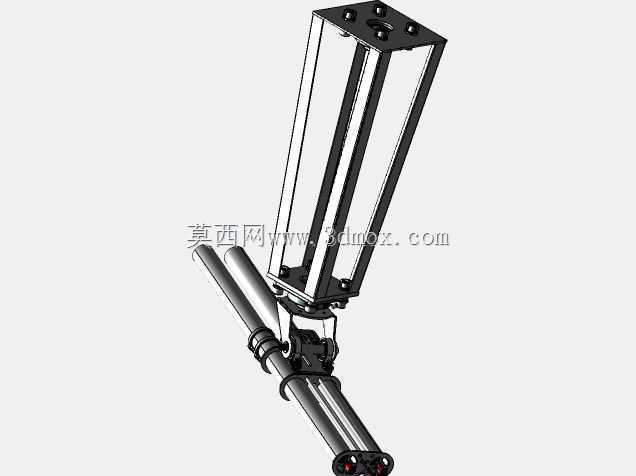

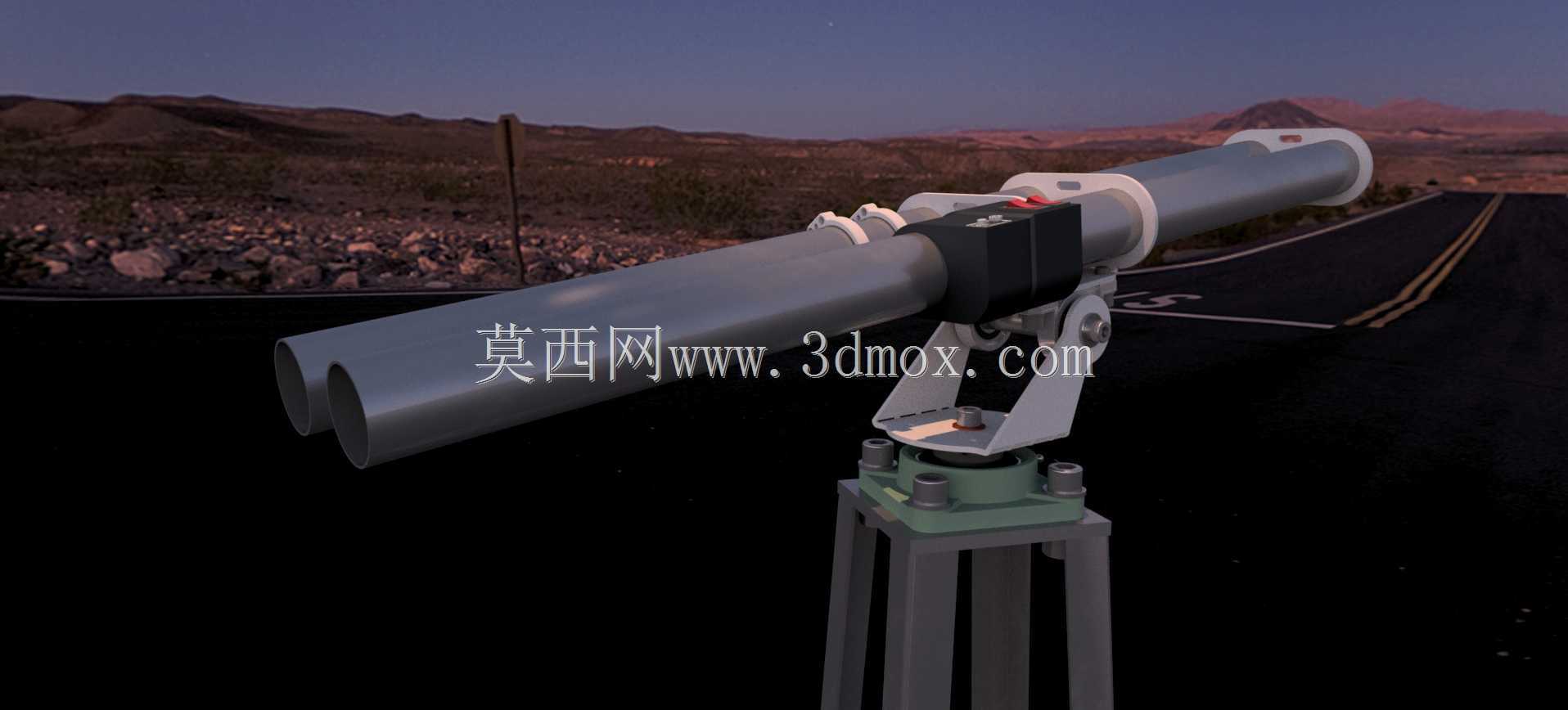

　　俯仰部分采用两侧支耳与横轴配合的形式，发射管组件能够绕横轴进行角度调整。支耳下方设置升降螺柱和锁紧件，通过改变支撑点高度来微调仰角，调整完成后再由紧固件锁定。这种方案结构直观，维护方便，适合需要频繁改变发射角度的试验场合。横轴位置尽量靠近发射组件重心，可降低调节时的操作力，也能减小锁紧后受到的翻转力矩。两侧支撑面保持同轴度，是俯仰机构设计中的关键；若支耳孔位偏差过大，转动时会出现卡滞，锁紧后也容易产生附加应力。

　　回转功能集中在下部支座。底座上方设置可旋转盘面，盘面与固定座之间通过中心轴和周向限位结构连接，能够在水平方向改变发射朝向。底座下方延伸出三条支腿，支腿向外展开形成稳定支撑多边形，支腿端面落在地面后可承受发射时的后坐与振动。对于这类轻型发射架，支腿跨距比单纯增加重量更重要，较大的支撑边界可以显著降低倾覆风险。若在硬质地面使用，支腿下端可增加垫脚以增大接触面积；若在草地或沙土地使用，则可通过尖脚或压重方式提高抗滑移能力。

　　外形边界上，长管组件构成设备的主要长度方向，前端封板宽度略大于双管外径，留出点火元件和接线空间；中部支架高度服务于俯仰角范围，过低会限制大仰角时管尾与底座的间隙，过高则会抬高重心。三维结构设计时需要重点检查管体在最低俯角和最高仰角下是否与支耳、螺柱、底座发生碰撞，还要检查点火线路在转动过程中是否被拉扯。双管中心距应兼顾管体安装、线缆弯曲半径和端面元件布局，不能只按外观比例确定。

　　建模思路上，可先建立发射管轴线和俯仰转轴、回转轴三条关键基准，再沿基准布置封板、抱箍、支耳、升降螺柱和底座。封板适合用草图孔位加拉伸切除表达，管体采用薄壁圆筒特征，支架板件通过折弯或焊接件思路拆分。点火元件部分应保留端子、导线走向和安装孔，即使不做详细电气原理，也应让结构工程师看清线路与机械件的空间关系。紧固件位置不宜省略，因为装配时工具可达性直接影响现场维护效率。

　　功能特性方面，该结构强调可调、可锁、可拆和可检查。俯仰调节用于改变发射角，回转调节用于改变水平朝向，双管并行用于提高连续作业效率，电点火安装位用于远离发射口进行触发操作。支架的开放式布局使管路、线路和锁紧件都暴露在易观察位置，试验前能够快速确认销钉、螺母和接线状态。对于模型设计与机械结构学习而言，该作品完整呈现了从执行端、姿态调节端到落地支撑端的层级关系，也体现了轻型发射设备在稳定性、角度调节和安全间距之间的平衡方法。
