电力变压器机身剖视承载框架结构

　　这套剖视结构面向油浸式或干式电力变压器的机身承载段开发，把外层防护筒体、内部支撑骨架与端部连接边界完整剖开呈现，现场安装、检修培训和结构方案评审时，可直接用来核对绕组外围空间、加强件布置与油路/风道预留位置。整机筒体按200毫米直径、200毫米轴向长度设定包络，属于中小型配电变压器或试验样机的机身段尺度，端部整圈法兰预留密集螺栓孔，既可以和上下节油箱、端罩拼接，也能在样机台架上通过螺栓固定到支撑基座，安装时法兰端面需贴合密封垫，螺栓按对角顺序预紧，避免筒体局部受剪变形。

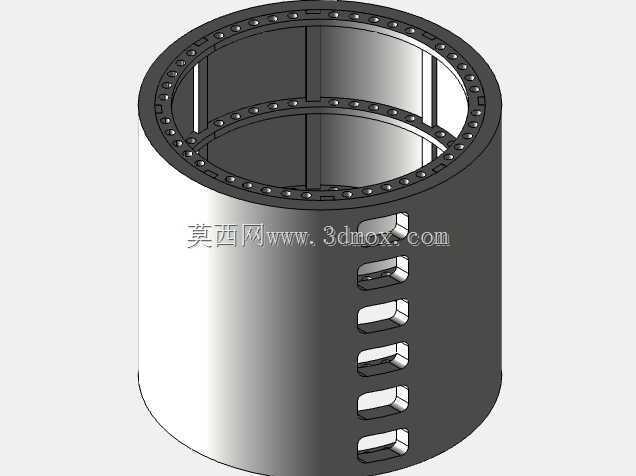

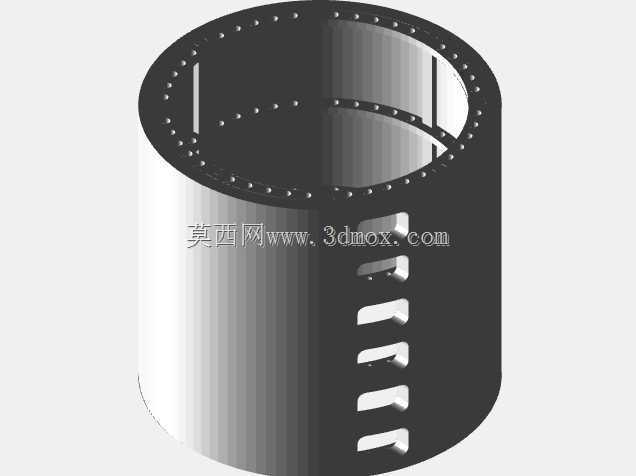

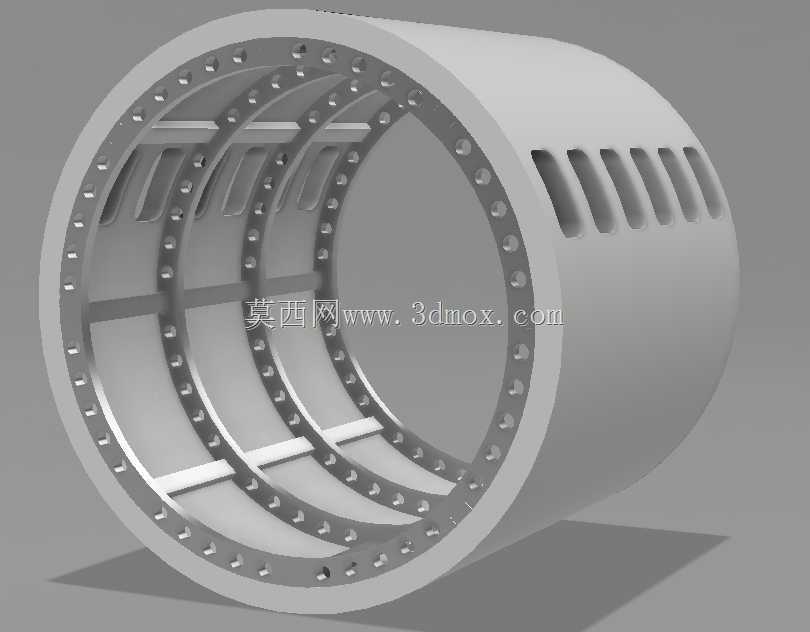

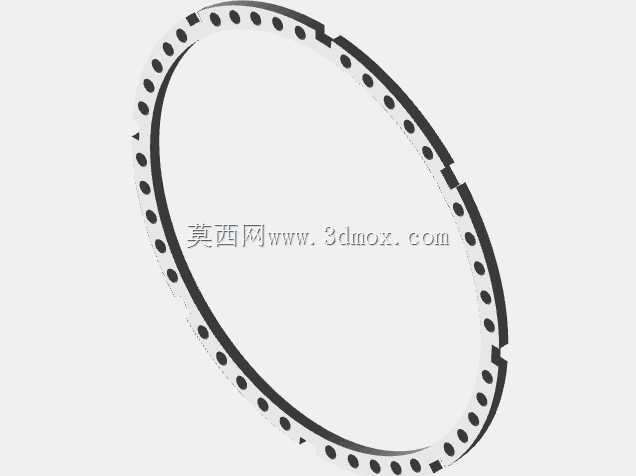

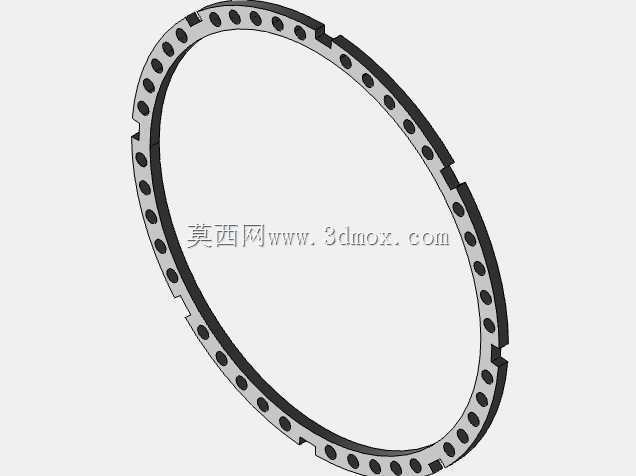

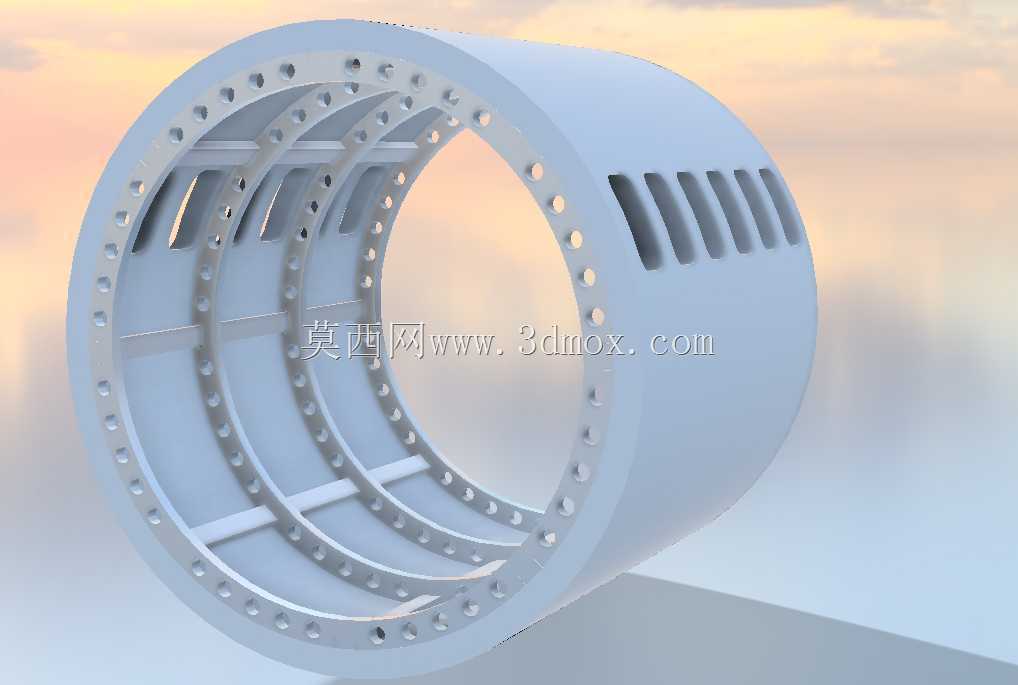

　　内部骨架采用4道环形框架搭配8根轴向桁条的布局，环形框架沿筒体轴向均匀分布，承担径向定位与截面抗失稳作用，桁条沿周向均布、贯穿各道框架，把绕组、铁芯组件的自重与运输冲击载荷传递到两端法兰；框架与桁条之间形成规整的分格空腔，油浸工况下这些空腔构成冷却油的轴向流通通道，干式工况则可引导冷却风沿机身表面贯通，避免局部热点积聚。筒体侧壁开设的一排轴向长槽为通风/观察窗口，剖开展示后可直接看到内部骨架与绕组的相对位置，实际装配中长槽边缘需做翻边或倒角处理，既提升筒体局部刚度，也防止检修时划伤绝缘件。

　　设计思路上优先保证机身的径向刚度与装配工艺性：环形框架采用等截面环板，开孔位置避开桁条连接焊缝，桁条选用矩形截面型材，抗弯模量在轴向受载时更稳定；所有骨架件在建模时按可打印拆分思路处理，单件尺寸适配常规增材制造设备的成型仓，拼接处预留定位止口，样机试制阶段可直接打印出剖视件用于教学演示，量产时则可替换为钢板焊接或型材铆接结构。端部法兰的螺栓孔数量与节距按通用变压器端盖接口匹配，孔位公差控制在自由穿装范围，法兰背面预留密封面加工余量，焊接后整体精加工端面，保证多节筒体拼接时的同轴度。

　　从应用场景看，该结构既可以作为10kV级配电变压器的机身外壳承载段，也可用于实验室变压器原理样机、教学剖视教具；运输过程中，内部桁条框架可约束绕组轴向窜动，短路工况下框架能承受绕组电动力产生的径向扩张载荷，避免筒体鼓胀。检修维护时，拆开端部法兰即可沿轴向抽出内部芯体，剖视结构本身也能帮助运维人员快速识别油路走向、支撑件受力路径，在新机型方案设计阶段，工程师可在此骨架基础上调整桁条数量、框架间距，匹配不同容量变压器的重量与散热需求，外层筒体壁厚、长槽开孔率也可根据防护等级与通风量要求灵活改动，整体结构模块化程度高，改型时无需重新设计端部连接接口。
