燃气轮机CFD仿真用燃烧室三维结构

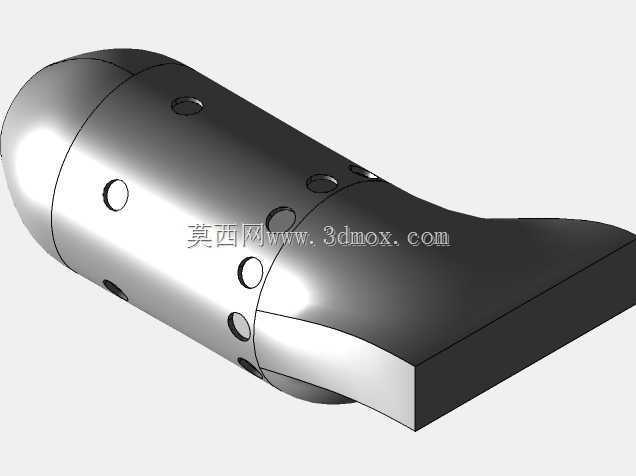

　　该结构面向燃气轮机及小型燃烧装置的数值模拟前置建模需求，主体采用回转段与平直出口段衔接的构型，并非单纯外观件，而是围绕燃烧组织、流场约束和边界提取搭建的几何载体。筒身沿周向与轴向布置多组开孔，分别对应进气、掺混、观测或喷嘴安装接口；前端圆弧封头可引导来流平顺进入腔体，避免直角转折造成局部网格质量骤降，后端平直段则为出口边界截取、压力监测面布置提供稳定区域。

　　在实际工程中，这类几何常用于燃烧室冷态流场、喷雾混合、温度分布及压降特性分析。建模时需要保证孔位相对位置、筒体曲率和出口过渡面连续，否则在划分流体域时容易出现碎面、重叠面或非流形边，直接影响后续网格生成与求解收敛。筒壁上的孔径差异并非装饰特征，通常承担一次空气进入、二次空气掺冷以及壁面冷却等功能，孔间距和开孔角度会改变回流区形态，进而影响火焰稳定与出口温度均匀性。

　　从设计思路看，圆弧筒体适合承受内外压差，平直出口段便于与下游涡轮导叶或试验段对接；侧向渐扩过渡能够在有限长度内完成流通截面变化，降低突然扩张带来的流动分离风险。各安装孔保留凸台或平整贴合面，可在装配校核中检查喷嘴、点火装置、传感器和管路接头的干涉情况。对于仿真人员，模型既需要保留影响流动的关键特征，也应在不改变流道拓扑的前提下清理无关毛刺，使流体域抽取更加可控。

　　安装边界方面，筒体轴线与出口段中心关系需保持明确，端部法兰或对接面可作为轴向定位基准；周向孔位应以同一基准角展开，避免装配时喷嘴方向错位。出口平直段长度应覆盖主要掺混过程，并为边界条件设置留出缓冲距离；封头区域则需预留点火器或检修接口空间。整体结构兼顾了燃烧设备的承压外形、接口布置和CFD前处理要求，可用于燃烧器方案比对、流道优化、网格划分练习以及热力设备结构教学。
