防爆紫外线LED灯底座支架结构设计

　　这套结构围绕危险工况下的紫外照射作业展开，灯头部分采用16英寸发光面配置，输出波长集中在365nm附近的UVA波段，紫外功率可达38400mW，整机功耗控制在100瓦。与传统汞蒸气紫外灯相比，LED发光芯片的波长带宽更窄，能量几乎集中在检测与固化所需的紫外区间，不需要依靠涂层滤除可见光，也不存在汞灯充气管路的热损耗问题，长时间运行时灯体表面温升更低，能耗曲线更平稳，在连续探伤、荧光检漏、光固化等场景中能够减少无效发热带来的环境负担。

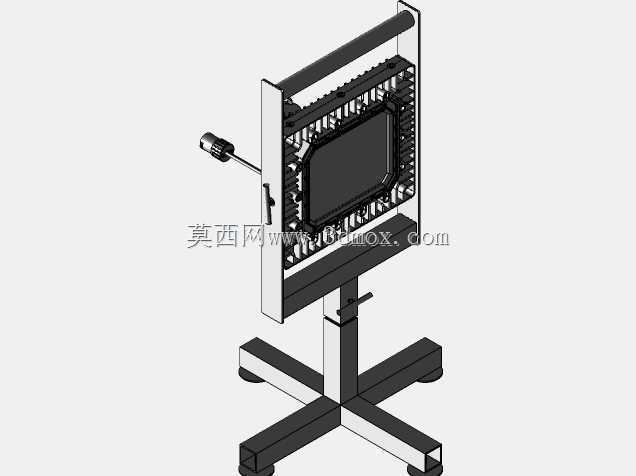

　　支架主体采用十字形落地底座，四条支腿向外延展，形成较大的支撑多边形，设备在平整地面放置时抗倾覆能力较强，适合车间临时布点、检修现场移动使用。立柱为方管截面，承担灯头悬臂的竖向承载与抗弯作用；灯头背部通过铰接座与立柱连接，铰接轴两侧布置手动锁紧螺钉，松开螺钉后灯头可绕水平轴在上下90度范围内俯仰调整，角度确定后重新拧紧螺钉即可锁定，不需要额外工具，现场操作人员可根据被照射面的高度与角度快速改变投射方向。

　　灯头外壳按防爆使用要求构建，壳体具备足够的强度与密封边界，能够容纳内部LED阵列、驱动电路与散热结构，适用于1区、2区等可能出现易燃气体、蒸气或粉尘的封闭场所。正面发光区域由防护边框固定，背部设置密集散热鳍片，利用自然对流将LED基板热量导出，保证芯片结温处于合理区间；侧面接线与控制部位远离发光面，检修时可从背部打开，避免频繁拆卸正面光学部件。

　　从建模逻辑看，整体可拆分为底座支腿、立柱、升降调节段、铰接回转座、灯头壳体、散热鳍片、防护网罩、锁紧手柄等若干子装配。底座支腿与立柱之间采用焊接或螺栓连接的形式，模型中需要重点表达支腿壁厚、立柱插接长度以及紧固件位置；铰接部位要体现轴套配合间隙、锁紧螺钉压合面和角度限位关系，这些细节直接决定装配后灯头是否能够顺畅转动并可靠锁止。灯头内部则要留出LED基板、驱动电源、密封圈与玻璃护板的安装层叠空间，外壳法兰面的螺栓孔分布应均匀，保证压紧后密封面受力一致。

　　安装边界方面，十字底座占地宽度明显大于灯头外形，选型时不能只按发光面尺寸预留位置，还需考虑支腿外伸范围、后方散热空间以及操作人员调整角度时的手部操作空间。灯头俯仰至水平位置时，整体重心前移，底座前支腿的支撑距离决定了极限角度下的稳定性；若现场需要抬高照射高度，立柱与升降段的重叠配合长度必须保留足够安全值，避免悬臂过高产生晃动。线缆走向宜沿立柱背部布置，并在铰接处预留弯曲余量，防止灯头反复转动时拉扯接线。

　　结构设计上还需兼顾防爆区域的维护特点：外壳表面应避免容易积尘的深凹槽，散热鳍片间距不宜过小，以便在粉尘环境中清理；手动锁紧件采用大尺寸手柄或蝶形螺钉，戴手套时也能操作；灯头护板需承受意外冲击，边框压接结构要保证玻璃或透光板不直接受集中应力。对于三维建模人员而言，该作品的价值不在于单一零件复杂度，而在于支架承载、角度调节、散热与防爆外壳之间的空间协调，尤其适合作为移动式危险区域紫外照明设备的结构参考。
