十五米机身战斗机气动外形结构数模

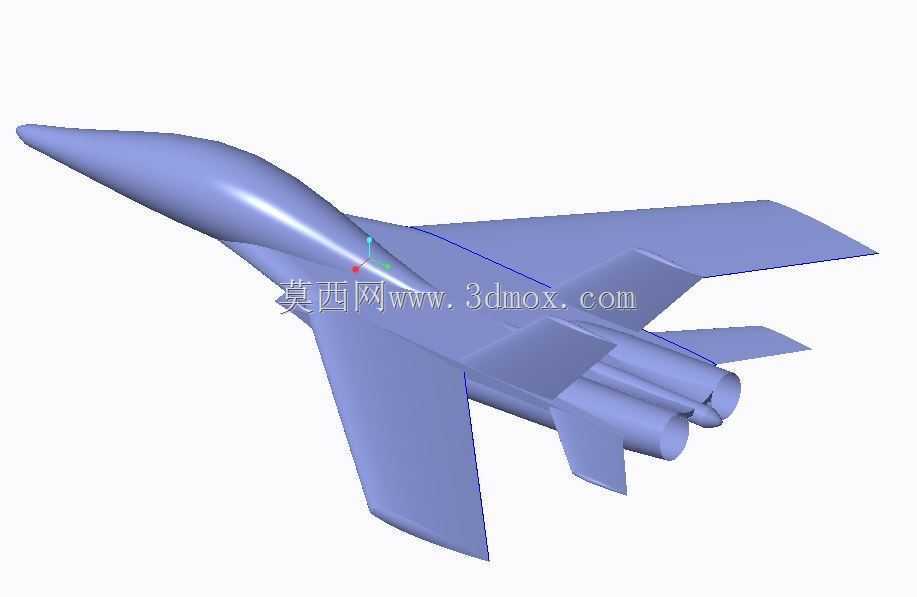

　　这套三维数模围绕一型双发隐身战斗机的整机气动外形展开，机身纵向长度取15米，属于中型制空作战平台的典型尺度区间。建模过程中没有纠结于内部管路与航电细节，而是把重心放在机身—机翼—进气道—尾喷口之间的连续曲面过渡上，这也是飞行器外形方案阶段最容易出问题的部分：任何一处截面斜率突变，都会在跨音速段引发局部激波和附面层分离，直接拖累升阻比曲线。

　　从工程使用场景看，这类整机外形数模主要服务于三个环节。其一是总体气动方案迭代，结构和气动人员可以基于同一套曲面做CFD网格划分，快速对比不同边条后掠角、不同垂尾外倾角度下的航向稳定性变化；其二是风洞试验件的缩比加工依据，15米实机尺度对应常用的1:12、1:15缩比模型，曲面在导出STEP中性格式后可直接供五轴加工中心编制泡沫芯或金属蒙皮的铣削路径；其三是机载设备安装边界校核，雷达罩、座舱盖、弹舱门、维护口盖都要在这条理论外形线上向内让出结构厚度和密封间隙，数模把外蒙皮的理论外形冻结之后，内部各专业才有统一的协调基准。

　　外形设计思路上，整机采用棱边平行的隐身修形原则：机头棱线、进气口前缘、主翼前缘、尾翼前缘的后掠角度尽量归并到少数几个方位角上，把雷达反射能量集中到几个无害的尖峰方向。进气道选择机身两侧的S弯遮蔽形式，从模型曲面可以看到进气口之后通道迅速向内、向上弯曲，发动机压气机正面被完全遮挡，这是降低前向RCS的关键处理；尾喷口做了扁平收敛修形，与后机身尾撑平滑融合，既缩减了红外辐射的侧向可视角度，也让后体阻力在超音速状态下更可控。座舱盖采用整体式水泡造型，风挡后倾角度较大，与机头脊线融为一体，避免了传统框架造成的直角反射腔体。

　　尺寸与安装边界方面，15米的机身长度决定了主轮距、前起落架位置和弹舱长度都要在这条轴线上排布。数模中机身中段留出了较长的平直腹部区域，对应内置主弹舱的布置空间，两侧进气道在绕过弹舱之后再汇入发动机舱，这种布局要求进气道弯管的曲率变化必须平缓，否则在大迎角工况下会出现气流畸变超限。机翼相对厚度较薄，翼身融合段从座舱后方向两侧平滑展开，翼下没有外挂物的数模状态，正是隐身构型干净外形的体现——所有副油箱、导弹都收纳进弹舱，保证巡航段的低阻与低可探测性。双垂尾外倾布置在后机身两侧的尾撑上，垂尾根部与水平尾翼形成近距耦合，能够在大迎角时利用尾翼脱体涡给方向舵补充舵效，这也是现代重型/中型隐身战机普遍采用的气动取舍。

　　对于结构设计人员，这套数模的价值在于提供了完整的外形包络：蒙皮分块线可以沿着曲面曲率变化平缓的区域划分，避免在高曲率棱边上开工艺缝；口盖布置要顺着战机维护站位，机腹弹舱前后、发动机舱下方、雷达罩后方都是地勤高频接近的位置，外形数模上预留的开口边界直接决定了内部骨架加强框的站位。对于设备选型人员，整机长度和机身截面宽度给出了机载雷达天线直径、弹舱内导弹挂载长度、发动机装机长度的硬约束，任何一项成品的尺寸超出这条理论外形向内让出的空间，都会反过来逼迫修改气动曲面，代价极高。建模时曲面采用G2以上连续过渡，棱线处单独做锐边控制以保证隐身绕射特性，而在蒙皮铆接区域则保留合理的工艺圆角，这些细节在数模中都通过分层特征加以区分，方便后续从方案模型向详细设计模型推进时，分别冻结气动面和结构面。
