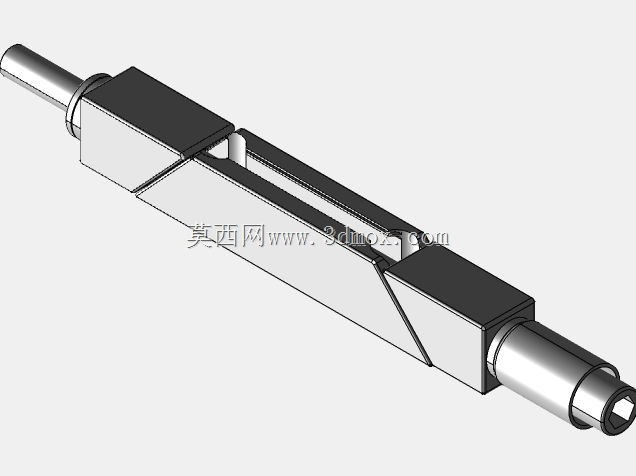

楔乐40VI-4-B-LF-LN线性导向滑台结构

这款线性导向滑台组件，在自动化输送、精密工位调整、小型工装进给场景中应用十分广泛，常见于电子元器件装配工位的微调机构、小型检测设备的位移平台、非标自动化设备的直线进给单元，能够为执行端提供稳定的直线往复运动支撑。从结构设计来看，整体采用对称式布局，两端设置同轴的圆柱安装轴段，可直接穿入设备安装板的对应孔位完成固定，无需额外设计复杂的转接支架，安装边界清晰，轴向总长度为4英寸，径向最大轮廓尺寸适配常规小型设备的安装空间，不会占用过多的设备内部布局空间。滑台的滑动部分采用分体式滑块设计，滑块与导轨接触面做了贴合度优化，能够保证滑动过程中无明显卡滞，侧向间隙控制在精密传动允许的范围内，避免运动过程中出现偏摆影响执行端的定位精度。设计阶段充分考虑了日常维护的便利性，滑块与导轨的配合面预留了润滑脂填充空间，长期运行时可定期补充润滑介质，降低滑动面的磨损速率，延长组件的整体使用寿命。两端的安装轴端做了倒角处理，装配时能够快速对准安装孔，减少装配对位的时间成本，轴端的内六角结构可配合紧固件完成轴向锁止，防止设备运行过程中组件出现轴向窜动。中间的导轨部分采用一体化加工成型的结构，相比拼接式导轨拥有更好的整体刚性，在承受额定径向负载时不会出现明显的形变，能够保证运动轨迹的直线度。在实际选型适配时，可根据设备的行程需求、负载重量、运动速度参数匹配对应的驱动方式，不管是配合气缸做短行程快速往复动作，还是配合丝杠做高精度的位置调整，这款滑台都能提供稳定的导向支撑，不会因为驱动端的作用力变化出现运动轨迹偏移。滑块的侧面预留了执行件安装平面，可直接通过螺丝固定吸盘、夹爪、检测探头等末端执行元件，不需要额外加工转接板，进一步压缩了设备的设计与加工周期。
