倾转旋翼V22鱼鹰运输飞行器结构

　　倾转旋翼飞行器的建模工作，核心难点并不在机身曲面的搭建，而在于旋翼短舱、机翼承力段、尾翼安定面与机身过渡段之间的空间协调。这类装备介于固定翼运输机与旋翼直升机之间，起降阶段依靠旋翼轴垂直向上提供升力，巡航阶段则将短舱整体倾转至水平方向，由旋翼产生前向拉力，机翼承担主要升力，因此三维结构表达必须同时覆盖两种飞行姿态下的部件相对位置关系。

　　从实际任务场景看，该类飞行器主要承担远程人员投送、物资转运、海上平台补给、两栖突击支援和应急救援等任务。它不需要固定跑道，能够在舰船甲板、野外平整场地、岛屿起降点和狭小后勤区域完成垂直起降；进入平飞状态后，又能获得接近固定翼飞机的飞行速度和航程。这种使用方式决定了模型不能只做外观展示，还要体现旋翼短舱绕机翼端部倾转的运动边界、螺旋桨旋转盘与机身/尾翼的安全间隙、机翼上方下洗气流通道以及起降状态下整机重心与支撑面的关系。

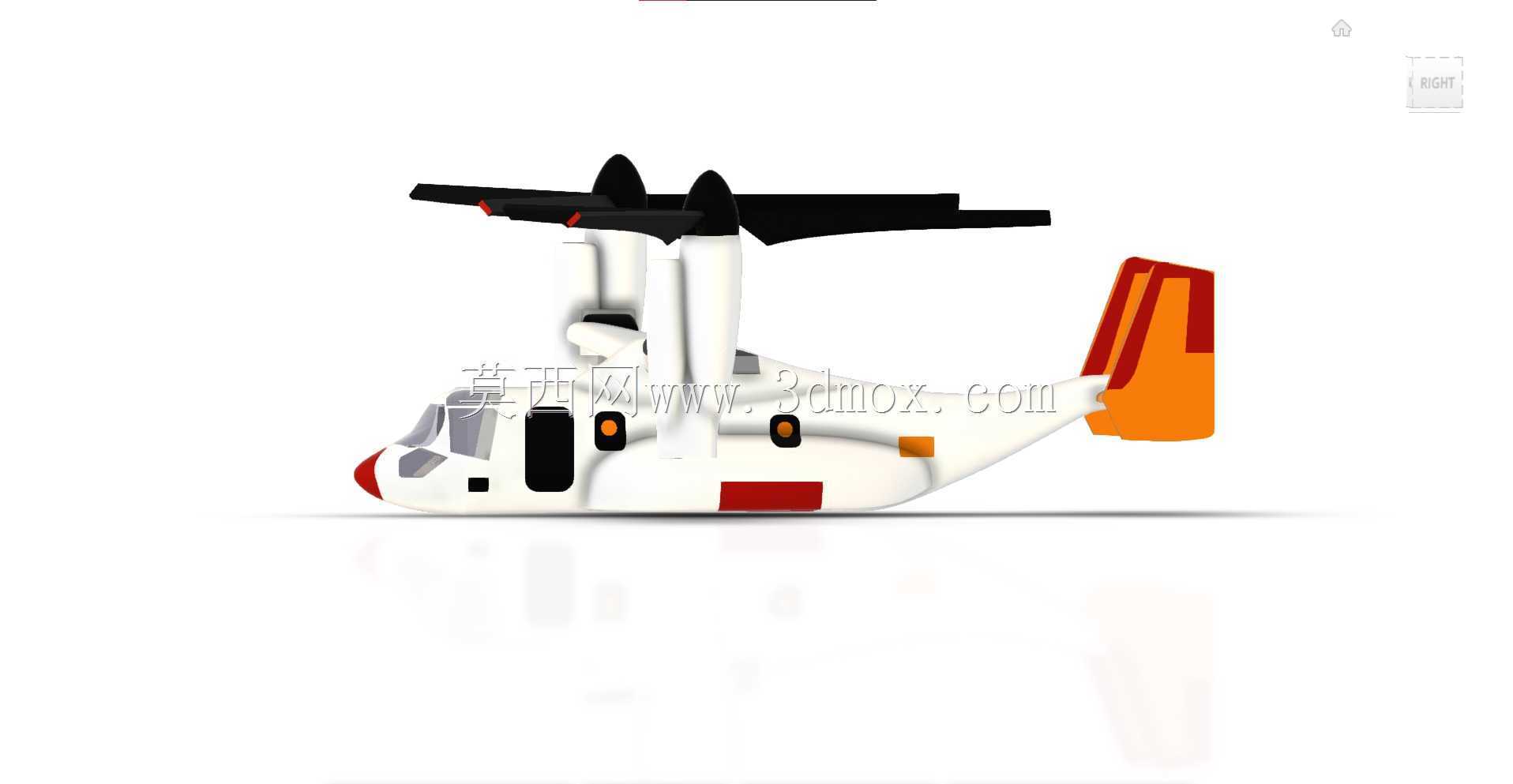

　　外形处理上，机身采用狭长的运输机式截面，机头设置驾驶舱观察窗和雷达/鼻锥区域，中后段布置乘员或货舱空间，下部保留起落架安装区域。机身侧面舱门、观察窗、顶部整流线和尾部收缩段都需要连续过渡，避免在短舱倾转时出现视觉上的结构干涉。机翼并非普通民航客机的下单翼布局，而是位于机身上部的高置翼，翼尖安装可旋转动力短舱。这样布置的好处是旋翼直径较大时，桨盘距离机身和地面更合理，垂直起降阶段旋翼下洗流不会直接冲击机身主体，同时便于短舱维护和甲板作业。

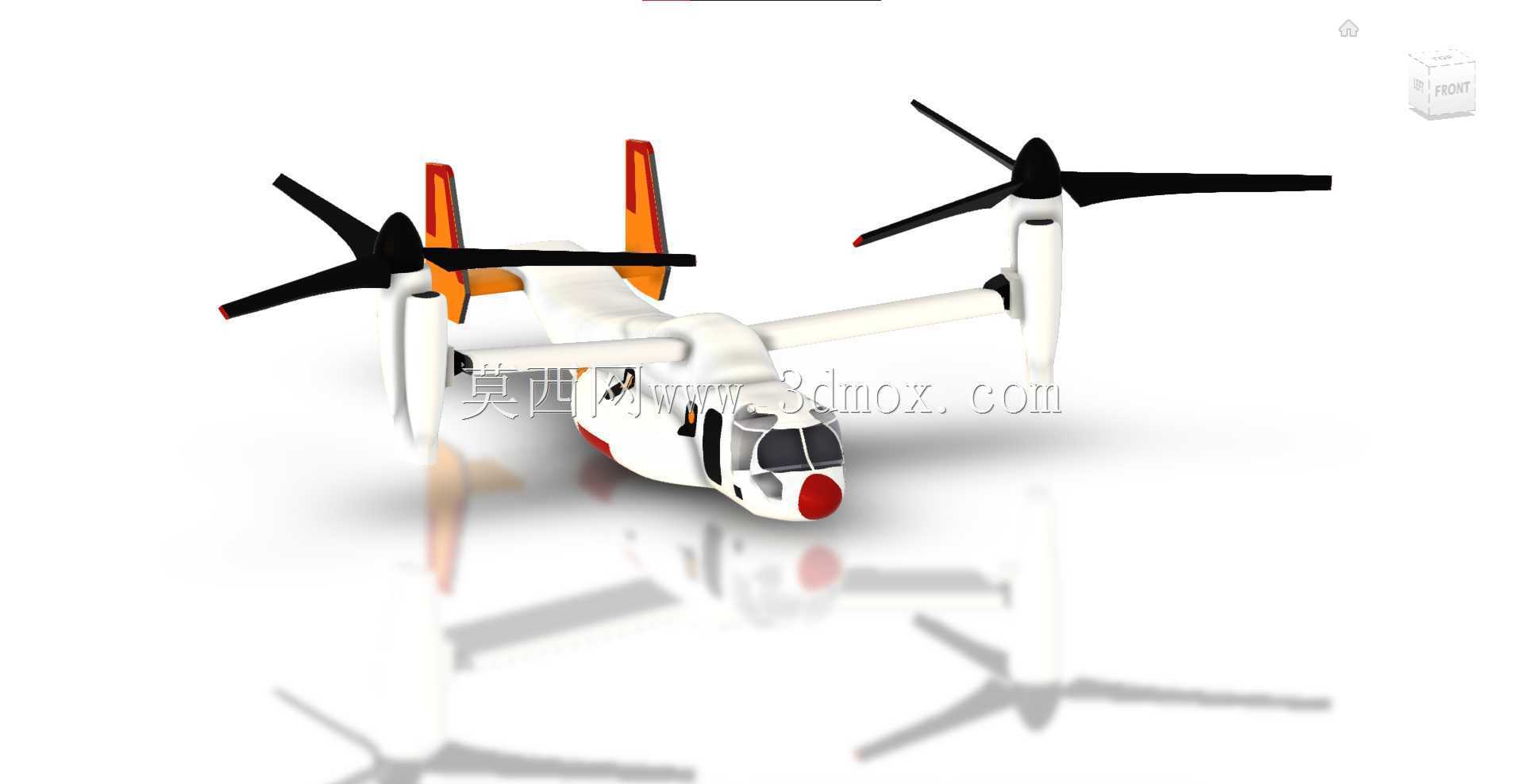

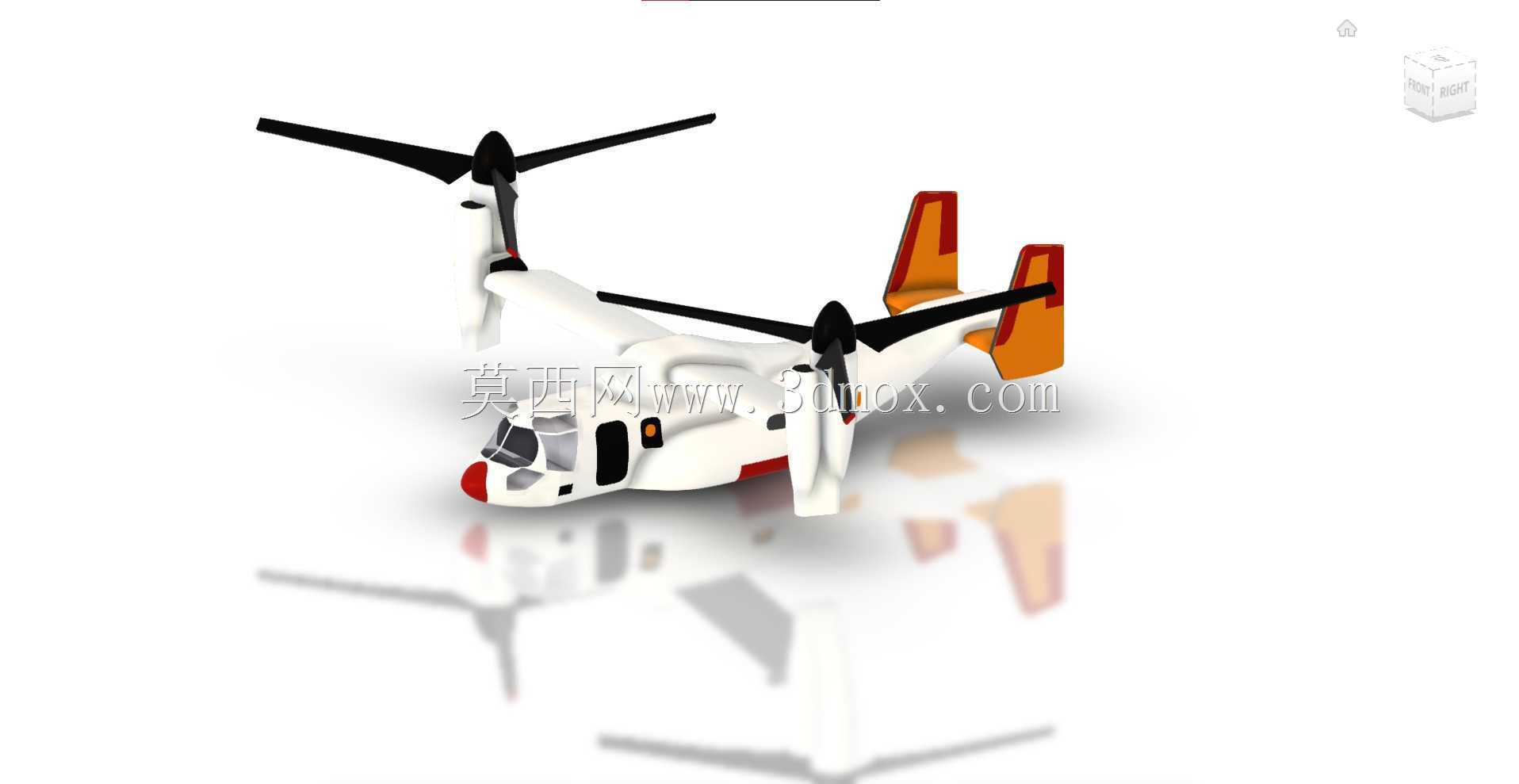

　　旋翼系统是整机最关键的部分。每个翼尖短舱端部布置大尺寸三叶旋翼，桨叶细长且带有明显扭转关系，模型中应保留桨叶根部与桨毂的连接形态、桨叶前后缘厚度变化以及短舱尾部整流罩。短舱本体既要表现动力舱的圆柱过渡特征，也要表达其与机翼端部转轴区域的连接关系。工程检查时，需要重点确认短舱从垂直状态转到水平状态的全过程：垂直状态下桨叶平面接近水平，旋翼下洗方向向下；水平状态下桨叶平面转为竖直，拉力方向沿机身纵轴向前。两种极限姿态之间，桨叶尖部与机翼前缘、尾翼、机身肩部均应保留足够间隙。

　　尾段设计采用单垂尾加水平尾翼的组合形式，垂尾后缘和尾翼端部使用高可视度色带区分，便于识别姿态和运动边界。尾翼的作用在固定翼巡航状态下尤为明显，用于维持航向和纵向稳定；在悬停及低速转换阶段，则需要避开旋翼下洗和复杂气动干扰区域。建模时尾翼与机身尾部的接合面应保持平滑，水平尾翼的位置不能过低，以免在短舱倾转或甲板装载时形成维护障碍。

　　起落架部分采用前三点式布局思路，前起落架位于机头下方，主起落架靠近机身下部承力框位置。虽然展示模型可以简化收放机构，但起落架支柱长度、机轮直径和接地位置必须服务于整机停放姿态。垂直起降状态下，旋翼升力通过短舱、机翼和机身结构传递至机体，起落架主要承受地面支撑和着舰冲击；因此机轮接地点形成的支撑多边形需要覆盖整机重心投影，尤其在翼尖短舱和旋翼质量较大的情况下，横向稳定性边界不能忽视。

　　尺寸与安装边界方面，旋翼直径是决定整机包络的首要参数。桨盘展开后，整机横向宽度远大于机身宽度，旋翼尖部构成最外侧边界；机翼展长、短舱长度和桨叶折叠/旋转状态都应在装配模型中分层表达。机身长度方向上，机头鼻锥、驾驶舱斜面、尾部舱门和垂尾后缘构成前后边界；高度方向则由垂尾顶部、旋翼桨毂和停放起落架共同决定。若用于场景布置，还需考虑舰船甲板、机库入口、运输机装载舱以及地面保障车辆之间的净空，不能只按机身宽度评估占用空间。

　　结构建模思路上，可将整机拆分为机身主体、机翼组件、左右倾转短舱、旋翼桨叶、尾翼组件、起落架和舷窗附件等模块。机身适合用曲面放样建立主体，再通过分割面处理舱门、窗线和检修口；机翼与短舱连接处应建立独立转轴参考轴，方便后续做倾转运动验证；桨叶可先完成单片实体，再通过圆周阵列得到三叶旋翼，并在左右两侧保持镜像关系。这样处理后，既能用于外观渲染，也能支撑机构运动、干涉检查和展示动画制作。

　　在航空装备设计和教学场景中，这类模型可用于说明倾转旋翼构型如何兼顾垂直起降与高速巡航，也可用于分析旋翼/机翼气动耦合、短舱倾转机构布置、甲板起降空间和整机维护通道。对于结构设计人员而言，真正有价值的不是单纯复刻外形，而是让各部件在悬停、转换、平飞和停放四类状态下都具备合理的空间逻辑与工程边界。
