镂空轻量化钛合金CNC转接连接座

　　在轻量化机械结构的设计场景里，这类采用钛合金材质、通过五轴CNC加工成型的镂空转接座，大多出现在对自重极度敏感的特种装备、小型无人载具、精密检测工装或者竞技类机械构件的装配链路中。不同于常规实心金属连接件，这个构件从方案初期就把减重作为核心约束，没有沿用整块棒料直接车削出外形的粗放思路，而是在保证受力路径连续的前提下，把非承载区域的材料尽可能去除，最终呈现出框架式的镂空形态。

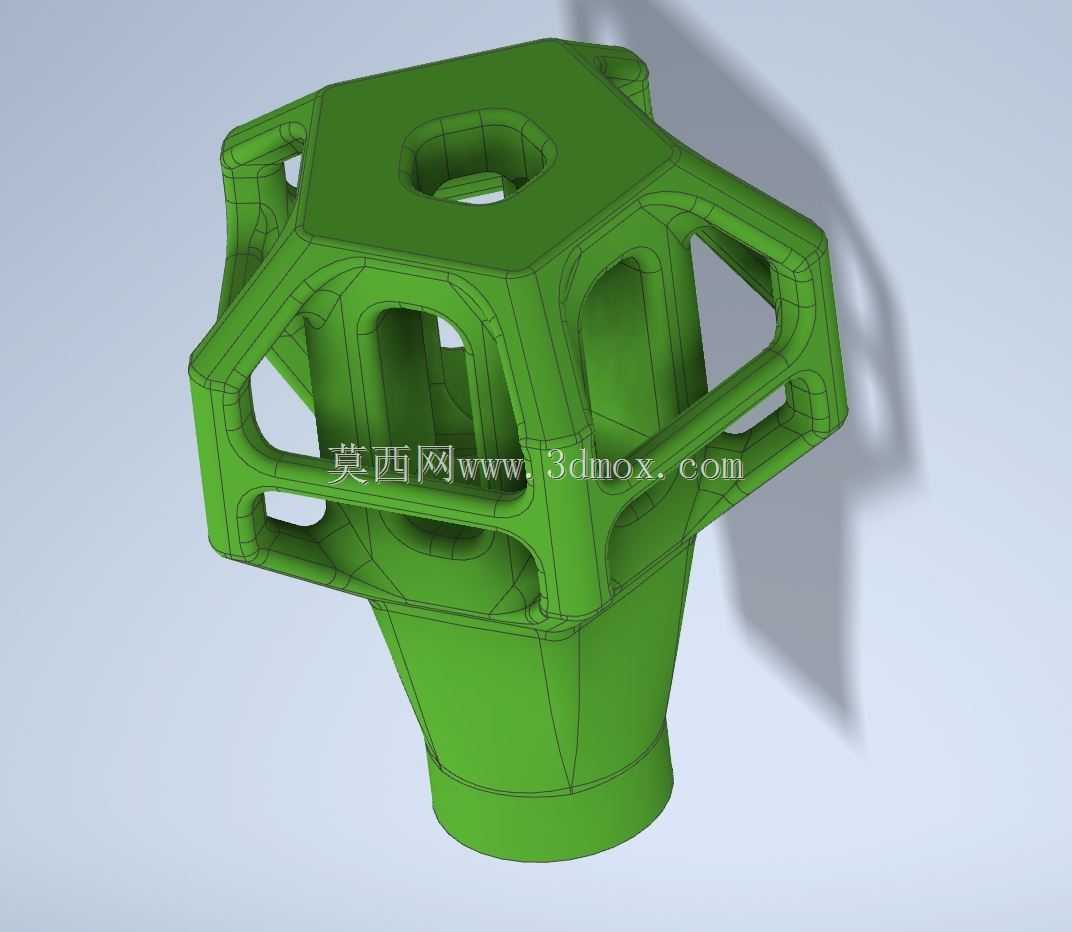

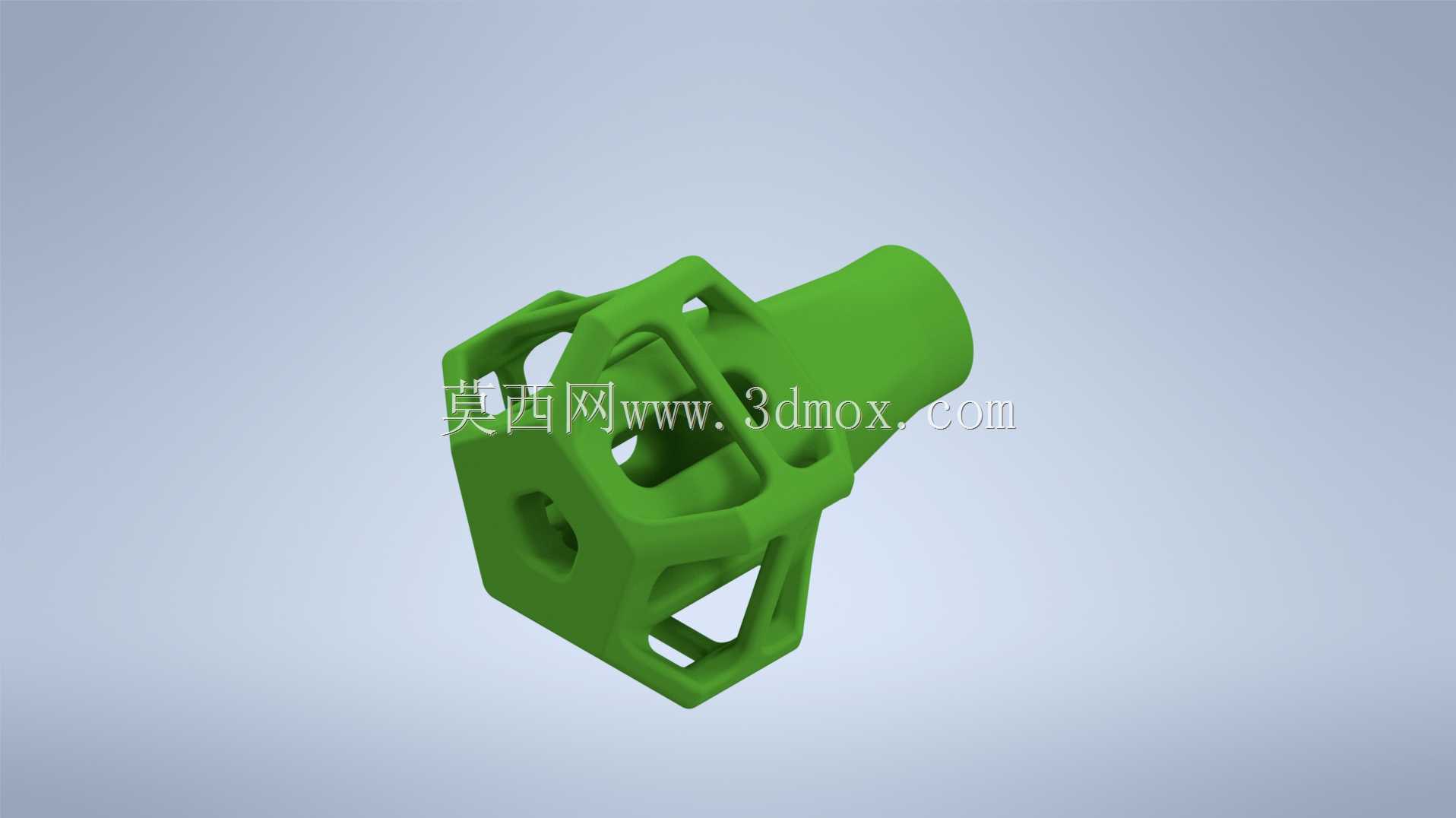

从结构布局来看，构件一端是带内孔的圆柱插接段，这部分的外圆和内孔都预留了明确的配合公差区间，装配时可以直接套入对应直径的轴段或者管端，依靠圆柱面的同轴配合保证对接精度，不需要额外做找正调整。和圆柱段衔接的主体部分采用六边形外轮廓，

　　这种轮廓设计有两方面实际考量：一是六面平面可以直接作为装夹基准，CNC加工时用虎钳夹持任意一对平行面都能获得稳定的定位，翻面加工时也能快速找正，减少工装夹具的定制成本；二是六边形的棱角天然形成了止位卡位，当这个转接座需要嵌入对应六边形沉孔的安装位时，自身就可以限制周向转动，不需要额外加装防转销或者打胶固定。

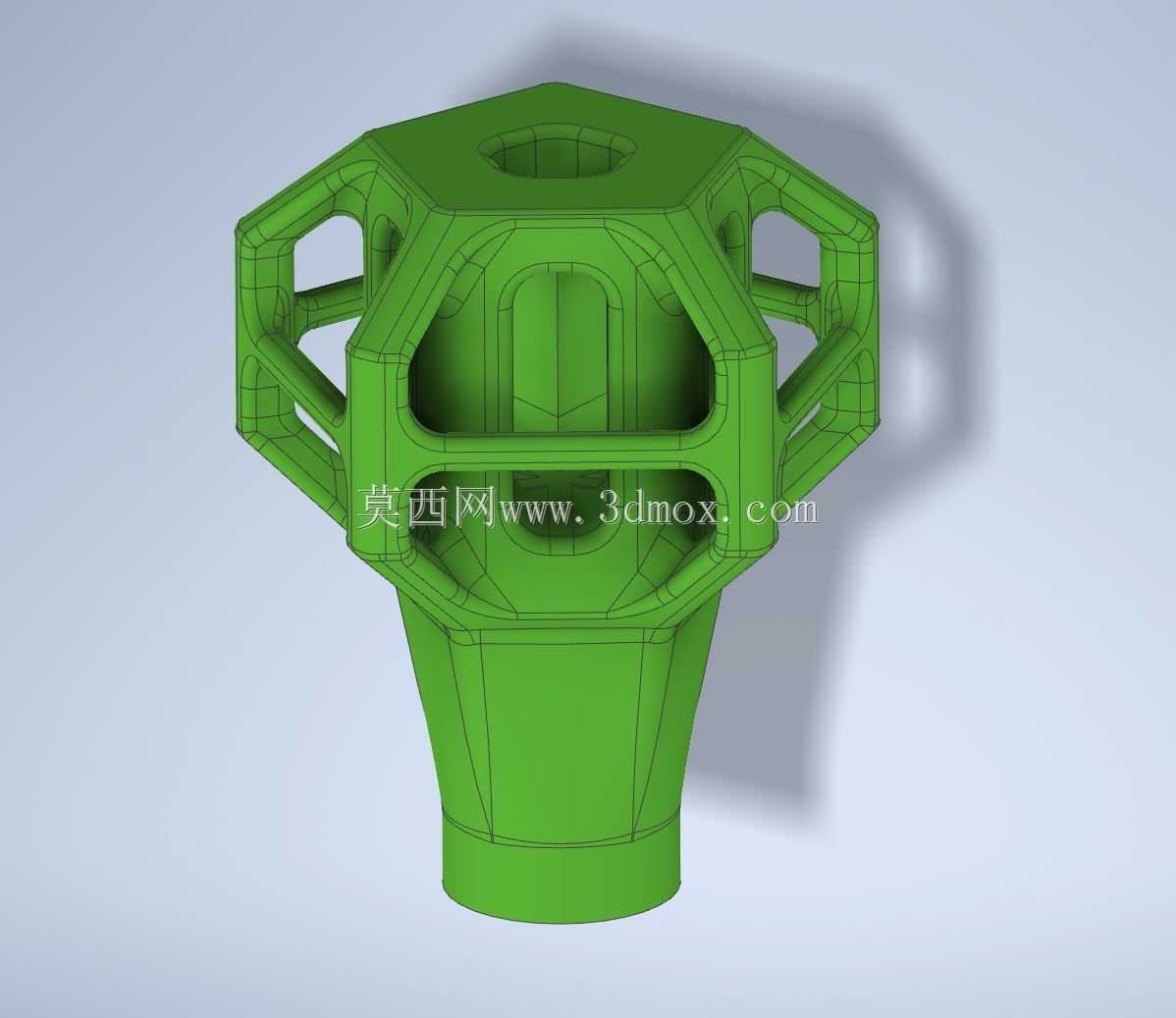

主体框架上开出的多组异形镂空槽并非随意切割，每一处开槽的走向都顺着构件受力的主应力方向布置：从圆柱插接端传递过来的轴向拉力、径向弯矩，会沿着六边形框架的六条实体筋条分散传导，开槽之间留存的筋条厚度经过受力校核，既不会因为壁厚过大浪费钛合金材料、增加整体重量，也不会因为筋条过薄在冲击载荷下出现屈曲变形。

　　构件端面上预留的同轴通孔，既可以作为穿装锁紧螺栓的过孔，也可以作为流体或者走线的通道，在气路转接、线缆穿引的场景里，这个内孔可以直接连通两端对接的管路，不需要在构件外部额外布设管线。
做三维建模的时候，首先要锁定的是两端的安装边界：圆柱段的外径、内孔直径、插接段长度属于和配对件硬对接的尺寸，必须优先和配对构件的装配尺寸链对齐，不能出现配合干涉。六边形主体的对边宽度、整体总长要提前核算安装空间的边界，保证构件装入设备后，镂空部分不会和周边相邻的零部件发生运动干涉。镂空槽的内侧棱边全部做了等半径的圆角过渡，避免直角位置在CNC加工后产生应力集中，同时圆角过渡也能减少五轴加工时刀具的频繁换向，让刀具路径更顺滑，

　　降低小直径刀具在深槽加工里的断刀风险。
实际选型使用时，这类钛合金转接座相比同尺寸的铝合金构件，比强度更高，在相同的承重要求下可以把壁做得更薄，整体自重能控制在铝合金件的六成左右，同时钛合金的耐腐蚀特性也让它可以在潮湿、有弱腐蚀介质的户外工况下长期使用，不需要额外做表面喷涂防腐处理。装配过程中，圆柱插接段可以选配过渡配合或者小间隙配合，端面的通孔穿入锁紧螺钉后，就能把整个转接座和两侧的对接件牢牢锁固，六边形的外轮廓在需要手动拧紧调整的场景里，也可以用普通开口扳手直接夹持，不需要定制专用的拆装工具。框架上的镂空区域除了减重之外，还可以作为观察窗口，装配时能够直接透过槽位看到内部配合面的贴合情况，日常运维时也能快速检查内部是否有积尘、裂纹或者连接件松动的迹象，不用把整个构件拆下来就能完成初步排查。
