航空航天垂直风洞试验装置结构设计

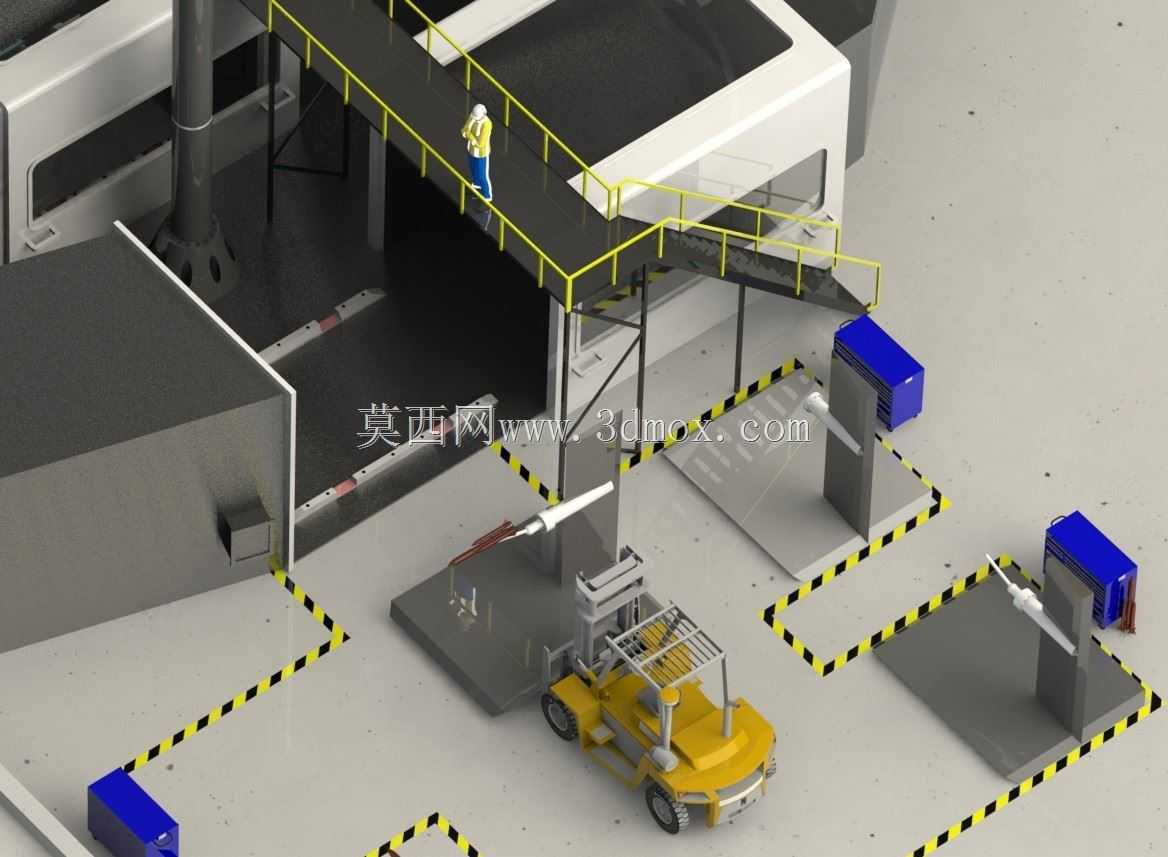

　　风洞试验装置是航空航天领域开展气动性能验证的核心基础设施，这套垂直风洞结构方案针对传统水平风洞在垂直空间利用上的不足进行重构，整体布局将试验段、气流循环通道、动力安装段沿竖向轴线排布，两侧预留连通至装置外围的检修与气流导流通道，在有限厂区占地范围内最大化拉长气流加速路径，同时规避水平风洞长直通道占用大面积厂房平面空间的痛点。

　　从实际试验场景出发，垂直风洞可承担飞行器缩比模型的自由飞试验、垂直起降状态气动特性测试、伞降系统开伞动力学验证、航天器返回舱姿态稳定性测试等任务，竖向气流走向能够抵消试验件自身重力影响，试验件可在试验段内长时间悬浮，无需复杂的支架支撑即可完成多迎角、多流速下的气动参数采集，避免传统水平风洞尾撑支架对流场的干扰，获取的试验数据更贴近真实飞行状态。

　　整套装置的结构设计采用分阶段模块化思路，第一阶段优先完成核心流道的型线建模，按照气动计算给出的收缩段曲线、扩散段扩压角度搭建主体壁板，流道内壁全程做顺滑过渡处理，避免出现直角凸起、接缝错位引发的气流分离与紊流噪声；第二阶段完成两侧连通通道的结构拼接，通道与主竖直流道的交接位置设置导流叶片，引导气流在循环回路中平稳转向，降低局部流阻损失；第三阶段为可选的分段拓展模块，可根据不同试验任务的流速、试验段尺寸需求，在主体流道上拼接加长段、更换不同口径的试验段舱体，无需整体拆解原有结构即可完成风洞测试能力升级，改造流程同样适配常规水平风洞的可互换单元升级，同系列的快装接口、密封结构、支撑定位逻辑可直接复用在水平风洞的改造项目中，减少重复设计工作量。

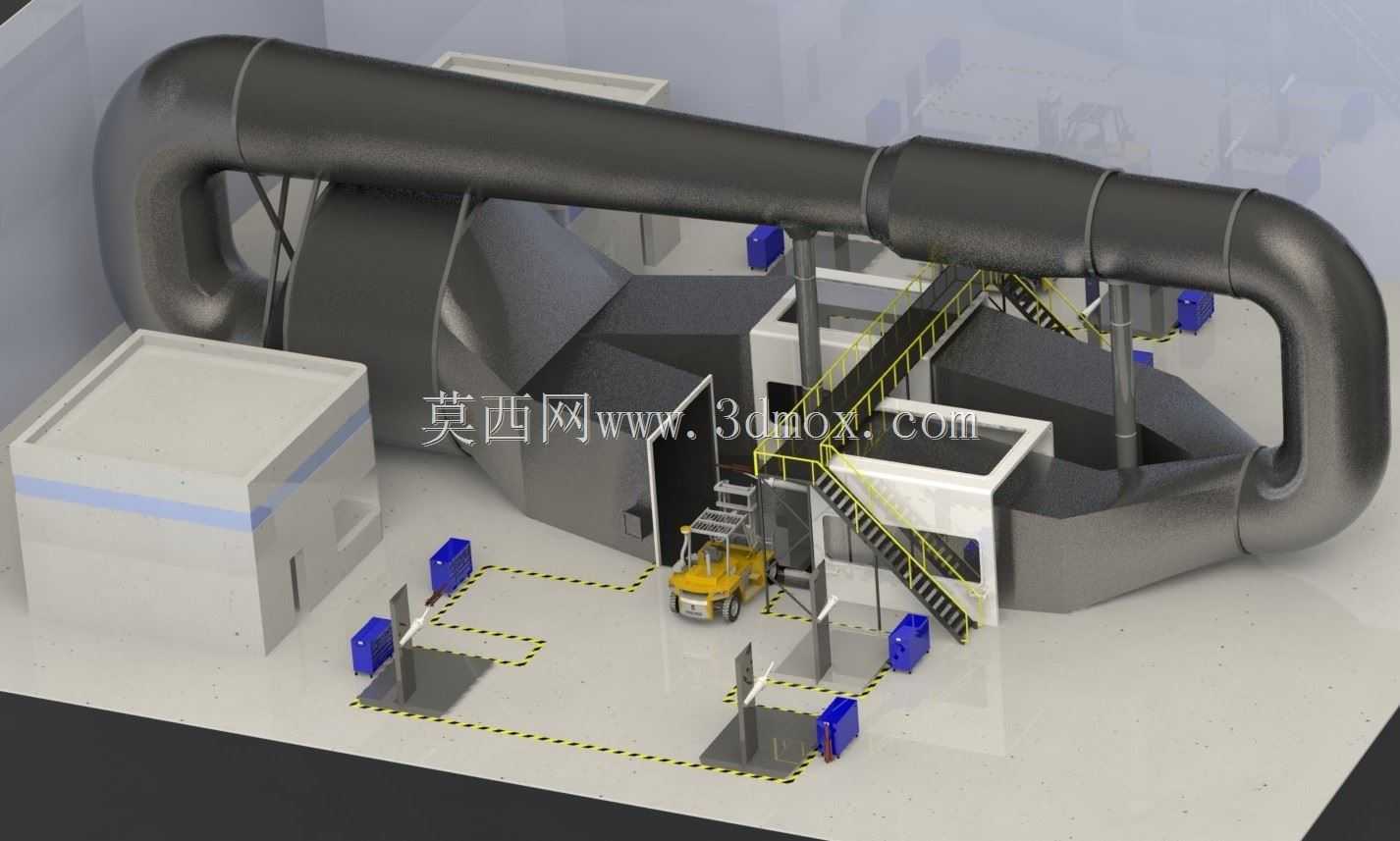

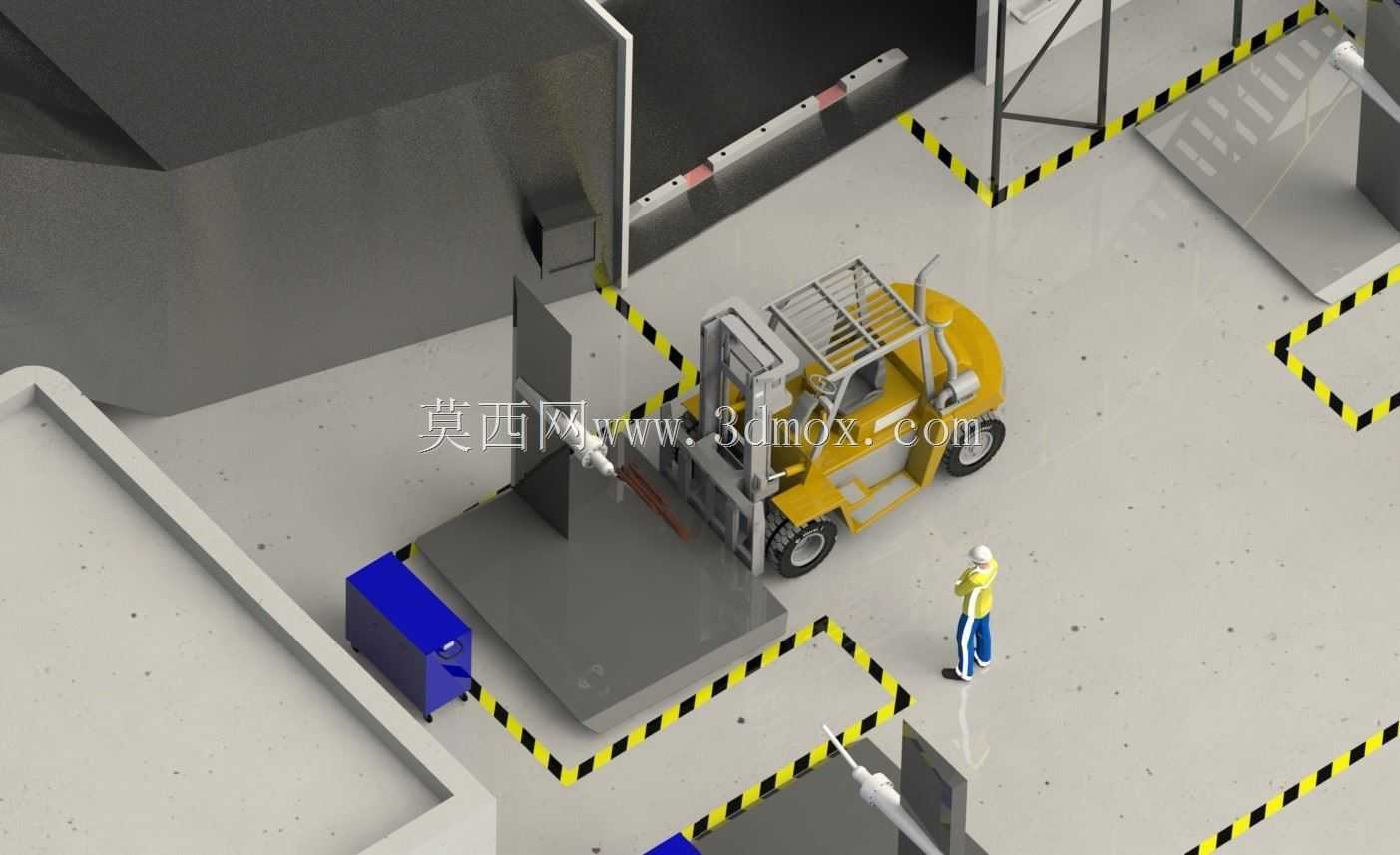

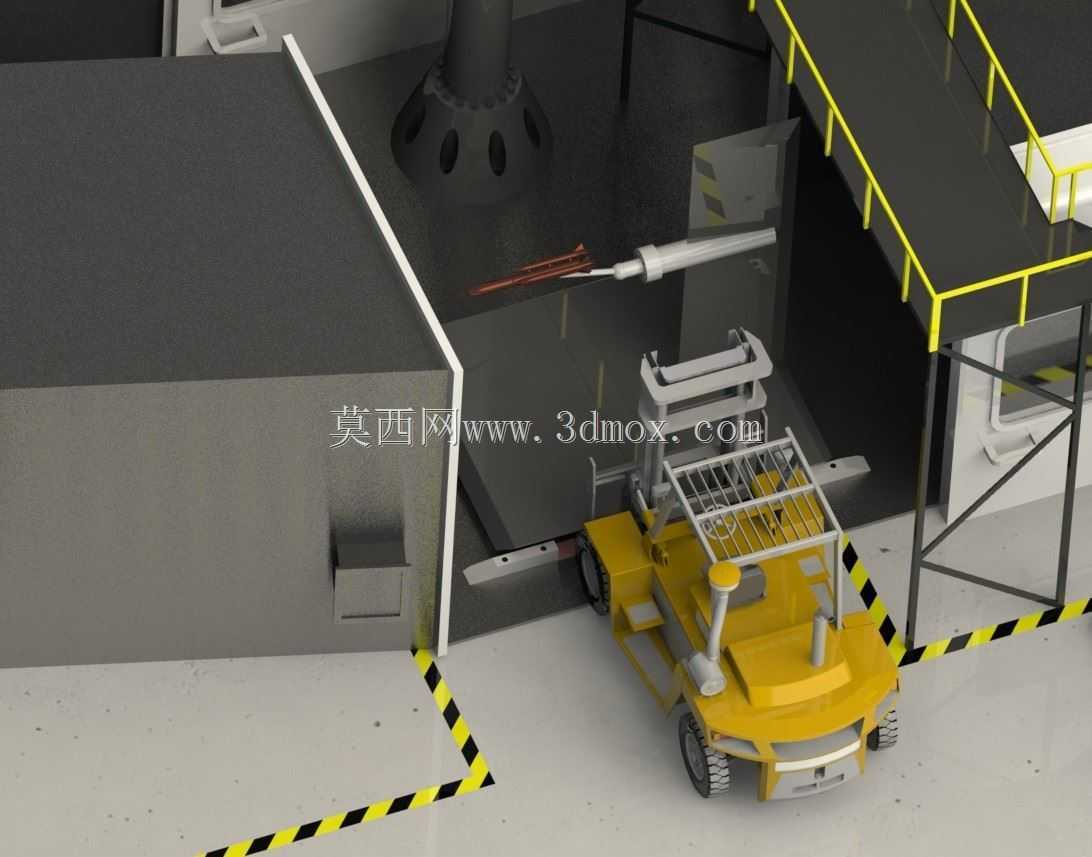

　　外形与安装边界层面，整套竖向风洞主体为长筒式立式结构，底部设置混凝土承重基座，基座预埋地脚螺栓与风洞下部支撑框架连接，承受整套装置的自重与气流运行时的脉动振动；装置顶部设置气流导流帽与防护网，避免外界杂物吸入流道，同时降低高速气流排出时的风噪对周边区域的影响。两侧通道沿主体对称向外延伸，通道外侧预留不小于一点二米的检修操作空间，所有壁板的连接法兰均布置在人员可抵达的操作高度，日常维护时可直接拆卸局部壁板进入流道内部，完成内壁清洁、传感器校准、导流叶片磨损检查等作业。

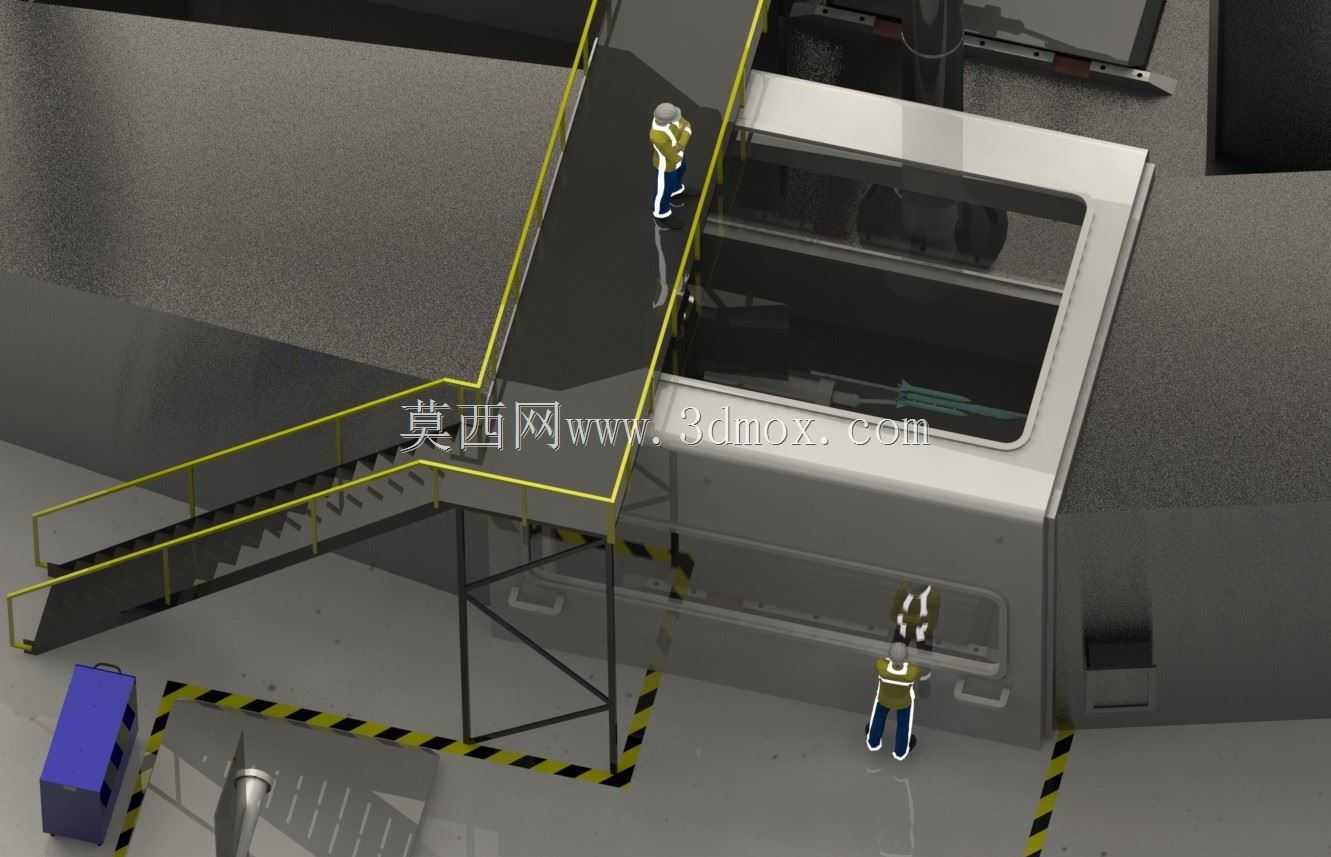

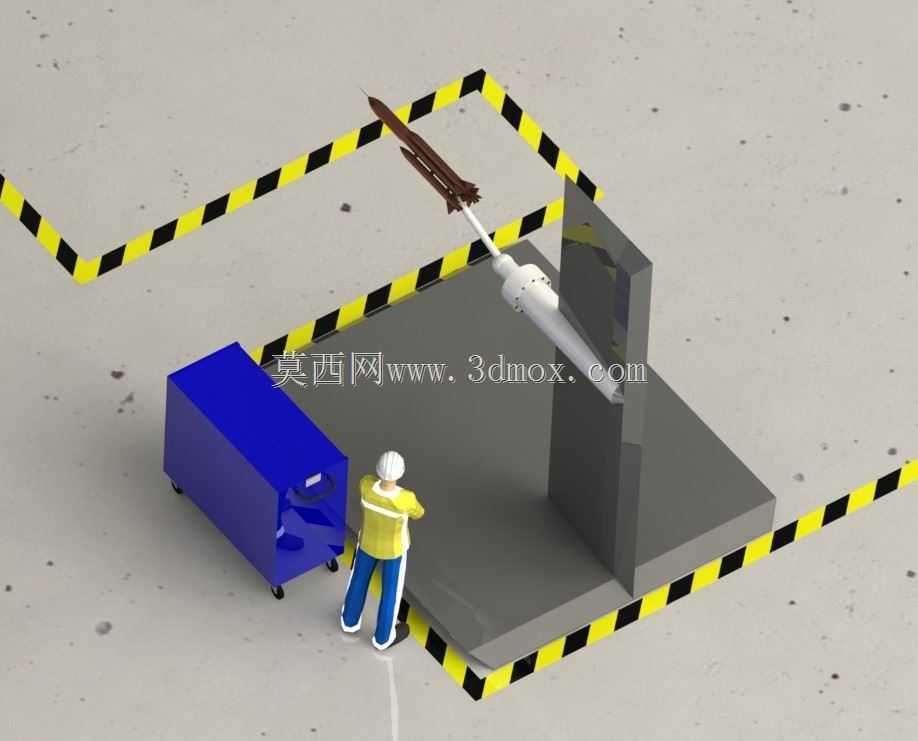

　　试验段区域设置透明观察窗与仪器安装法兰，观察窗采用高强度光学透明板材，可外接高速摄像设备记录试验件的悬浮姿态与运动轨迹；法兰接口可兼容压力传感器、风速测速仪、温度传感器等多种测试仪器的安装，接线沿壁板内侧的走线槽统一引出至外部数据采集柜。流道各分段之间采用快装卡箍加密封胶条的连接形式，既保证运行时的气密性，减少风压泄漏带来的能耗损失，也能在需要更换试验段配置时快速拆解重组。

　　动力系统的安装基座布置在流道下部的扩散段后方，减震垫将风机运行的振动与主体风洞结构隔离，避免振动传递至试验段影响测试精度。整套结构在建模过程中同步完成了壁厚校核、风载荷承压验算、支撑结构的刚度仿真，确保在最高设计风速下，流道壁面的变形量控制在允许范围内，不会因壁板形变改变流道型线，影响气动流场的均匀性。针对不同试验任务的需求，装置还预留了可替换的蜂窝器、阻尼网安装槽位，可通过更换不同规格的整流组件调整流场的湍流度，满足从低速航模测试到高速航天器部件气动验证的多类试验要求。
