单座超轻型通航飞机骨架结构数模

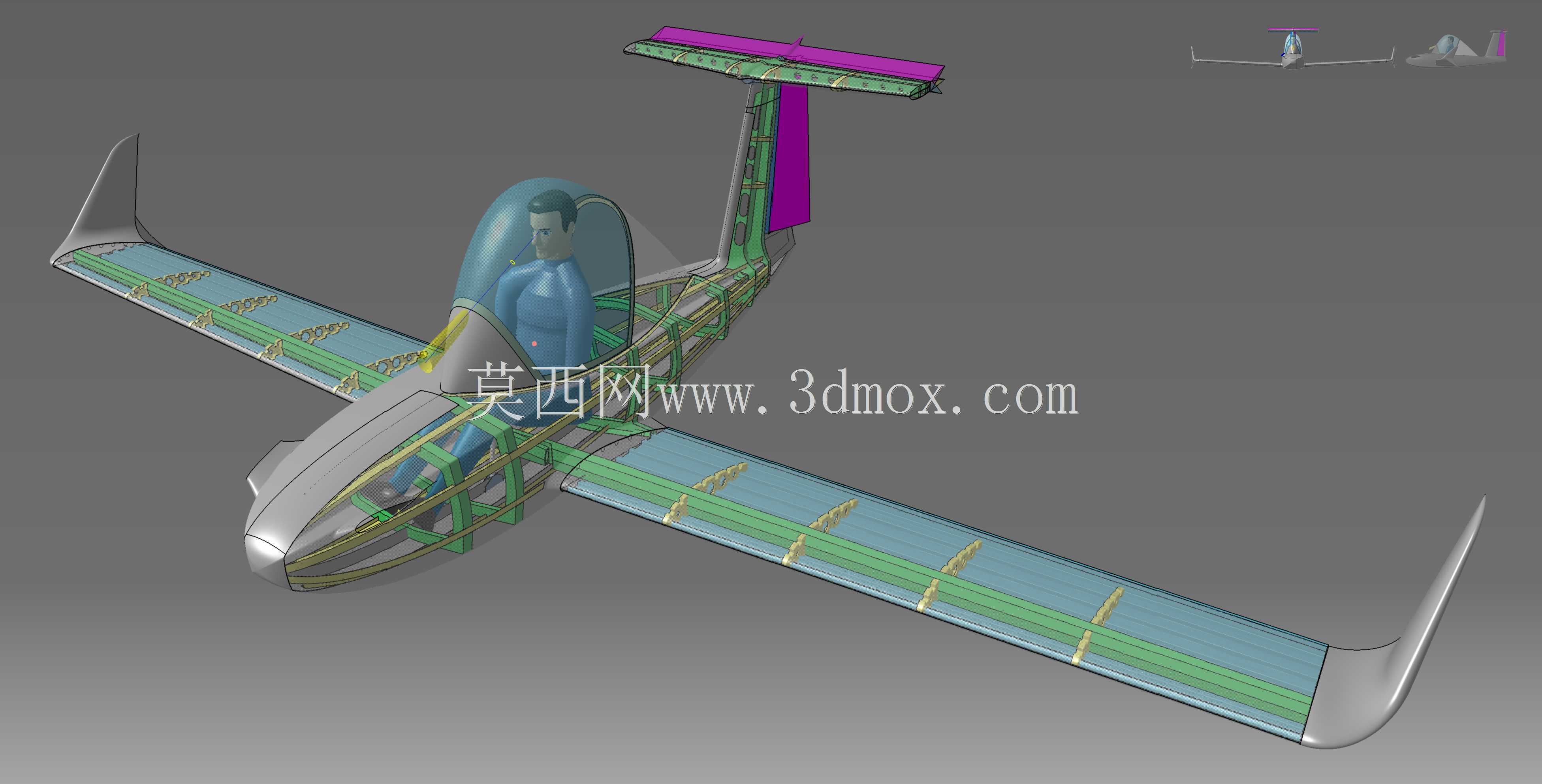

　　这套数模围绕单座超轻型飞机展开，主体并不是外观曲面展示，而是把机身承力骨架、机翼内部梁肋、尾翼支撑、动力安装区域和乘员位置一并表达出来，适合在轻型飞行器方案论证、结构布置校核、装配关系梳理时作为参考。整机采用低单翼布局，机头向前收敛，座舱位于机身中部，机翼向两侧大幅展开，翼尖设置上翘小翼；尾部由垂直尾翼和水平尾翼组成，垂尾区域以明显的紫色构件区分，水平尾翼布置在垂尾顶部附近，形成便于辨识的尾撑结构。

　　从实际用途看，这类飞机主要面向低空轻型飞行、航空爱好者试验、教学演示和轻型通航方案验证。数模中保留了飞行员占位，可以直观检查座舱开口、座椅位置、操纵空间和机体结构之间的关系。机身前部预留动力安装空间，后部通过骨架延伸连接尾翼，整体思路是在有限起飞重量下兼顾结构刚度、维护可达性和飞行稳定性。机翼采用大展弦比设计，翼面内部可以看到沿展向分布的翼肋、梁和连接节点，这种布置有利于降低机翼结构重量，同时把气动载荷传递到机身中央接头。

　　结构设计上，机身没有做成封闭厚壳，而是以桁架式骨架为主，杆件沿纵向和横向形成连续传力路径。座舱周围的框架需要承担乘员、座椅、安全带接头和机翼传来的弯曲载荷；机头区域需要考虑发动机或电机安装架、防火墙、整流罩固定点以及维护拆卸空间；机身后段则更强调轻量化，细长尾撑把尾翼载荷传回机身主框。数模中机翼与机身的连接位置位于座舱下方和侧后方，便于设计中央翼盒或贯穿梁，使左右机翼弯矩在机身下部形成较明确的承载闭环。

　　机翼部分是该方案的重点。长机翼能够提供较低的翼载荷，适合低速起降和滑翔性能要求；翼尖小翼用于改善翼尖绕流，在轻型飞机上也能增强外形辨识度。机翼内部绿色透明区域配合黄色节点，可以看出翼肋按一定间距排列，主梁沿翼展方向贯通，前后缘区域则用于维持翼型轮廓。实际工程中，这类结构通常需要重点校核翼根接头、主梁稳定性、翼肋与蒙皮连接、燃油或设备布置后的重心变化，以及地面停放时机翼支撑点对变形的影响。

　　尾翼设计采用较高垂尾和顶部水平尾翼组合，垂尾既承担方向稳定作用，也作为水平尾翼的支撑结构。水平尾翼位置较高，可减少机翼下洗流和机身尾流对俯仰操纵的干扰，同时在单发或单动力布局下有利于避开螺旋桨滑流的不均匀影响。尾翼骨架同样以梁、肋和接头构成，模型中紫色尾段能够帮助设计者快速区分尾部模块，在总装时检查尾撑长度、方向舵铰链空间、平尾安装角和尾轮或尾撑间隙。

　　起降与安全系统方面，方案面向约三百公斤级最大起飞重量的轻型飞机，降落伞等安全系统在实际配置中可作为选装项，但在外观数模中未完全展开。对结构工程师而言，这并不意味着可以忽略相关接口；整机降落伞通常需要在机身骨架上设置高强度锚固点，伞绳路径、火箭伞包安装舱、射出通道和乘员保护区域都要提前预留。若采用机身降落伞，座舱前后框架、尾撑连接区和机翼接头附近的载荷会发生明显变化，不能只按常规飞行载荷处理。

　　安装边界上，数模给出的整机轮廓可用于初步检查机库停放、拖车运输和拆解维护需求。长机翼决定了地面转运时的宽度边界，若机翼设计为可拆结构，需要在翼根处布置定位销、螺栓接头和电缆或操纵索分离点；高垂尾决定了库房净高和尾翼维修平台高度；机头螺旋桨或动力装置的旋转半径则影响前起落架高度、地面擦地角和试车安全距离。座舱罩采用流线型透明形态，既降低迎风阻力，也为乘员提供侧向和前向视野；建模时应关注座舱罩与机身框架的贴合边、锁扣位置、紧急抛盖空间以及雨天密封结构。

　　从系统集成角度看，轻型飞机不是单一外形件。机身骨架需要容纳操纵杆、脚踏、仪表、电源、燃油或电池、通信设备、座椅和安全带；机翼内可能布置燃油箱、航行灯、副翼操纵拉杆；尾翼需要布置方向舵、升降舵铰链和操纵钢索。数模把这些区域以骨架和透明翼面方式表达，便于设计者在后续细化时判断管路走向、检修口位置和构件干涉。对于三维建模从业者，该模型的价值在于能够同时观察气动外形与内部结构：外部轮廓决定阻力、稳定性和飞行品质，内部梁肋、接头和杆件决定重量、强度与可制造性。

　　在制造思路上，这类超轻型飞机常采用铝合金管、复合材料蒙皮、木质或复合材料翼肋混合结构，具体材料选择会影响节点形式。桁架机身适合焊接、螺栓连接或胶接组合；机翼主梁可采用铝合金型材、复合材料管或盒形梁；翼肋则可通过数控切割、复合材料成型或钣金弯边完成。设计时不能只追求杆件纤细，还要考虑屈曲、疲劳、螺栓孔削弱、装配公差和现场维修。翼根、发动机架、座椅固定点、起落架接头和尾翼支撑点属于高载荷区域，应在数模细化阶段优先建立实体接头并进行局部加强。

　　总体来看，该数模完整呈现了单座超轻型飞机的总体布局、骨架传力、机翼尾翼关系和乘员位置，可用于轻型飞机概念设计、结构教学、装配演示和后续工程细化。使用时应重点围绕重心包线、翼根接头、尾翼刚度、动力安装、降落伞锚固点和地面维护边界展开，而不是把它当作单纯的外观造型参考。
