龙门式数控等离子金属板材切割设备结构

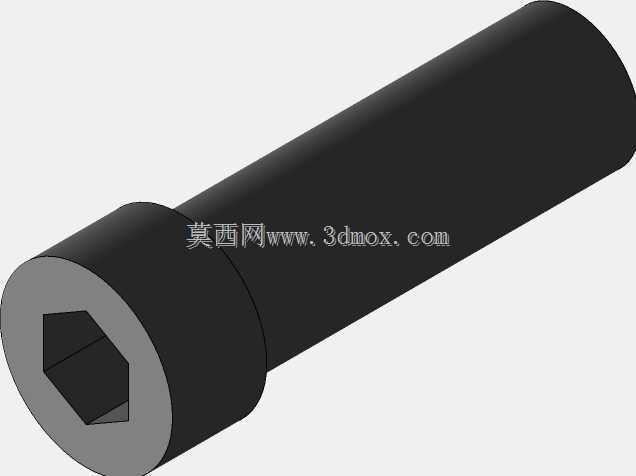

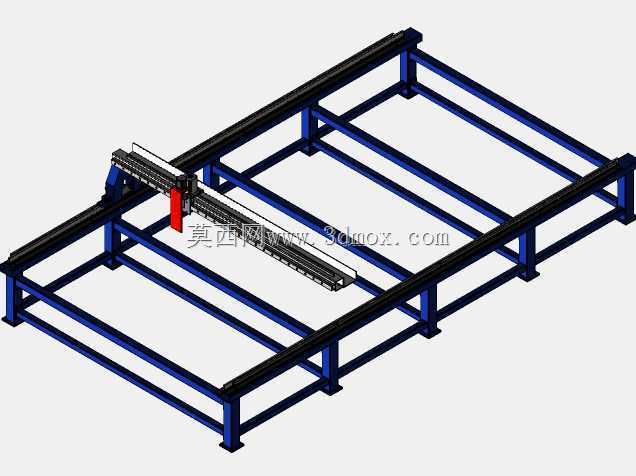

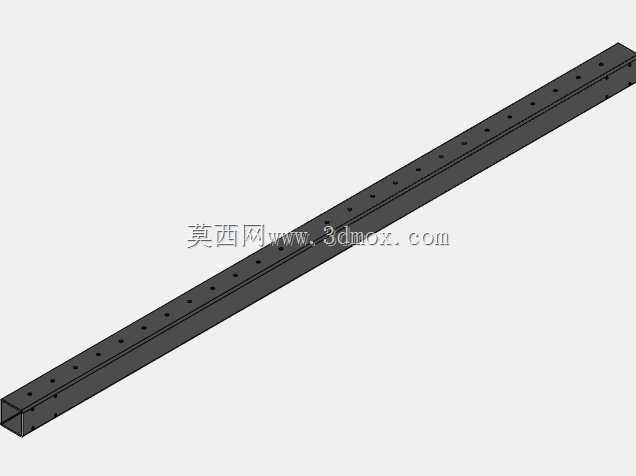

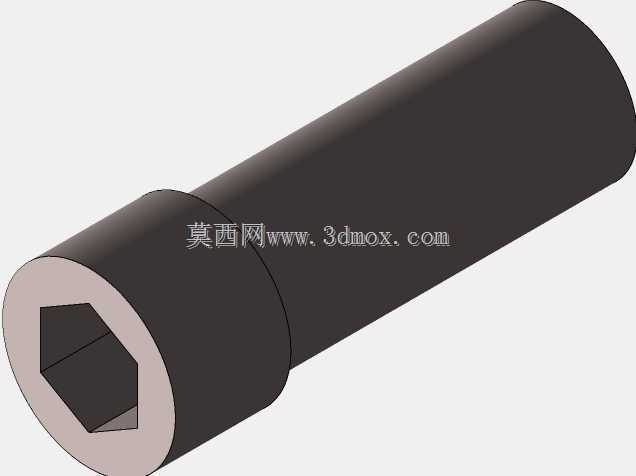

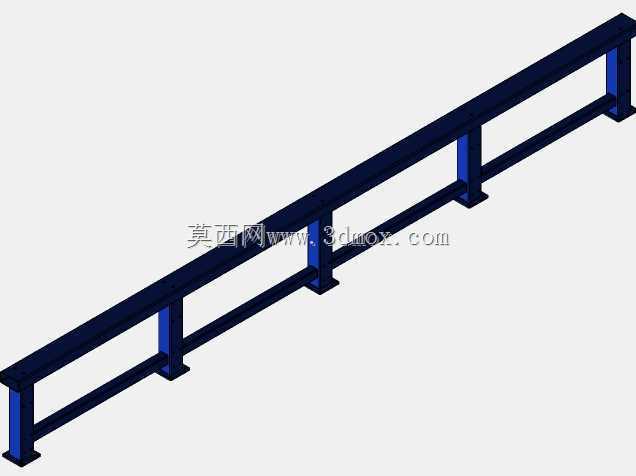

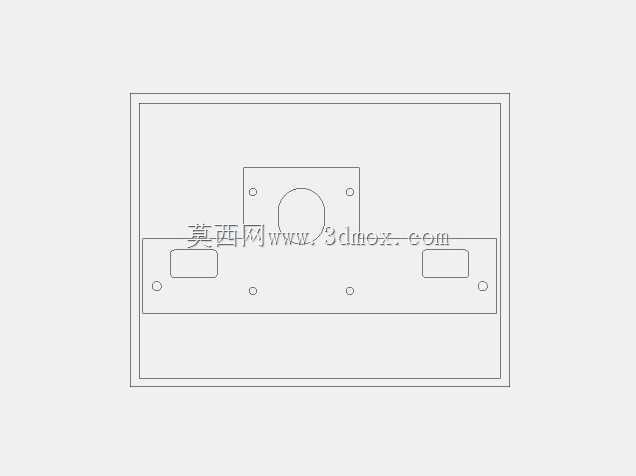

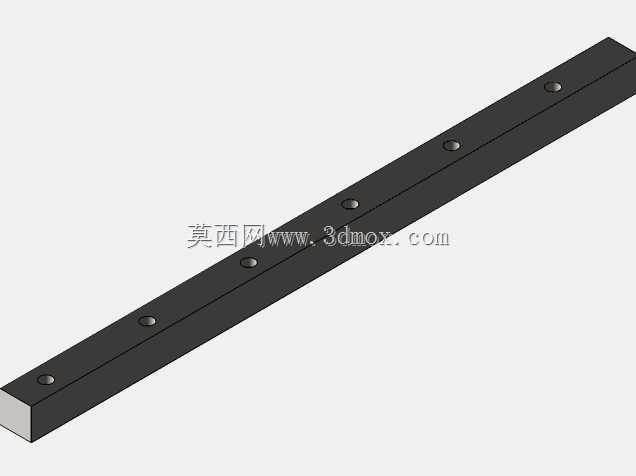

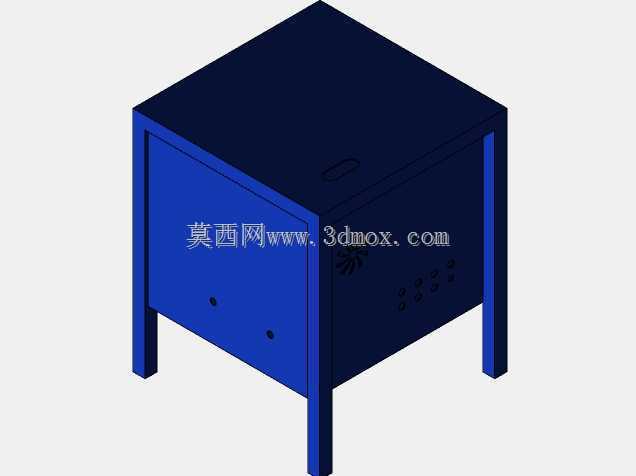

　　这套龙门式等离子切割结构，主要面向中小型钣金加工车间、五金制品下料工位、钢结构小件加工场景设计，适配厚度30mm以内的碳钢板、不锈钢板、镀锌板等常见金属板材的异形轮廓下料作业，可替代传统手工划线、半自动火焰切割的低效作业模式，解决小批量多品种金属件下料精度差、二次打磨工作量大的痛点。整体机架采用矩形钢管拼焊成型的框架式结构，纵向双导轨沿床身长度方向平行布置，导轨安装面经过焊后时效去应力处理再进行铣削加工，保证两根导轨的平行度公差控制在0.2mm/m以内，避免横梁行走过程中出现卡滞、抖动问题，保障切割轨迹的平顺性。横梁部分采用轻量化的型钢焊接结构，在保证整体刚性的前提下降低移动部件重量，减少纵向驱动的负载惯量，提升设备启停、

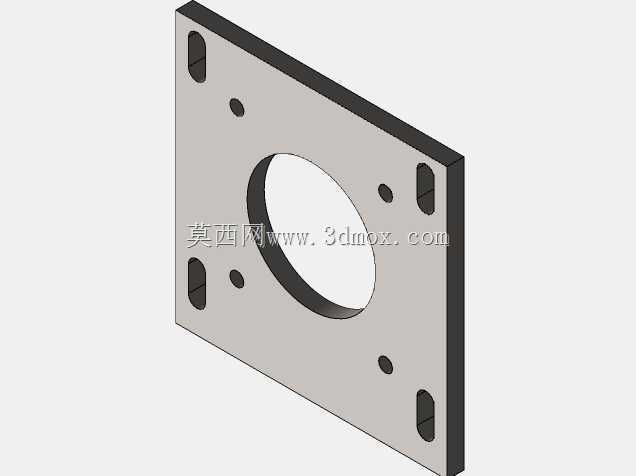

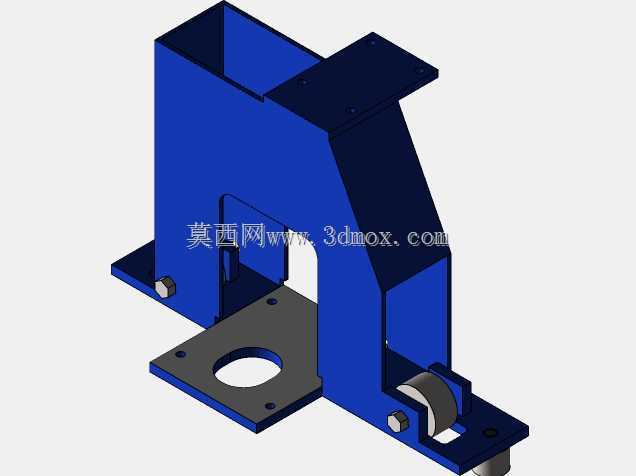

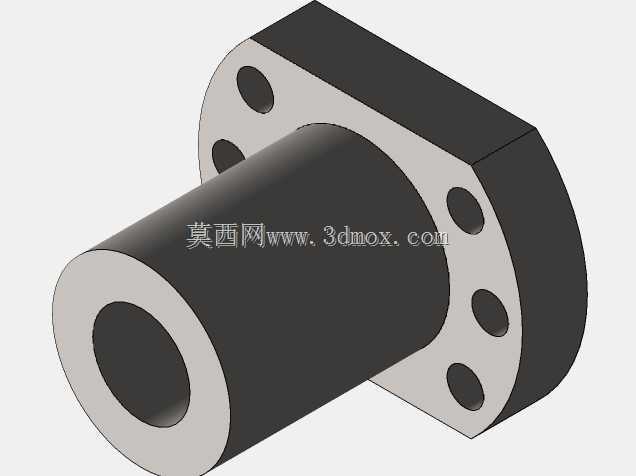

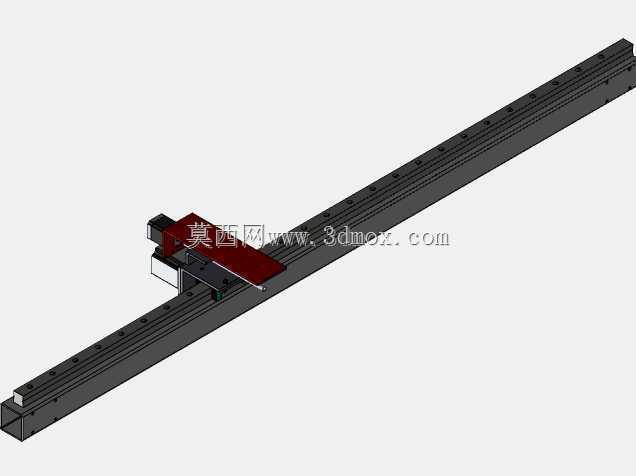

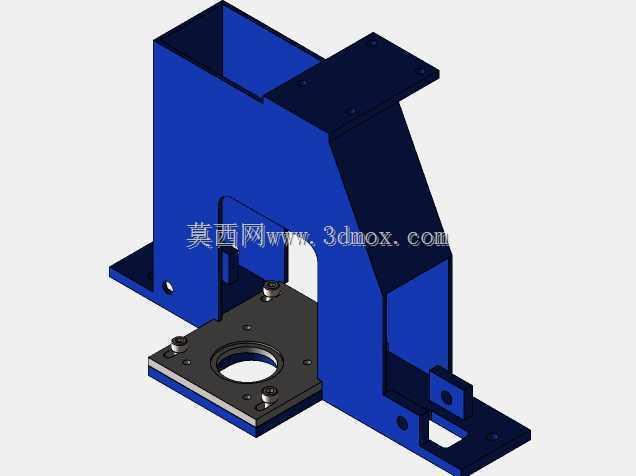

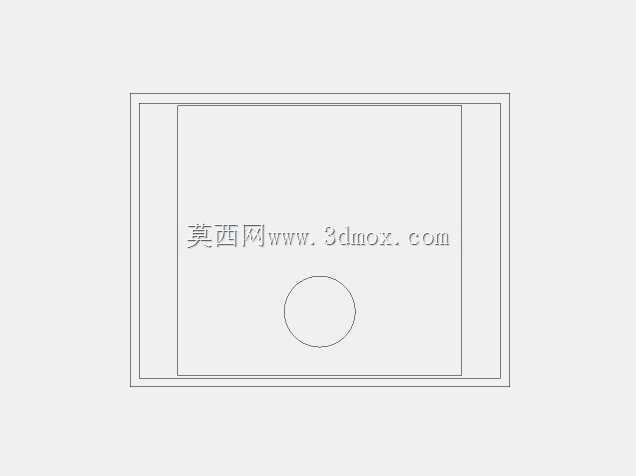

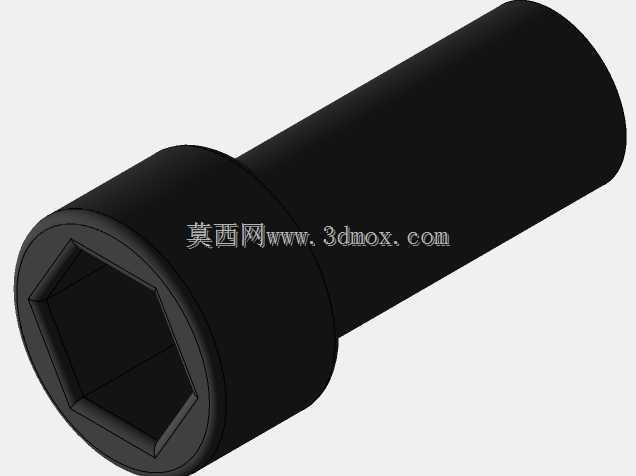

　　换向时的响应速度，切割头搭载在横梁的横向滑座上，可沿横梁长度方向做往复直线运动，配合纵向的龙门行走，实现平面内任意二维轮廓的轨迹输出。设计过程中优先考虑了现场安装的边界条件，床身采用分段式拼接结构，单段床身长度控制在3米以内，方便通过常规厂房门洞运输，现场拼接时通过定位销保证各段导轨安装面的同轴度，不需要大型吊装设备即可完成组装，整体设备的安装地面只需要做常规的水泥硬化处理，不需要额外浇筑专用设备基础，降低了中小加工户的场地改造成本。切割头的安装座预留了等离子割炬的装夹空间，同时设计了浮动防撞结构，当割炬意外碰撞到翘起的板材时，可触发限位信号立即停止设备运行，避免割炬损坏。机架底部设计了可调式支撑脚，

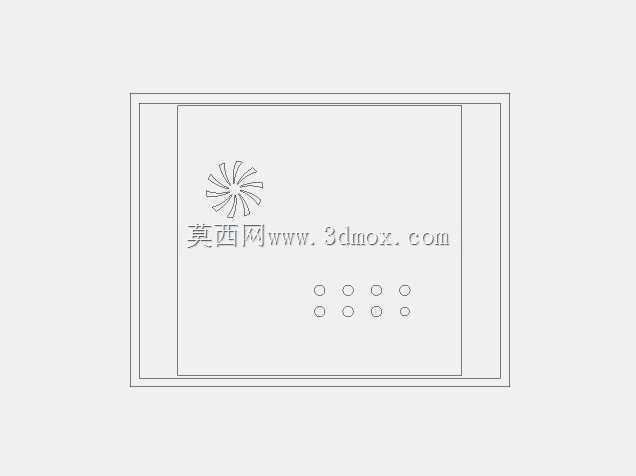

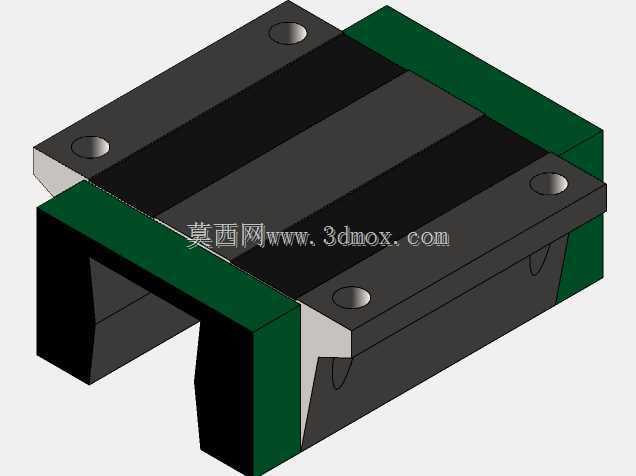

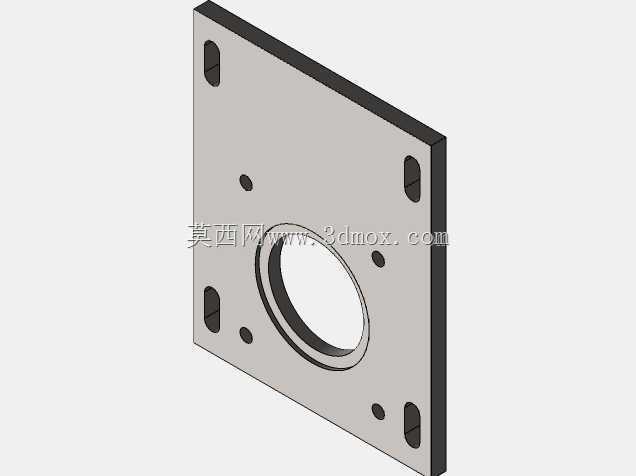

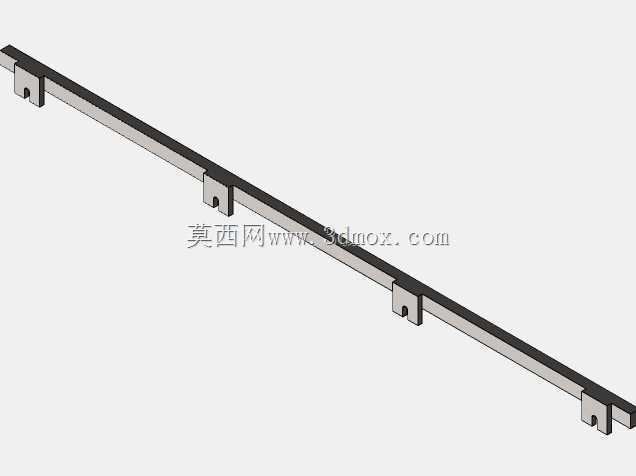

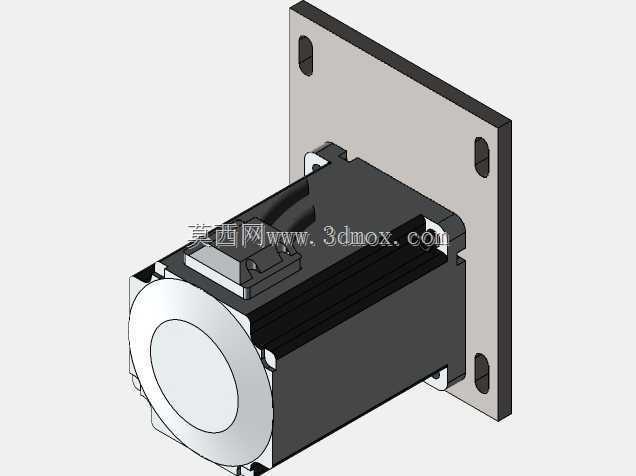

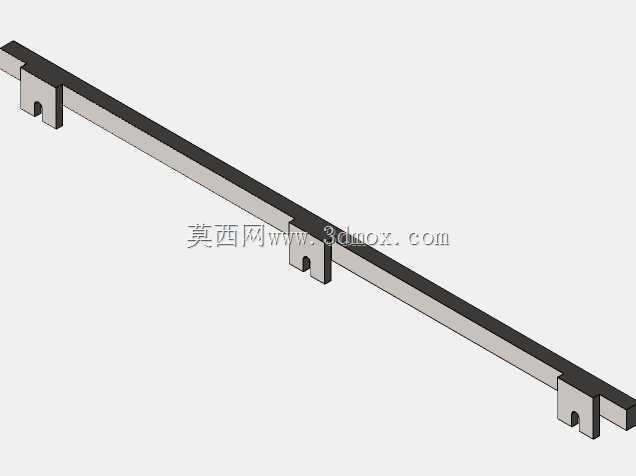

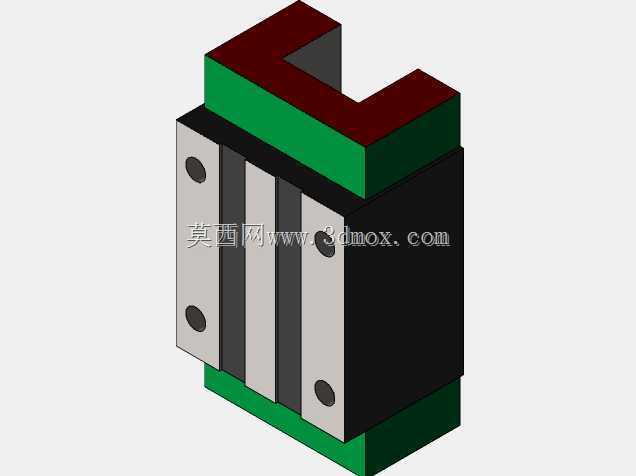

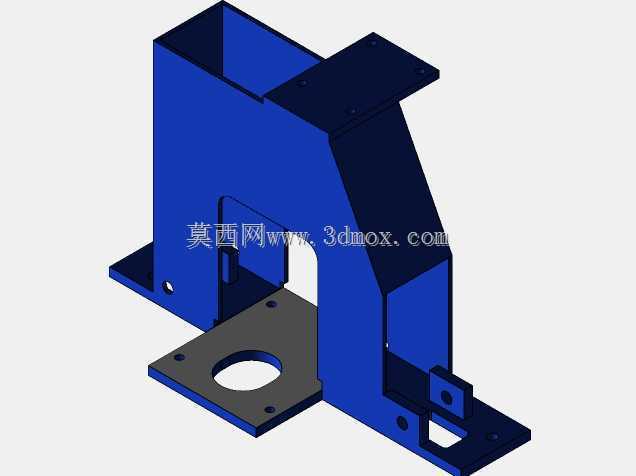

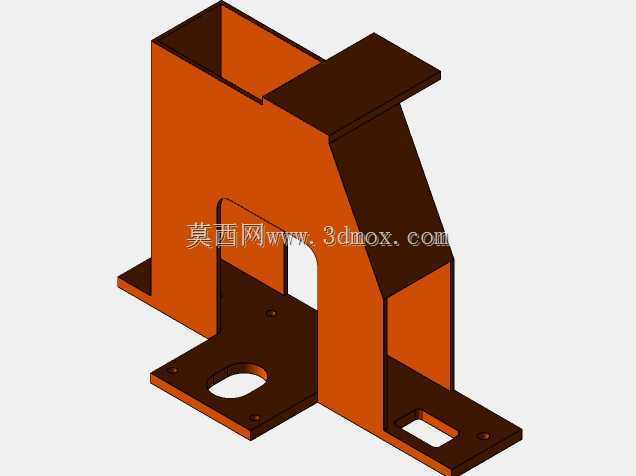

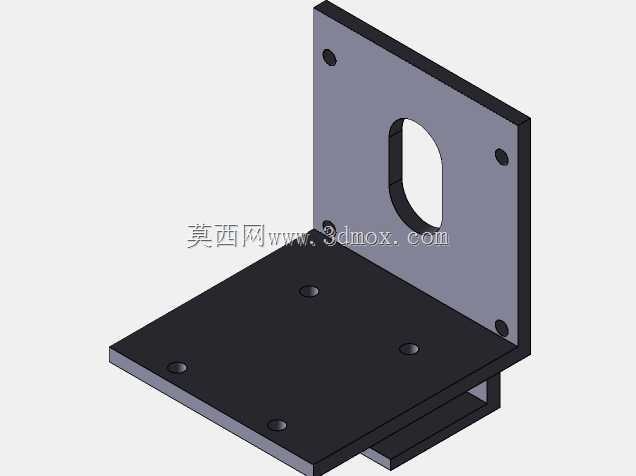

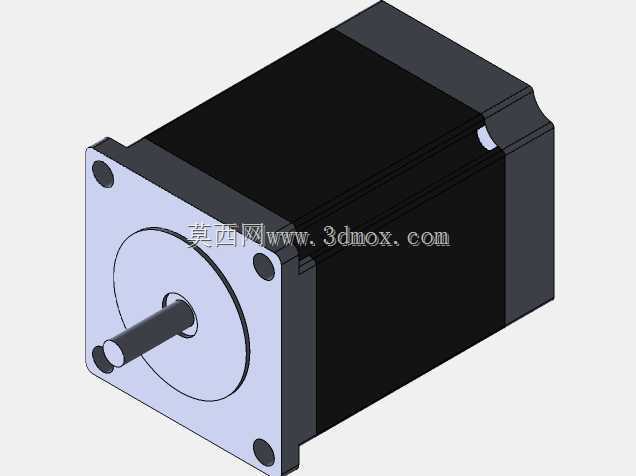

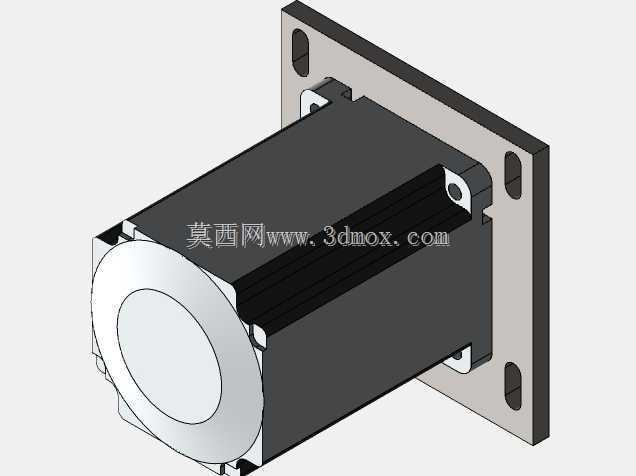

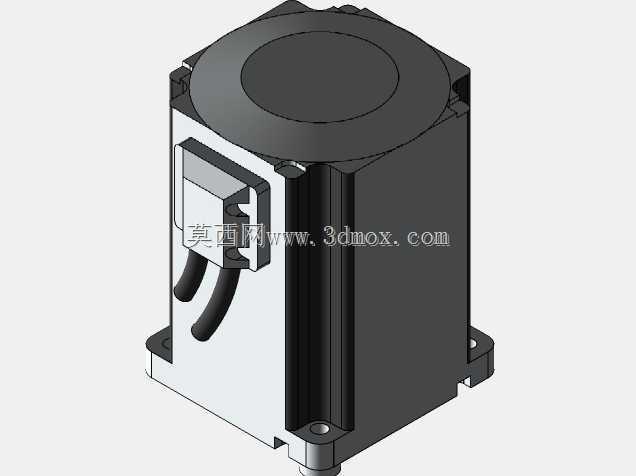

　　可在地面不平整的工况下调整床身水平，调整范围±30mm，适配多数车间的地面条件。横向和纵向的传动位置都预留了齿条、同步带的安装空间，可根据用户的预算和精度需求选择不同的传动方案，预算有限的场景可选用同步带传动满足普通薄板下料的精度要求，对切割精度要求更高的场景可换装齿轮齿条传动，配合直线导轨导向实现更高的轨迹精度。床身的工作台面采用栅格条支撑结构，栅格条采用可更换的耐磨钢材制作，切割过程中产生的熔渣可直接透过栅格间隙落到下方的集渣槽，日常清理只需要更换磨损的栅格条即可，不需要对整个工作台进行大修。设备的走线全部采用拖链内置布置，避免切割过程中产生的高温熔渣飞溅烫伤线缆，同时也防止线缆在设备往复运动过程中出现拉扯、缠绕问题。

　　在实际应用场景中，这类设备可直接对接数控排版软件，将待加工的零件在板材上进行最优排版，提升板材利用率，减少边角料浪费，相比传统的砂轮切割、手工等离子切割，加工出来的零件切口垂直度更好，挂渣量少，可减少后续打磨、校形的工序时长，单人即可完成整台设备的操作，上下料可配合车间内的小型悬臂吊完成，适合多品种小批量的金属件加工场景，比如机箱机柜制作、广告金属字加工、小型钢结构件下料、农机配件加工等场景都能适配。设计时还考虑了后期加装自动调高系统、火焰割炬的扩展空间，用户如果有厚板切割需求，可直接在滑座上加装火焰割炬安装位，不需要对横梁结构做大规模改动，降低设备升级的改造成本。整体结构的受力经过校核，在横梁移动到纵向行程最远端、切割头移动到横梁最远端的极限工况下，横梁的下挠量控制在0.15mm以内，不会因为结构变形影响切割精度，导轨的安装面设计了防尘护板，可阻挡切割产生的金属粉尘进入导轨滑块内部，延长传动部件的使用寿命。
