科幻球形侦察无人机结构设计

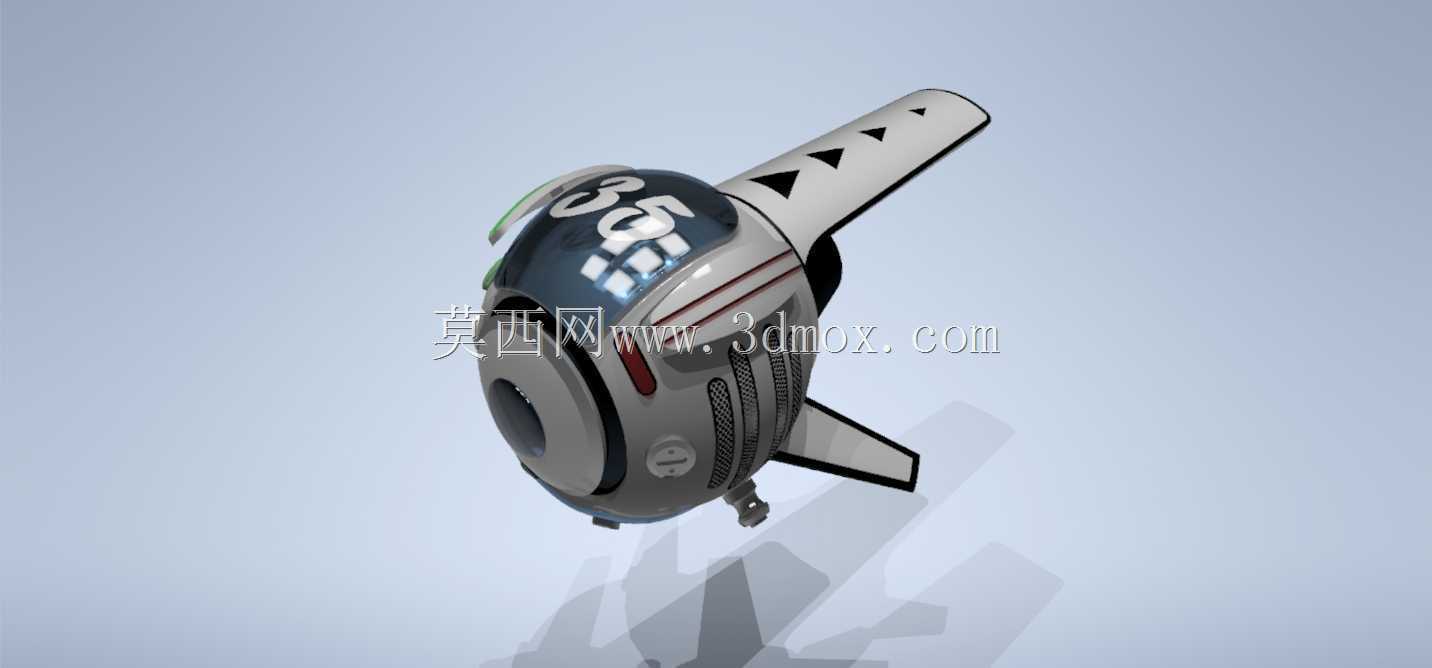

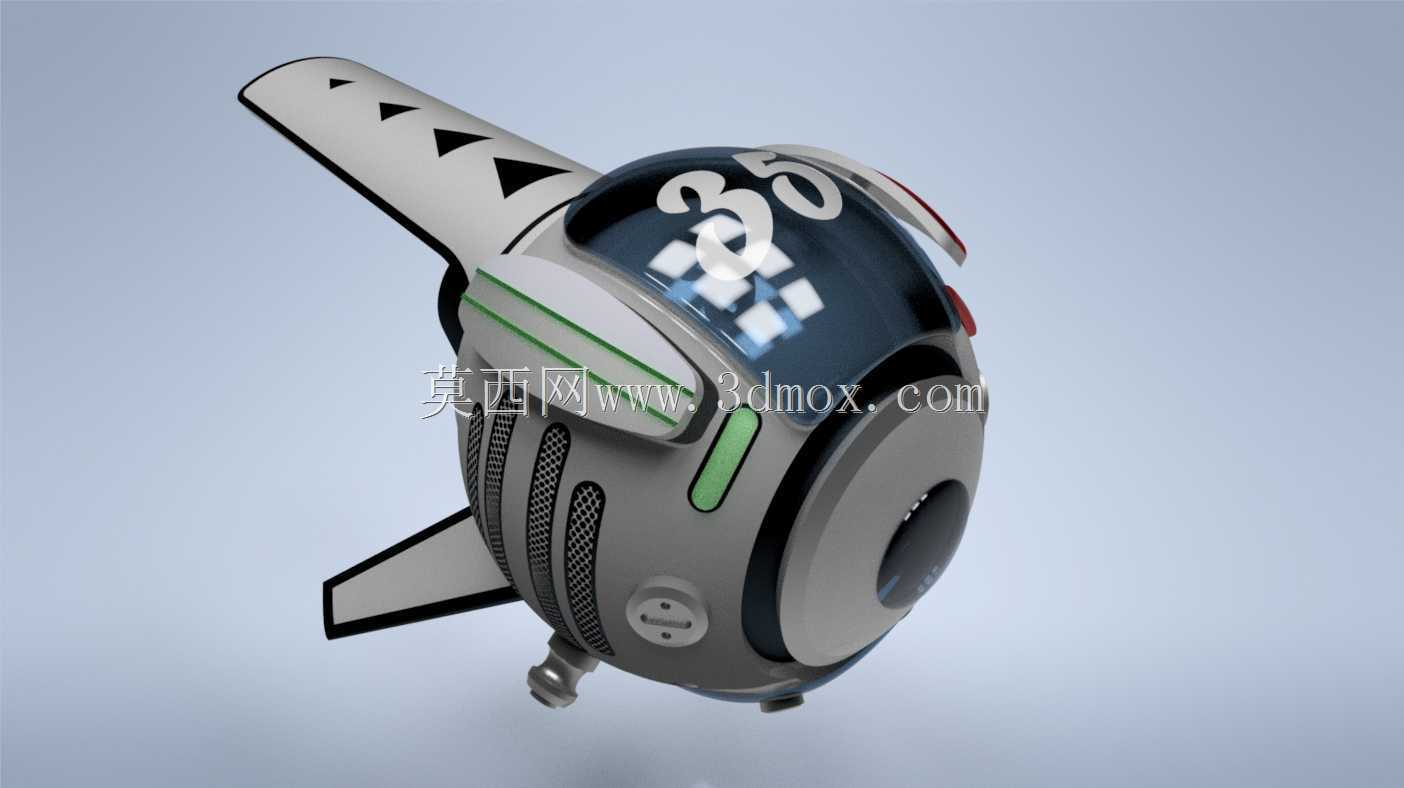

　　该球形科幻无人机的结构方案面向近景巡检、室内侦察、狭小空间探测与影视道具预演等场景展开，整体没有沿用常规多旋翼平板机架的布局，而是把动力、感知、姿态控制和外壳防护集中在一个近似球体的主体内，再通过侧向尾翼、顶部翼片和底部支撑件形成辨识度很高的造型。从工程拆解角度看，球形主体的优势在于外周轮廓连续，碰撞到墙面、管道、货架或舱室边角时，冲击力更容易沿曲面分散，不会像外露悬臂机架那样出现桨叶先接触障碍的情况；这种思路适合在设备夹层、地下管廊、船舱通道、展会布景等空间受限区域使用，也可作为未来小型巡检飞行器概念验证的外观样件。

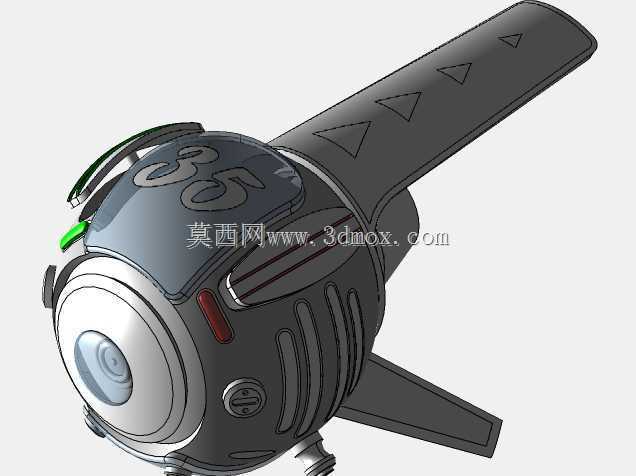

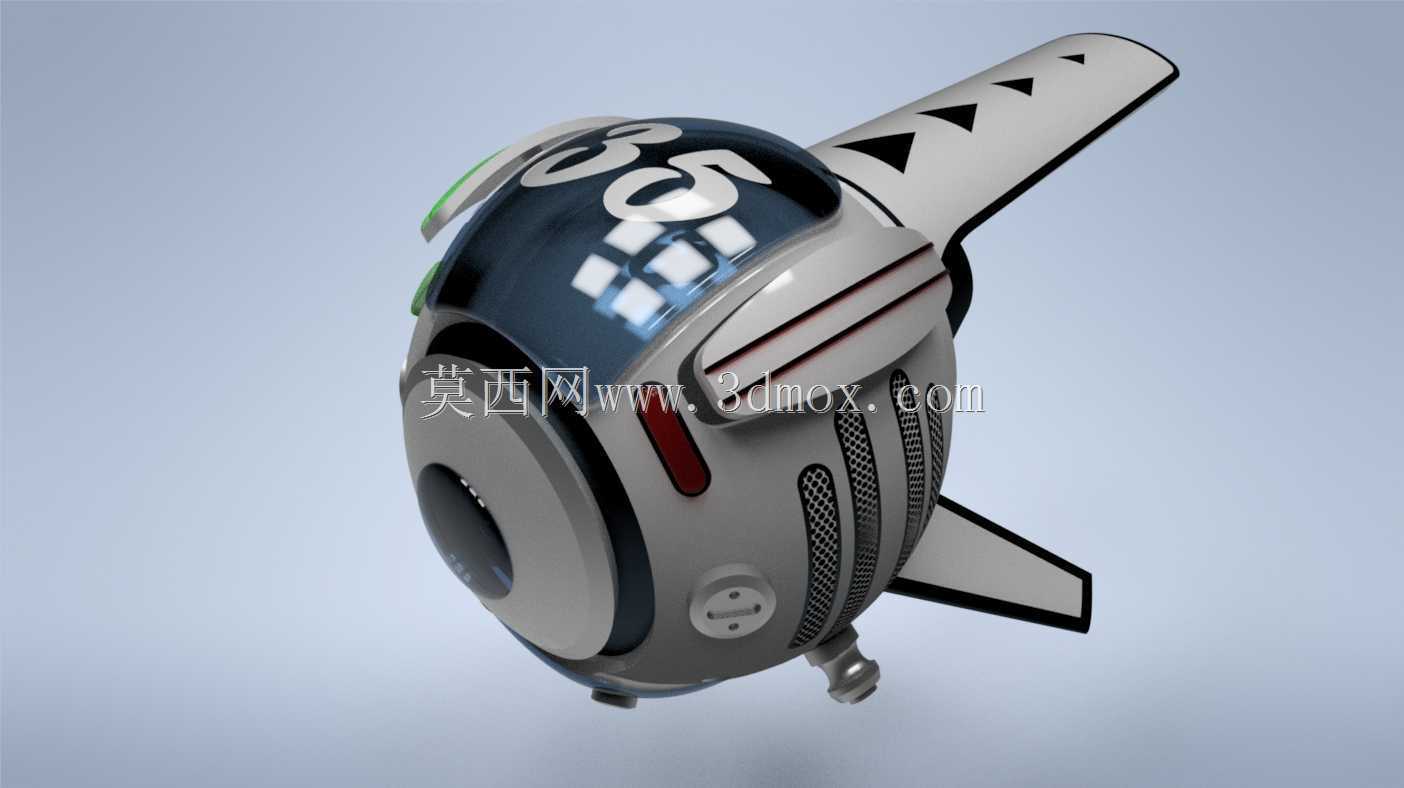

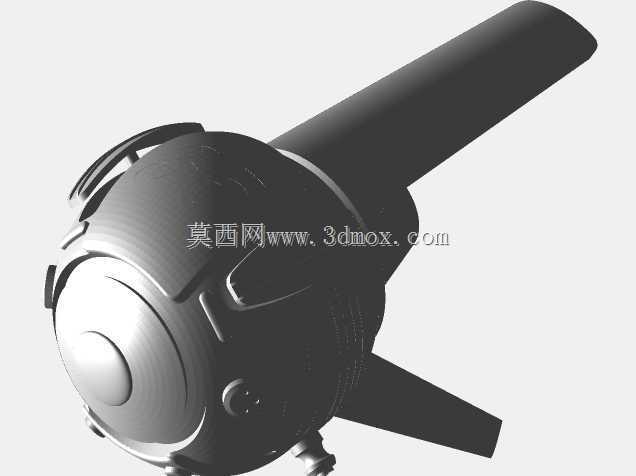

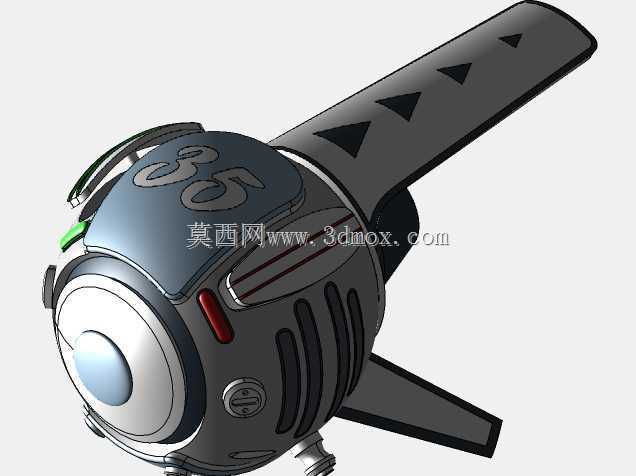

　　机体前部设置圆形观察与传感窗口，窗口区域相对球面略微内收，周围通过环形台阶形成安装边界。实际建模时，该区域可布置摄像头、测距模块或照明组件，环形台阶既给镜片、传感器座和密封压圈留下装配空间，也能在正面受到轻微擦碰时让外壳先接触，减少光学件直接受损的概率。主体上半部分采用深色透明罩造型，工程上可理解为航电舱罩，内部预留飞控板、电调、天线和线束的布置空间；罩体表面的数字标识和分色块并不承担结构受力，主要用于外观方向识别，在真实产品中可替换为警示色、任务编号或低可视度涂装。

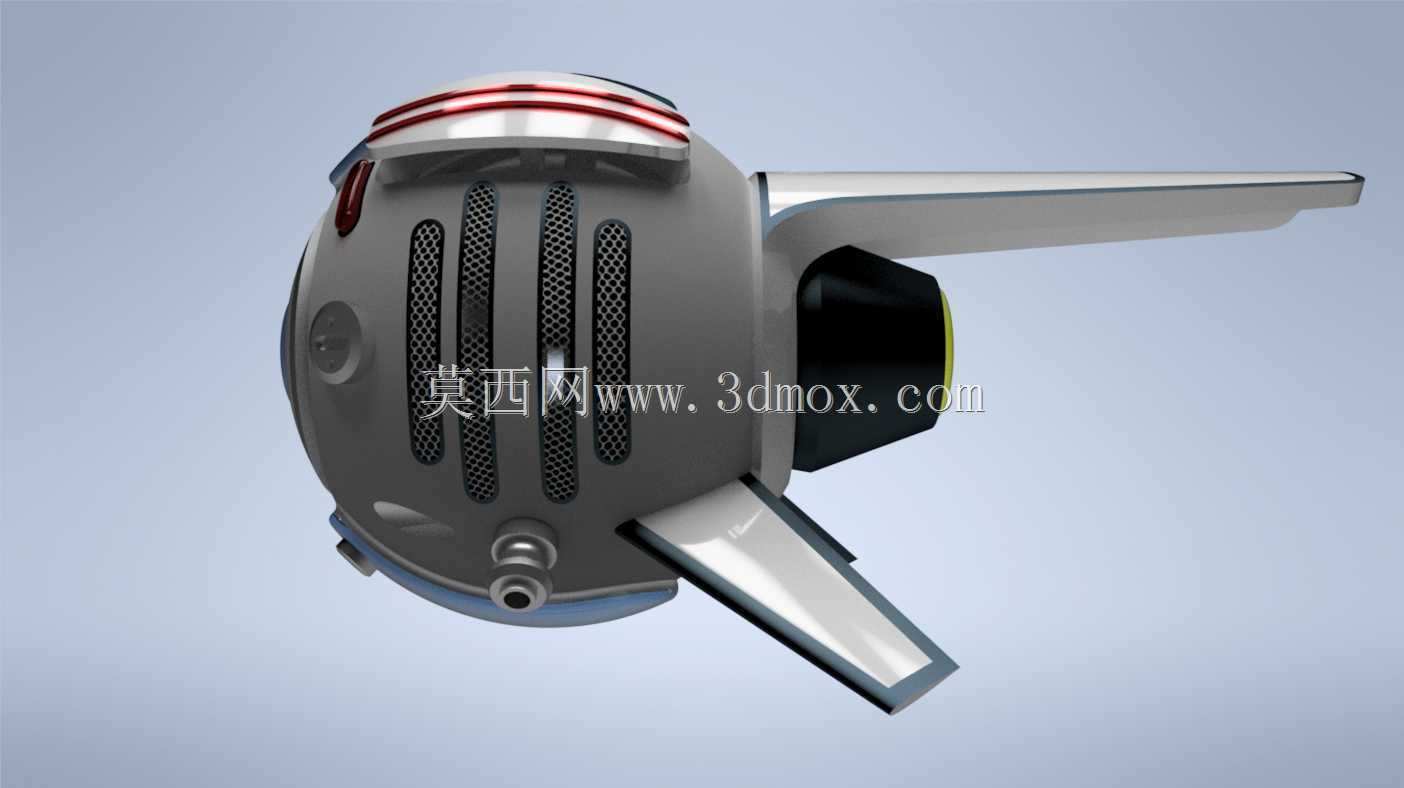

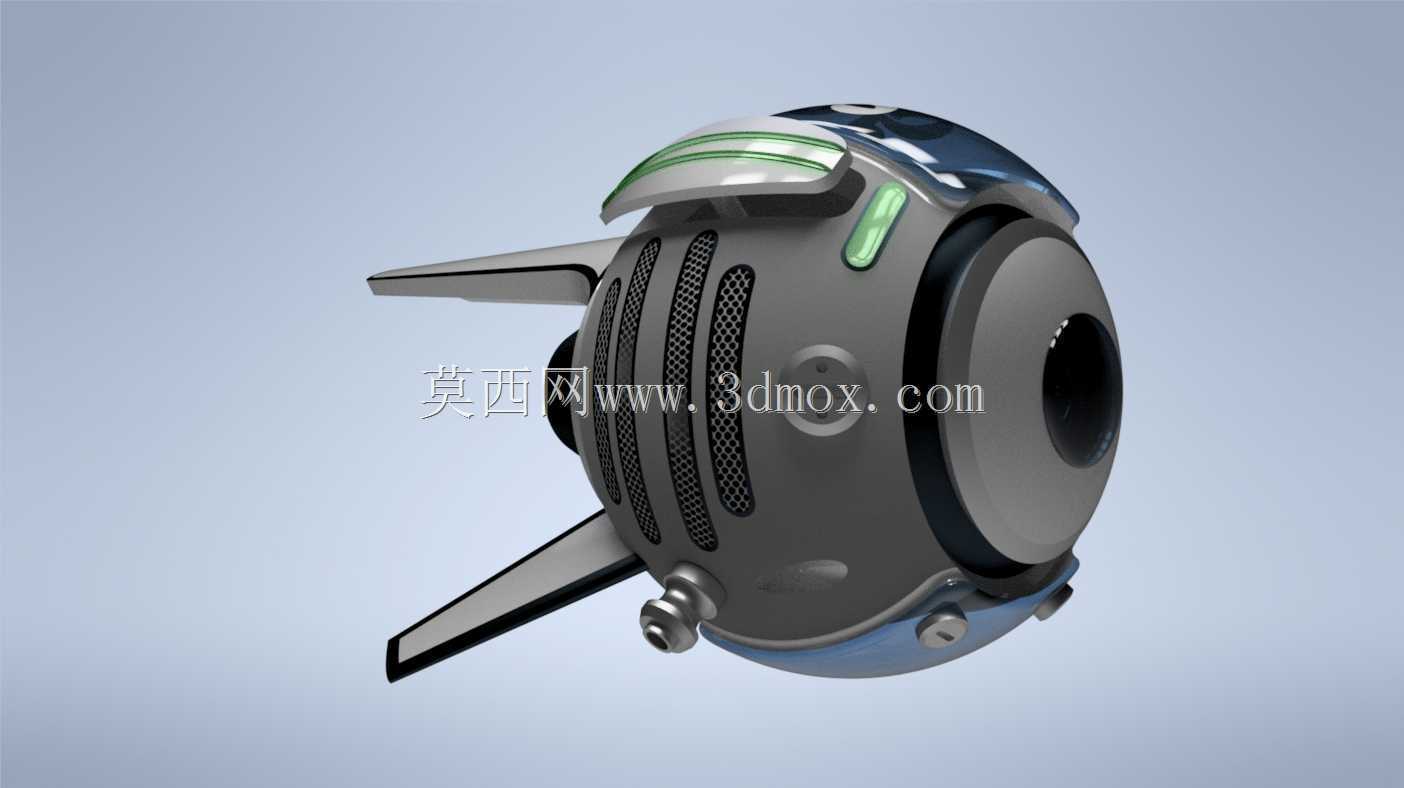

　　机身侧面布置长条状绿色指示窗，其位置处于球体中上部，便于地面人员从侧前方判断设备通电、通信或任务状态。指示窗下方是带密集网格的通风区域，网格背后对应电机、电调或电池散热通道。球形机体内设备密度高，热源集中，若完全封闭，连续飞行后电池和电调温度会快速上升，因此在外观曲面上保留进风、出风格栅具有实际意义。格栅开孔需要兼顾异物防护和气动阻力，模型中细密孔阵的表达方式可为后续防护罩、防尘网或声学衬层设计提供参考。

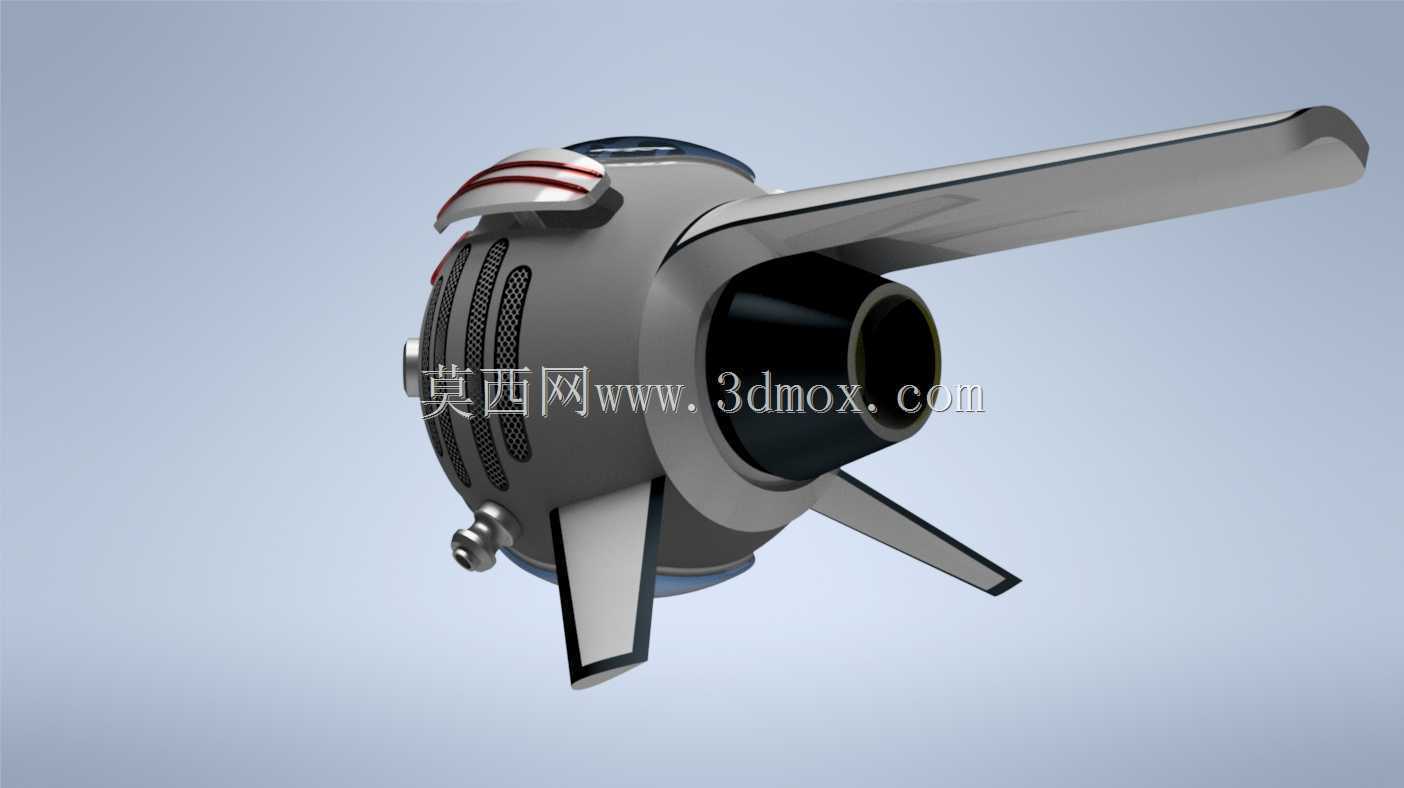

　　顶部和侧后方伸出的翼状构件并非传统固定翼升力面，更接近方向稳定面与造型识别件。上侧翼片带有三角形镂空，根部与球体上壳连接，末端向外后方延伸；下侧翼片尺寸较短，位于球体后侧下方。两者共同形成类似尾翼的视觉轮廓，在概念设定中可用于增强航向稳定性，也可在内部布置天线、LED灯带或辅助传感器。结构设计时，翼片根部需要做圆角过渡并增加加强筋，避免侧向磕碰时在根部产生应力集中；若用于真实飞行验证，翼片宜采用轻质薄壁件，并控制伸出长度，防止整机转动惯量过大。

　　底部可见小型支撑脚和近似起落垫的结构，说明该方案考虑了静置停放和落地接触。球形机体如果没有支撑点，在地面上容易滚动，底部支点与后侧曲面配合可以形成稳定停放姿态。支撑脚不宜过高，否则会抬高重心并增加起飞阶段的干扰；建模中支点尺寸较小，更适合轻量级设备的短距着陆、桌面展示或手持投放场景。底部壳体上还设置了圆形小盖板，可作为电池仓、维护口或快拆螺钉位使用，盖板周围的沉台能够限制密封件位置，也方便后期维护时不用拆解整个外壳。

　　从安装边界看，整机最大外轮廓由球体直径、上侧翼片展长和下侧翼片后伸长度共同决定。球体内部适合采用中心骨架承力，电池置于下半舱以降低重心，飞控和惯性测量单元尽量靠近几何中心，电机与推进组件围绕重心对称布置。外壳可沿前后或上下分模，分模线避开光学窗口和散热格栅；透明罩与不透明壳体之间建议设置搭接止口，既有利于外观齐平，也能提高装配定位精度。尾翼类外伸件与主壳连接时，不应只靠外观曲面贴合，需在内部设置柱位、筋板或金属嵌件，以承受搬运和轻微碰撞载荷。

　　该模型的价值不只在科幻外观，还在于把紧凑防护、传感窗口、散热通道、维护口盖、停放支点和方向稳定件整合到同一机体语言中。对于结构设计人员，可据此评估球形飞行器在狭窄环境中的包络优势；对于三维建模从业者，曲面罩体、环形窗口、侧翼根部和格栅区域都是练习复杂外观件分件、装配间隙与工程细化的典型部位；对于设备选型或概念展示，也能直观呈现小型智能侦察无人机在未来巡检、交互道具和科普展示中的形态方向。
