带内冷通道的涡轮机叶片精铸结构

　　在燃气轮机与航空发动机的热端部件里，涡轮叶片长期处于高温、高压、高转速叠加的极端工况，其结构合理性直接决定整机的做功效率与运行寿命。这套叶片结构采用真实扫描数据逆向重构，叶身型面并非简单的直纹面拉伸，而是沿叶高方向连续变化的空间扭面：进气缘厚度较大以抵御高温燃气冲蚀，排气缘逐渐收薄以降低尾迹损失，叶盆与叶背的曲率分布经过气动优化，保证燃气在流道内膨胀做功时流向平顺，减少二次流损失。

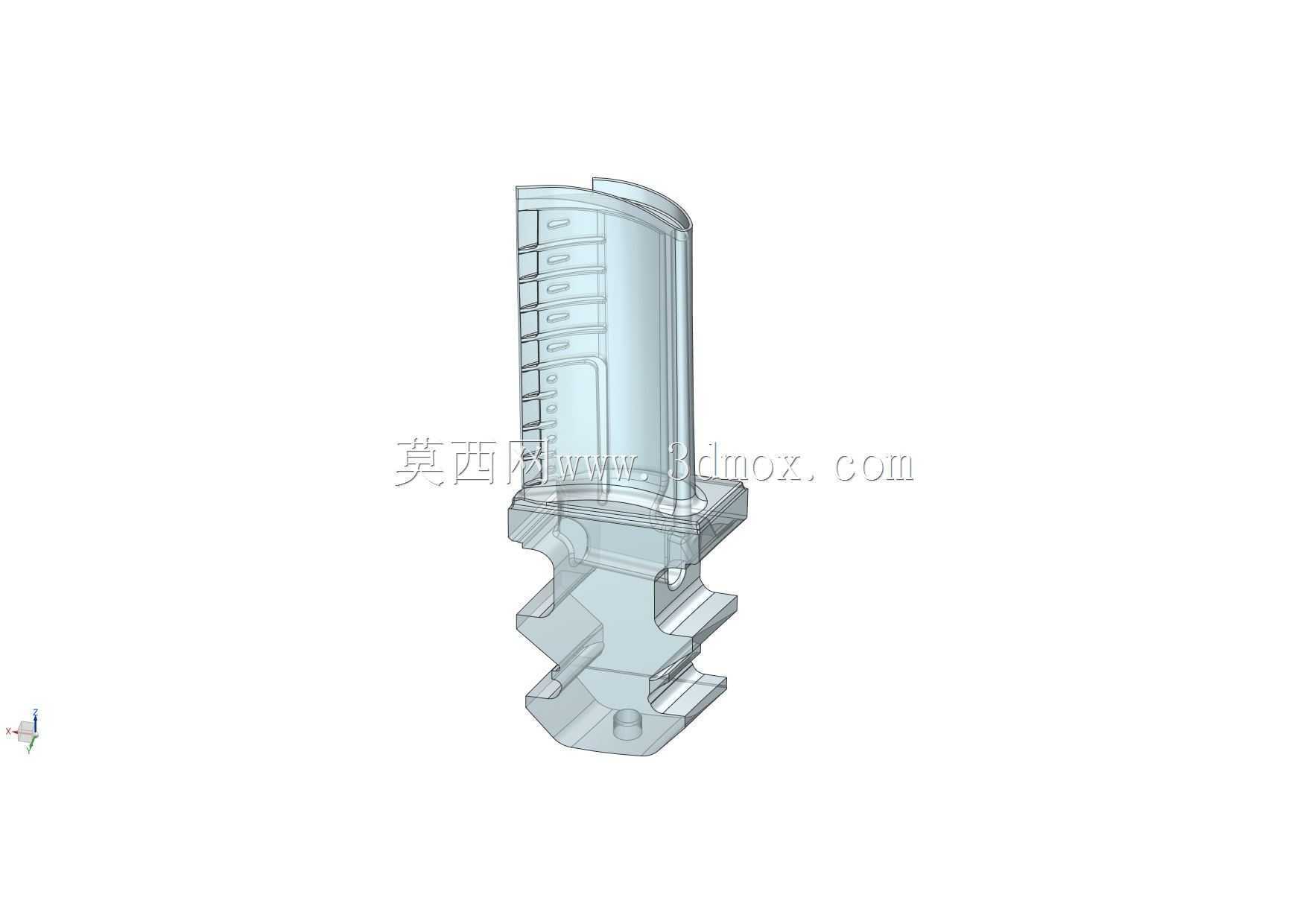

　　与常规实心叶片最核心的差异，在于叶身内部预置了贯通式冷却通道。高温工况下，压气机引出的冷却气流从叶根端进入内腔，沿通道向上流动过程中持续带走叶身金属基体的热量，最终从叶顶或排气缘的微孔溢出，在叶片外表面形成保护性气膜，把金属实际工作温度压在材料许用极限以内。这一设计让叶片可以在高于基体材料熔点的燃气环境中长期稳定工作，是现代高推重比航发、重型燃气轮机的标配结构。

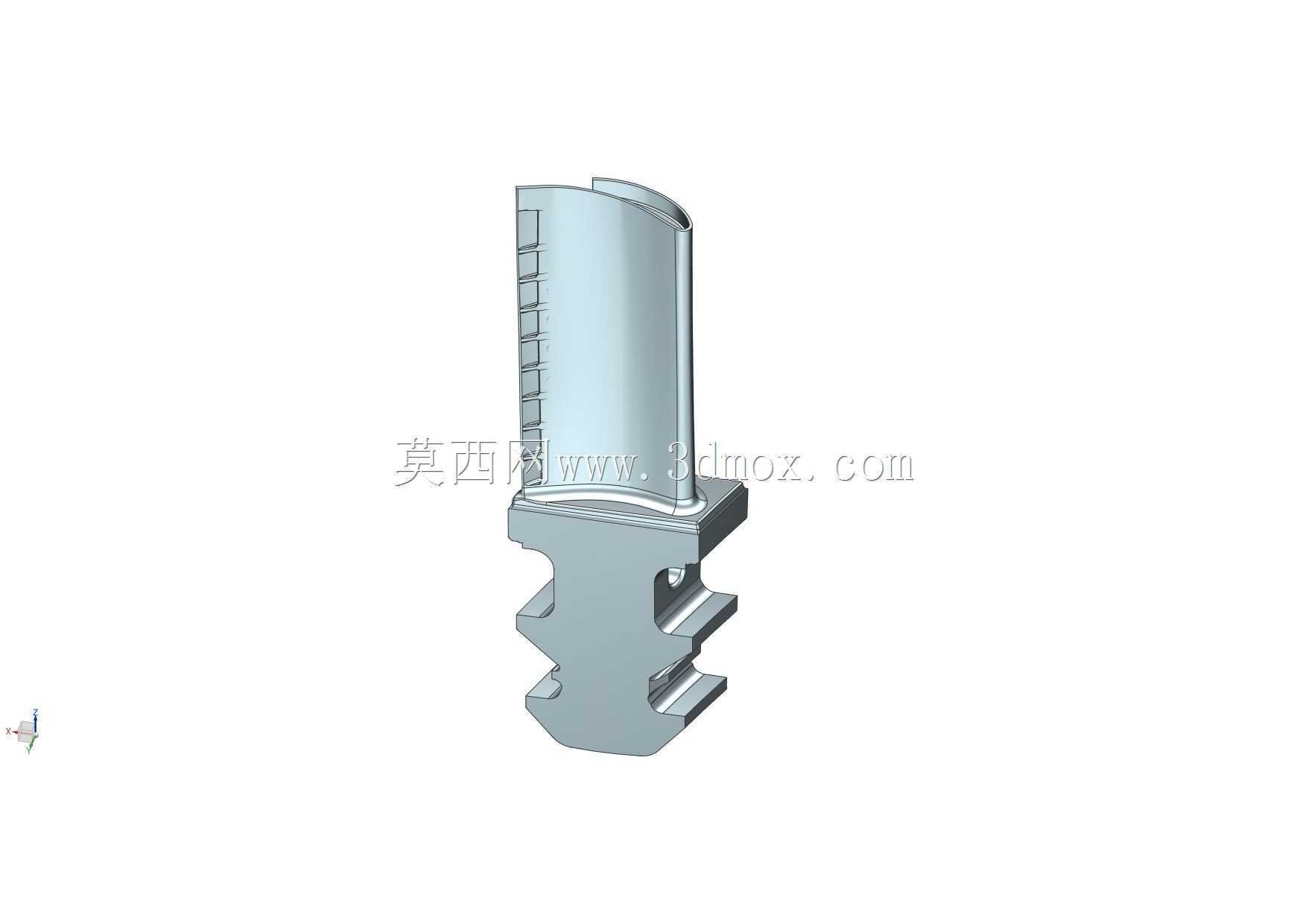

　　叶片下端的安装结构采用枞树形榫头设计，多道对称分布的承力齿与轮盘轮缘的榫槽逐齿配合：高速旋转产生的巨大离心力通过各齿接触面均匀传递到轮盘上，齿间留有合理的装配间隙，既保证热态下叶片与轮盘温差变形时不会发生卡滞，也能让冷却气流顺利进入叶根内腔。榫头底部的限位凸台与锁片槽结构，用于装配时锁定叶片轴向位置，防止运行中叶片沿榫槽方向窜动；叶身靠近根段的一侧排布了多道阶梯状封严篦齿，装配后与机匣蜂窝封严结构配合，减小叶尖间隙漏气，提升涡轮级的容积效率。

　　从安装边界来看，榫头的齿距、齿厚、楔角都严格匹配对应轮盘的榫槽尺寸，装配时叶片沿轮盘轴向滑入榫槽，到位后通过锁片锁紧，单块叶片的更换维护无需拆解整个轮盘，外场检修效率较高。叶身的扭转角度、弦长沿叶高的变化规律，需要和前后级导叶、动叶的流道参数匹配，避免出现气流攻角过大引发的分离振动；冷却通道的截面尺寸、走向拐点也经过流阻校核，保证在给定冷却空气压力下，内腔流量分配均匀，不会出现局部冷效不足导致的过热烧蚀。

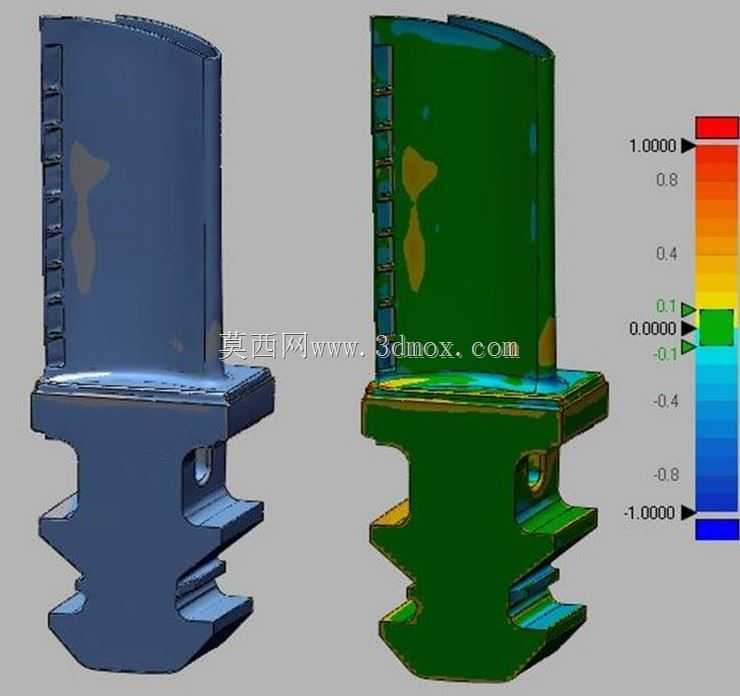

　　逆向重构过程中，扫描点云先经过去噪、补孔处理，再拟合出光顺的叶身NURBS曲面，榫头的承力齿、封严篦齿、冷却通道内壁都保留了原始设计的工艺特征：叶身表面预留的精密铸造余量、榫头齿面的机加工基准、内腔通道的铸造成型圆角都在数模中完整体现，既可以直接用于熔模精密铸造的模具设计，也能作为热强度分析、模态振动分析、冷却流场仿真的原始几何输入。对于动力装备研发人员来说，这类带完整内冷结构与装配榫头的叶片数模，能够省去大量从测绘到建模的重复工作，直接用于方案论证、改型设计与教学演示。
