双十字交错式挠性万向传动接头

　　在多轴错位传动的工况里，刚性联轴器无法补偿两轴之间的径向、角向与轴向偏差，这类挠性万向节就承担着在存在安装误差、运行振动、轴系挠曲的状态下持续传递扭矩的作用。这套接头采用上下对称布置的双十字交错结构，和普通单十字轴万向节相比，它可以在更大的偏角范围内保持输入输出端的转速波动更小，避免单节万向节在大夹角传动时产生的周期性角速度脉动。从结构拆解来看，接头两端是带外花键的轴头，花键齿沿轴向均匀分布，既可以和配套的带内花键的传动套直接啮合传递扭矩，也允许轴段沿花键方向做小范围轴向滑移，补偿传动系统热胀冷缩或者装配累积误差带来的轴向尺寸变动。中间的主体框架为分体式方块壳体，壳体内部预留了两组十字销轴的安装腔，

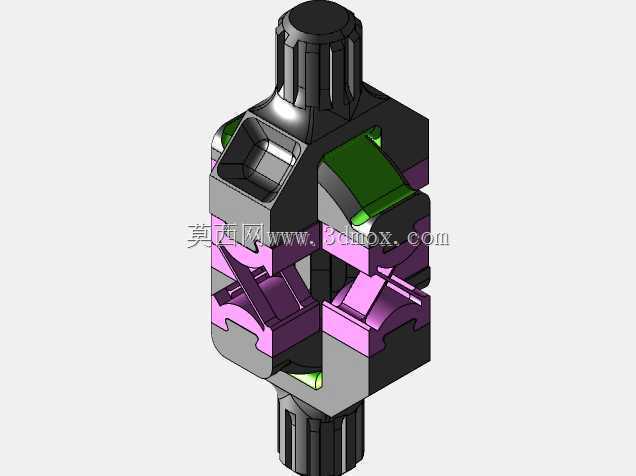

　　两组十字轴的回转轴线在空间上呈90度交错布置，每一组十字轴都通过四个销轴分别和两侧的传动叉架铰接。图中紫色部分为两组对称的传动叉架，叉架的铰接孔和十字销轴之间预留了合理的转动间隙，保证在两轴出现夹角时，叉架可以绕销轴自由摆动；绿色部分为嵌装在壳体腔体内的弹性缓冲衬垫，衬垫被夹在壳体和叉架的接触面之间，当传动系统出现冲击载荷或者瞬时扭矩波动时，弹性衬垫可以吸收部分振动能量，降低金属零件之间的刚性撞击，同时还能补偿铰接副长期运行磨损后产生的旷量，避免传动间隙快速变大。黑色部分为上下对接的壳体护罩，护罩通过侧边的卡扣结构扣合为整体，把内部的十字轴、叉架、衬垫全部封闭在腔体内，既可以阻挡车间里的粉尘、切削液、焊渣进入铰接摩擦面，也能在高速运转时避免内部零件脱出，护罩侧面开设的镂空槽一方面是为了减轻整体自重，降低转动惯量，另一方面可以在运转时让空气在腔体内流通，带走铰接面摩擦产生的热量，避免长期高温导致弹性衬垫老化失效。在实际应用场景中，这类挠性万向节常被用在轻工自动化生产线的错位动力传递、小型输送设备的辊子传动、实验台架的可调角度动力输出、门窗启闭机构的联动转轴，以及一些安装空间局促、两根传动轴无法保证严格同轴度的非标设备里。和带橡胶盘的挠性联轴器相比，它的允许角向补偿量更大，单节就可以实现最大30度左右的轴间夹角传动，双节交错布置之后，输入轴和输出轴即使存在平行径向偏移，也可以通过两节万向节的偏摆组合把偏移量补偿掉，

　　不需要像刚性联轴器那样在安装时反复打表调整同轴度，大幅降低了现场装配的对中要求。设计时的尺寸边界需要重点关注几个部分：两端花键轴的外径和有效啮合长度要和配套的传动件匹配，花键的齿形选用渐开线齿形，相比矩形花键它的齿面接触应力更低，承载能力更强，对中性也更好；中间方形壳体的外轮廓边长要和安装工位的预留空间匹配，壳体四个角做了圆角过渡，避免应力集中在尖角位置，同时也防止安装时锐边划伤装配人员；十字销轴的直径按照传递的额定扭矩来校核，销轴和叉架孔的配合选用间隙配合，既保证转动灵活，又不能间隙过大导致传动时产生明显冲击；弹性衬垫的厚度根据需要的缓冲刚度来调整，如果设备传动冲击大就选用硬度稍低、厚度更大的衬垫，如果要求传动精度高、

　　滞后小就选用硬度更高的薄衬垫。安装的时候要注意，上下两根连接轴的伸入花键的长度不能超过花键轴的有效行程，要预留出足够的轴向窜动空间，避免设备运行时轴端顶死在万向节内部；壳体的扣合卡扣要完全卡入位，必要时可以在卡扣缝隙处涂少量紧固胶，防止高速运转时护罩松脱；铰接销轴的端面可以加装小型挡圈，避免销轴在长期摆动过程中从孔内滑出。和传统的十字轴式刚性万向节相比，这款集成弹性衬垫的结构不需要额外加装润滑脂嘴，衬垫本身可以起到减摩和缓冲的作用，维护周期更长，在中小扭矩、高转速、安装对中精度差的非标传动场景里适配性很强，结构全部为对称设计，上下两端可以互换安装，不需要区分输入侧和输出侧，现场装配时不容易装反，分体壳体的设计也让后期更换磨损的衬垫或者叉架时不需要把整个传动轴全部拆下来，只需要打开护罩就可以替换内部易损件，维护便利性远高于整体焊接式的万向接头。
