凸缘刚性法兰联轴器传动连接件

　　这款刚性凸缘式法兰联轴器，是机械传动系统里用于两根轴端同轴刚性联接的基础零部件，日常在各类工业设备的动力传递链路中十分常见，从常规的输送辊道、搅拌设备主轴，到中小型泵组、风机、减速机组的输出端对接，只要传动工况对中精度有保障、载荷冲击幅度可控，都能见到这类结构的应用。它的核心作用是把主动轴输出的扭矩完整传递到从动轴端，和弹性联轴器不同，这类刚性法兰结构没有缓冲吸能的弹性元件，依靠接合面的摩擦力与紧固件的剪切承载共同传扭，对两根对接轴的同轴度偏差容忍度较低，但反过来在对中合格的工况下，它没有传动间隙、扭转刚度极高，重载下传动响应直接，长期运行的传动可靠性远高于多数轻型弹性联接结构。

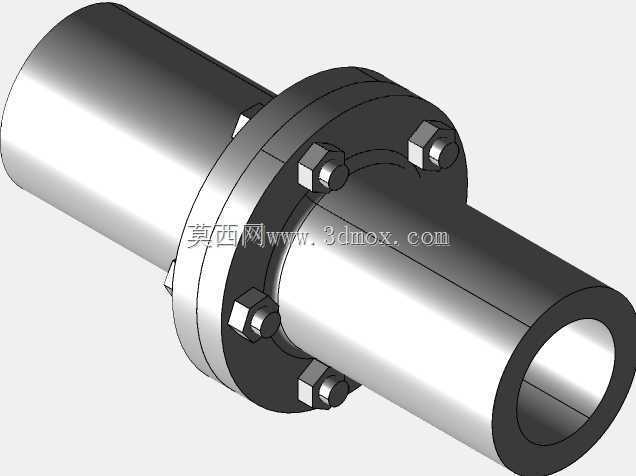

　　从结构设计逻辑来看，整套零件由两个对称布置的带毂法兰盘、一组周向均布的六角头螺栓与配套锁紧螺母组成。两个法兰盘分别通过中心的轴孔套装在主动轴与从动轴的轴端，轴毂部分做了加长设计，相比短毂法兰，更长的毂体接触长度可以增大轴与轮毂的配合接触面积，既可以选用平键实现周向扭矩传递，也能在重载工况下搭配过盈配合，降低键连接的局部应力集中，避免轴孔在反复正反转载荷下出现松旷。法兰接合面加工为平整的精加工端面，两个端面对合后，沿法兰盘外缘周向均匀布置六组螺栓紧固件，螺栓穿入两侧法兰的通孔后锁紧，预紧后两片法兰的接合面产生足够的正压力，传动时扭矩一部分通过螺栓杆受剪传递，另一部分通过接合面的摩擦力传递，双重承载路径让整套联接的抗扭冗余度更高。

　　建模过程中首先要敲定的就是安装边界尺寸：轴孔内径需要和对接轴的轴径做公差匹配，通常选过渡配合或者小过盈配合，轴孔长度要和轴端的安装段长度对应，保证轮毂端面可以靠紧轴肩，实现轴向定位。法兰盘的外径尺寸和螺栓分布圆直径直接关联额定传扭能力，螺栓数量越多、分布圆直径越大，可承受的最大扭矩就越高，设计时螺栓孔的中心要落在同一分度圆上，相邻孔的周向夹角均匀分配，避免锁紧后法兰出现偏载。法兰盘的接合面厚度要满足螺栓预紧时的刚度要求，不能在锁紧力下出现盘面翘曲，外缘的倒角与轮毂处的过渡圆角都要做合理处理，既减少装配时的锐边磕碰，也降低轴毂衔接处的应力集中，避免交变载荷下从圆角位置萌生裂纹。

　　实际现场安装时，需要先把两个半联轴器分别热装或者压装到两根轴的轴端，靠轴肩完成轴向定位，装入平键后调整两根轴的位置，先初步对齐法兰端面，穿入定位螺栓后逐步对角拧紧紧固件，过程中要打表检测法兰端面的径向跳动与端面跳动，校正两轴的同轴度，把径向偏移、角向偏移控制在允许的极小范围内，再按规定扭矩锁紧所有螺栓。如果对中偏差超出允许范围强行投用，运转时螺栓会承受额外的交变弯曲载荷，轴端也会产生附加弯矩，轻则造成轴承异常磨损、螺栓疲劳断裂，重则直接引发轴系振动超标。这类联轴器结构简单、零件数量少，日常维护只需要定期检查螺栓的预紧力有没有出现松脱，没有易损的弹性件需要频繁更换，在转速稳定、载荷平稳、轴系对中条件好的固定工业设备场景里，是成本与可靠性平衡得非常出色的传动联接方案。建模时所有配合面的公差、螺栓的装配位置、键槽的尺寸方位都完全按照实际装配逻辑搭建，法兰盘的拔模斜度、加工倒角细节都完整还原，既可以用于设备传动方案的选型校核，也能直接作为装配工位的安装参考。
