内燃机活塞连杆总成精密结构设计

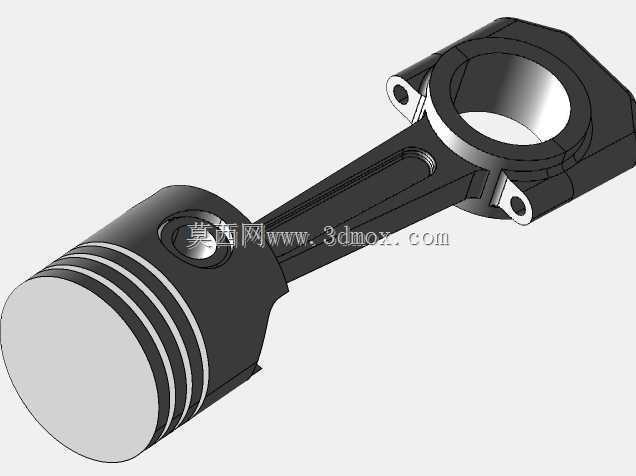

　　这套活塞连杆组件面向往复式内燃机的核心传动环节建模，覆盖活塞本体、活塞环安装槽、活塞销配合段以及连杆大小头的完整装配关系。在发动机实际运行中，活塞直接承受燃烧室燃气爆发压力，通过活塞销将力传递给连杆，再由连杆大头驱动曲轴旋转，把活塞的直线往复运动转化为曲轴的连续回转运动，是整机实现热能向机械能转换的关键传力路径。

　　从结构功能上看，活塞头部布置了多道环槽，用于安装气环与油环：气环负责密封燃烧腔，防止高温高压燃气窜入曲轴箱；油环则刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧。活塞裙部承担导向作用，在气缸套内往复滑动时承受侧向推力，因此外形通常需要考虑热膨胀差异与工作间隙，建模时裙部轮廓、销座加强筋和顶部壁厚都要体现承载与散热的协调关系。活塞内部销座与活塞销形成铰接，销孔位置、支撑宽度和过渡圆角直接影响接触应力分布，若局部刚度不足，容易在高频冲击载荷下出现销座开裂。

　　连杆部分采用细长杆身连接小头与大头，小头通过活塞销与活塞相连，大头则包覆曲轴连杆轴颈，并与轴瓦、连杆盖、螺栓等共同构成回转副。杆身截面多采用抗弯效率较高的工字形轮廓，在减轻往复质量和旋转质量的同时，保证压弯复合载荷下的刚度。大头端通常设计为剖分式结构，便于装配到曲轴轴颈上；结合面位置、螺栓孔布局、轴瓦定位槽以及大头外圆避让空间，都是建模和结构校核时不能忽略的细节。连杆大头两侧的安装耳与螺栓孔需要保证足够的压紧面积，使轴瓦在工作中稳定贴合，不发生相对转动或轴向窜动。

　　设计思路上，这类组件不能只追求外形相似，必须围绕运动边界和受力路径展开。活塞位于气缸套内，其外径、环槽宽度、裙部长度和销孔中心高度决定了压缩余隙、往复运动行程以及与缸壁的配合状态；连杆中心距、大小头孔径、大头外径和杆身宽度，则决定了它能否在曲轴箱内顺利通过，并不与缸体下部、曲轴平衡块或冷却喷嘴发生干涉。实际布置时，需要把活塞在上止点、下止点以及连杆最大摆角位置逐一检查，尤其关注连杆大头在曲轴回转过程中的扫掠空间。

　　安装边界方面，活塞销轴线与曲轴轴线必须保持规定的平行度，连杆大头孔与曲轴连杆轴颈之间通过轴瓦建立间隙配合，活塞裙部与缸套之间则保留热态工作间隙。若间隙过小，热膨胀后会出现拉缸或抱缸；间隙过大，则会产生敲击噪声并加剧裙部磨损。连杆螺栓的预紧区域、大头盖定位方式以及轴瓦安装方向，也会直接影响回转副的可靠性。三维建模时将大小头同轴关系、杆身过渡圆角、环槽阶梯、销座加强区和大头剖分面完整表达，能够为后续运动仿真、强度校核、装配干涉检查以及加工工艺制定提供清晰的几何基础。

　　在应用场景上，该类结构不仅见于汽油机、柴油机等传统动力设备，也可作为压缩机、往复泵等类似曲柄连杆机构的参考对象。对结构设计人员而言，模型重点在于理解燃气压力、惯性力、侧向力和曲轴转矩之间的传递关系；对设备选型人员而言，则可通过活塞直径、连杆长度、大头尺寸和安装空间判断组件与缸体、曲轴的匹配性。整体几何保留了活塞环槽、销孔、连杆杆身、大头剖分及螺栓连接位等关键特征，能够较真实地反映往复动力组件在装配和运动中的工程约束。
