仿生扑翼飞行器结构设计

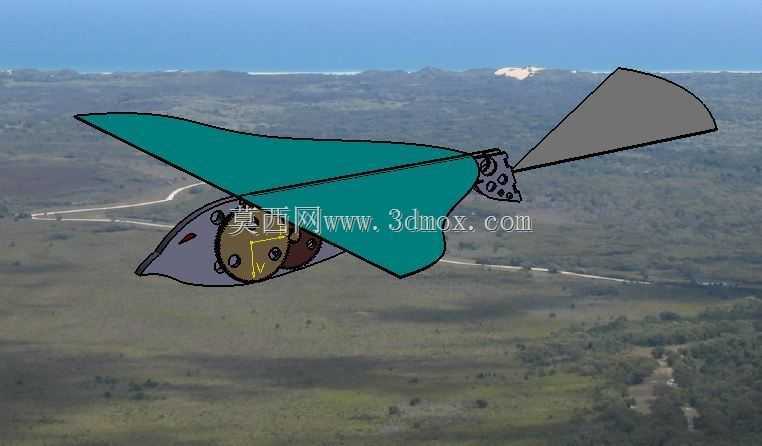

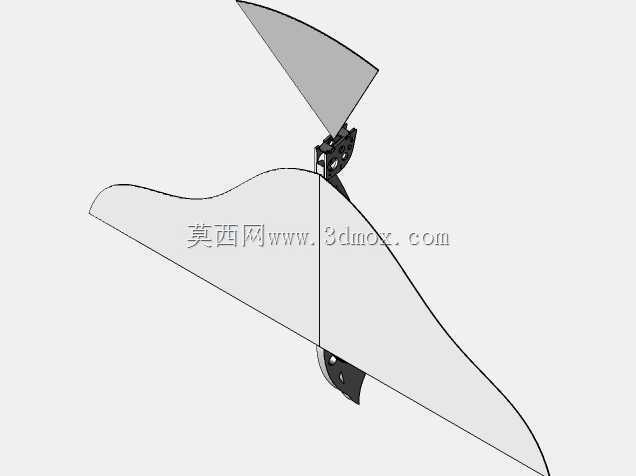

　　这套扑翼飞行器结构围绕仿生飞行原理展开，核心在于通过机翼周期性上下扑动同时产生升力与推力，区别于固定翼依靠前飞速度获得升力、旋翼依靠旋转桨叶获得升力的工作方式。整机采用轻量化布局，机身前段为带减重孔的承力主体，内部容纳驱动机构、传动连杆与动力源安装位；两侧大展弦比机翼呈后掠展开形态，翼面轮廓贴合鸟类滑翔与扑动相结合的气动需求，尾翼单独布置于机身后上方，用于俯仰与偏航姿态的配平。

　　从实际用途看，这类结构主要服务于微型飞行器、航模研发与仿生机构教学验证。扑翼飞行在低雷诺数条件下气动效率较高，噪声小、隐蔽性强，适合小尺度低速飞行场景，也常用于验证曲柄连杆驱动、翼根铰接、柔性翼面变形等机构方案。建模时需要重点还原翼面与机身的相对运动关系，使扑动行程、翼根扭转角度和尾翼安装位置能够直观表达。

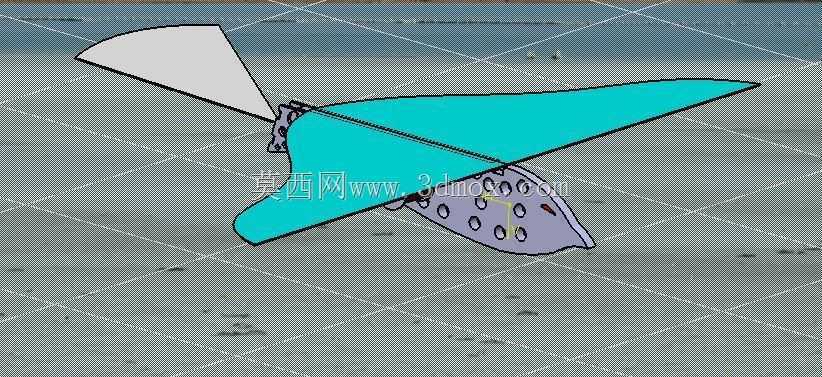

　　结构设计思路上，机身主体采用多孔镂空形式，在保证骨架刚度的同时降低整机重量；孔位沿机身纵向分布，既避让内部传动件，也为电池、舵机或连杆提供装配空间。机翼根部与机身驱动输出端连接，翼梁沿翼展方向延伸，承担扑动载荷并维持翼面外形；尾翼通过支架抬高，避开主翼下扑时的气流干扰，同时形成足够的配平力臂。

　　外形与安装边界方面，机翼展开后构成整机最大宽度，设计机架或收纳空间时应以两翼尖距离作为横向包络；机身长度方向由头部至尾翼连接点确定，尾翼向上后方延伸，需在竖直方向预留运动与装配余量。机翼扑动过程中，翼尖会出现上下位移，因此周围不能布置固定干涉件；机身底部应保留起落或手持投放的接触面，翼根铰接处需保证连杆往复运动顺畅。

　　传动部分通常以旋转动力驱动曲柄，再通过连杆把圆周运动转换为翼根的往复摆动；两翼宜保持对称相位，避免单侧升力不均导致滚转。翼面可根据验证目标选用刚性薄板、柔性膜或分段扭转结构，刚性翼便于建模与加工，柔性翼更接近真实鸟类的气动变形。尾翼角度、翼面后掠角、翼根铰接轴线和重心位置共同决定飞行稳定性，结构建模时应把这些可调环节以独立特征保留，方便后续迭代。
