模块化跨音速风洞测试装置结构设计

　　这套跨音速风洞测试段的核心价值，在于把原本单次试验只能对应单一模型、单一姿态的刚性测试流程，拆解为可快速重构的模块化单元。现场做气动试验时，最耗工时的往往不是吹风本身，而是试验段开箱、模型拆装、姿态调整、管路复位再到密封校验的整套准备工序，不同测试科目如果各自占用独立风洞时段，车间的试验排期会被大量等待时间填满。该结构把样品承载支架、假人换装机构、姿态调节轴系全部整合到同一回路框架内，一次进舱就能完成多组不同工况的测试切换。

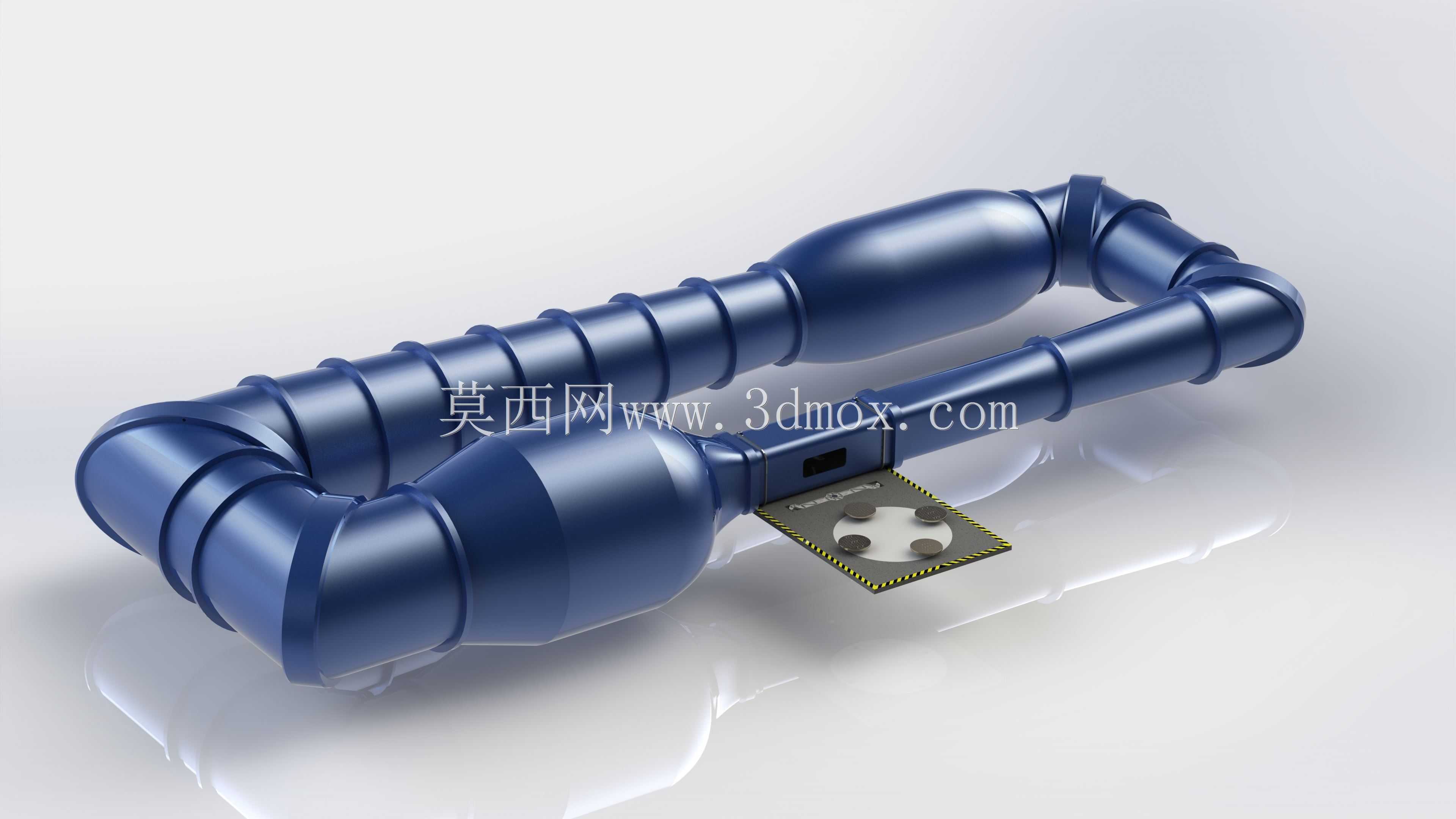

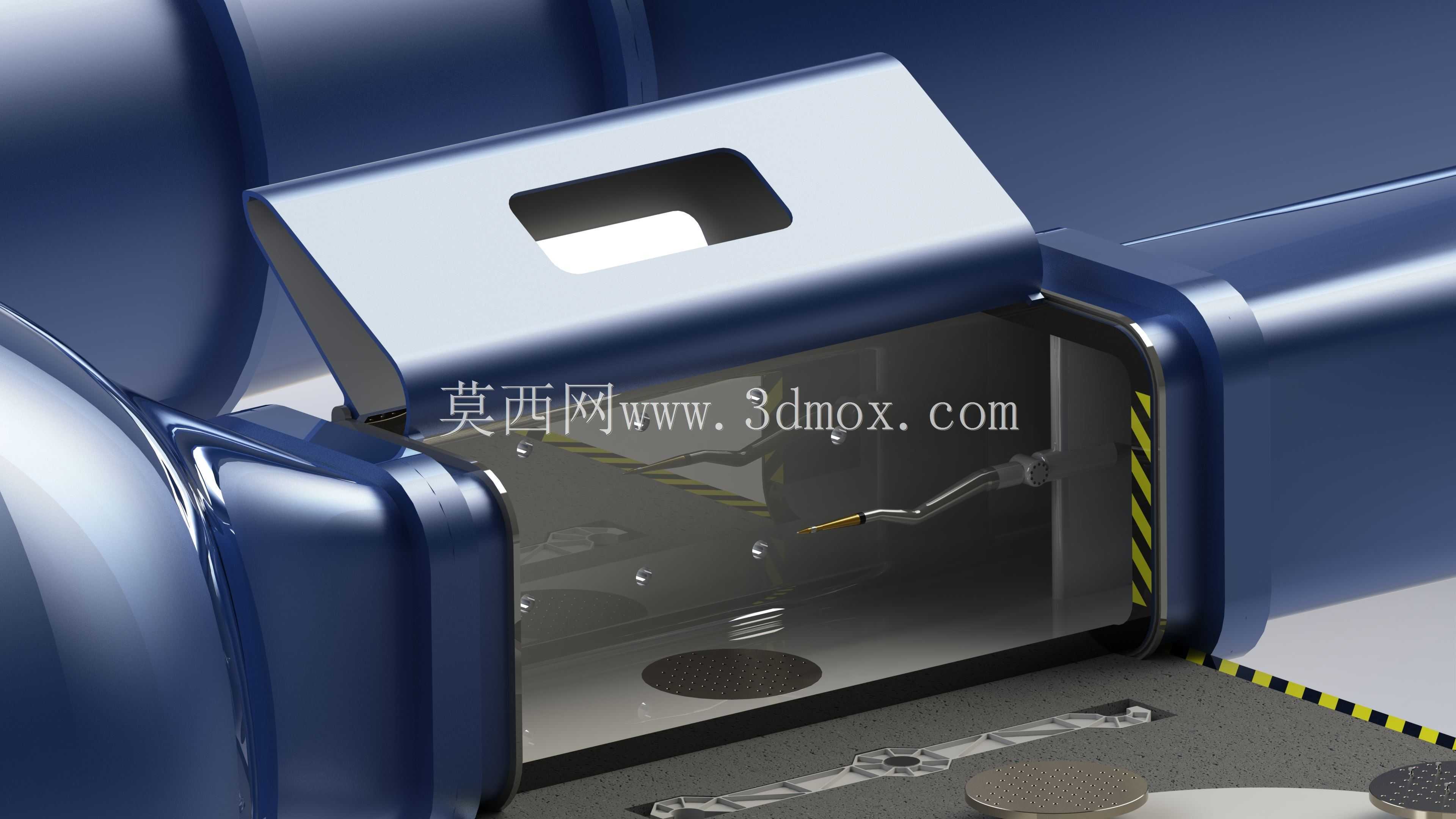

　　从外观看，主体是闭合环形的气流通道，两段大直径膨胀腔分别布置在回路对角位置，腔体外壁做了分段加强箍，既承担高速气流下的承压载荷，也抑制管壁在跨音速工况下的振动传导。连接膨胀腔的是等径直管段，弯头位置采用大曲率过渡，避免气流在转角处出现严重分离。整个回路的安装边界需要在布置时预留侧向抽拉空间，因为样品更换不需要拆解主风洞管道，测试单元从回路侧部的预留接口进出，外围操作区至少留出与支架行程等长的平直通道，保证换装机构可以全程水平移动，不与厂房立柱、管线桥架发生干涉。

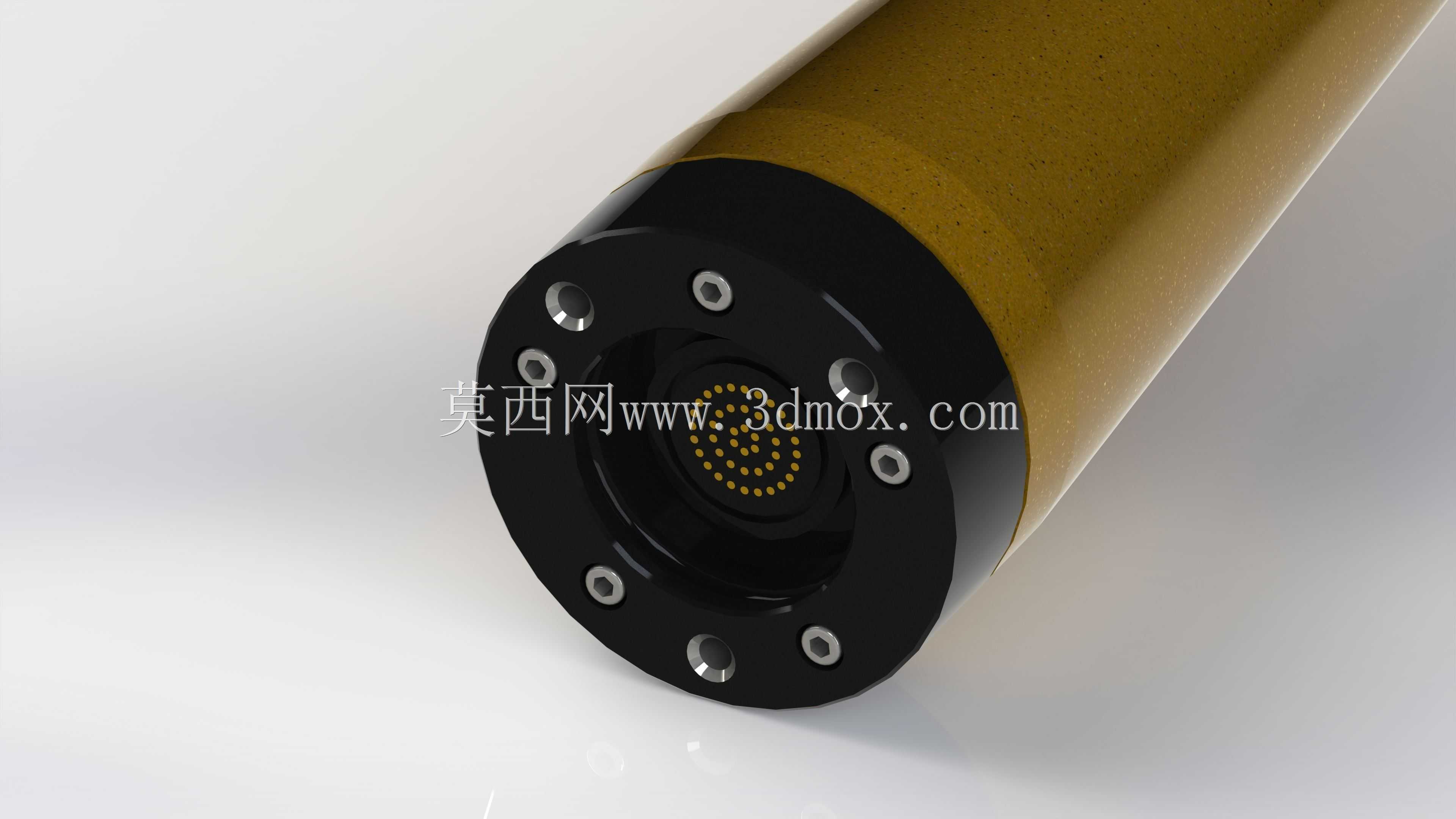

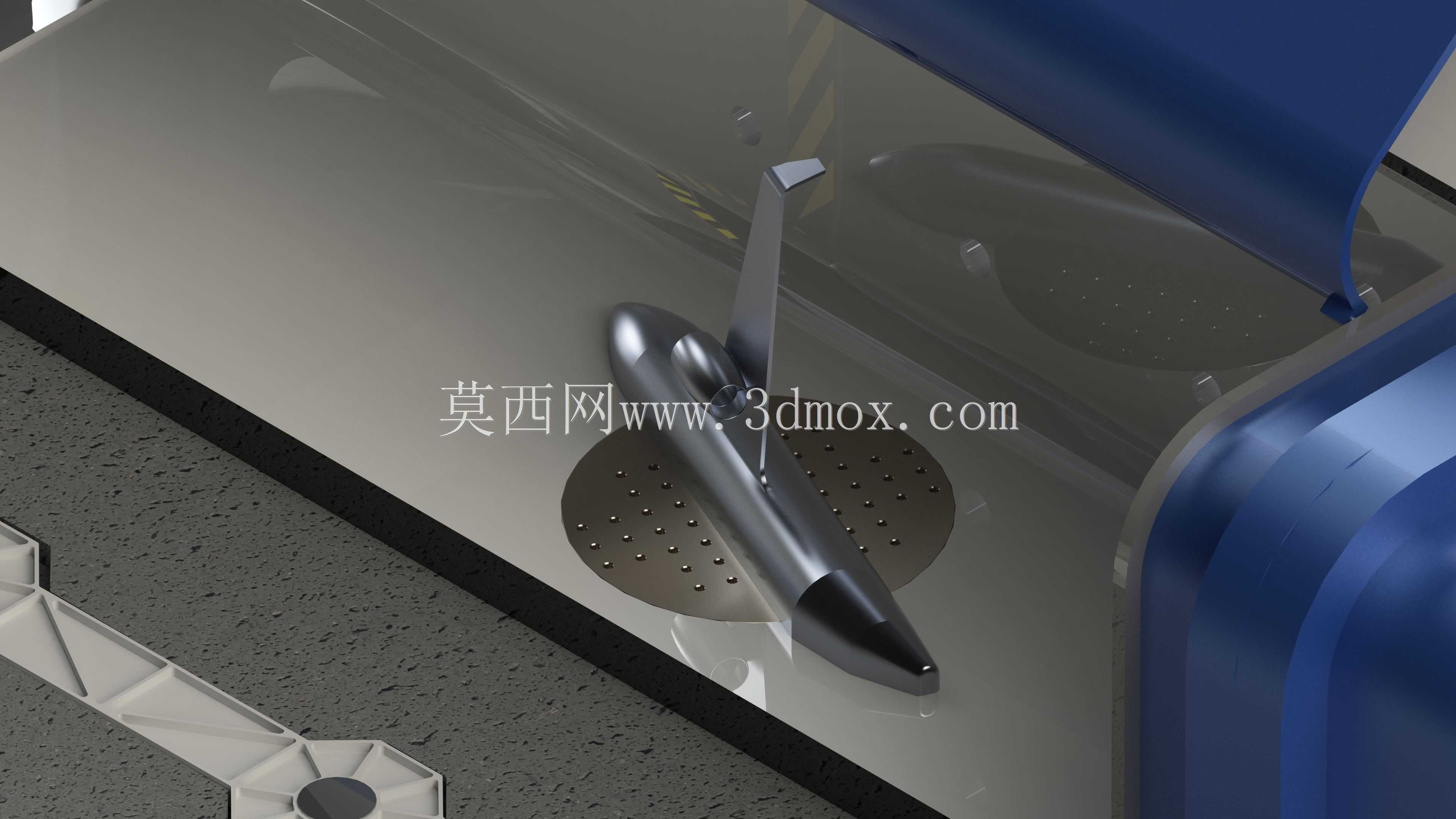

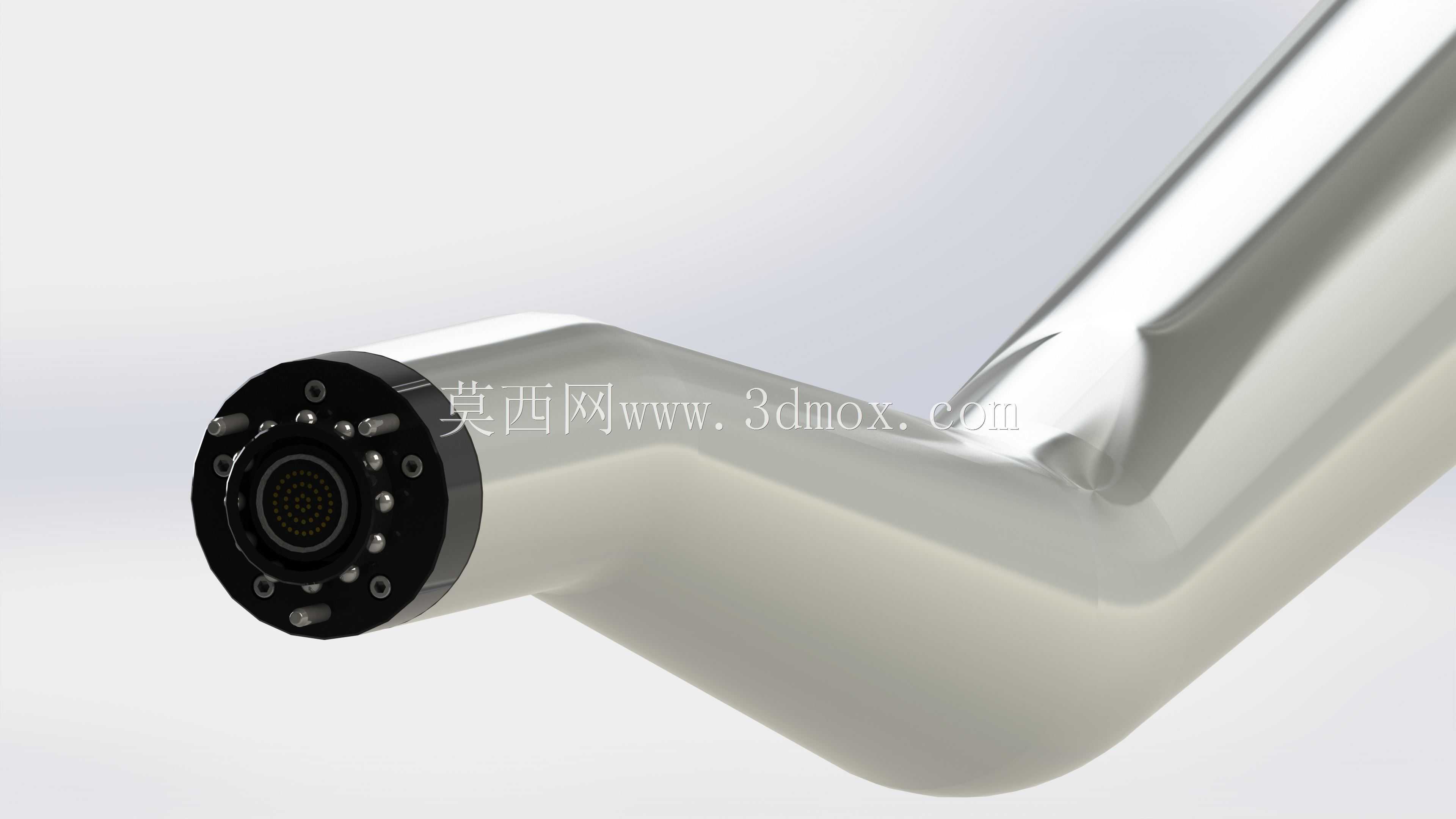

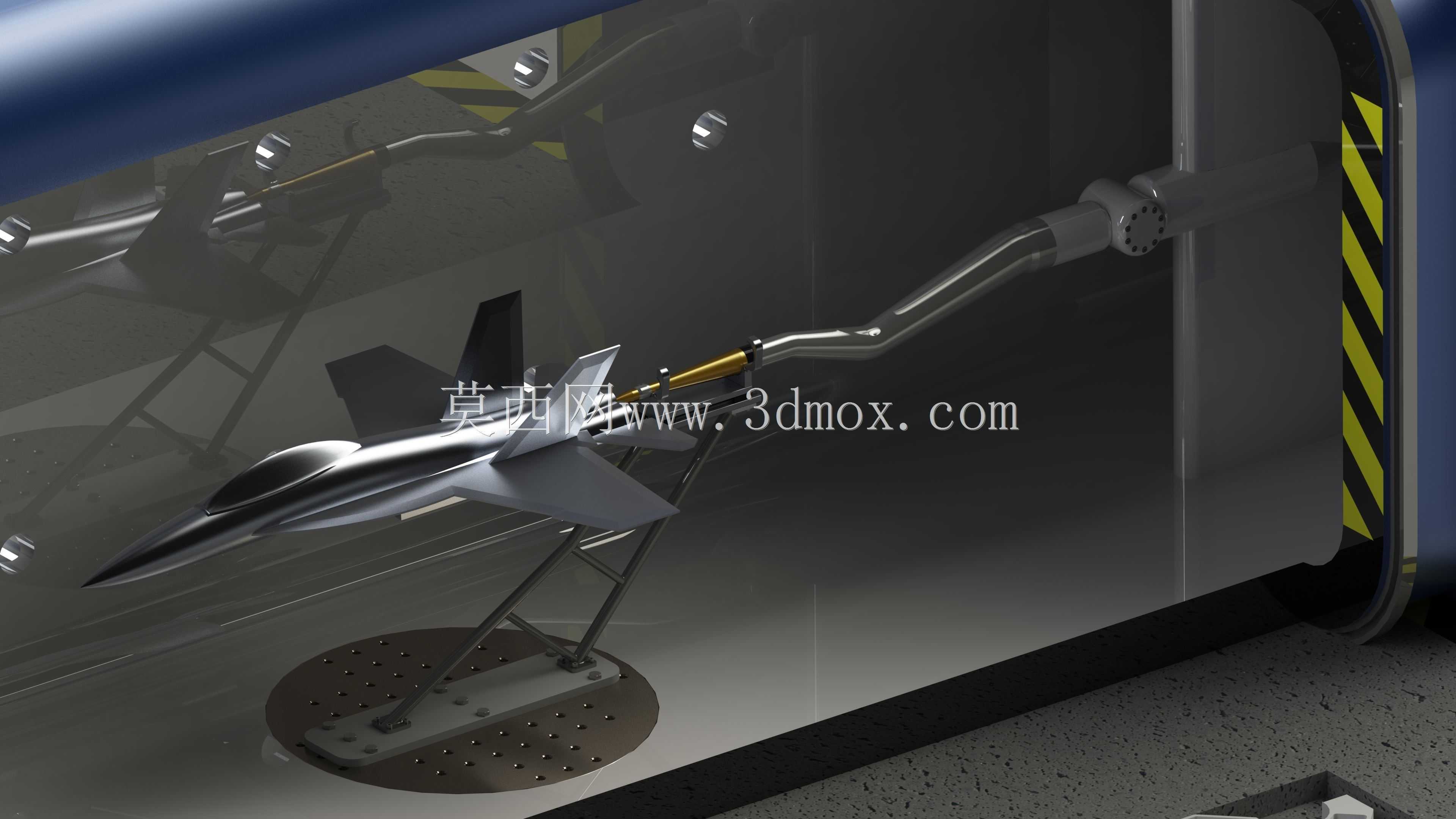

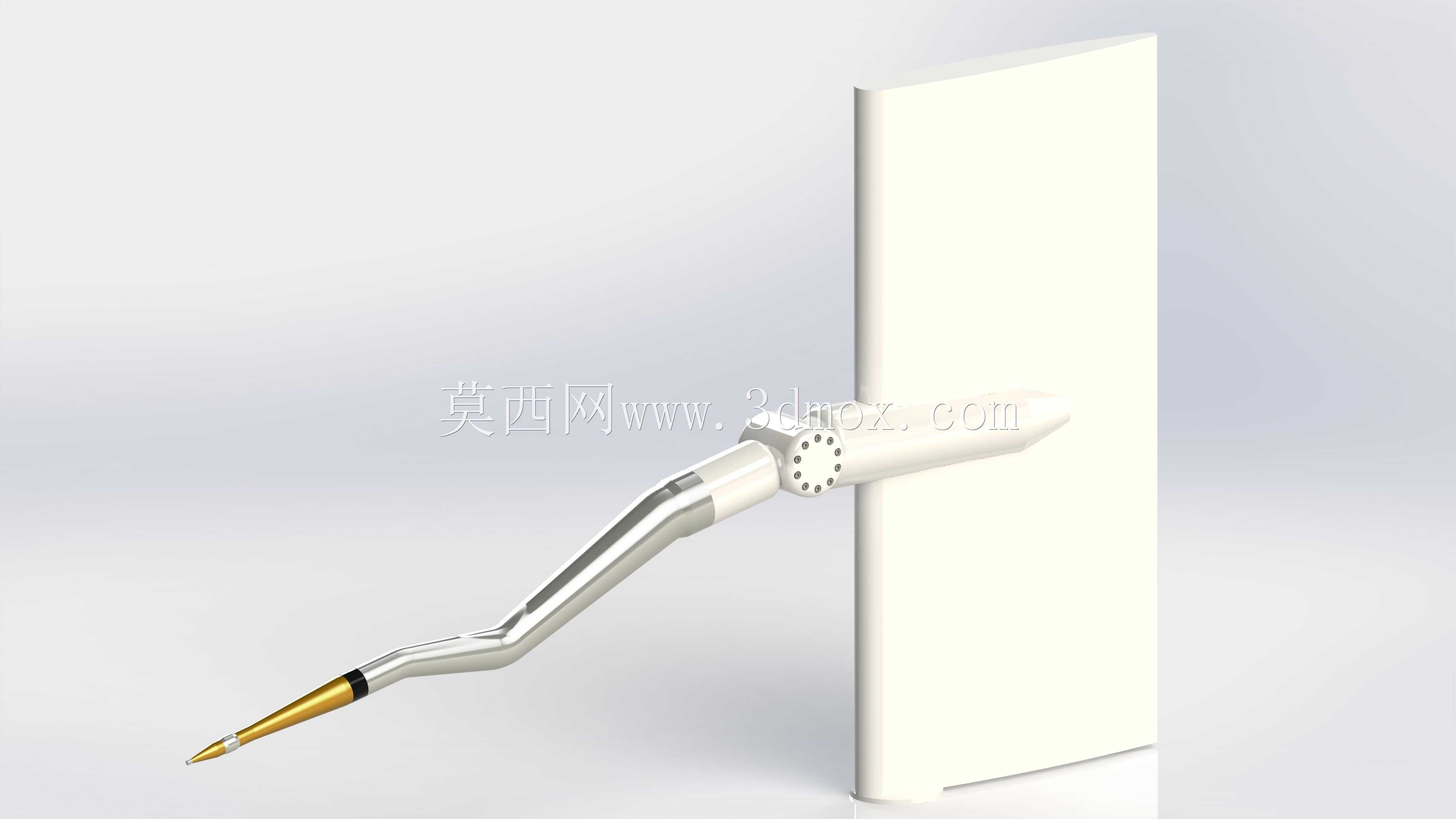

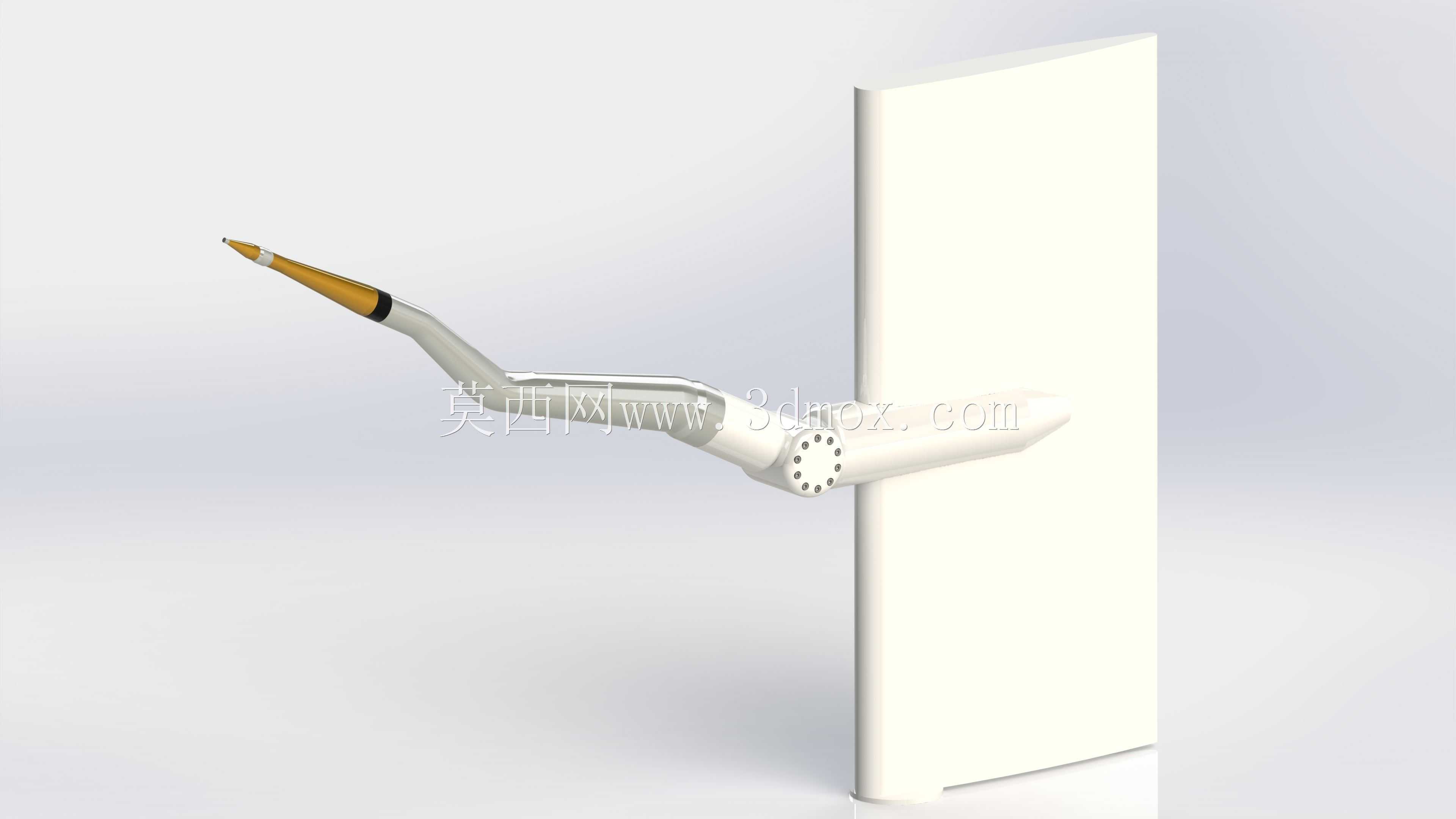

　　结构里最关键的是三自由度支撑系统，支架具备侧倾、俯仰、偏倾三个旋转自由度，转轴的交汇点严格对准试验段流场的核心观察区，这样模型在改变入射角时，气动力的作用中心始终落在测力天平的标定范围内，不会因为姿态转动让模型偏移出均匀流场区域。轴系的锁紧采用气动快卸结构，配合支架底部的快速解耦接口，测试样品连同各自的适配支架可以整体插拔，不需要操作人员在试验段内部逐个拧紧紧固件。电气连接器也集成在支架对接面，支架推入到位的同时，测试线缆、传感器线路自动完成对接，避免每次换样都要手动梳理线缆、逐根校验信号。

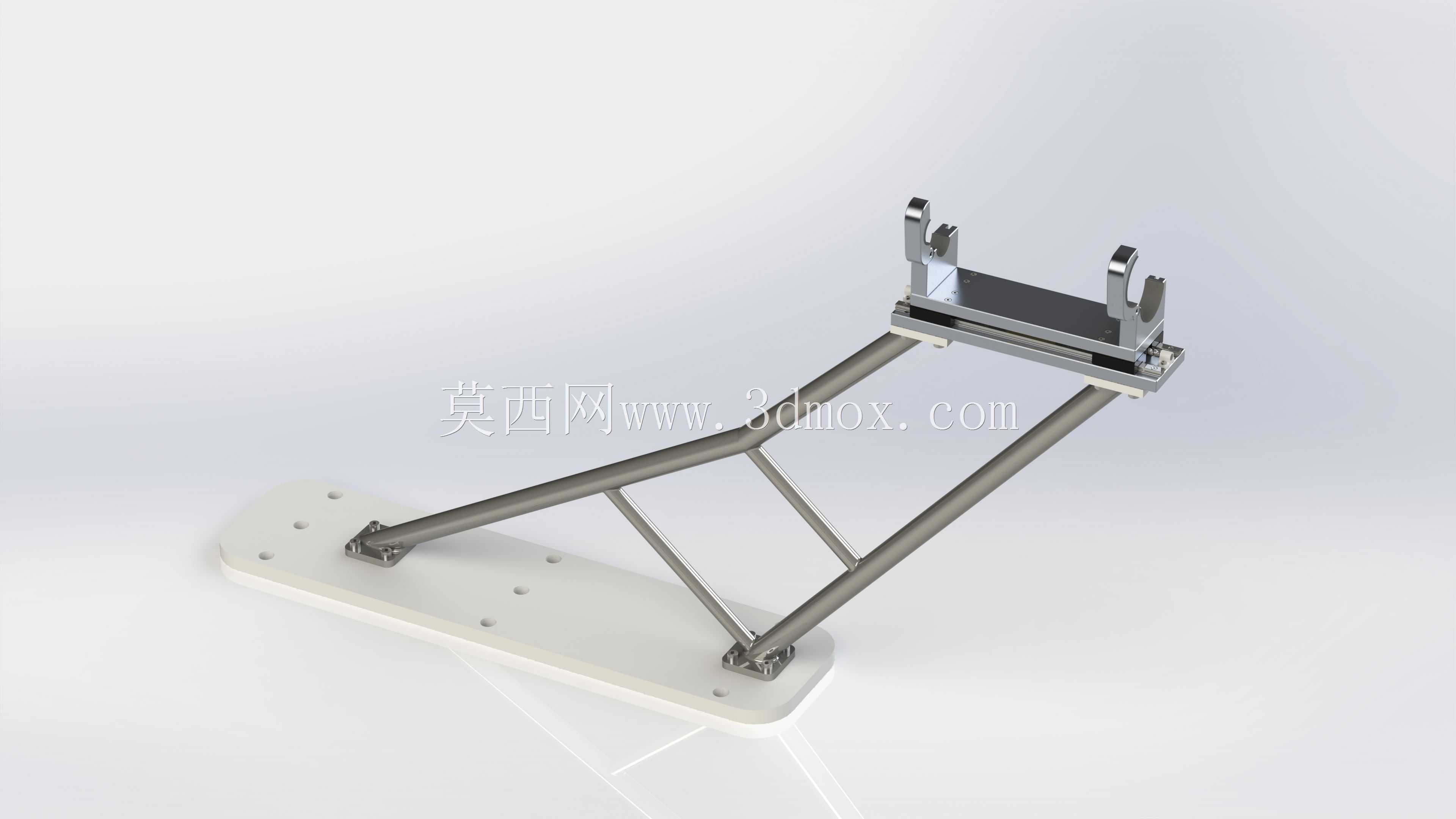

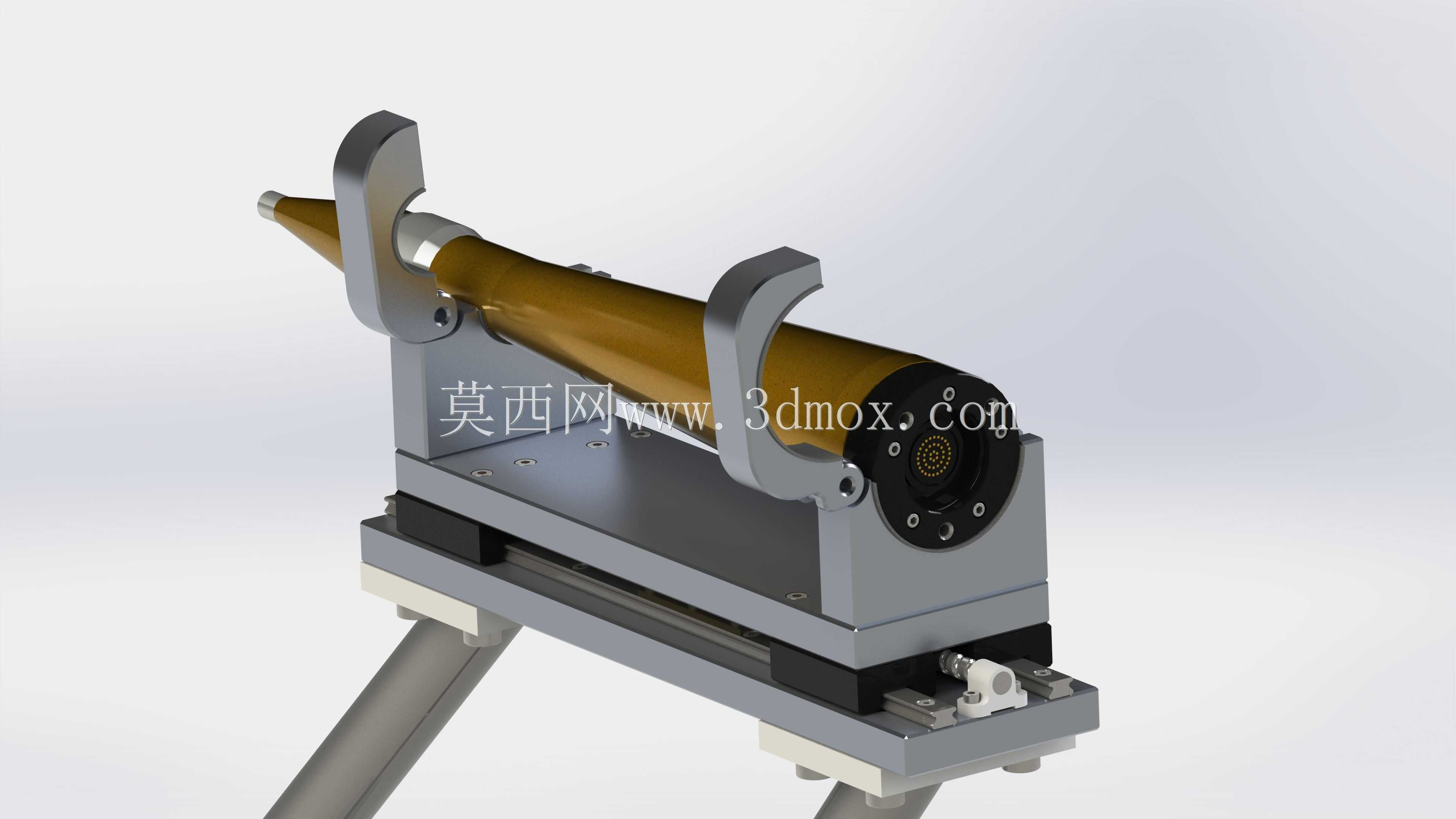

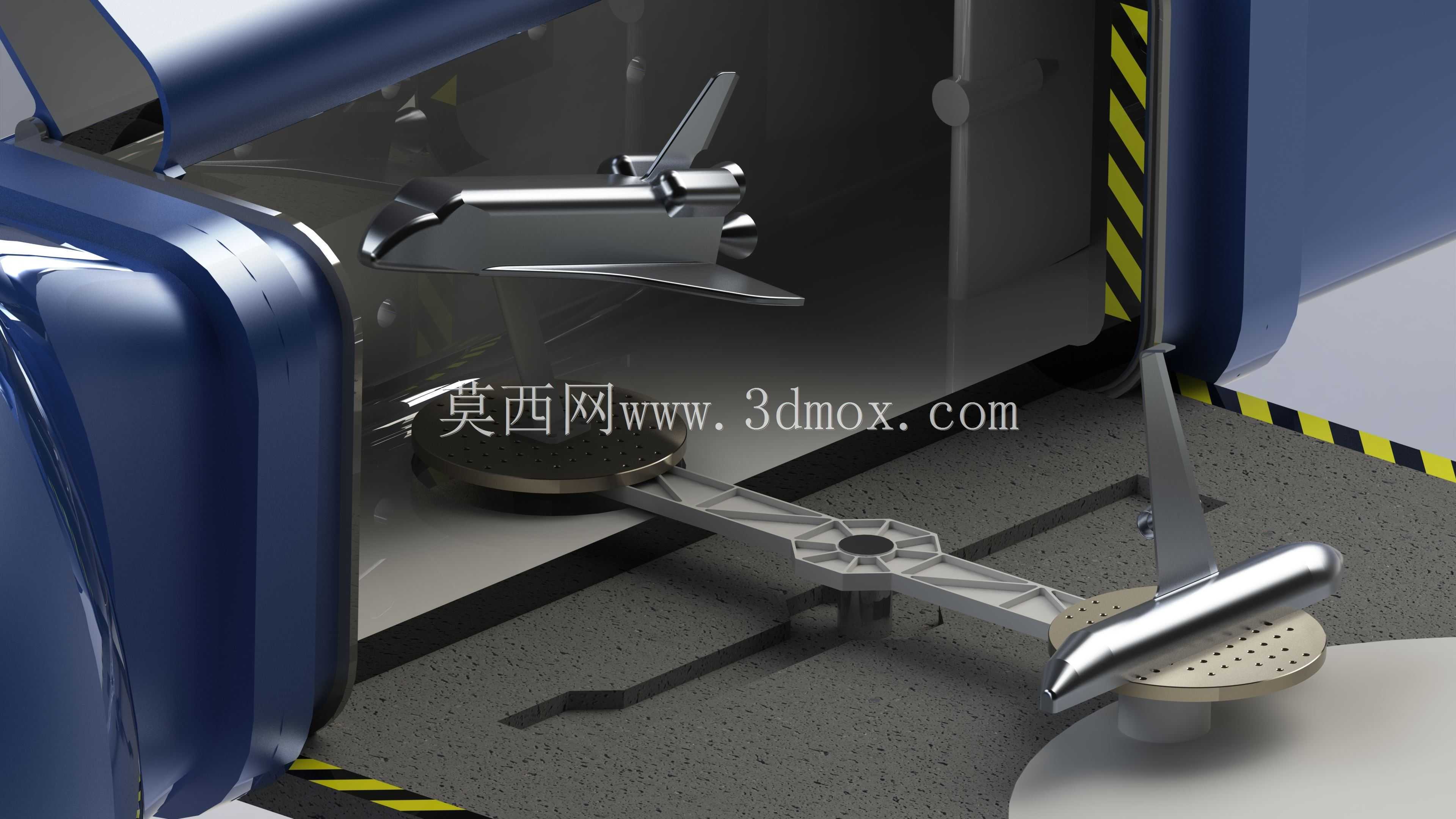

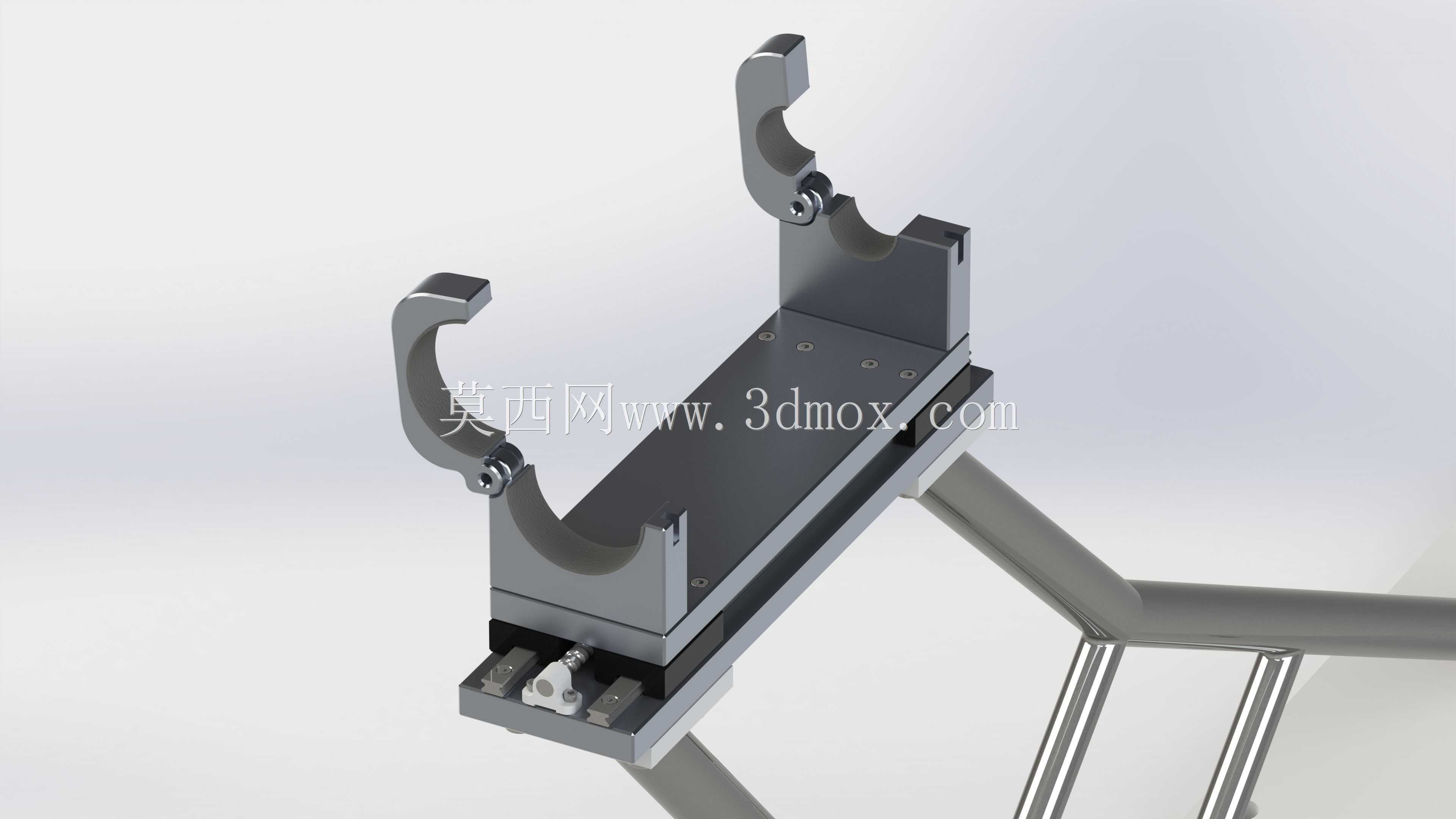

　　通用样品支架采用标准化接口设计，不管被测对象是翼段、全机缩比模型还是机载设备样件，只要底部适配统一的连接法兰，都能直接装到这套支撑系统上。样品提前在预装区完成支架装配与角度初调，推入试验段后只需要做最终的姿态复核，大幅压缩舱内作业时间。配套的假人换装系统承担测试件的中转功能，当一轮测试结束，换装架从测试位把完成试验的样品连同支架拖出，同时把预装完成的下一组样品送入测试位，整个交换过程在一次直线移动中完成，不需要中间临时停放工位。

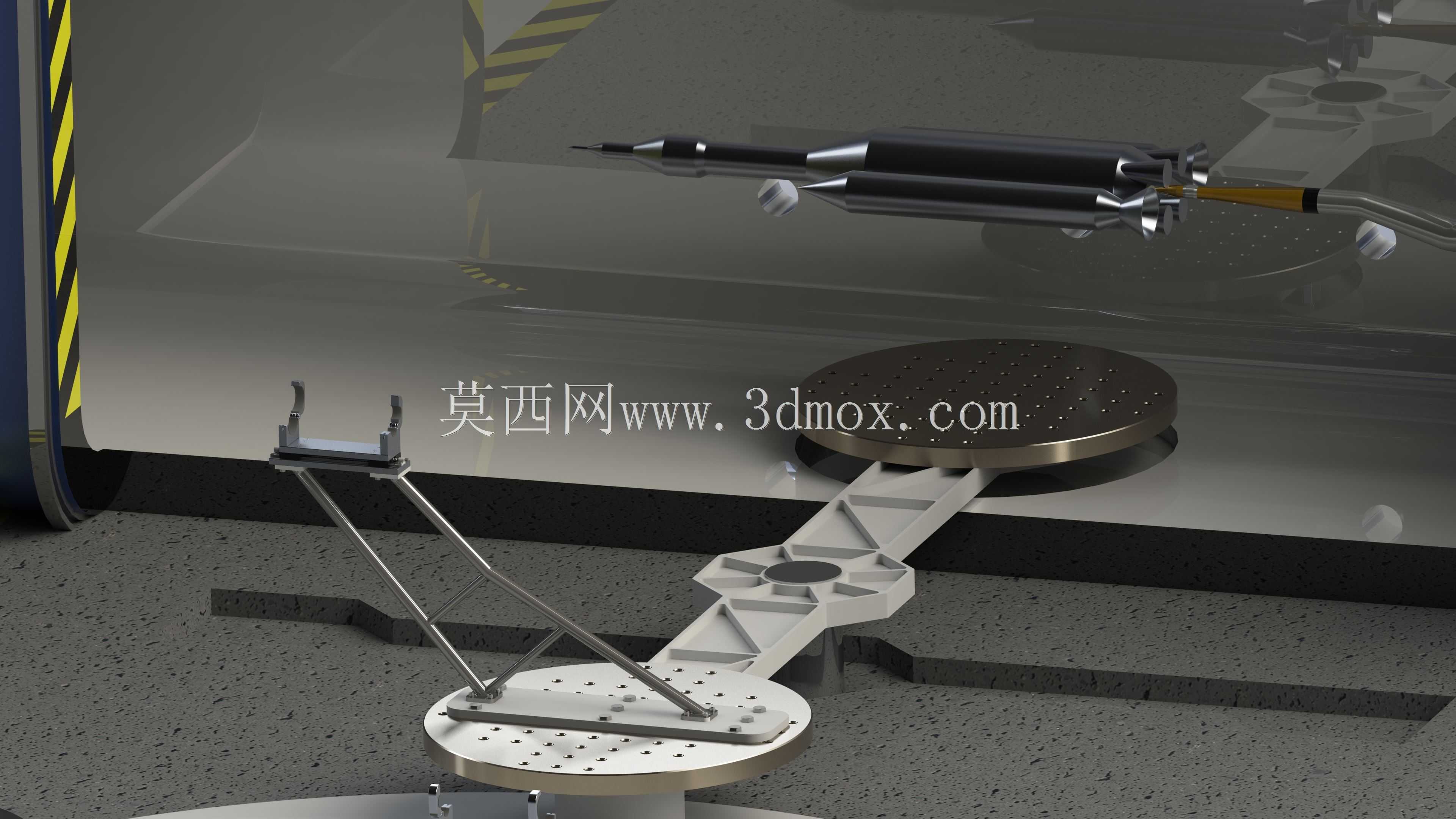

　　旋转平台相当于回路旁的活动缓存仓，多个预装完成的样品支架可以固定在平台上，平台分度旋转就能把待测试样依次对准换装接口，测完的样品也被转回到装卸位，由操作人员在流场外部完成拆卸，完全不占用风洞内部的操作空间。Z向支撑组件负责模型在垂直方向的定位与锁固，平移轴带动支撑杆升降，在模型送入流场后完成最终就位，测试结束后先降下支撑解除约束，再让换装架拖走样品，整套动作的逻辑互锁在结构上做了机械限位，避免出现支撑未收回就拖动样品的碰撞风险。

　　在建模阶段需要重点核对几处装配边界：一是环形管道各段的同轴度，弯头与直管的对接法兰要留密封垫压缩量，避免高速气流下出现泄漏；二是三自由度轴系的运动包络，要模拟模型在最大入射角下的所有姿态，确认尾翼、支杆不会碰到风洞壁面观察窗；三是换装架的直线导轨行程，两端极限位置要同时满足样品完全退出试验段、以及对接面完全贴合锁紧两个状态；四是旋转平台的分度精度，缓存位与换装位的对位误差要控制在接口导向锥的容许范围内，保证盲插对接时导向销能顺利导入。这套设计本质上是把风洞测试从单工序专用设备，变成了可连续流转的试验工位，对于多型号、多科目并行的气动测试场景，能显著降低设备空置率，也减少了反复拆装带来的密封面磨损与传感器校准偏差。
