亨克尔He60双翼水上侦察飞机

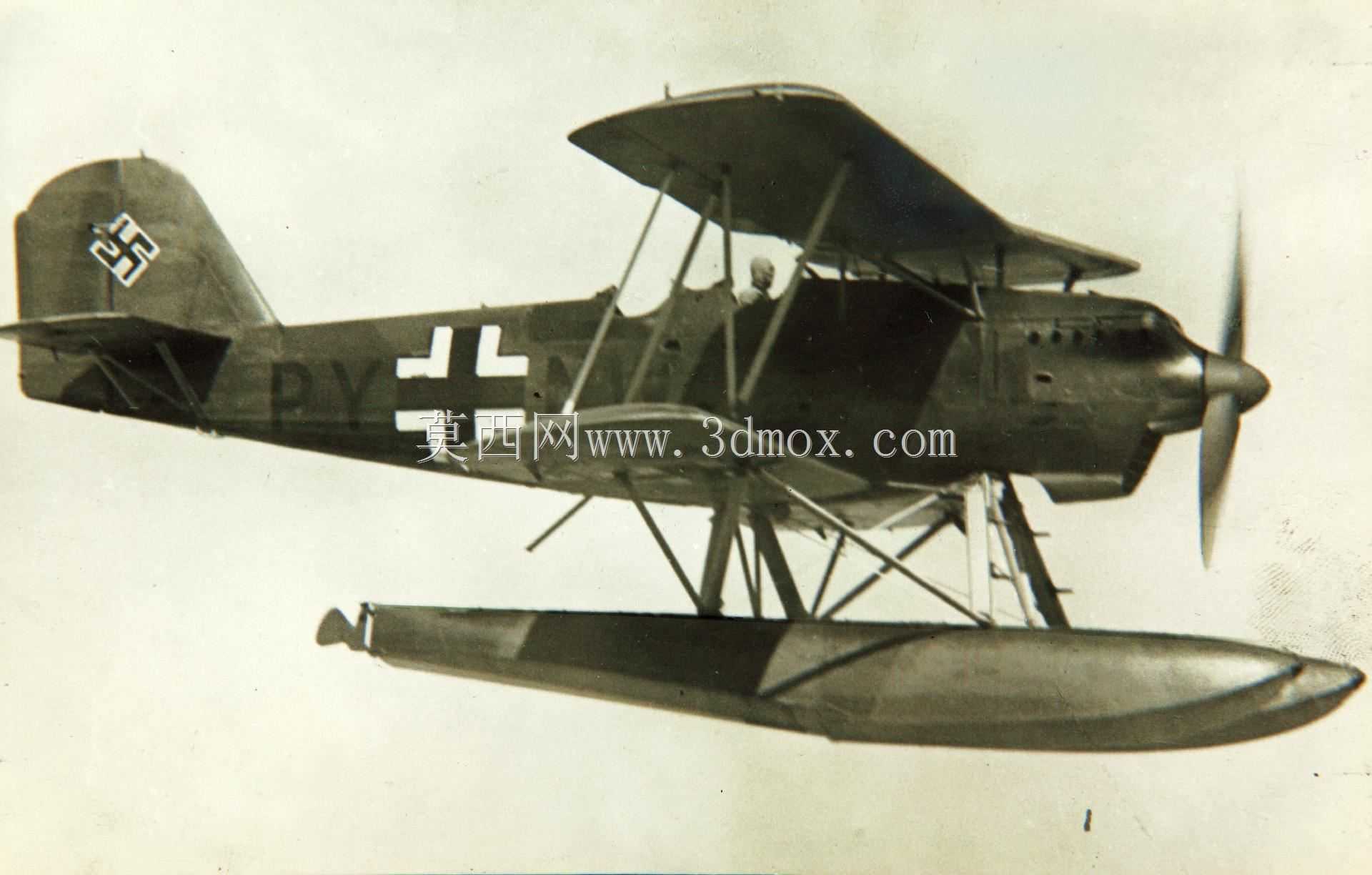

　　该作品围绕舰载弹射起飞的双翼水上侦察飞机展开，整机采用浮筒式水上起降构型，主体由机身、上下机翼、螺旋桨动力段、尾翼组、单浮筒及翼下支撑结构组成，适用于海军近海巡逻、舰队校射、海上侦察等任务场景。

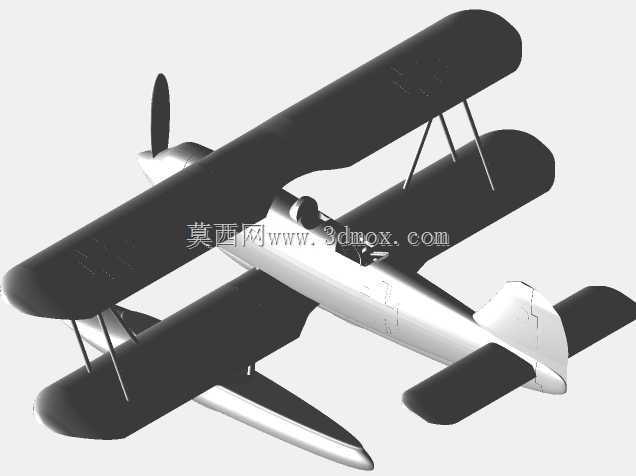

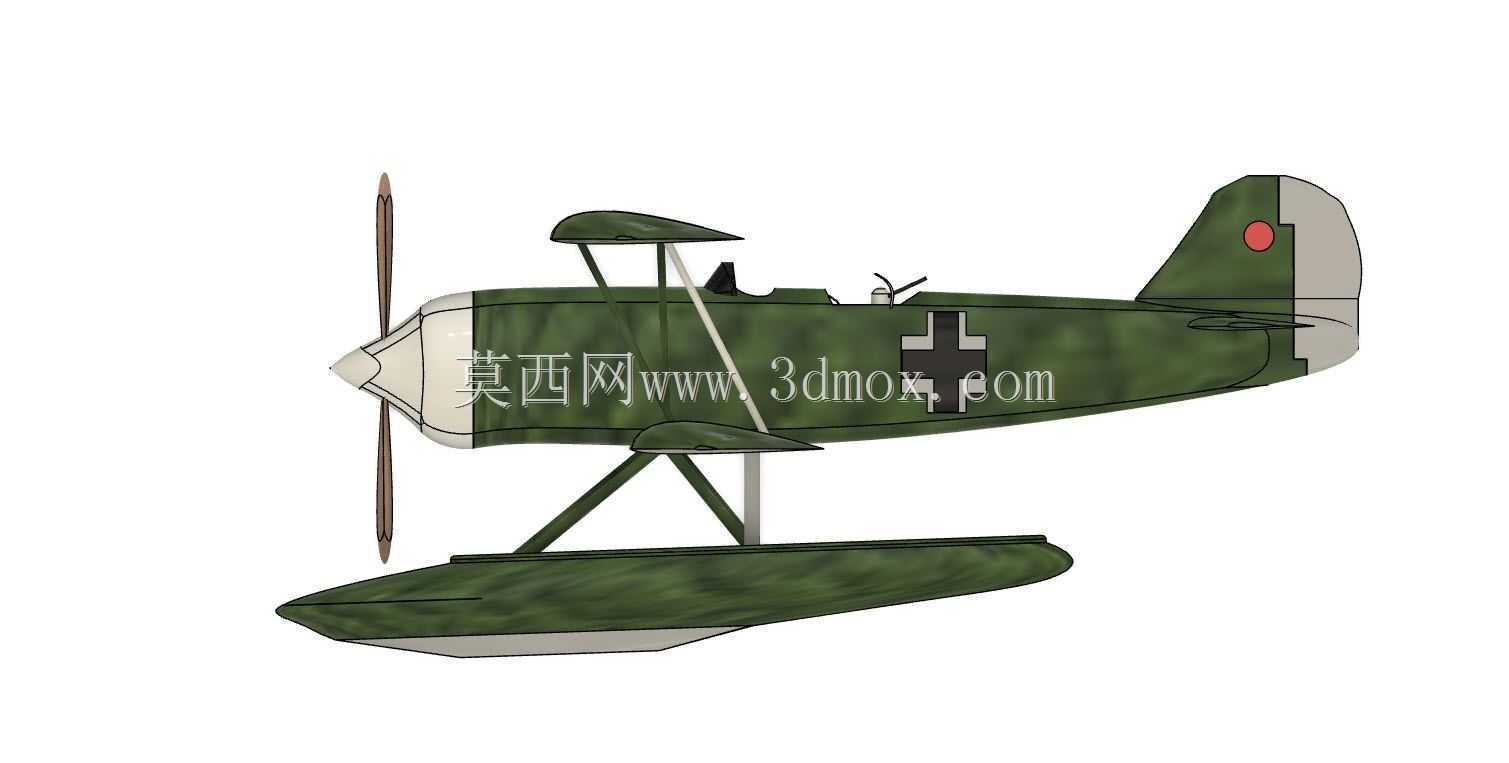

　　从实际使用边界看，这类水上飞机不需要陆地跑道，可在开阔海面、港湾锚地直接起降；舰上部署时通过弹射器加速离舰，返航后在水面滑行回收，因此结构设计必须同时兼顾空中气动效率、水面滑行稳定性和舰上停放紧凑性。模型中机身呈细长流线形，前部布置发动机与螺旋桨，中段为乘员舱，后部衔接垂尾和平尾；机身下部通过桁架式撑杆连接大型单浮筒，浮筒长度覆盖机身重心前后较大范围，以抑制水面起降时的俯仰摆动。

　　双翼布局是该机型的重要特征。上下机翼通过立柱和张线结构连接，在较低起飞速度下可提供充足升力，这对舰载弹射和海面短距起降尤为关键。上机翼位置较高，可减少喷溅水流影响，并改善乘员观察视野；下机翼靠近机身，便于与撑杆、浮筒支架形成传力路径。机翼与机身之间不是孤立造型，而是通过多组斜撑构成空间桁架，能够把着水冲击、气动升力和弹射牵引载荷分散到机身框架与浮筒结构上。

　　浮筒设计承担了水上飞机的核心功能。其外形类似狭长船体，首部上翘以降低破浪阻力，底部具有纵向滑行面，尾部逐渐收束，便于水面转向和减速。浮筒与机身之间保留足够高度，避免机身在波浪中直接吸水；支撑腿采用交叉杆件布置，既控制重量，又提高侧向刚度。对于三维结构建模而言，浮筒曲面、撑杆交点、机身腹部连接座以及机翼张线固定点都需要保持空间一致性，否则在装配校核时容易出现干涉或受力路径不清晰的问题。

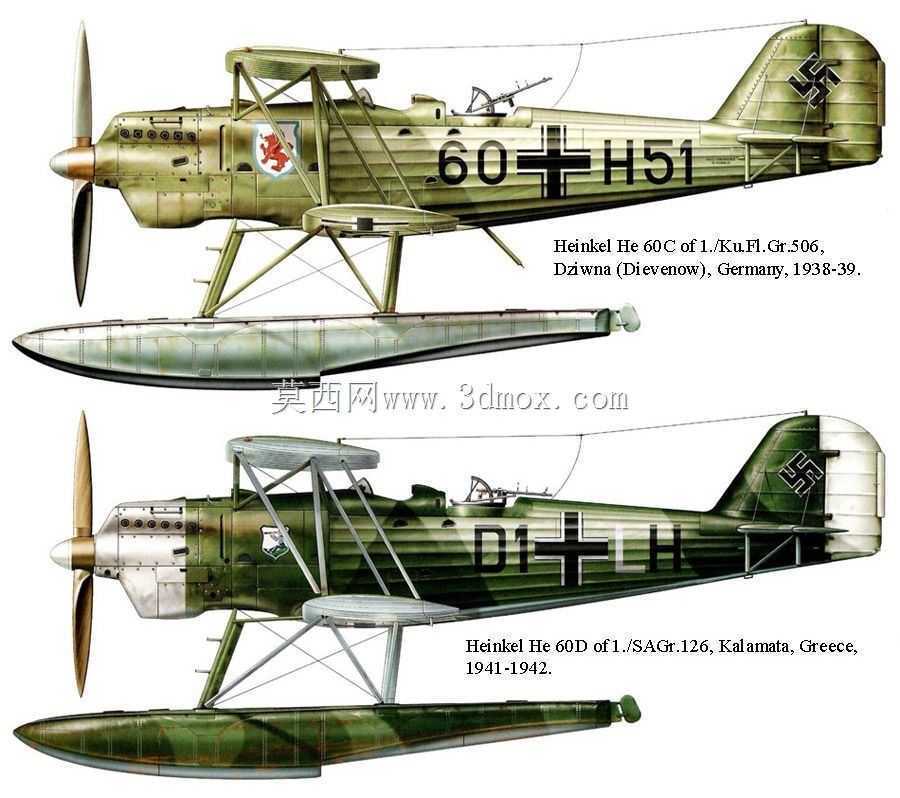

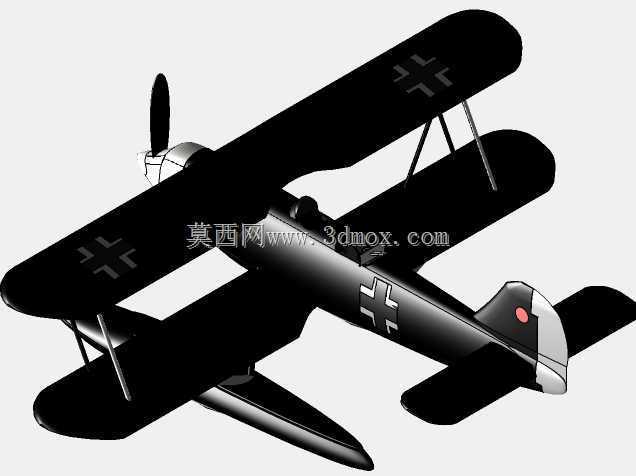

　　动力段位于机头，螺旋桨为双叶形式，整流罩与发动机舱轮廓衔接。前拉式布局使螺旋桨远离水面喷溅区，同时便于维护发动机和散热器。尾翼组由垂直安定面、方向舵、水平安定面和升降舵组成，垂尾后缘方向舵用于水面及空中航向控制，平尾设置在机身尾部，提供俯仰稳定。机身侧面的战术标识、座舱开口、机翼后缘线和浮筒分色面均在模型中得到体现，可用于展示涂装、外形识别和结构分区。

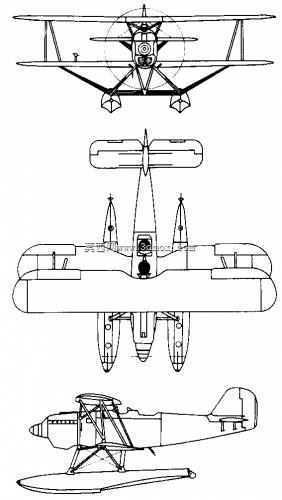

　　设计思路上，该机型强调低速稳定、海上耐波性和舰上使用便利性，而不是高速飞行性能。双翼、大浮筒、张线桁架和开放座舱共同构成典型的早期舰载水上侦察飞机特征。建模时可按骨架—蒙皮—浮筒—翼面—操纵面—起落支撑的顺序拆分：先确定机身轴线、机翼弦平面、浮筒中心线和螺旋桨旋转面，再建立撑杆连接关系；曲面部分重点控制浮筒首尾光顺、机身尾部收缩和机翼翼型厚度；细节部分则需要校准座舱位置、尾翼铰接区、浮筒支撑角度以及螺旋桨与机头整流罩的同轴关系。

　　在安装与布置边界方面，机翼展开宽度明显大于机身宽度，浮筒向下占用较大垂向空间，舰上停放或弹射架适配时需同时考虑翼展、浮筒高度和尾部方向舵轮廓。机身腹部支撑点应位于重心附近并向前后延展，以保证弹射牵引、水面滑行和吊装回收时姿态稳定。该模型可用于航空装备结构认知、水上飞机总体布置分析、双翼机撑杆结构演示、舰载机弹射场景搭建以及军事航空题材三维展示。
