复合翼垂直起降固定翼无人机结构

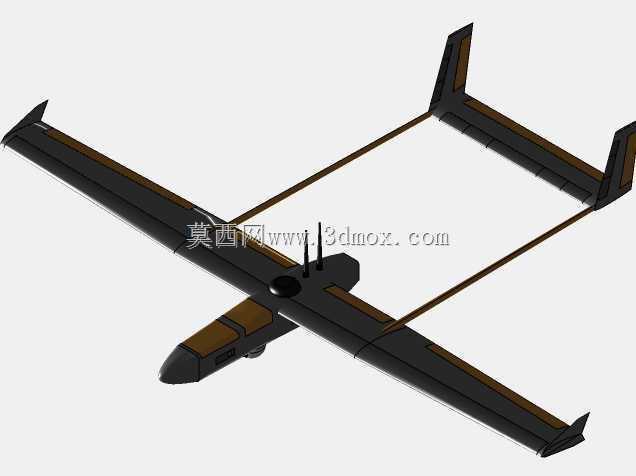

　　该结构面向中小载荷复合翼无人机的总体布置与机体建模需求，采用固定翼长航时机身结合双尾撑布局的设计思路，兼顾多旋翼垂直起降与固定翼巡航两类飞行状态。整机以狭长流线型机身作为主承力轴线，机头收敛形成整流外形，内部可沿航向布置飞控、电池、任务载荷与航电设备；机身下部保留载荷舱与起降支撑区域，便于安装光电吊舱、测绘相机或应急投放装置。机翼采用大展弦比直翼构型，翼面沿机身两侧展开，翼梁方向与机身轴线垂直，能够在巡航阶段提供较高升阻比；翼尖设置小尺寸端板结构，可削弱翼尖涡流并改善横向稳定性。尾翼部分通过两根细长尾撑从机翼后方向后延伸，尾撑末端连接垂直尾翼与水平安定面，形成双梁式尾部框架。这种布置将垂尾位置后移，增加尾翼力臂，

　　在不显著增加机身长度的情况下提高俯仰与偏航操纵效率，同时为后拉推进系统或垂起动力组件留出安装空间。从实际任务场景看，这类飞行器适用于大面积航测、管线巡检、边境巡查、农林监测、应急通信中继和小区域物资投送。垂直起降阶段不依赖跑道，可在山地、屋顶、舰船甲板或野外临时场地升空；到达安全高度后转入固定翼巡航，依靠机翼升力降低能耗，执行长距离航线任务。建模时需要重点约束机翼展长、尾撑跨距、尾翼高度与机身离地间隙，确保起降姿态下螺旋桨、翼尖和尾翼不与地面或发射回收装置干涉。机身中段应预留设备堆叠区，电池重心需靠近机翼气动中心附近，避免垂起与巡航转换时姿态控制余量不足。机翼与尾撑连接处是关键载荷传递区域，需承受机翼弯矩、尾翼振动和垂起动力拉力，

　　结构上可设置加强接头、碳管支撑或夹层蒙皮过渡段。尾撑既要控制重量，又要保证弯曲刚度，过柔会导致尾部振动放大，影响导航传感器和控制稳定性。机头外形需兼顾气动减阻与设备维护开口，底部载荷窗口应避开起落架遮挡。垂起动力的电机座、桨叶平面和旋翼净空边界需要在总装中明确校核，固定翼推进桨与尾部结构之间也应保留足够安全间隙。整机外形呈现黑棕分色的机体覆盖件，机翼、尾撑和垂尾轮廓清晰，适合用于无人机概念方案展示、机体干涉检查、气动外形讨论、零部件分区和装配培训。
