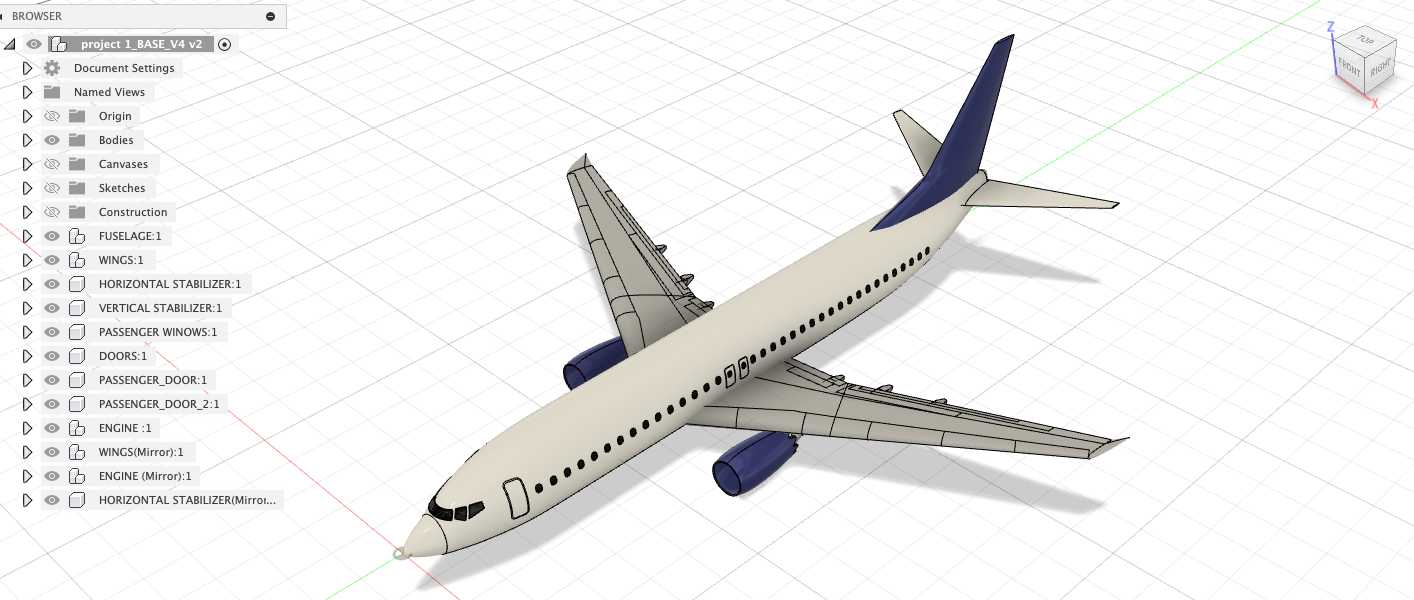

波音737民用客机整机结构三维数模

　　该三维数模还原了波音737系列窄体民用干线客机的完整整机结构，建模过程严格参照该机型公开的实际尺寸参数与气动外形规范，覆盖机身、机翼、尾翼、动力吊舱、舱门、舷窗等全部外部结构组件，可直接用于航空类教学演示、机场地面保障设备适配验证、民航场景仿真搭建、航空科普展品开发等多个工程场景。从实际工程应用角度看，窄体干线客机是当前国内民航运输领域的主力执飞机型，承担了绝大多数中短程航线的客运任务，对应的地面保障设备研发、航站楼机位适配设计、客舱服务设施迭代、航空应急救援演练模拟等工作，都需要精准的整机三维数模作为尺寸基准，避免设计过程中出现尺寸干涉、适配偏差等问题。数模构建过程中，首先以机身轴线为基准搭建全局坐标系，

　　确定机头雷达罩端点至尾锥末端的整机长度基准，再依次定位机翼安装站位、水平尾翼与垂直尾翼的安装位置、发动机吊舱的挂点坐标，所有外部轮廓的曲面构建均遵循真实机型的气动修形逻辑，机身截面采用符合客舱布置要求的类圆形剖面，沿轴向平滑过渡，保证舷窗排列、舱门位置与实际机型的布局完全对应。机翼部分采用下单翼布局，还原了机翼的后掠角、上反角等关键气动参数，翼面的缝翼、襟翼等增升装置的外形轮廓与收放位置均做了准确还原，发动机吊舱通过挂架与机翼下方连接，吊舱的外形尺寸与安装间隙符合实际装机的边界要求，尾翼部分的垂直安定面、水平安定面的后掠角度与相对位置也严格匹配真实机型的布局，保证整机外形的比例协调。在结构细节处理上，

　　机身表面的乘客舷窗按照实际排距均匀排列，前后客舱门、勤务门的位置与尺寸均符合机型的实际布局，机身表面的蒙皮分块、天线布局等细节也做了对应还原，能够满足不同场景下的可视化展示需求。对于机场地面设备研发场景，该数模可作为适配基准，验证登机桥接驳高度、行李传送带对接位置、飞机牵引车的牵引接口适配、地面电源车与气源车的接驳点位等关键尺寸，避免设备研发完成后出现与机型不匹配的问题；在航空教学场景中，可用于飞机构造课程的结构讲解，帮助学员直观理解民航客机的整体布局与各部件的相对位置关系；在场景仿真领域，可用于机场数字孪生场景搭建、飞行模拟视景建模、航空主题展馆的数字展项开发等工作。建模过程中对各部件的安装边界做了明确的区分，机身与机翼的对接面、

　　发动机挂架与机翼的连接面、尾翼与机身的对接位置均保留了清晰的装配基准，方便后续使用者根据需求对单个部件进行拆解、细化，比如开展机翼结构强度仿真、客舱内部布局二次开发、发动机短舱结构细化等工作，不需要重新搭建整机的基准坐标系。整机外形的曲面连续性符合工业级建模要求，不存在曲面褶皱、破面等问题，可直接导入各类三维软件进行后续的渲染、仿真、装配等操作，不需要额外进行几何修复。针对民航领域的工程设计需求，该数模的尺寸精度能够满足地面设备适配、场景布局验证等工作的要求，所有外部轮廓的尺寸偏差控制在合理范围内，不会出现比例失调、部件错位等影响实际使用的问题。不同于简化的概念级飞机模型，该数模完整还原了机型的识别特征，包括翼尖的小翼构型、发动机短舱的外形、机头驾驶舱风挡的布局、尾翼的轮廓等，能够准确区分于其他型号的窄体客机，在仿真展示、科普宣传等场景中能够保证机型识别的准确性。
