中型双吊臂布局微型无人机结构设计

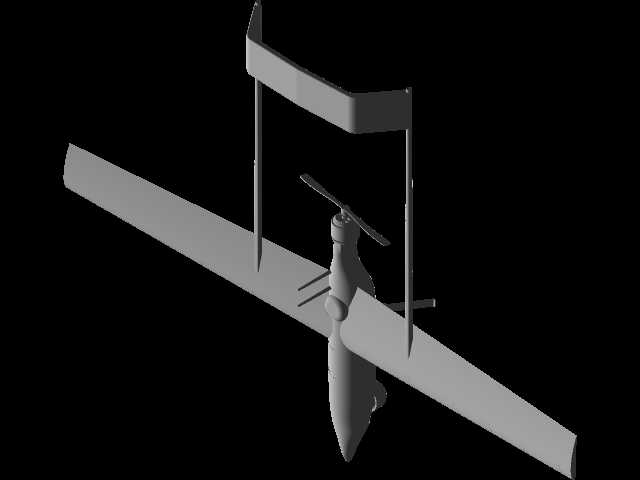

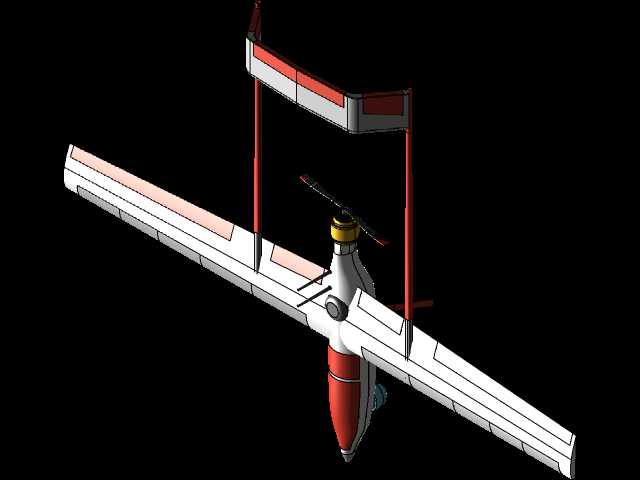

　　这款采用双吊臂构型的微型固定翼飞行器，在结构设计阶段就瞄准了小范围作业场景的载荷搭载需求，区别于常规单尾撑或常规尾翼布局的微型无人机，双吊臂的结构形式从根源上平衡了结构重量、载荷安装空间与飞行稳定性三者的矛盾。从实际作业场景来看，这类构型的飞行器非常适合搭载轻量化的航拍设备、小型环境监测传感器或者应急通信中继模块，在小范围农林巡检、管线巡查、应急现场短距离侦察这类场景下，相比多旋翼飞行器拥有更长的航时，相比常规布局固定翼又能留出更充裕的机身中段载荷安装位置，不会因为载荷布置影响尾翼的气动效率。

　　在功能特性上，该构型的有效载荷承载能力设定在800-1000克区间，这个载荷区间刚好覆盖了绝大多数民用微型作业无人机的常用搭载设备重量范围，从单镜头倾斜摄影相机到多参数大气检测模块都能适配。双吊臂的结构设计将尾翼的支撑结构从机身尾部移到了机翼后缘延伸出的两个臂架上，这样一来机身尾部不需要预留尾撑连接的结构空间，整个机身从机头到机翼后缘的区域都可以作为载荷舱使用，载荷的重心调整范围也更大，不需要为了适配不同设备反复调整整机配重，只需要在载荷舱内前后移动设备安装位置就能将整机重心控制在设计要求的焦点范围内，大幅降低了不同任务场景下的设备适配难度。

　　设计思路上，这款飞行器没有追求极端的轻量化或者极端的气动效率，而是优先考虑了结构可靠性与装配便捷性。吊臂采用等截面的杆状结构，与机翼、尾翼的连接位置都设计了快拆接口，外场作业时不需要复杂工具就能完成整机的拆装，收纳状态下可以将机翼、两个吊臂、尾翼组件分别拆分，放进尺寸更小的收纳箱中，转场运输的便利性远高于一体化成型的同级别固定翼无人机。机翼采用上单翼布局，和双吊臂的连接点设置在机翼后缘约三分之一弦长的位置，这个位置刚好是机翼升力的合力作用点附近，吊臂既承担尾翼的支撑作用，也能辅助传递机翼升力到机身主结构，降低机翼根部的弯曲载荷，让机翼根部的连接结构可以做的更轻薄，进一步减少不必要的结构重量。

　　外形尺寸与安装边界方面，整机的翼展控制在微型无人机的适飞区间内，机翼展弦比设定在中等偏高的区间，兼顾低速飞行时的升阻比与低空飞行时的抗乱流能力。吊臂的长度经过反复迭代，既保证平尾与垂尾的力臂长度足够，让纵向与航向静稳定性达到设计要求，又不会因为吊臂过长导致结构刚度不足，在飞行中出现震颤影响飞行稳定性。机头位置预留了动力系统的安装空间，适配拉力匹配的螺旋桨与动力电机，整流罩采用流线型设计，降低飞行时的头部阻力，同时也能保护内部的动力电池与飞控设备。起落架采用轻量化的滑橇式设计，不需要额外的减震结构就能满足草地、硬质路面的起降要求，同时不会增加过多的气动阻力。

　　从结构细节来看，机翼与吊臂的连接位置做了局部加强，嵌入了轻质的加强衬套，避免多次拆装后连接孔出现磨损导致装配间隙过大。尾翼组件与两个吊臂的末端采用插接式连接，装配时只需要将平尾与垂尾的连接销插入吊臂末端的定位孔即可完成固定，连接精度有定位结构保证，不需要每次装配都调整尾翼的安装角。载荷舱的内部设计了标准的安装导轨，不同的任务设备只需要适配对应的安装滑块就能快速固定，舱盖采用快拆式设计，更换设备时不需要借助工具，大幅提升外场作业的效率。整机的结构件在设计时就考虑了3D打印与轻木蒙皮组合的加工工艺，小批量试制阶段不需要复杂的模具，就能快速加工出结构件进行试飞验证，后续量产阶段也可以直接将结构件替换为注塑材质，不需要大幅修改整体结构设计。
