四旋翼折叠无人机3D打印机架结构设计

　　这套四旋翼飞行器的机架主体采用面向增材制造的结构思路完成搭建，核心承载件全部适配桌面级FDM与光固化3D打印工艺，不需要依赖复杂的开模工序，小批量试制阶段可以直接输出打印件完成整机装配，大幅缩短从结构方案到飞行验证的迭代周期。

　　从实际作业场景来看，这类轻量化四旋翼平台可适配厂区管线巡检、户外场地航拍测绘、小型试验载荷挂载等任务，机架预留的中心安装盘可以固定飞控板、电池仓、图传模块与任务吊舱，机臂末端的动力座兼容主流无刷电机与螺旋桨规格，维护时单独更换受损打印件即可，不需要整体报废机架。

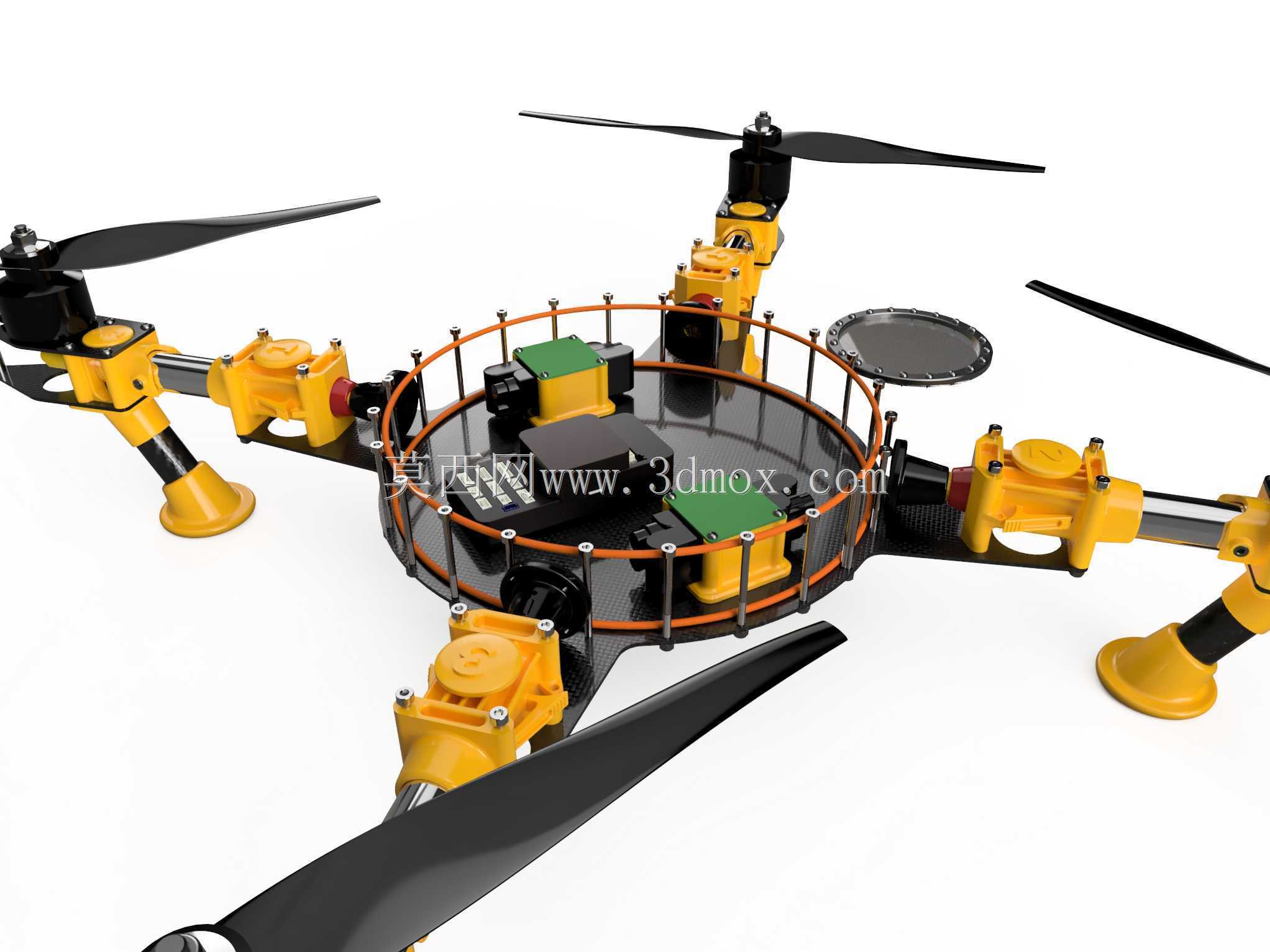

　　结构布局上采用四轴对称分布设计，机臂与中心机身的连接位置做了折叠铰接结构，转场运输时可以将四根机臂向内收拢，缩小整机外包装尺寸，到达作业现场后展开机臂，通过快锁销轴即可完成定位锁紧，不需要额外工具反复拆装。铰接位置选用金属光轴作为旋转支点，配合打印件上的限位台阶，展开后机臂的同轴度与锁止刚性可以满足飞行时的动载荷要求，避免空中出现机臂晃动导致的动力偏移。

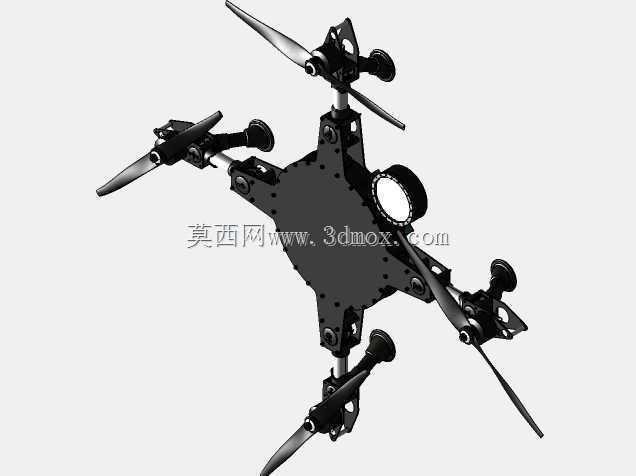

　　中心机身的承载底板做了网格化镂空与加强筋复合设计，在去掉多余材料降低整机自重的同时，沿机臂拉力传递方向布置连续加强筋，抵消电机运转带来的交变拉力。底板上预留了统一规格的螺丝安装孔位，飞控、电调、电池绑带柱、GPS支架都可以按照标准孔位直接固定，不同任务配置下调整元器件位置时不需要二次在机架上打孔。

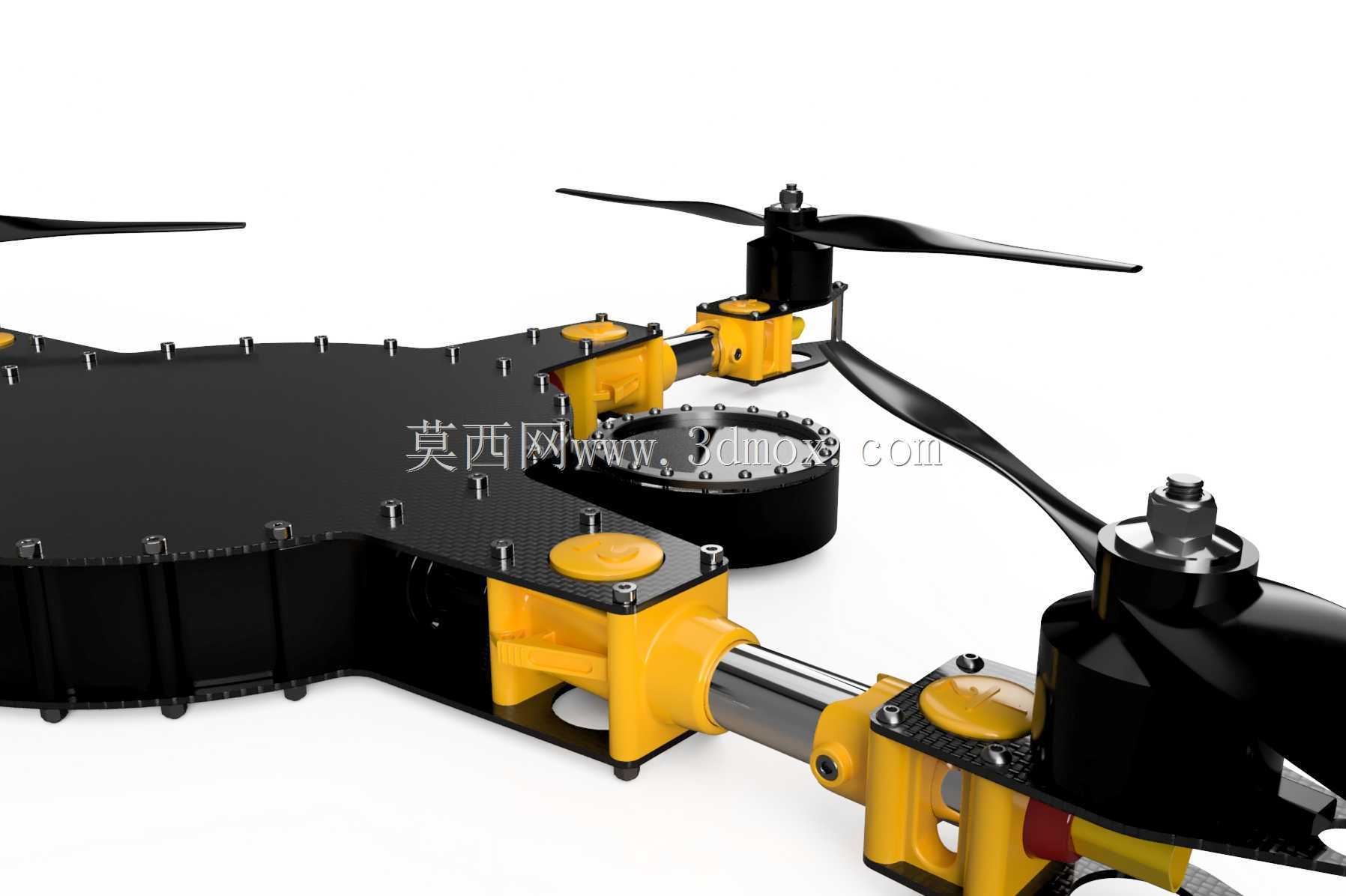

　　电机安装座设计为快拆式卡座结构，打印件的卡槽直接卡在机臂末端的金属管上，侧面用紧定螺丝锁死，电机的安装孔位按照通用无刷电机的孔距预留，适配不同轴距的动力套装。起落架部分和机身下部的载荷舱整合设计，凸起的打印支撑脚可以在降落时缓冲冲击，同时垫高机身，避免下方挂载的摄像模块或者采样装置触地磕碰。

　　设计过程中所有打印件的壁厚都按照熔融沉积成型的工艺要求设置，最小壁厚满足喷头出料的稳定成型阈值，悬空位置添加了少量可手工去除的支撑结构，装配配合面预留了合理的间隙公差，打印完成后不需要大量打磨修配即可完成拼装。整机展开后的轴距覆盖常规消费级到行业入门级无人机的尺寸区间，折叠后外形可以放入普通防护背包，安装边界上中心盘的上下层空间分层布置，上层放置飞控与导航模块，下层放置电池与任务载荷，整机重心落在旋翼升力的中心交点附近，飞行姿态控制的配平难度大幅降低。

　　管路与走线空间也在结构建模时同步预留，机臂内部为空心通道，电调到电机的动力线可以从臂内穿过，避免外露线缆在飞行中被桨叶扫到，机身侧壁的走线槽可以规整图传与供电线路，减少线材晃动带来的信号干扰。
