无人机磁吸货运挂载立方承载架

　　这套挂载结构面向低空无人机支线物资转运场景，核心解决中小型多旋翼、复合翼无人机在零散小件配送、应急物资投送、园区物料周转、野外勘测补给任务里，货舱拆装慢、捆扎固定繁琐、不同货包互换性差的痛点。常规无人机货运要么采用机身下方固定货舱，装卸时需要解开绑带、对齐挂点，单次换载耗时久；要么采用简易挂钩抛投结构，运输途中晃动量大，落地冲击容易损伤货件，也无法保证飞行过程中货包姿态稳定。这套立方承载架把快拆接口、承托基体和磁吸耦合面整合在一起，地勤人员在地面备货阶段就可以把不同品类物资预先装入标准化立方框架内，无人机返航落地后，只需沿导向槽把满载立方架滑入挂载位，耦合件到位后磁铁自动吸合锁定，起飞前不需要额外拧紧固件、穿绑带，换载流程可以压缩到数秒完成，特别适合高频次起降的物流配送站点。

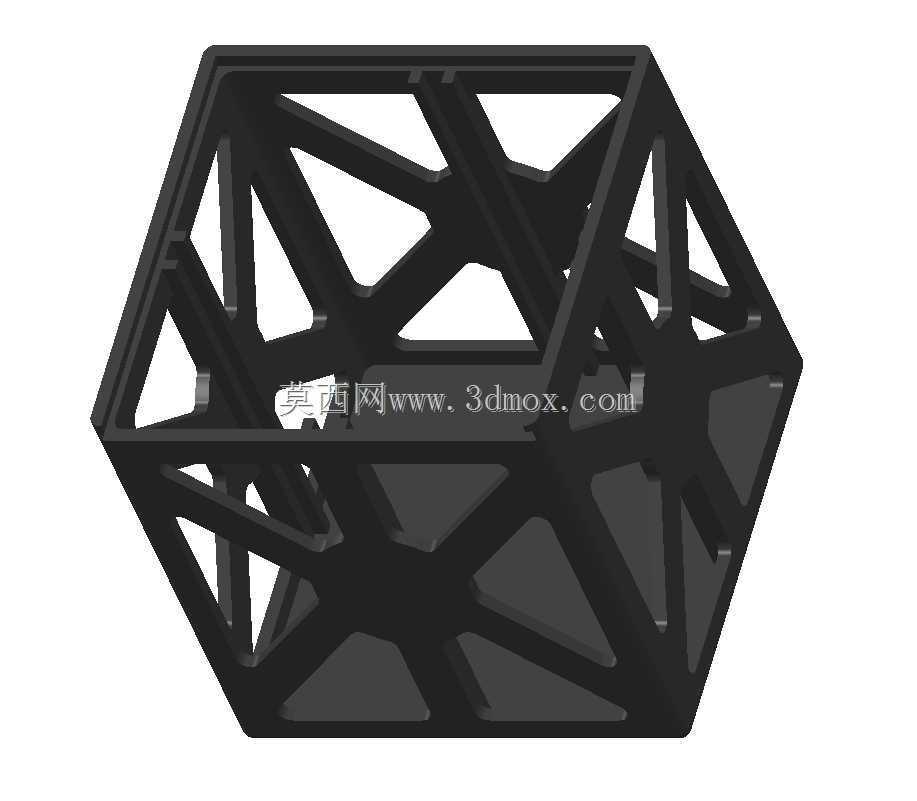

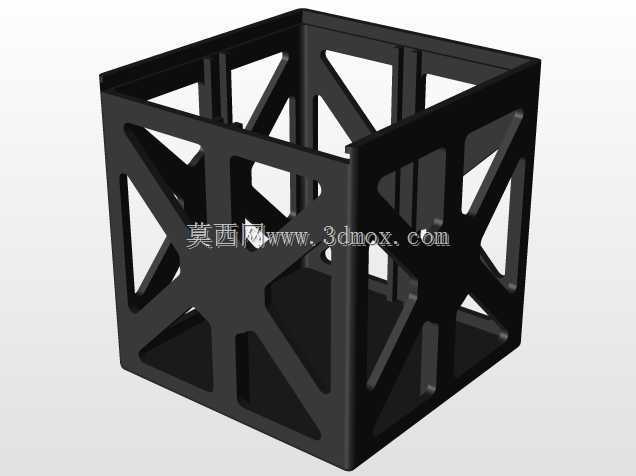

　　承载基体采用100毫米×100毫米×100毫米的立方轮廓，外框做镂空辐条式减重设计，六面保留交叉加强筋，在控制整体自重的前提下，抵抗飞行过程中的气动拉扯和落地冲击。框架内部沿周向布置四道互成90度的槽位，槽口朝向统一，既可以插入分隔搁板，把立方内部分隔成多个独立储物区间，分装试剂、电子配件、急救药品这类需要隔离的小件物资；也可以插入保温内胆、防水衬层或者缓冲泡棉托架，适配不同货品的防护需求。槽位的导向边做了导入倒角，隔板从端部推入时可以自动对中，推到行程末端会卡入定位凹位，飞行振动环境下不会松脱窜动。框架顶部设置滑盖结构，滑盖沿导轨推入到位后，边缘的凸点卡入耦合器对应槽口，把立方架顶部完全封挡，避免内部物资在机动飞行时甩出。

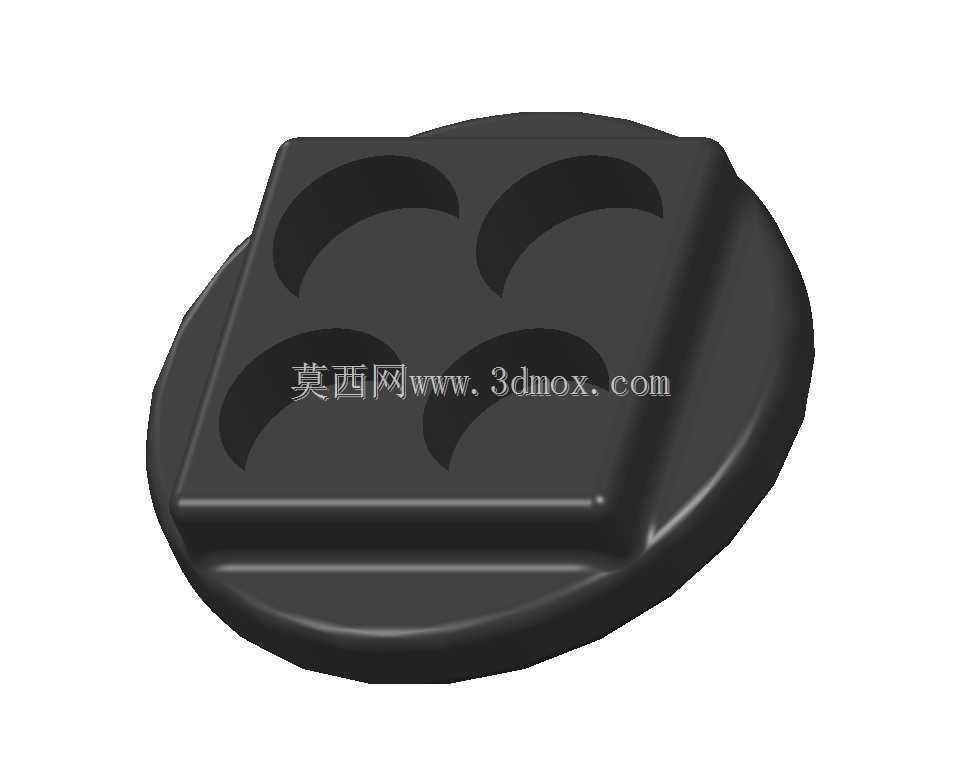

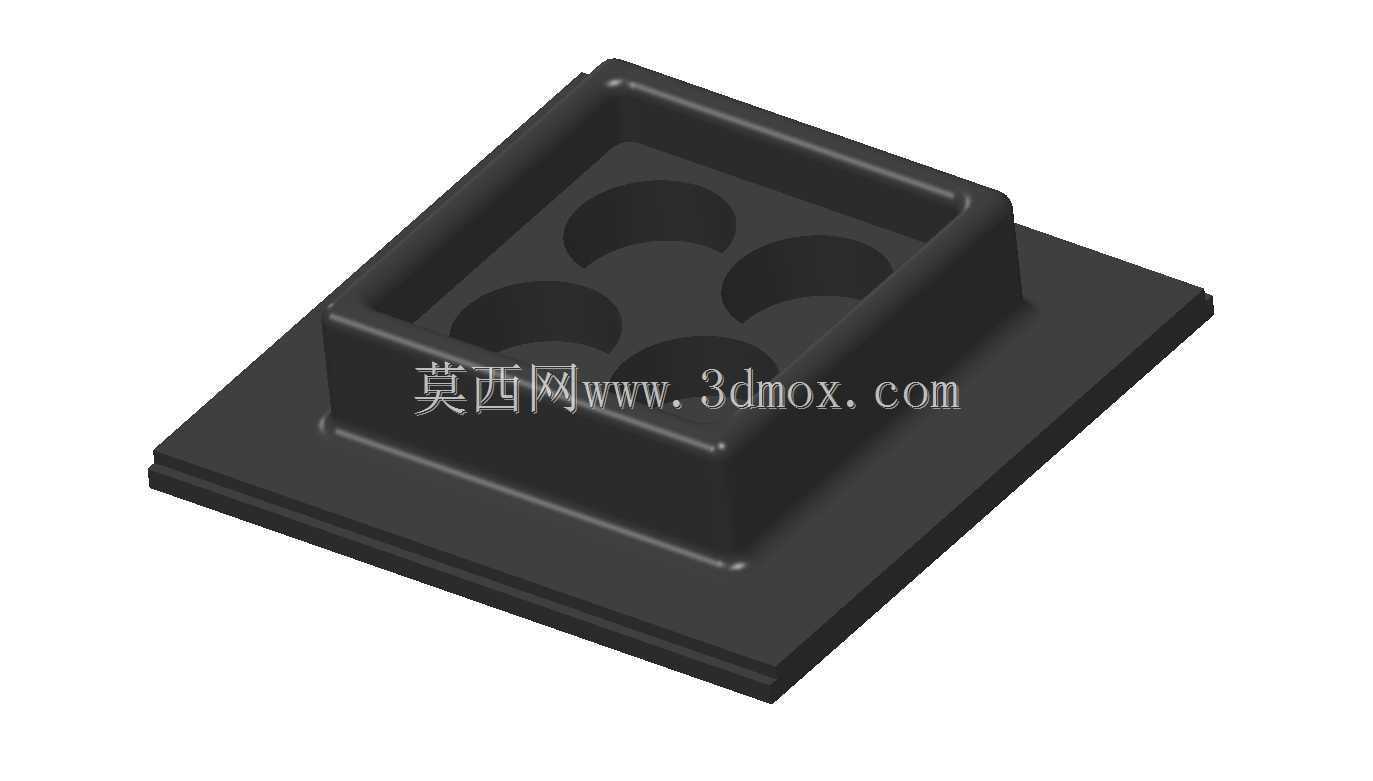

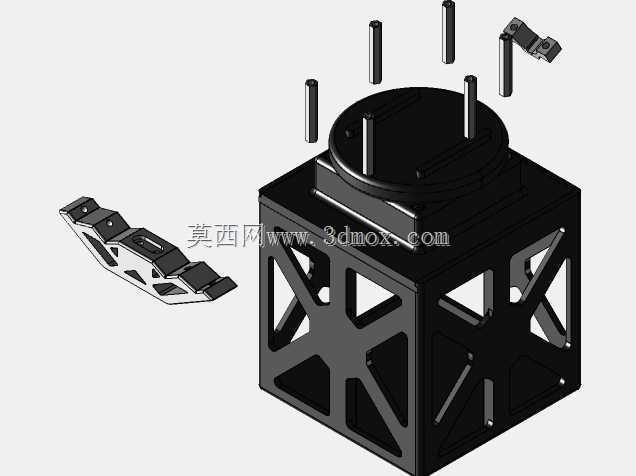

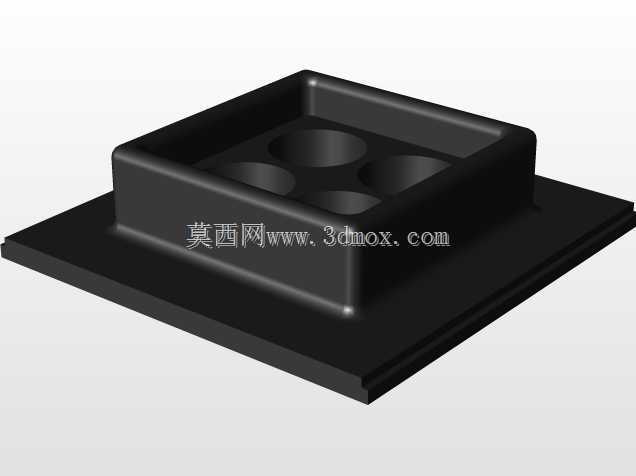

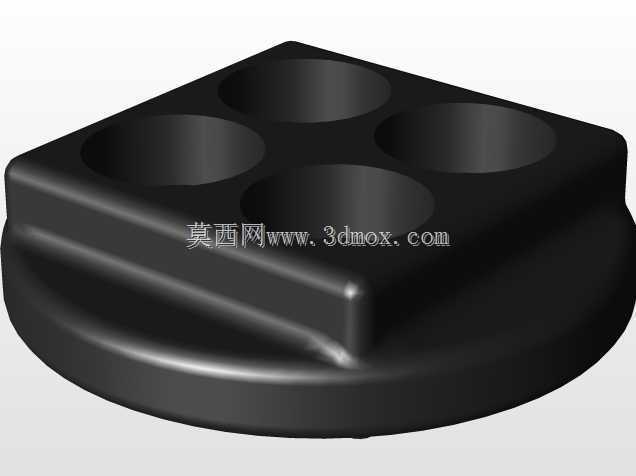

　　磁吸耦合部分是整套结构的功能核心，耦合面布置四块高吸力磁铁，分别对应滑盖和无人机侧联接器的四个贴合位，磁铁吸合后在两个零件之间形成均匀的压紧力，把配合面的密封间隙完全压合，既阻止雨水、扬尘从对接面进入货舱内部，也让立方架和无人机挂架之间形成刚性传力路径，不会因为气流扰动出现相对晃动。按单块磁铁25磅的吸力配置，四个耦合点总承载能力可以达到100磅，覆盖中小型无人机日常配送的主流载重区间。磁铁周边的机械槽位承担剪切限位作用，飞行过程中的加速、减速、侧风倾斜载荷主要由槽口的机械接触面承担，磁铁只负责提供贴合预紧力，避免磁铁长期承受剪切力出现磁性能衰减，也防止极端机动下货件意外脱落。对接到位后耦合器上的限位特征会自动锁止，需要卸载时地勤人员沿解锁方向施力滑开滑盖，就可以克服磁吸力把立方架整体取下，不需要额外工具。

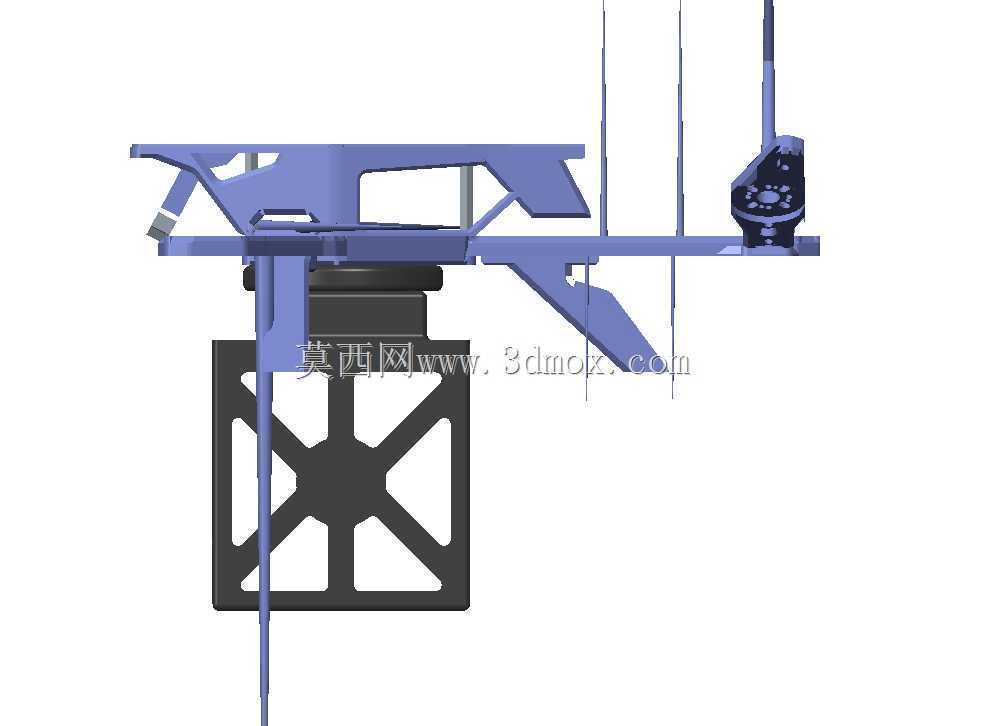

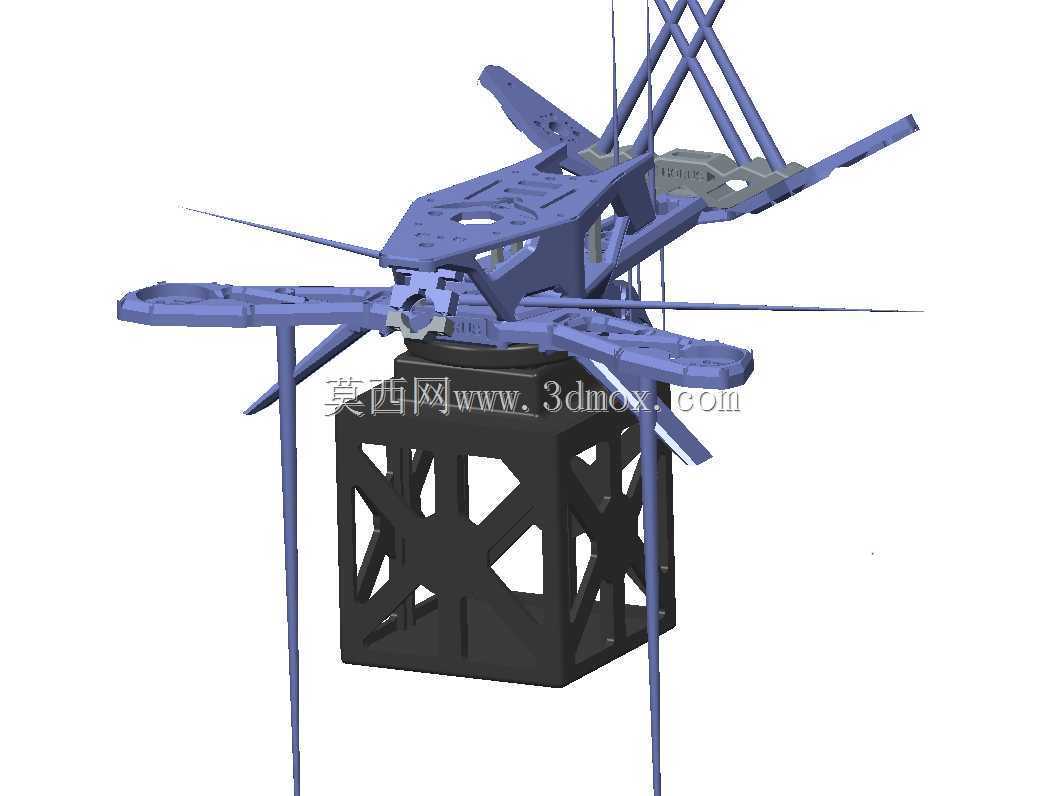

　　从安装边界来看，立方架顶部的耦合接口可以适配不同无人机的下挂挂点，联接器本身预留了标准化安装孔位，既可以固定在多旋翼无人机的机身下底板，也可以装在复合翼无人机的机腹挂架上，100毫米的立方外廓不会超出多数中小型无人机的机身宽度，飞行时气动阻力小，也不会干扰下方起落架的触地缓冲。整套零件的结构形态都面向增材制造工艺优化，框架壁厚、筋条宽度、磁铁安装槽的尺寸都预留了打印余量，不需要支撑结构就可以直接打印成型，运维站点可以根据自身货量需求，沿立方框架的拼接槽位扩展更大容积的货舱，把多个标准立方模块组合在一起，匹配不同载重等级的无人机平台。结构上没有复杂的精密运动部件，长期户外使用时仅需要清理导向槽内的泥沙、检查磁铁贴合面有没有异物，维护门槛很低，能够适配物流站点、应急救援队、野外作业班组的实际使用条件。
