微型四轴涵道无人机机架结构设计

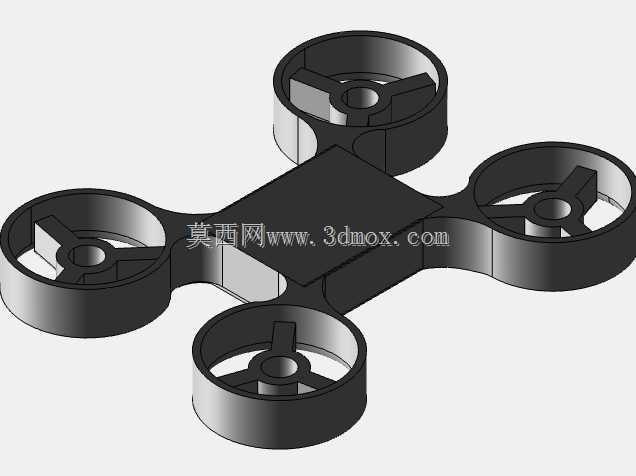

　　这套微型四轴飞行器底盘结构面向室内教学演示、小型航拍验证、飞控算法调试与低空姿态试验场景，整体采用十字对称布局，四个旋翼安装位沿中心机身呈90度均匀分布，涵道护圈与中心承载板一体化成型，无需额外加装旋翼防护外框，在狭小空间飞行时可直接缓冲墙面、桌面障碍物的碰撞，避免高速旋转的桨叶直接剐蹭外物或伤及操作人员，尤其适合实验室、展会演示、青少年科创实训这类人员密集、飞行空域受限的使用环境。

　　从实际装配逻辑来看，机架中心的方形平整区域是核心承载区，设计时预留了足够的平面安装边界，可直接贴合固定微型飞控板、锂电池、电调集成模块与信号接收板，板面无凸起冗余结构，元器件贴装后重心恰好落在四轴几何中心，飞行时不会因载荷偏置导致姿态补偿量增大。四个涵道环内部设置了径向支撑筋，支撑筋交汇位置预留电机安装座孔位，安装座与涵道内壁通过三根均匀分布的筋位连接，既保证电机运转时的同轴度约束，又能让桨叶转动产生的下洗气流沿涵道内壁顺畅导出，减少开放式桨叶容易出现的气流扩散损耗，涵道环本身的环形壁面还能约束桨尖涡流，在相同电机推力参数下提升悬停稳定性，降低微型飞行器受室内侧风、人员走动气流扰动的影响。

　　结构设计上充分考虑了微型零部件的装配公差：涵道内环直径匹配微型有刷/无刷电机的桨叶旋转外径，桨叶与涵道内壁预留均匀的安全间隙，避免飞行振动过程中桨叶剐蹭涵道壁；电机安装座的中心孔与电机输出轴同轴，支撑筋的厚度经过受力校核，既不会因筋位过薄在坠地冲击时断裂，也不会因筋位过厚遮挡下洗气流导致升力损失。连接中心机身与四个涵道单元的机臂采用等宽过渡截面，从中心承载板向涵道环方向平滑延展，不存在应力集中的直角转角，跌落冲击时载荷可沿机臂均匀分散，不会在机臂与机身衔接位置出现脆性断裂。

　　外形尺寸方面，整机对角涵道外缘间距适配微型飞行器的常规装机规格，可容纳标准尺寸的微型空心杯电机与配套螺旋桨，机架整体厚度控制在较低区间，涵道环的轴向高度同时覆盖桨叶的上下旋转范围，桨叶完全处于涵道护圈的防护边界内，即便飞行器侧翻落地，桨叶也不会直接接触地面。机架底部无突出挂耳，平放时四个涵道环底面共同构成支撑平面，静置放置平稳，起飞时无需额外预留起落架高度，下洗气流可直接从涵道下方排出，不会因地面效应在机架底部形成乱流。

　　设计过程中同步兼顾了走线布局：机臂内部可隐埋电机与电调之间的连接导线，导线从涵道内侧沿支撑筋、机臂内部走线槽汇入中心机身的飞控接线区，外露线材极少，避免飞行过程中线材晃动卷入桨叶，也让整机外观更整洁，减少气动干扰。机架的对称结构特性还降低了飞控参数调试难度，四个动力单元的安装基准完全一致，电机安装高度、桨叶平面度无需单独做大量补偿校准，装配完成后只需完成基础陀螺仪校准即可实现稳定悬停，对于飞行器研发阶段的快速原型验证来说，可大幅缩短从结构打印到动力调试的周期，也便于后续根据载荷需求微调中心板的安装孔位，拓展加装微型摄像头、气压定高模块等附加功能组件。
