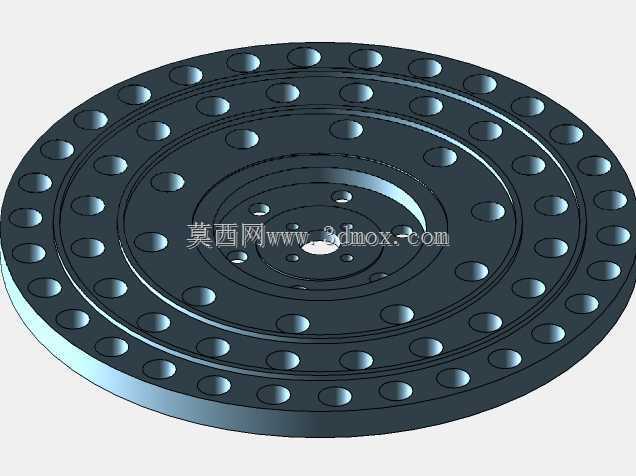

销磨机多孔转子盘结构三维造型

　　该转子盘主要用于销棒式销磨机内部，是物料粉碎、分散、研磨过程中的核心回转件。设备运行时，转子随主轴高速旋转，盘面上分层布置的销钉随转子进入研磨腔，与定子销或介质形成强烈冲击、剪切和湍流摩擦，使团聚颗粒、矿物粉料、化工原料或涂料浆料在狭小间隙内被反复打散。与普通平盘相比，这种多圈销钉结构能够在同一轴向空间内形成多级作用区，物料从中心向外侧流动时依次经过不同半径的销钉阵列，线速度随半径增大而提高，外圈区域承担更强烈的粉碎与分散任务。

　　从结构上看，转子主体为圆盘式零件，中心设置主轴安装孔及周边定位孔，用于与传动轴、轮毂或配合法兰连接。中心区域孔径、台阶和止口需要按照主轴端结构确定，保证回转时的同轴度和扭矩传递可靠性。盘面沿圆周方向分布多圈销钉，销钉数量由内向外逐渐增加，排布遵循环形均布原则，既兼顾动平衡，也使物料在径向迁移过程中不断改变运动方向。相邻圈销钉在周向上错位布置，可避免物料沿固定通道直线穿过，提高碰撞概率和研磨均匀性。

　　设计这类转子时，首先要明确磨机腔体直径、转子转速、物料粒度和处理量。转子外径不能与腔体内壁或定子销发生干涉，销钉顶端与定子之间的工作间隙直接影响粉碎细度；间隙过小会增加发热、磨损和卡料风险，间隙过大则削弱剪切效果。盘面厚度需要结合转子直径、销钉固定方式和运转载荷确定，外缘在高速旋转下承受较大离心应力，若盘体过薄，容易产生挠曲或局部振动；若过厚，则增加转动惯量，使启动负载和轴系负担上升。

　　销钉与盘体的连接是建模和制造中的重点。销钉可采用整体加工、焊接、螺纹连接或压装等方式固定。整体式结构强度高、表面连续性好，适合磨损严重、维护周期短的工况；可拆换式销钉便于局部更换，但需要在盘面上设计可靠的安装孔、沉孔或锁紧结构，防止高速运转时松动。三维造型时应准确表达销钉根部过渡，避免尖角造成应力集中；对于焊接结构，还要预留焊脚尺寸并考虑焊后修磨对盘面平衡的影响。

　　外形尺寸方面，转子盘的安装边界由主轴中心高、腔体内径、密封位置和进出料通道共同决定。中心孔与定位止口应满足装配对中要求，螺栓孔分布圆直径需与联轴器或轮毂匹配。盘背与主轴端面、锁紧螺母、密封件之间要保留足够空间，不能在旋转时与固定件擦碰。销钉高度受研磨腔轴向宽度限制，其伸出长度既要形成有效打击区域，也要保证根部强度和拆装空间。

　　在实际工况中，转子承受磨料磨损、冲击载荷和周期性离心力，材料通常选用高强度结构钢，并在销钉表面或盘体工作面进行硬化处理。对于金属矿、石英砂等高磨蚀物料，销钉头部磨损最快，结构上可将外圈销钉设计成更易更换的形式；对于涂料、染料等湿法分散工况，则需重视盘面圆角、表面光洁度和清洗便利性，减少物料滞留死角。

　　建模过程中，圆周阵列特征应严格控制数量、角度和径向间距，中心孔、螺栓孔与销钉孔之间保持合理壁厚。多圈孔位会削弱盘体截面，设计时需检查孔桥宽度，特别是外圈销钉密集区域，应避免孔间距过小导致开裂。完成造型后，还应结合转子质量分布进行动平衡校核，在盘面上预留去重区域或平衡工艺面，使高速运转时振动控制在允许范围内。整体结构既体现了销磨机粉碎腔内多级剪切的工作逻辑，也对装配边界、磨损维护和轴系稳定提出了明确的工程要求。
