航天管线一体式弹性卡扣固定夹

　　在航天器舱内线缆与流体管路的布设场景中，大量并行排布的信号线束、冷却支管需要在有限的舱体安装空间内完成快速固定，传统分体式扎带、多零件组合管夹不仅装配工序繁琐，在经历发射阶段强振动、在轨运行温差交变的工况下，还容易出现紧固件松脱、夹持力衰减的问题。这款弹性卡扣夹正是针对这类严苛使用需求开发的单零件夹持构件，整体采用一体化弯折成型结构，没有额外的铰接销轴、锁紧螺丝或者拼接接缝，从根源上消除了多零件装配带来的失效风险。

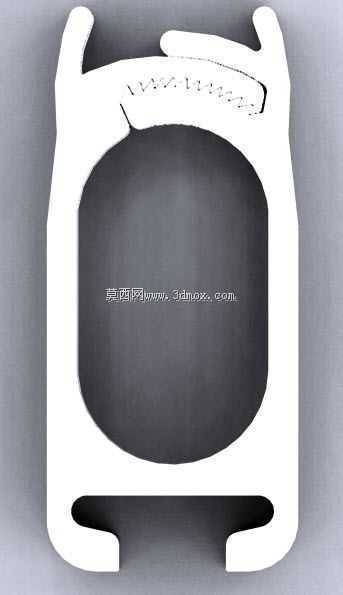

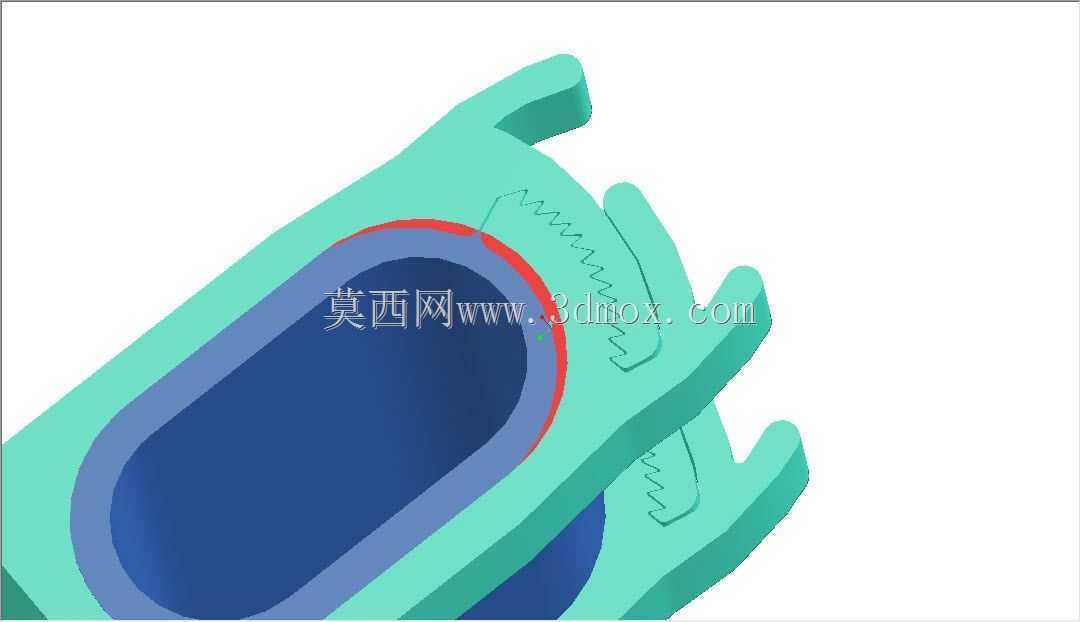

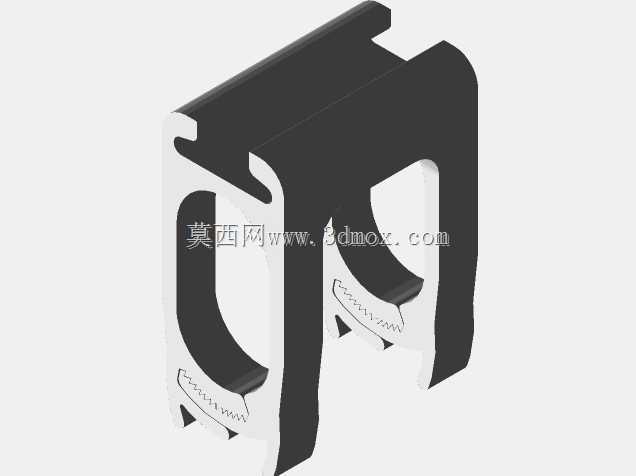

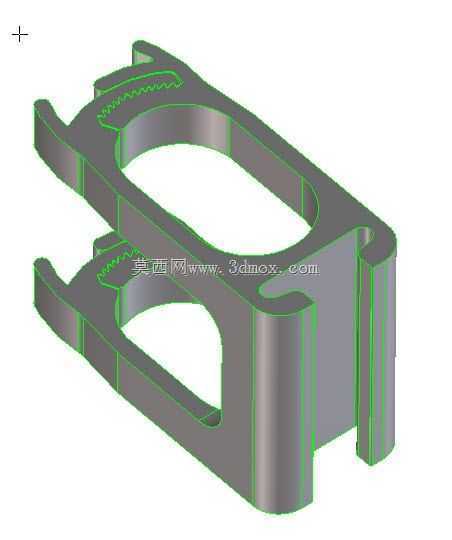

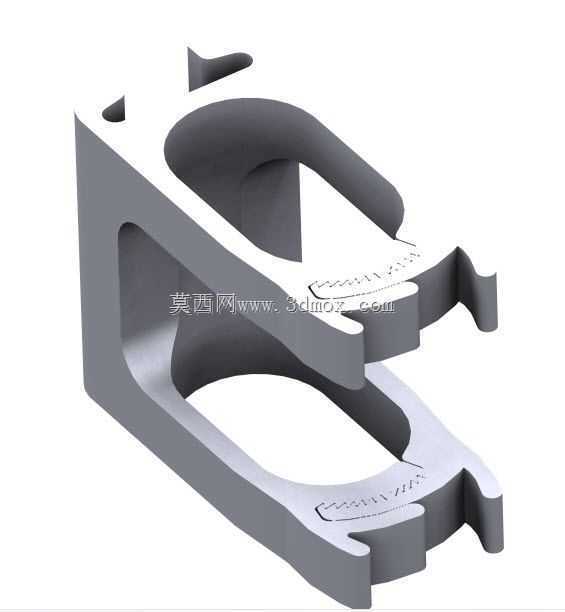

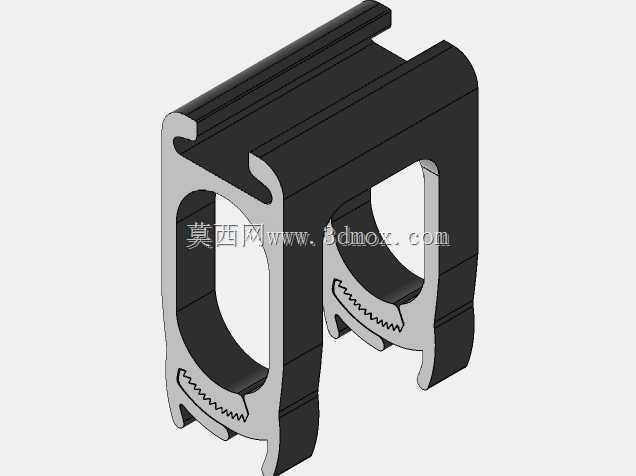

　　从结构设计逻辑来看，构件主体为带双侧镂空减重槽的C型弹性架体，架体上下两端延伸出对称的弧形抱合爪，爪口位置加工有连续的细密防滑齿纹。初始状态下上下抱合爪的开口间距略小于被夹持管线的外径，装配时操作人员仅需将夹体对准管线侧向推入，弹性臂受力张开后抱合爪自动回弹包覆在管线外壁，齿纹嵌入管线外层防护套的微小形变区域，既可以避免管线沿轴向窜动，也能防止夹体自身在振动环境下沿管线滑移。架体背部的平直安装面可以直接贴合舱体内壁的安装基准面，既可以通过胶接固定，也可以配合背部预设的粘接点位适配铆钉、魔术贴等多种航天常用固定方式，不需要在夹体本身额外加工安装孔，最大程度保留弹性臂的结构完整性。

　　设计过程中特意将夹持段的弯曲弧度做了预紧力优化：弯曲段的曲率经过反复校核，让弹性臂在张开到最大装配开度时，材料内部应力始终处于弹性变形区间，不会发生塑性屈服，反复拆装数十次后夹持力衰减幅度仍能控制在允许范围内。和常规平直夹板结构相比，连续弯曲的构型让夹体拥有更长的弹性变形行程，既可以适配标称直径附近一定公差范围的管线，不需要针对每一种微小直径差的管线单独开模制作夹件，也能在管线受温度变化产生热胀冷缩时，通过弹性臂的自适应形变持续提供稳定的抱紧力，不会出现低温下夹持松脱、高温下夹伤管线外壁的问题。架体两侧开设的大尺寸镂空槽并非单纯为了减重，镂空后的侧壁形成了两道平行的弹性梁，在降低整体构件重量的同时，让夹持力的分布更加均匀，管线被夹持区域不会出现局部应力集中压痕，对于外层带有绝缘防护层的弱电线缆、薄壁柔性流体管来说，这一点尤为关键。

　　从安装边界维度考量，这款夹件的整体外轮廓紧凑，厚度方向尺寸远小于传统双螺栓固定式管夹，在舱内密布管线的狭窄布设空间里，多只夹件并排安装时不会发生结构干涉。夹体的所有外边缘都做了圆角钝化处理，没有尖锐毛刺，装配过程中不会划伤操作人员的防护手套，也不会割破相邻管线的外层护套。上下抱合爪的端部做了向外翻的导入斜面，管线推入时可以顺着斜面自动滑入夹持工位，即使在航天员戴舱外航天手套操作的低灵活度工况下，也能单手完成装配动作，不需要额外工具辅助。拆卸时仅需用普通工具或者手指轻撬上下爪的开口位置，让弹性臂张开即可将夹件从管线上取下，拆卸后的夹件没有任何结构损伤，可以重复投入使用，在航天器总装阶段的管线反复调整、在轨维护维修的场景下，能够大幅降低操作时长。

　　这类单零件弹性夹的适用场景并不局限于航天舱内布设，在地面高频振动的工业设备走线、轨道交通车辆车体管线固定、户外通讯基站线缆整理场景中，同样可以发挥免工具快装、夹持可靠的优势。建模过程中需要重点把控弹性臂的壁厚均匀性，整个构件所有截面的壁厚保持一致，避免注塑或者3D打印成型时出现局部缩痕、应力集中薄弱点；抱合爪内侧的防滑齿深度控制在合理范围，齿深过大会切伤管线外壁，齿深过小则无法提供足够的防滑阻力；背部安装面的平面度需要满足贴合要求，保证夹件固定后不会出现翘曲晃动。整个构件没有复杂的倒扣或者特殊成型结构，无论是采用工程塑料注塑加工，还是采用铝合金钣金弯折、高性能复合材料3D打印，都可以快速实现成品制造，不需要复杂的后续机加工工序。
