弹簧触发式自动膨胀锁紧连接机构

　　这套机构的核心诉求，是在两段构件完成对接的瞬间，让原本处于压缩蓄能状态的弹簧组自动释放载荷，实现无需人工二次操作的膨胀锁紧。现场装配里，类似快换工装、模块化管路对接、可拆式轴系连接的工位，往往要求工人在对位后还要额外拧动锁紧螺母或拨动卡销，既拖慢节拍，也容易因漏锁造成连接松脱。这套结构把触发动作直接绑定在对接行程上，当两段构件沿轴向推合到位，中心的触发器衬套被对侧端面顶住并相对外套向后滑移，原本被衬套约束在凹槽内的四个触发器便失去径向支撑，压缩弹簧随即沿轴向舒展，推动楔形胀紧件向外扩张，咬住对接件的内壁凹槽，整个锁紧过程在推合到位的一刹那自动完成。

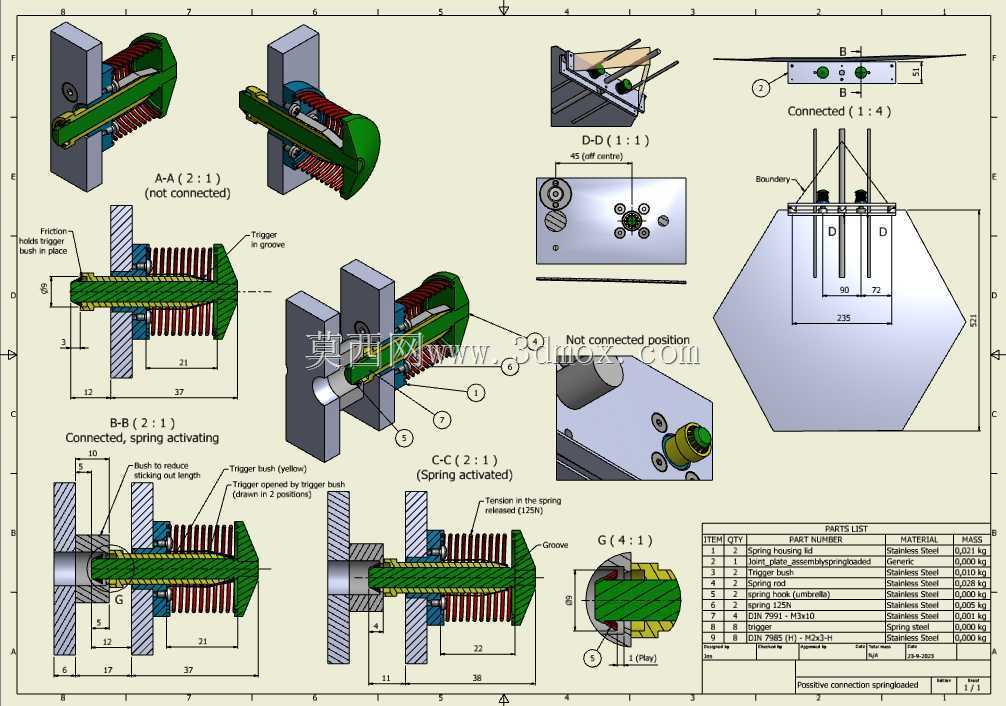

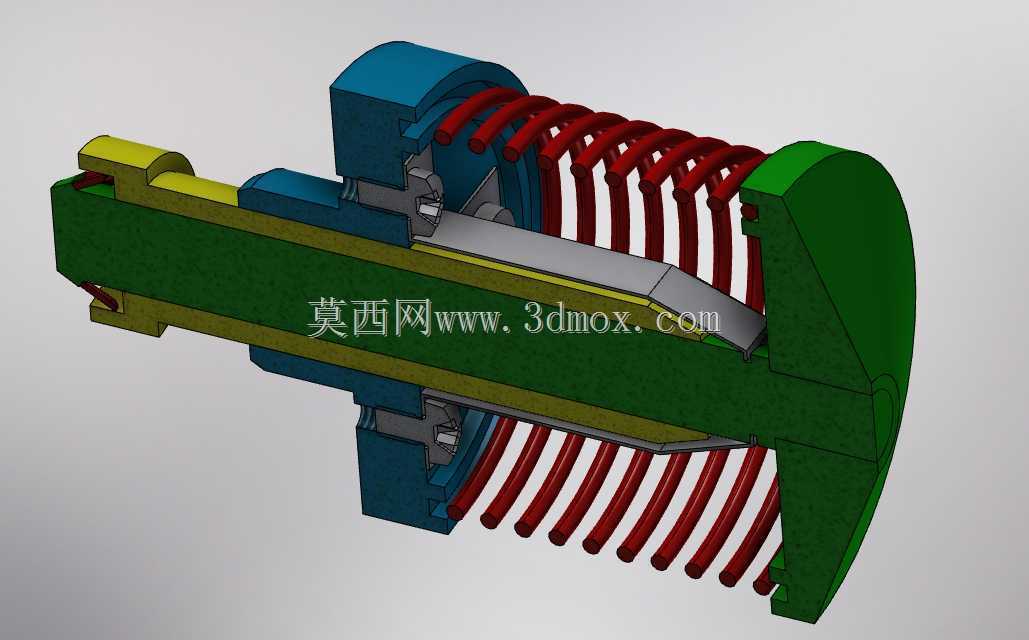

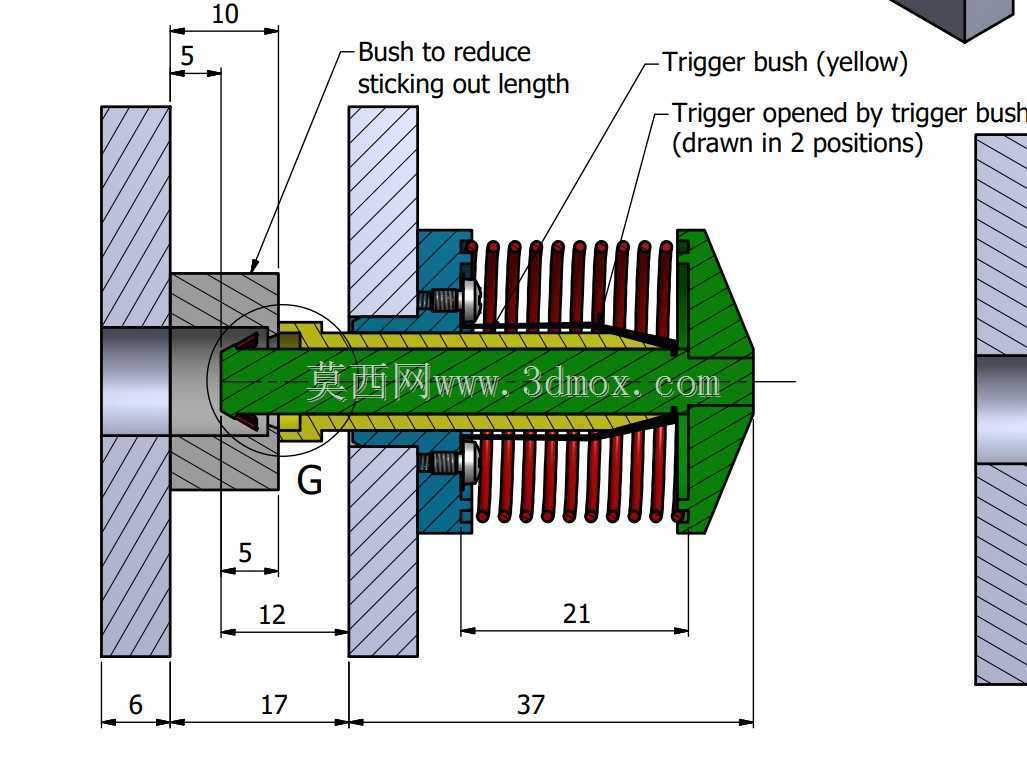

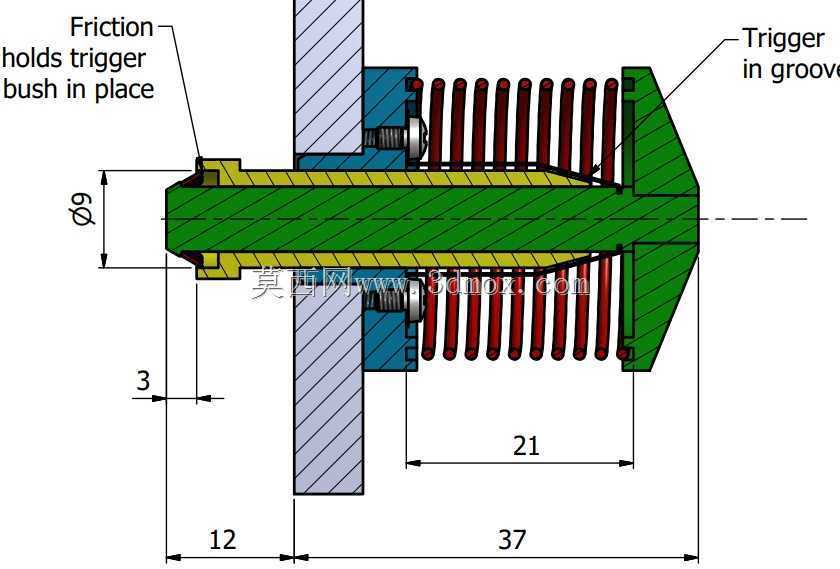

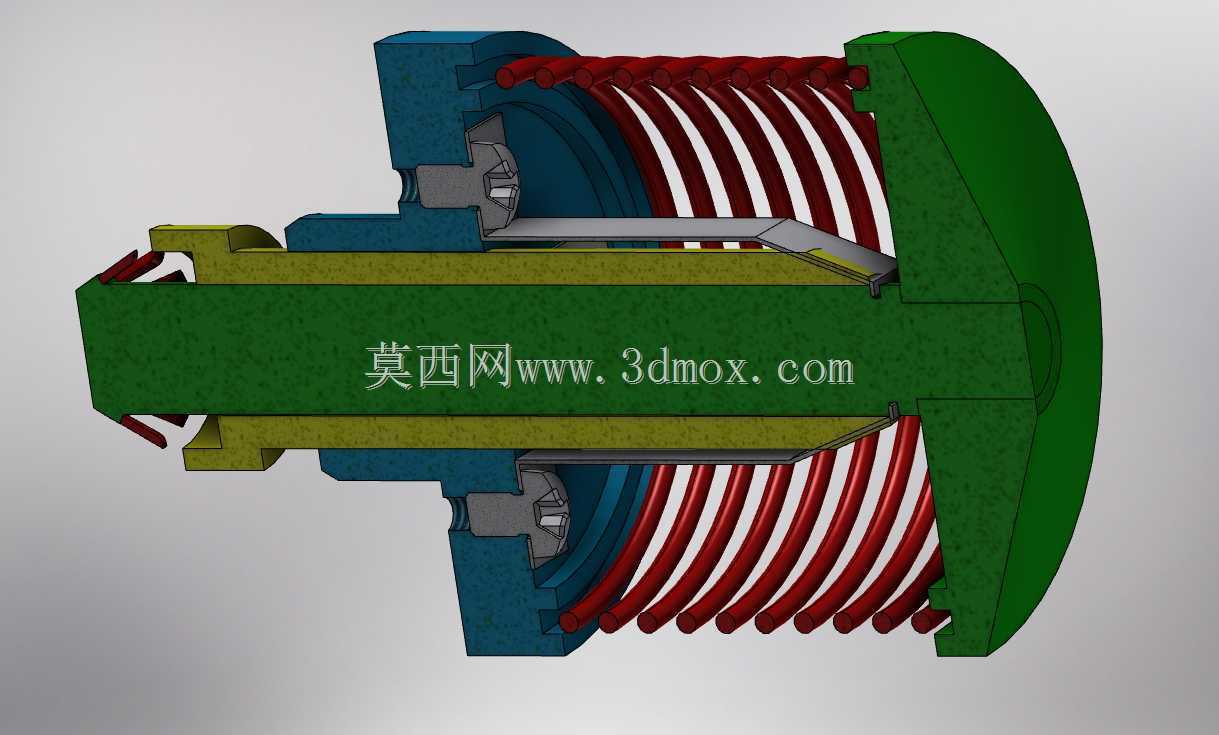

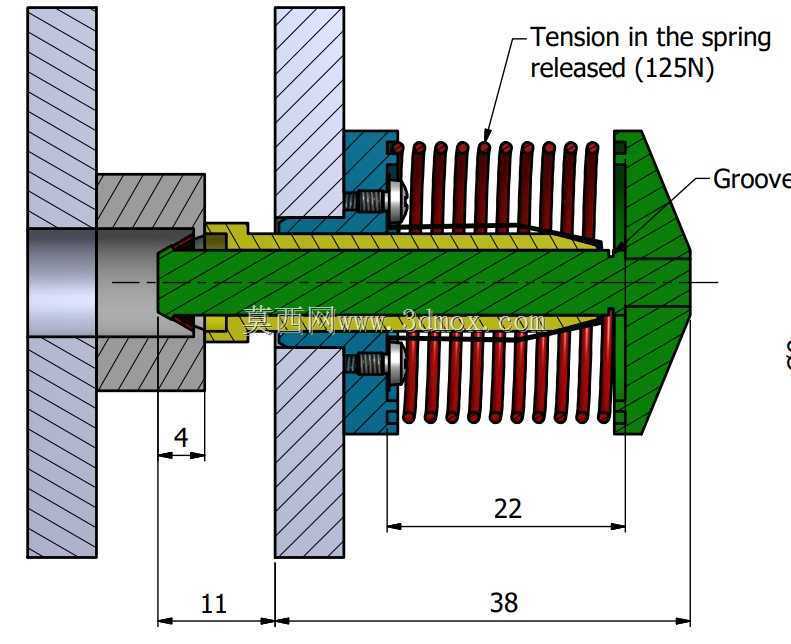

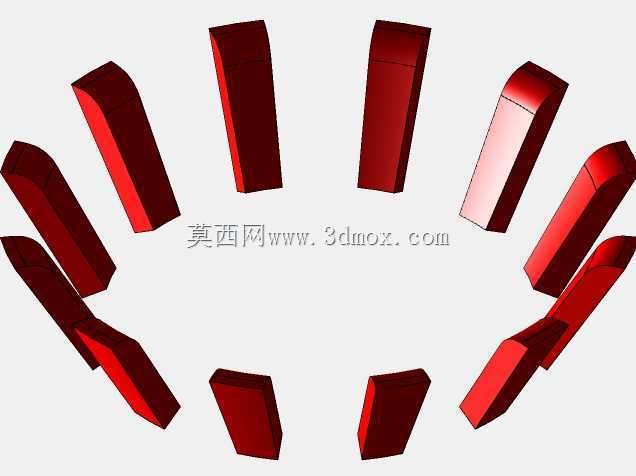

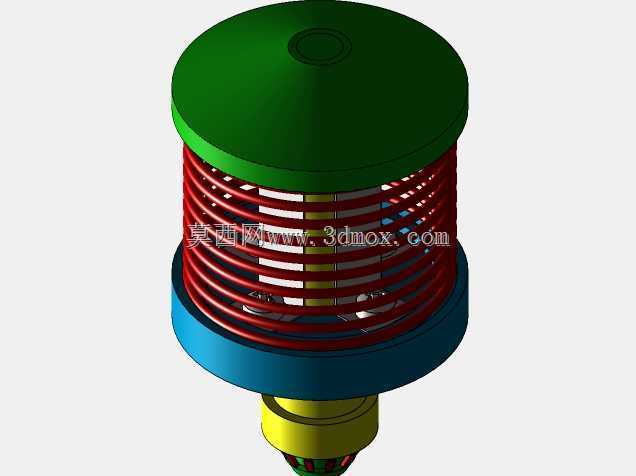

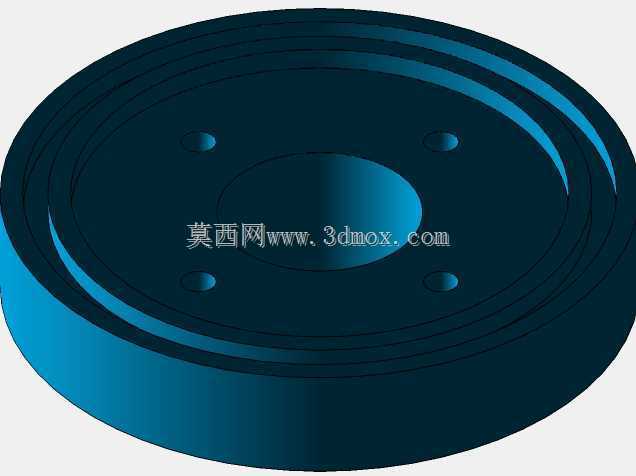

　　从结构布置看，机构沿轴线呈对称布局，外套筒内壁加工有容纳弹簧的环形腔与导向键槽，多组矩形截面压缩弹簧并联布置以提供足够的轴向推力。触发器采用周向均布的四个钢质销块，未触发时销块被中心黄色衬套的圆柱面压在外套的径向凹槽内，此时整个连接端外径光滑，可顺利穿入对侧构件的配合孔；衬套被推压后，其端部的让位环槽正对销块位置，销块在弹簧胀套的锥面推动下沿径向弹出，卡入对侧孔壁的环形锁槽，形成轴向与周向的双重约束。图纸中给出了多组剖视状态：未连接状态下弹簧全压缩、销块内收；弹簧激活状态下衬套后移、销块外伸胀紧；触发瞬间的局部放大则清晰标注了触发器斜面与胀套锥面的配合角度，这个角度需要在自锁与可解锁之间取平衡——锥角过小会导致解锁阻力过大，过大则锁紧后在振动工况下容易自行回缩。

　　尺寸边界方面，整套连接组件的主体外径控制在适配常规对接孔的范围内，图纸中标注的关键配合尺寸包括衬套触发行程、销块弹出高度、胀套锥度以及弹簧腔的轴向长度。安装时只需将固定端通过法兰或螺纹预装在一侧构件上，活动端随对侧构件沿导向方向推入即可，无需旋转动作，这对盲装、深腔内部对接尤其友好，工人在视线受阻的位置凭推合到位的触感就能确认锁紧。设计中特意在衬套与外套之间预留了防尘间隙通道，并在销块弹出孔处设置了挡屑台阶，避免车间粉尘、焊渣进入卡滞触发器。

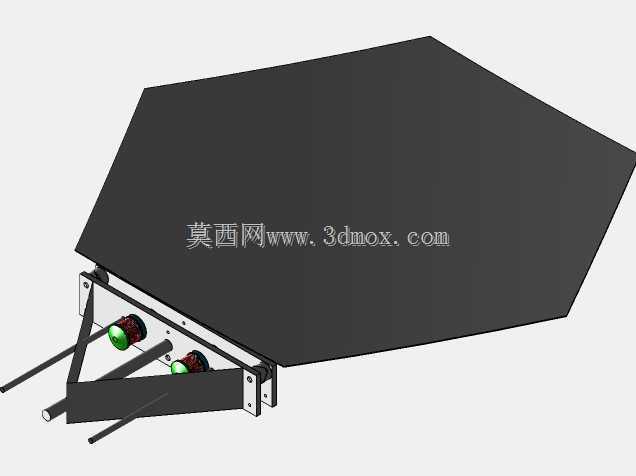

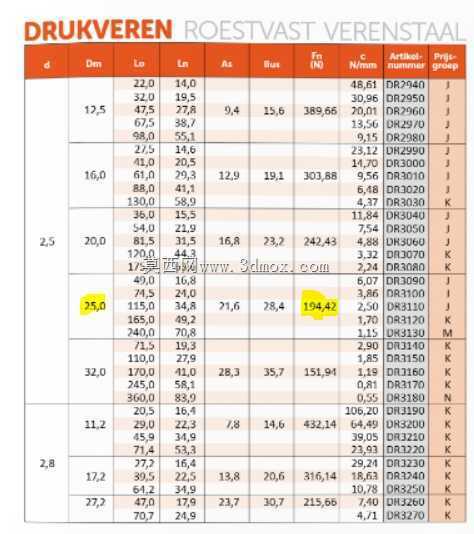

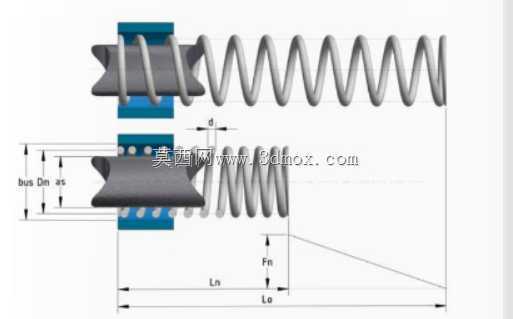

　　弹簧组的选型经过载荷校核，两套弹簧组件并联后的总推力足以克服销块与锥面间的摩擦并推动胀件膨胀，同时整套机构在保证锁紧力的前提下将增重控制在约三百克，对航空模型、轻量化工装这类对重量敏感的场景十分关键。图纸还通过1:1与放大比例的局部视图，分别表达了整体外形轮廓与触发器、衬套、弹簧的配合细节，工程图中附带的明细表逐一列出了胀套、触发器销、衬套、弹簧、端盖等零件的材料与数量，加工时外套与胀套建议采用调质钢以保证锥面耐磨，衬套可选用表面硬化处理减少往复滑移磨损，弹簧则按疲劳载荷工况选定钢丝直径与有效圈数。解锁时只需沿轴向反向顶推中心衬套，使环槽重新压住销块，胀套在复位弹簧作用下回缩，即可分离两段构件，实现可重复使用的快接功能。
