高马力船用发动机多通路减振排气汇流管路

　　这套管路结构面向高马力船用发动机排气系统的实际布置需求，核心任务是把多台或多缸排气支路的高温脉动气流汇集到统一出口，同时承担机组运行中不可避免的振动隔离与位移补偿。船舶动力舱空间紧凑，主机、辅机、增压器与舱壁支架之间存在相对运动，刚性管道直接对接很容易在法兰焊缝和支管根部产生疲劳裂纹，因此采用带波纹段的柔性软管结构来吸收热膨胀与机械振动。

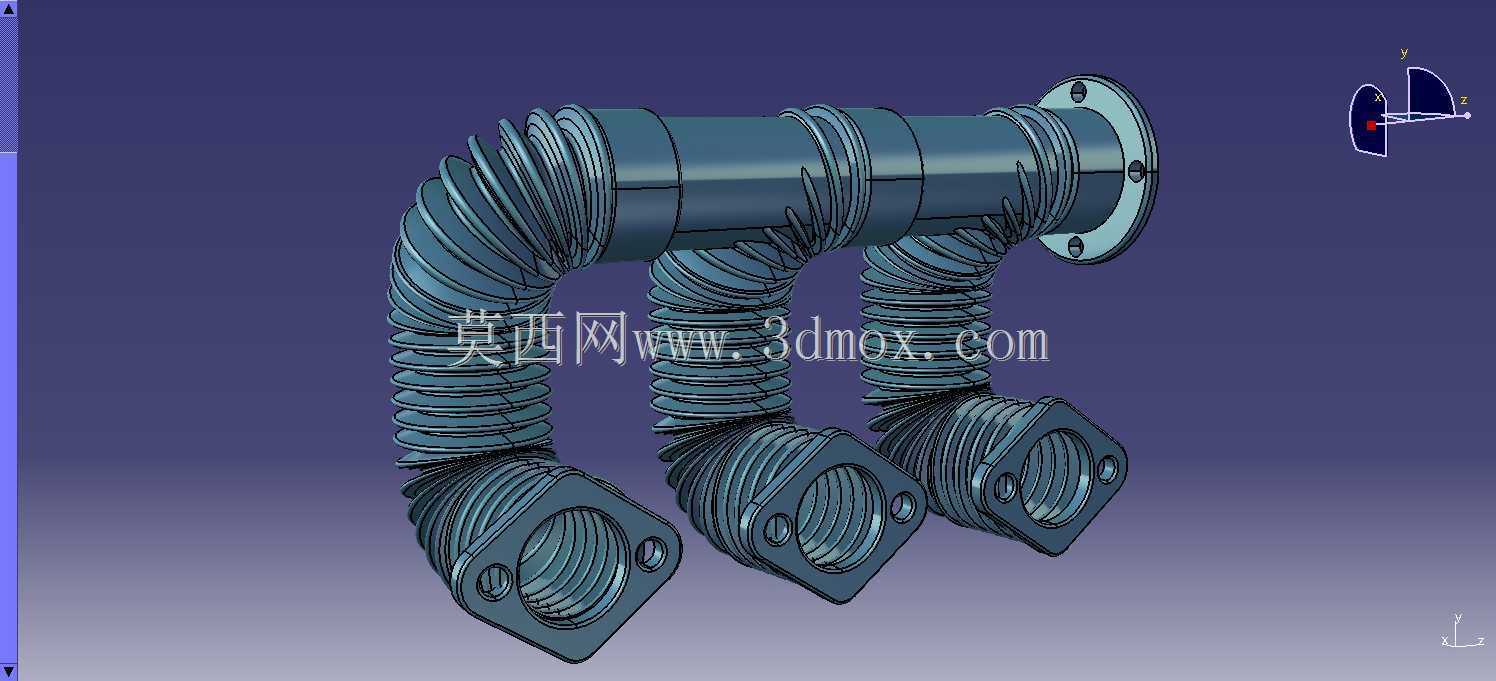

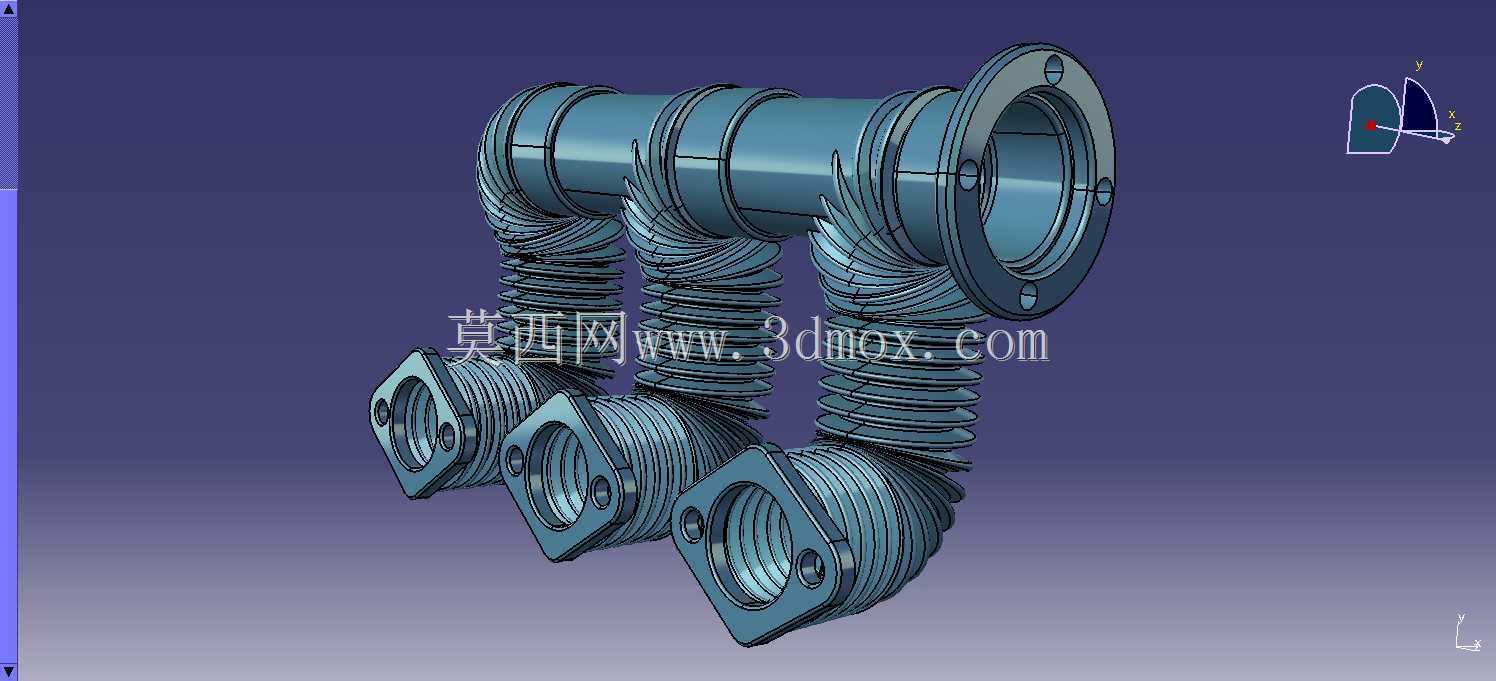

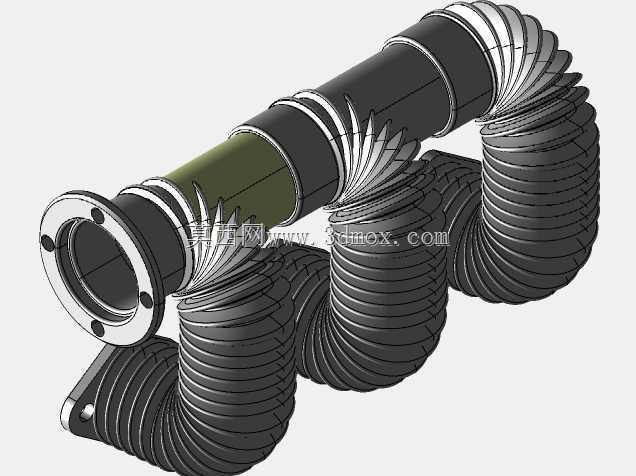

　　从几何构成看，模型由三路并行的柔性支管和上方一根汇流总管组成。每根支管下端是带安装孔的菱形法兰，用于对接发动机排气出口或涡轮后接管；上端汇入横向总管，总管末端是一个较大的圆形法兰，作为通向后续排气系统或舷侧排放段的接口。波纹段沿支管轴向连续分布，提供轴向伸缩、横向错位和角向偏转的补偿能力，这正是减振软管区别于普通硬管的关键。

　　设计思路上，柔性段并非简单做成光面弯管，而是通过多层环形波纹形成可变形骨架。波纹的波距、波高和壁厚直接决定管路的刚度与疲劳寿命：波高过大虽柔性好，但承压能力下降；波距过密则会增加流动阻力并占用更多长度。工程中需要在排气背压、允许位移量和振动衰减率之间取平衡。该模型把波纹轮廓完整建出，便于在干涉检查时评估最小弯曲半径，也能为后续有限元分析提供真实几何，而不是用等效直管代替。

　　安装边界方面，下端三个法兰的孔位间距决定了它对发动机排气口布局的适配范围，支管的弯曲走向则要避开舱内管路、电缆桥架和检修通道。上端圆形法兰的朝向和高度决定汇流后排气的引出方向，设计时需保证法兰密封面有足够操作空间，螺栓能够从侧面或正面装入并施加预紧力矩。由于管路工作在高温排气环境，法兰密封面的平面度、螺栓分布圆直径以及管口通径都要与对接件严格一致，任何错位都会在热态下放大成附加弯矩。

　　在实际用途上，这类汇流管路常见于多机并列或多支路排气的船舶动力装置。发动机工作时产生的燃烧激励、增压器喘振以及船体变形都会传递到排气系统，柔性波纹段通过自身变形切断振动传递路径，降低舱室噪声和结构共振风险，同时保护上游涡轮壳体和下游排气设备。多支路汇合还能缩短整体管线长度，减少舱内占用，使排气流组织更紧凑。

　　建模时需要重点处理几处结构关系：一是波纹段与两端光面接管的过渡，过渡区应避免应力集中的尖角；二是支管与总管相交的相贯区域，内部流道要平滑过渡，减少涡流和局部背压；三是法兰与管壁的连接根部，通常需要加厚段或过渡圆角来承受螺栓预紧和热循环载荷。三个下端法兰的方位角并不完全相同，模型通过法兰菱形轮廓和孔位体现了对接面的空间姿态，这在管路装配校核中非常重要。

　　从选型角度看，工程师拿到这类数模后，首先核对的是通径是否满足排气流量、法兰标准是否与发动机接口一致、柔性段长度能否覆盖机组冷态与热态之间的位移差。还要确认管路最低点是否需要设置泄放口，以及波纹外部是否需要防护套或隔热层，防止机舱人员烫伤和海水飞溅腐蚀。模型把主干走向、法兰位置和波纹补偿段清晰表达出来，可直接用于动力舱三维布局、碰撞检查和支吊架位置规划，也为波纹管供应商按工况细化壁厚、材料和层数提供了结构基础。
