径向活塞发动机核心活塞组件结构设计

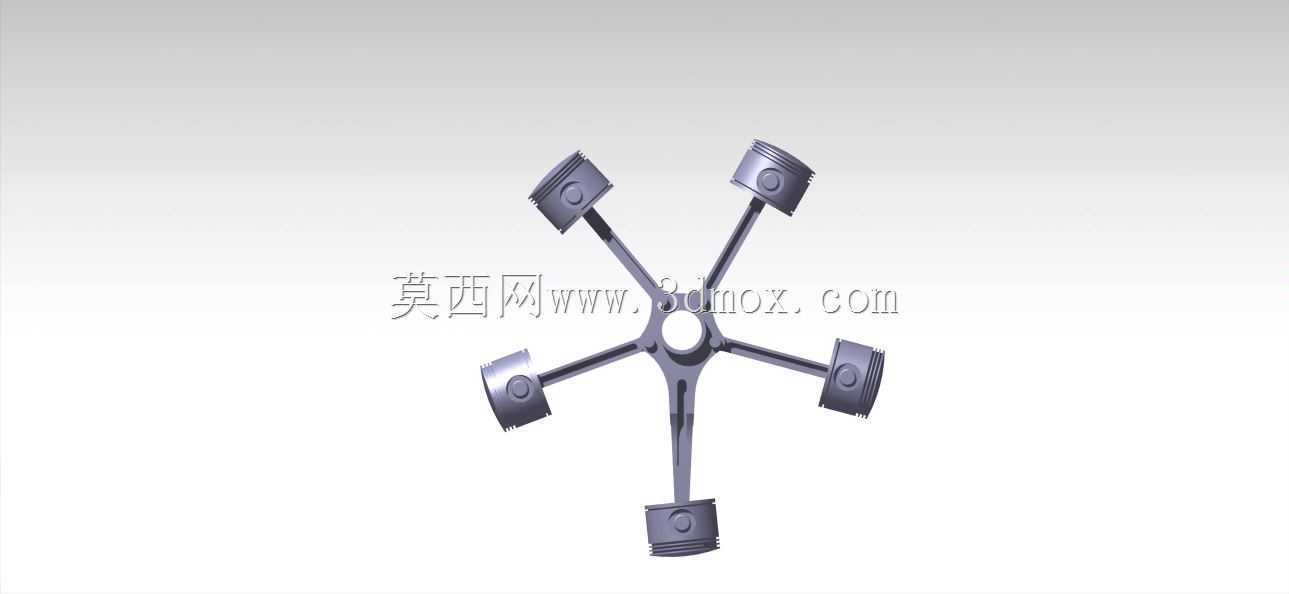

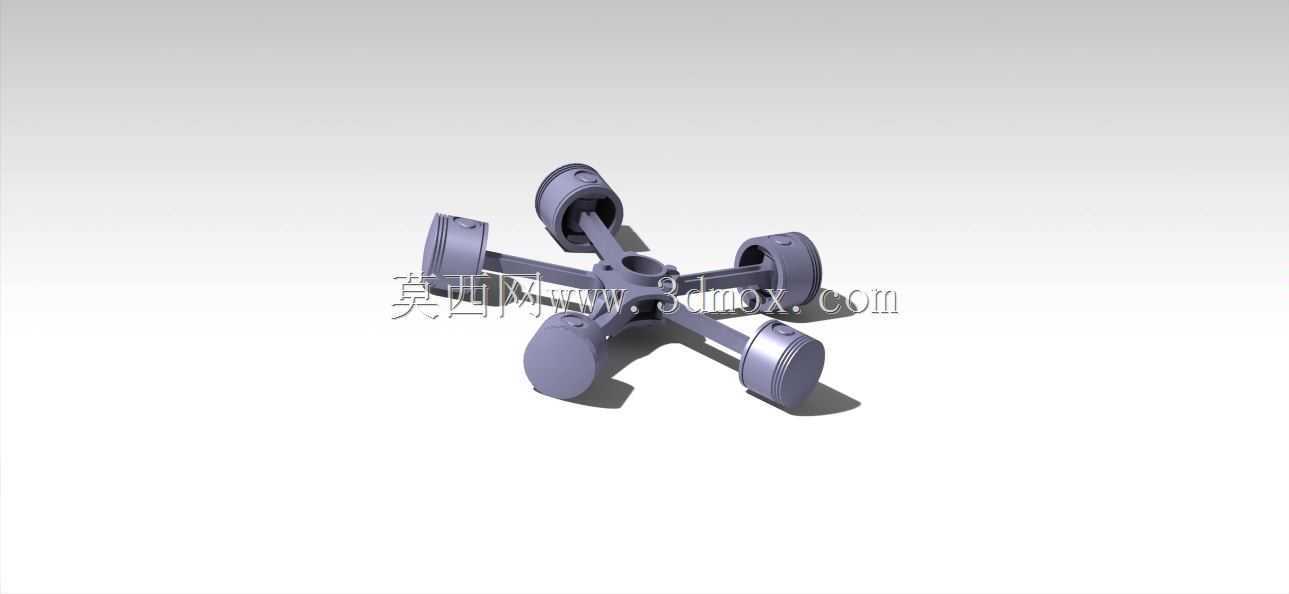

　　径向活塞是星型布局内燃机里承担往复做功的核心运动件，这类结构早年大量应用在航空活塞动力装置上，多缸围绕曲轴中心呈圆周放射排布，每一个缸内的活塞都通过连杆把燃气爆发的直线推力汇总到曲轴曲柄销上，和直列、V型布局相比，径向布置的整机轴向长度更短，迎风面积虽然偏大，但曲轴跨度小、刚性好，多缸做功重叠度高，输出扭矩平顺，在早期通航飞机、小型特种动力装备里至今仍有参考设计价值。

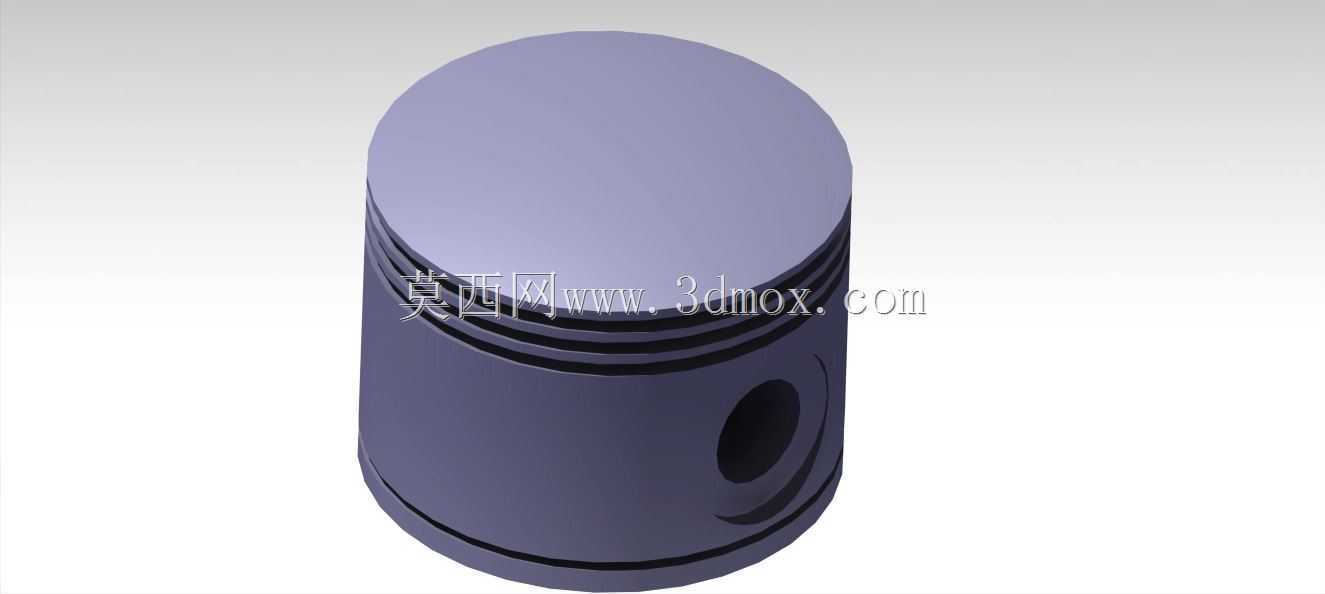

　　这套活塞组件的建模围绕实际装机的运动边界展开：活塞整体为圆柱回转体，顶部是平整的燃烧室承压端面，直接承接混合气燃烧后的高压燃气，端面厚度在建模时预留了足够的承压余量，避免高温高压下出现顶面挠曲变形。圆柱外圆柱面从上到下依次加工多道环形环槽，靠上部的几道环槽用来安装气环，工作时气环外弹贴紧气缸内壁，密封燃烧腔和曲轴箱，阻止高压燃气下窜；靠下方的环槽布置油环，曲轴飞溅到缸壁上的多余润滑油会被油环刮下，通过环槽底部的回油孔流回曲轴箱，既避免机油进入燃烧室参与燃烧形成积碳，也能保证缸壁润滑膜厚度控制在合理区间。

　　活塞裙部是导向的核心部位，建模时裙部外圆和气缸内壁保留设计规定的微小配合间隙，活塞在缸内做高速往复运动时，裙部承担侧向导向作用，抵消连杆摆动带来的侧推力，避免活塞头部直接和缸壁发生磕碰。裙部中段开设的横向贯通销孔，用来压装活塞销，活塞销穿过活塞销座和连杆小头孔，把活塞和连杆铰接在一起，燃气推动活塞下行的力就通过这个铰接点传递给连杆；销孔两端做了沉孔避让，防止活塞销轴向窜动刮伤气缸内壁，销座区域在模型里做了局部加厚，因为做功瞬间燃气压力全部作用在活塞顶面，载荷最终要通过销座传递到活塞销，这个区域是活塞应力集中最高的位置，结构加厚可以分散应力，避免长期交变载荷下出现销座开裂。

　　从安装边界来看，活塞的外径必须和配套气缸的内径严格匹配，选配时要按缸径的分组公差对应活塞的尺寸分组，冷态装配时间隙控制在允许范围内，发动机升温后铝合金活塞膨胀量大于铸铁缸体，热态下间隙会缩小到合理工作值，既不会因为间隙过大出现敲缸、窜气，也不会因为间隙过小导致热态活塞卡死在缸内。活塞的总高度决定了连杆的运动包络，活塞上行到上止点时，顶面和气缸盖燃烧室之间要预留规定的压缩余隙，不能顶碰气门和缸盖；下行到下止点时，活塞裙部不能脱出气缸下止点位置，同时活塞平衡重的回转空间也要和裙部底部预留避让距离，防止运动干涉。环槽的轴向宽度、深度都要和选配的活塞环尺寸对应，气环、油环装入环槽后要能自由转动，环槽的侧隙、背隙都要符合装机要求，间隙过小会导致环卡滞失去密封能力，间隙过大则会加剧环槽磨损、引发泵油效应。

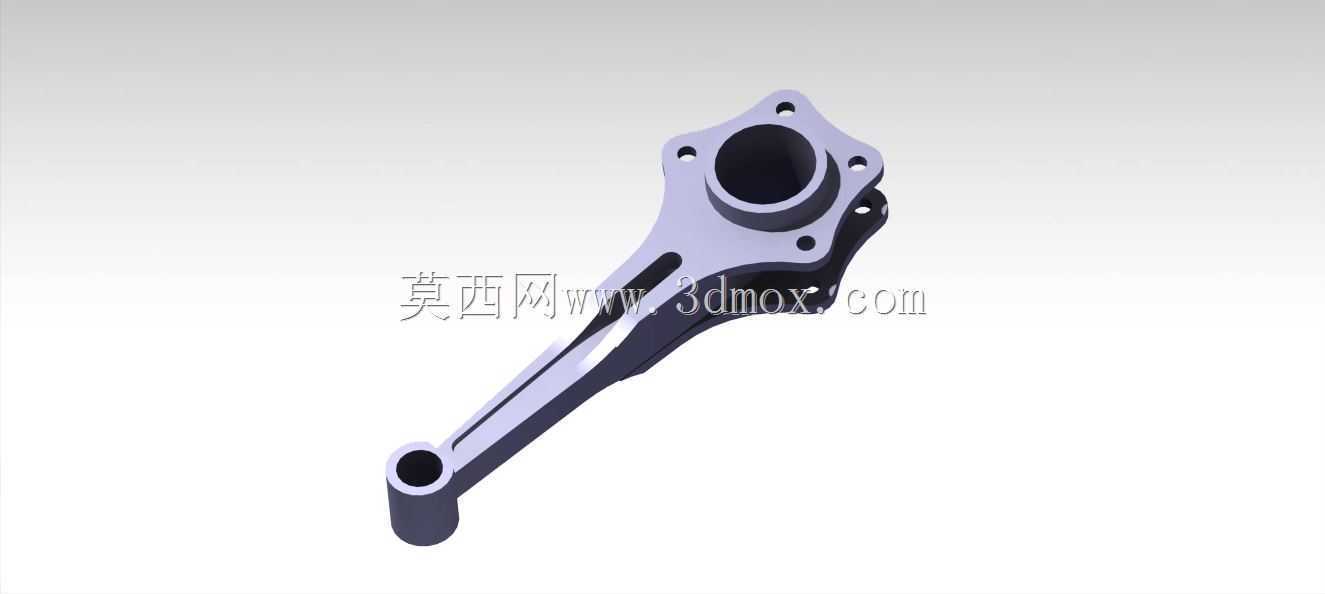

　　在结构设计思路上，这类径向发动机的活塞相比普通车用内燃机活塞，承受的做功频次随气缸数增加而升高，每一转里多个活塞依次推动曲柄，单个活塞的载荷冲击更平缓，但活塞销和连杆的铰接角度随径向布局的连杆排布有特殊要求，建模时需要同步验证活塞在整个行程里，连杆小头和销座内侧不会发生运动碰撞，活塞在缸内摆动的极限位置裙部边缘也不会刮蹭缸壁。模型完整还原了活塞的外轮廓、环槽分层、销孔贯通、销座加厚这些核心结构，没有省略装机时必须校验的配合特征，结构工程师拿到数模后可以直接用来做运动干涉检查、热力耦合仿真分析，也可以作为径向动力装置方案设计时活塞零件的参考原型，核对缸径、行程、连杆长度这些参数匹配关系，梳理活塞从承压、密封、导向到动力传递的完整受力路径，在后续细化设计时还可以在活塞内腔补充减重凹腔、销孔润滑孔这些工艺特征，进一步优化零件的重量分布和润滑条件，适配不同排量、不同功率等级的径向动力装备开发需求。
