25T双输出伺服舵机摇臂连杆结构

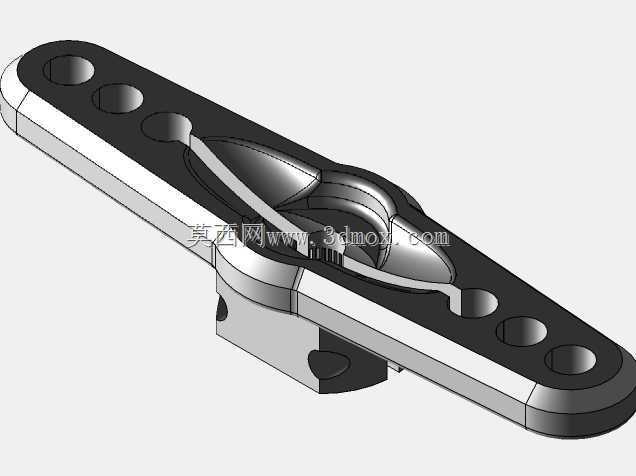

　　该零件为适配标准25齿伺服舵机输出轴的双侧加长型金属舵机摇臂，是RC遥控模型、小型舵机驱动机构、轻载自动化摆角执行单元里的核心传力连接件，整体采用长条形对称摇臂布局，中部为与舵机输出花键配合的安装基座，基座上方做下沉式镂空减重型腔，两侧臂身沿长度方向均匀布置多组安装孔位，可同时在摇臂两端挂载连杆、球头扣或者拉杆，实现单舵机双点位同步驱动的功能。

　　从实际使用场景来看，这类双输出摇臂常出现在遥控车转向机构、小型机器人关节摆臂、航模舵面联动、小型工装的摆角压紧机构中：普通单臂舵机摇臂仅能在单侧输出摆动力，当执行机构需要舵机正反转动时同步带动两侧连杆做对称开合、同步推拉动作时，单臂摇臂需要额外加装转接延长件，不仅增加传动链间隙，额外叠加的连接件还会抬升整体重量，在高频摆动工况下容易出现连接件松脱、传动滞后的问题。这款双侧一体成型的摇臂直接将两个输出力臂整合在同一基体上，舵机转动时两侧臂身绕舵机轴同步回转，两端安装点的运动轨迹完全同轴，两侧连杆的动作相位差可以控制在极小范围内，非常适合差速转向、对称夹爪开合、双舵面联动这类需要同步动作的机构。

　　结构设计上，中部基座的内孔按照25T标准舵机花键参数测绘建模，花键齿形与市面主流25齿金属舵机输出轴完全匹配，基座侧面预留锁紧螺丝孔位，安装时摇臂压入舵机输出轴后，通过紧定螺丝从侧方顶紧输出轴端面，既可以防止摇臂在大扭矩输出时沿花键周向打滑，也能限制摇臂轴向窜动。臂身部分没有采用等厚实心板材设计，而是在中部靠近基座的区域做了大深度的下沉型腔，型腔边缘保留连续的加强筋轮廓，在去掉大部分冗余材料、降低摇臂整体转动惯量的同时，臂身的抗弯截面模量并没有出现明显下降：舵机带动摇臂高速往复摆动时，更低的转动惯量意味着舵机启停阶段的冲击负载更小，舵机内部齿轮受到的反向冲击力也随之降低，能有效延长舵机齿轮组的使用寿命。

　　臂身两端沿长度方向排布的多组通孔，为连杆安装点提供了多档位调节能力：孔位距离中部舵机轴心的距离各不相同，使用者可以根据实际需要的摆角行程、输出推力大小选择对应的安装孔——当连杆安装在距离轴心更近的孔位时，相同舵机转角下连杆的直线行程更短，但舵机输出到连杆端的推力更大，适合需要大夹紧力、大负载的推拉工况；当连杆安装在距离轴心更远的孔位时，相同舵机转角下连杆的直线行程更长，输出端的摆动线速度更高，适合需要大动作行程、快响应的摆角机构。臂身的上下表面做了阶梯式厚度过渡，靠近外端的区域厚度适当减薄，靠近中部基座的受力核心区厚度更大，让零件的应力分布和实际受力情况匹配：舵机输出扭矩全部作用在中部花键配合区域，臂身的最大弯矩出现在基座与臂身的衔接位置，该区域保留的实体厚度最大，从根源上避免大扭矩下臂身从根部断裂的失效风险。

　　安装边界方面，该摇臂的连杆安装跨距、基座总高度都按照实物测绘完成，连杆安装孔的孔径适配常规M2/M2.5规格的球头螺丝与拉杆接头，摇臂装入舵机输出轴后，臂身底面和舵机上端面之间预留了合理间隙，摆动全程臂身不会和舵机壳体、周边安装支架发生运动干涉。建模过程中所有配合尺寸都经过反复校核，花键配合段的公差、安装孔的位置度、臂身两端的同轴度都符合小载荷传动零件的设计规范，既可以直接用于3D打印制作样件验证机构动作，也可以作为数控加工铝合金舵机摇臂的参考模型，在小型舵机传动机构的开发阶段，设计者可以直接将该摇臂导入装配体，快速验证舵机摆角范围、连杆运动轨迹、整机安装空间是否匹配，大幅缩短小型执行机构的开发调试周期。
