双风机氟利昂制冷冷凝换热机组

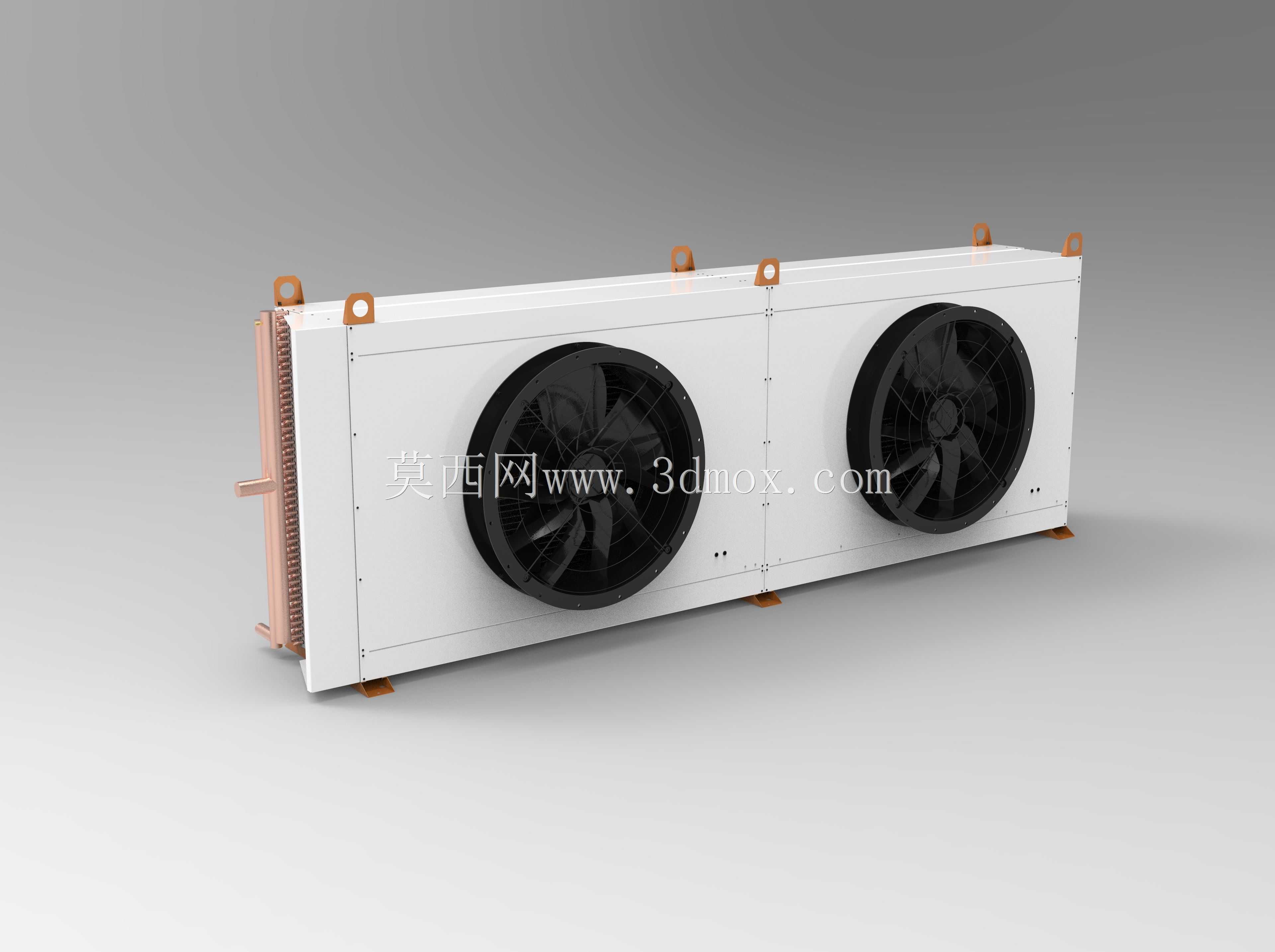

　　这套风冷冷凝换热设备面向中小型氟利昂制冷循环场景搭建，整机采用卧式长箱体布局，正面并列布置两台大直径轴流风机，依靠强制对流带走盘管内高温高压制冷剂的冷凝热量，常见于冷库外机、工业冷水机组、工艺冷却站以及商超冷链机房的室外散热段。设备左侧露出铜质换热盘管与管路接口，冷媒从压缩端进入后沿盘管多次折返，空气在风机抽吸下横向掠过翅片管束，完成相变换热后再流向节流元件，箱体底部与顶部均预留吊装、支脚固定结构，方便整机在屋面、设备平台或钢架基础上就位。

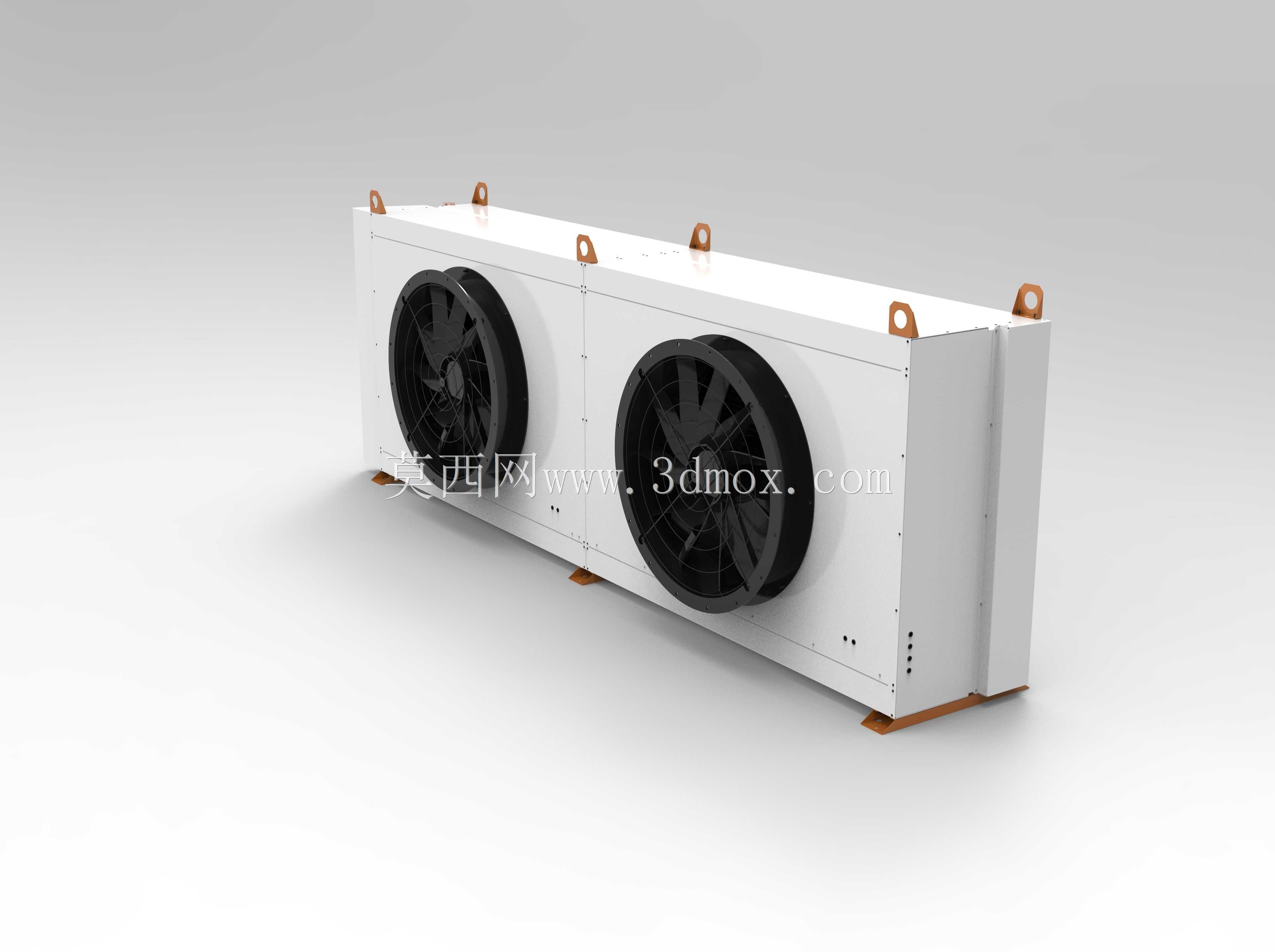

　　从结构设计角度看，长箱体被拆分为左右两个风机腔，壳体采用钣金折弯加螺栓拼接的形式，既控制单块板件尺寸，也便于内部盘管、风机支架和接线空间的装配。两台风机居中嵌入前面板，风机外圈与面板开孔保持均匀配合边界，周边面板保留加强折边，避免薄板在长期振动下出现共振。顶部多处吊耳沿设备长度方向分布，吊装时可让重心保持在两吊点之间；底部支脚向外伸出并开设安装孔，现场可通过减振垫或槽钢基础固定，减少风机运行振动向建筑结构传递。

　　盘管区域布置在箱体后侧及侧向，铜管与密集翅片构成主要换热面，侧向伸出的管嘴为管路对接留出操作空间。建模时需要重点控制盘管外缘、集管、阀门操作位与箱体侧板之间的净距，避免保温层包覆后与支架或墙面干涉。前面板风机直径较大，风量大、转速相对较低，这种配置有利于在保证散热量的同时降低运行噪声；两个独立风场覆盖长条形盘管表面，可减少单风机方案中远端风量衰减的问题，使翅片进风面的风速分布更均匀。

　　安装边界方面，设备前后均需预留进风与维护空间，前方风机出风侧不能紧贴墙体或遮挡物，后侧盘管进风面也要保证空气顺畅进入。若多台机组并排布置，应控制相邻设备热风回流，避免排出的热风再次被吸入盘管。管路接口集中在一端，可缩短现场连接管长度，但检修阀、过滤器和视液镜等附件仍需预留扳手空间。箱体四角和顶部吊点的位置决定了运输姿态，三维布置时应同步校核叉车孔、吊带夹角以及就位后门板拆卸路径。

　　在产品设计思路上，该机组没有采用复杂框架外露的形式，而是将盘管、风机、护网、接线盒和支撑脚整合在封闭壳体内，外观规整，防护性更好。前面板螺钉分区布置，拆卸后可接近风机接线与风叶；侧板与盘管之间保留保温和密封空间，可降低冷量损失及箱体凝露风险。底部支脚承托整机重量，顶部吊耳仅用于吊装受力，两类结构不能混用。对于结构设计人员，建模时应把风机外形、护网厚度、盘管芯体、管嘴方向、吊耳开孔和底脚孔位作为关键装配基准，再围绕这些基准展开钣金包覆件设计。

　　实际选型时，这类冷凝器的能力不仅取决于换热面积，还与迎面风速、盘管排数、环境温度、制冷剂类型以及风机静压有关。双风机结构在部分负荷下具备分级运行的条件，可根据冷凝压力或环境温度控制风机启停，使系统在过渡季节保持较稳定的冷凝压力。设备外形狭长，适合沿墙面或屋面边线布置；当场地宽度受限时，这种水平延展的机组比方形大风量设备更容易排布，但长度方向必须留出盘管抽出和管路维护通道。

　　三维模型完整表达了外部壳体、风机风叶、防护网、侧向铜管、吊耳、底脚及接口关系，可用于制冷站布局校核、设备基础设计、管线碰撞检查和安装方案演示。对设备选型人员而言，可直观评估出风方向、检修空间和吊装路径；对结构建模人员而言，钣金分块、风机安装圈、吊耳补强和底脚承重位置都具有明确参考价值。整体结构强调可制造性与现场可维护性，没有多余装饰，所有外部特征均服务于换热、固定、吊装或接管需求。
