翅片式风冷换热盘管制冷机组

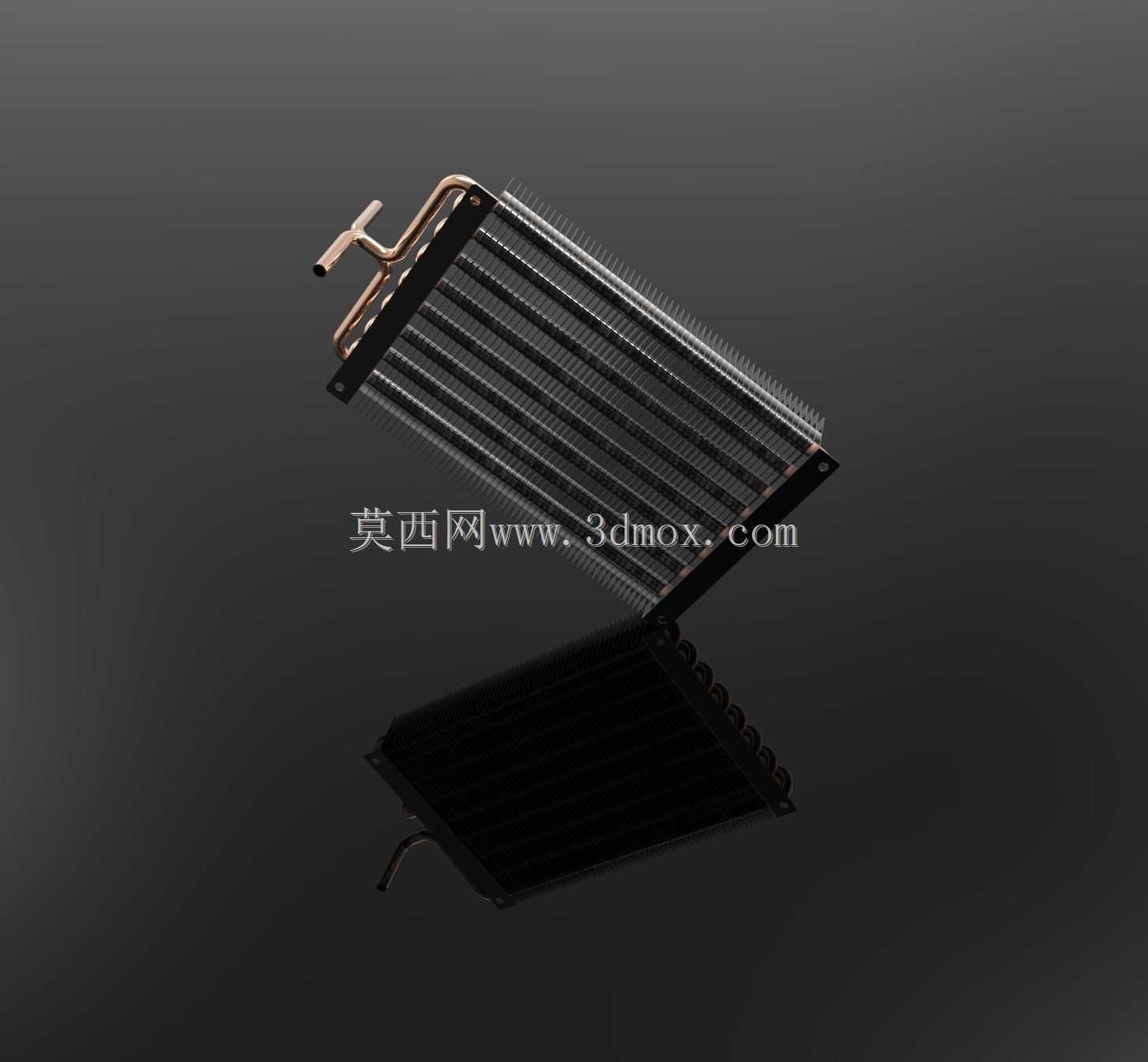

　　这套翅片式风冷换热盘管主要面向小型制冷、空调通风以及设备冷却场景，结构上由密集铝翅片、多回程蛇形铜管、端部集管和引出连接管组成。铜管在翅片中按规则间距穿片，形成较大的空气侧换热面积；空气横向掠过翅片表面时，热量通过翅片传导至管壁，再与管内流动的制冷剂或载冷介质完成交换。该类部件常见于冷柜、展示柜、小型空调机组、实验温控设备以及工业电柜冷却模块中，既可作为蒸发器吸收环境热量，也可作为冷凝器向空气排放热量。

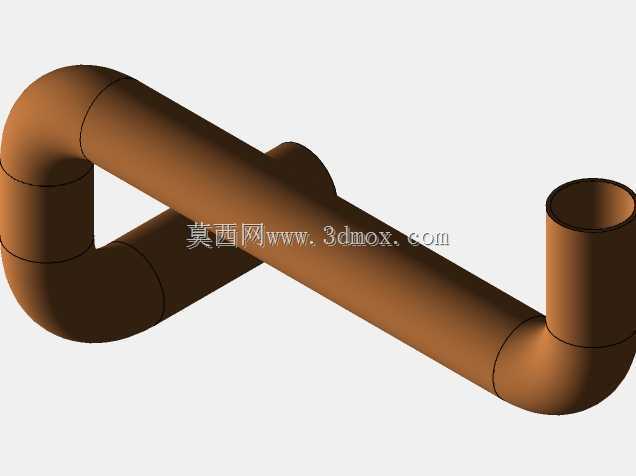

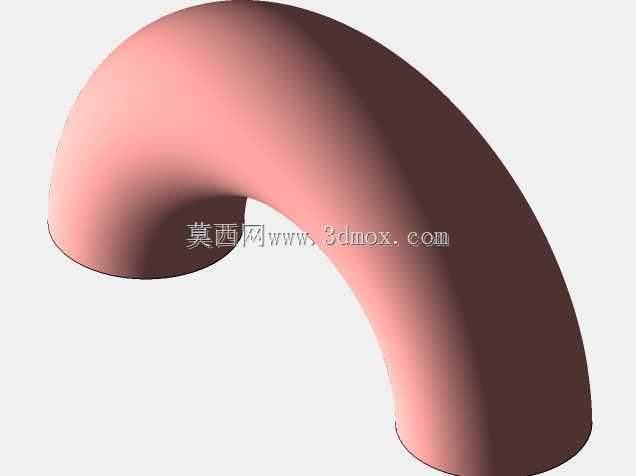

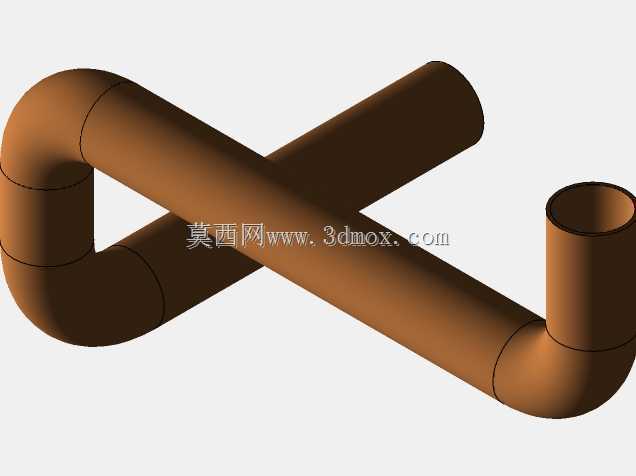

　　从实际布置看，换热芯体呈扁平矩形，厚度方向由多层翅片和管路堆叠形成，适合安装在风道截面较宽、进深有限的位置。模型中管路在芯体一侧多次弯折并形成平行流道，端部通过弯头连接，使介质在芯体内部完成多程流动。这样的排布能够在有限迎风面积内延长介质路径，提高温升或温降的充分性。引出管位于芯体端部，采用铜管折弯成型，便于与压缩机、毛细管、膨胀阀或外部管路对接；安装时需要在引出管周围预留弯管半径和焊接操作空间，避免管路与风机、护网、箱体侧板发生干涉。

　　翅片间距是选型和建模时需要重点关注的参数。间距过小，空气侧换热面积增大，但在灰尘、纤维或高湿环境中更容易积灰、结霜，风阻也会明显上升；间距过大，则单位体积换热量下降，整机尺寸被迫增加。对于普通空调工况，翅片通常采用较密排布；对于冷库蒸发器或粉尘较多的设备冷却场景，则需要适当放大片距，并考虑化霜、排水和维护清理空间。三维结构中翅片数量多、厚度薄，建模时不必逐片追求完全实体化，可通过阵列、参数化片距和局部细节表达来控制模型规模，同时保留边板、管孔、翻边和端部支撑等关键结构。

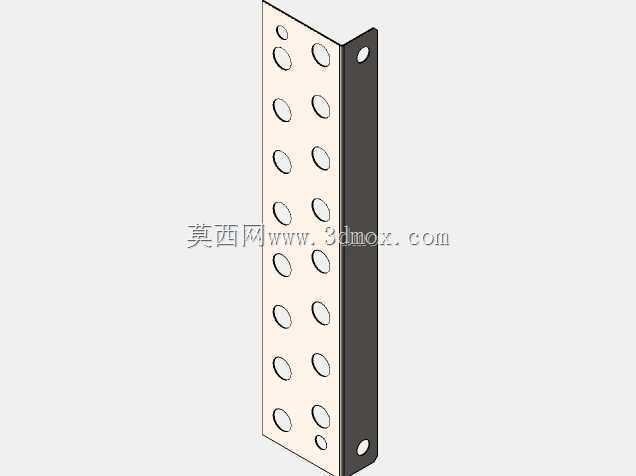

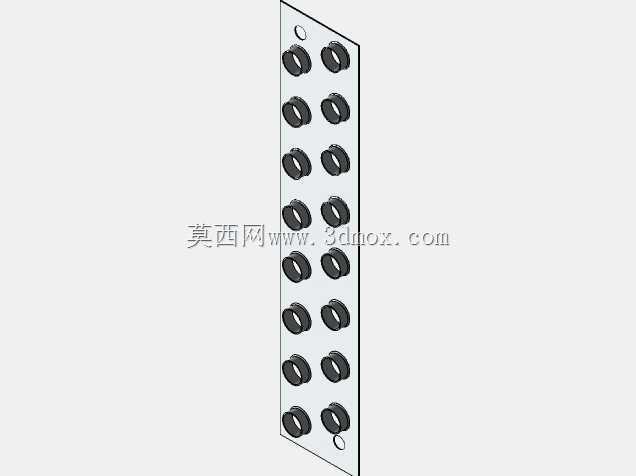

　　芯体两侧的边板承担固定和定位作用，蛇形管穿过翅片后由边板限制整体位置，防止运输或运行中管路晃动。边板上的安装孔、折边和缺口需要与机组框架、风机支架或钣金箱体配合。若设备采用强制风冷，风机通常布置在换热芯体正面或背面，空气流向应与翅片平面保持垂直，使气流均匀通过整个芯体。设计风道时要避免单侧遮挡、回流和短路，尤其是靠近引出管和弯头的位置，不能让局部风阻过大导致换热面利用率下降。

　　管路设计方面，铜盘管的直径、壁厚、回路数和回程数直接影响介质压降与换热能力。回路过多会使单路流量减小，分液不均时容易出现部分管路过热或供液不足；回路过少则流速偏低，管内换热系数下降。多回路并联时，入口分液管和出口集管应尽量保证各支路阻力接近。对于制冷蒸发器，还要考虑凝露水和化霜水的排出方向，管路与翅片下方应预留接水盘空间，芯体安装倾角不能阻碍冷凝水流动。对于冷凝器，则应关注高温气体入口段的热膨胀和振动，引出管与刚性管路之间可保留适当柔性段，减少焊点疲劳。

　　外形边界上，该换热组件的核心占用空间由芯体宽、高、厚决定，但整机布置不能只按芯体轮廓计算。前方需要留出风机直径和气流吸入空间，后方需要留出排风距离；端部引出管向侧面伸出，维修时还需有扳手、钎焊或法兰连接的操作位置。若将其嵌入钣金箱体，应在翅片周边设置密封压边，防止空气未经换热直接旁通。边板与箱体连接时可采用螺钉、压板或滑槽结构，既要保证拆装方便，也要避免压紧过程中损伤铜管和翅片。

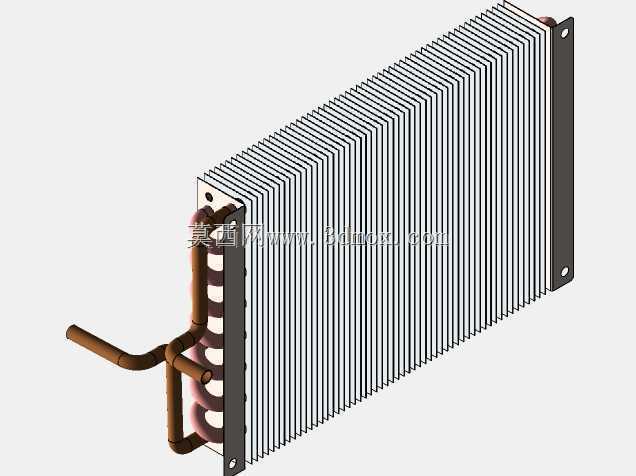

　　从三维建模角度看，作品重点表达了翅片束、蛇形管、弯头和引出管之间的空间关系。铜管弯折处的过渡半径、管路层间距以及翅片外轮廓都比较清晰，能够用于检查风筒、壳体、管路接头和安装支架的干涉。工程应用中，这类模型不仅用于外观展示，也可作为制冷系统布局、风道校核和维护空间分析的基础。实际生产前，还需结合风量、介质温度、蒸发或冷凝压力、允许压降以及环境洁净度，对管长、片距、回路数和风机位置进行进一步计算。
